Станок для измельчения веток из УШМ и пильных дисков

В данном обзоре автор демонстрирует процесс изготовления простого самодельного мини станка для измельчения небольших веток. Такая приспособа пригодится в домашнем хозяйстве.

Получившиеся после измельчения веток опилки можно использовать для мульчирования грядок или в качестве удобрения.

Основой для этого приспособления послужат пильные диски и болгарка. Также потребуются различные куски металла, которые можно найти под ногами прямо в мастерской или в гараже.

Рекомендуем также прочитать обзорную статью на тему: как изготовить своими руками самодельный садовый измельчитель для веток.

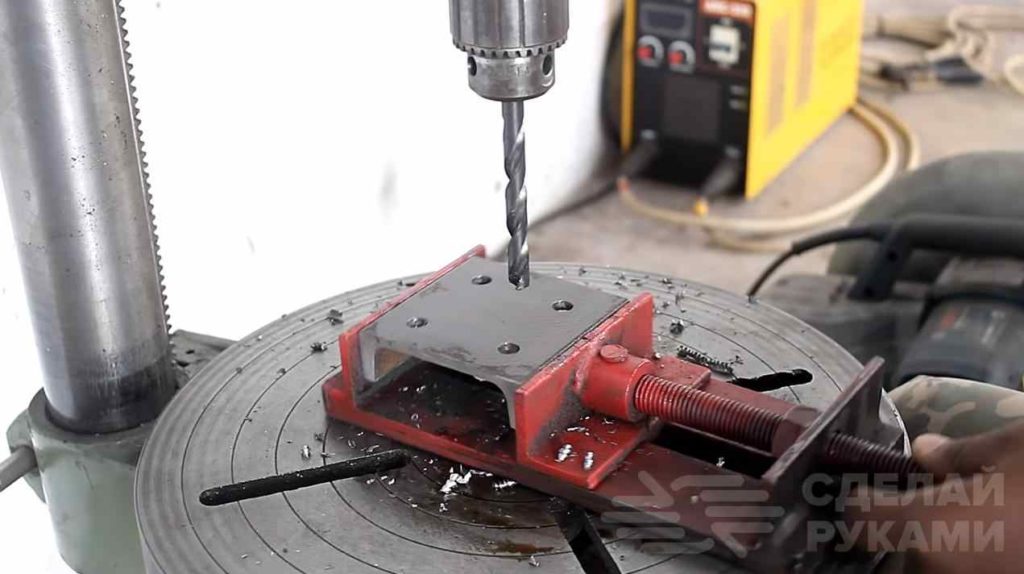

Первым делом отрезаем кусок швеллера и срезаем часть полок (уменьшаем их высоту). После этого делаем разметку на заготовке и сверлим четыре отверстия на сверлильном станке или с помощью дрели.

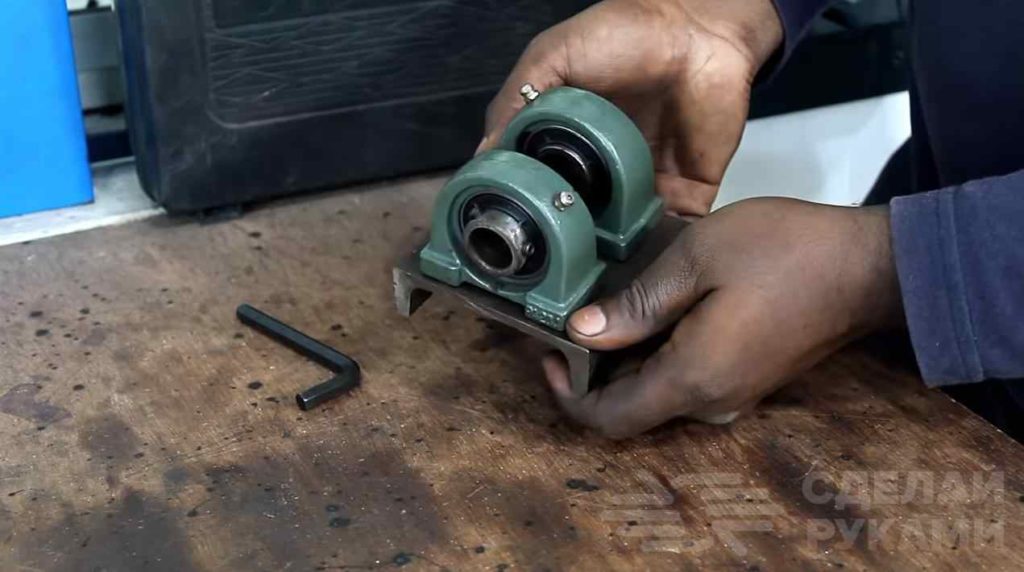

На получившуюся площадку устанавливаем два корпусных подшипника и фиксируем их с помощью болтов. В данном случае (для удобства обслуживания) мастер решил использовать болты с головкой под шестигранный ключ.


Основные этапы работ

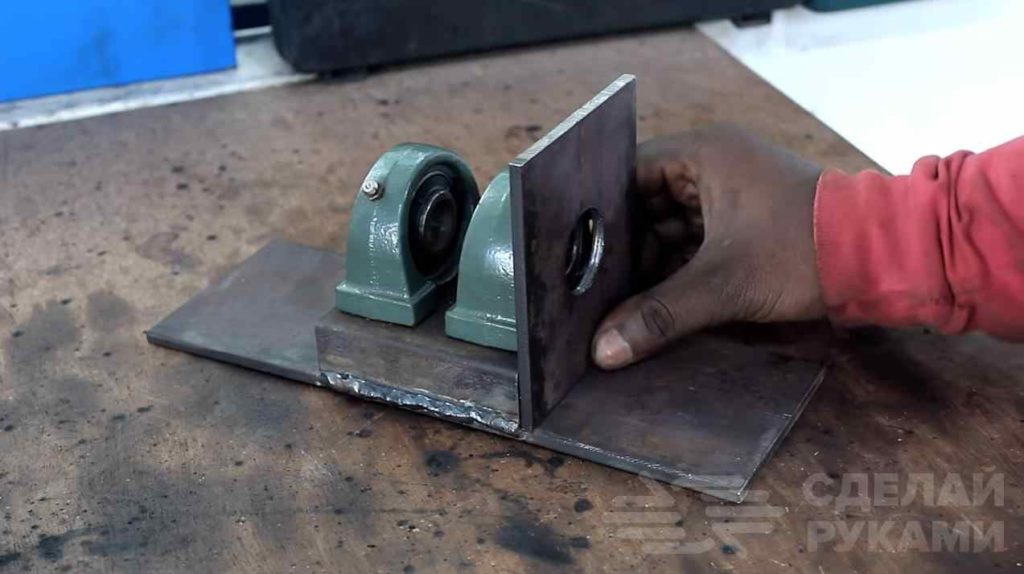

На следующем этапе площадку с подшипниками привариваем к куску листового металла. Вырезаем пластину, сверлим в ней отверстие и тоже привариваем к основанию под углом 90 градусов.

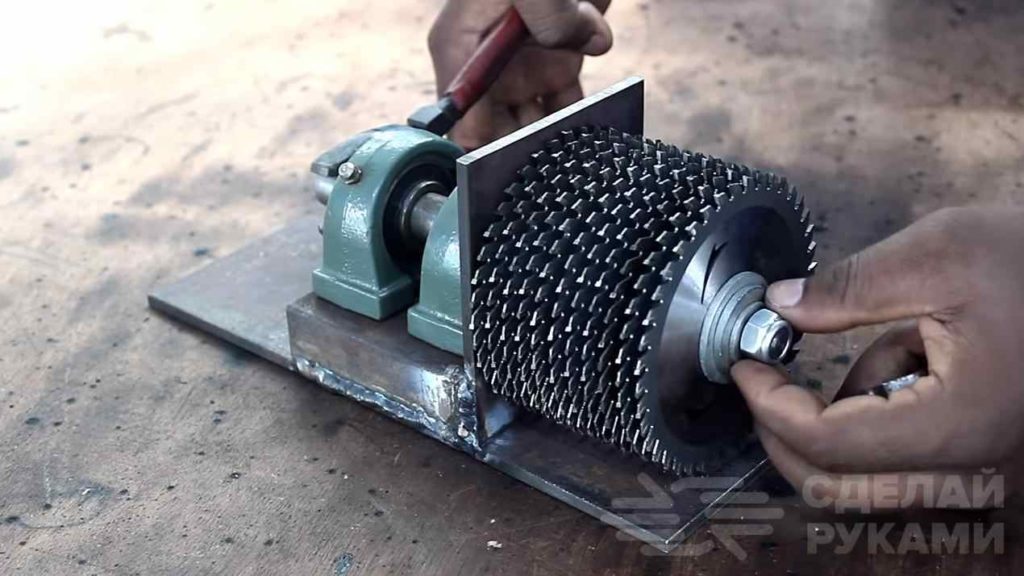

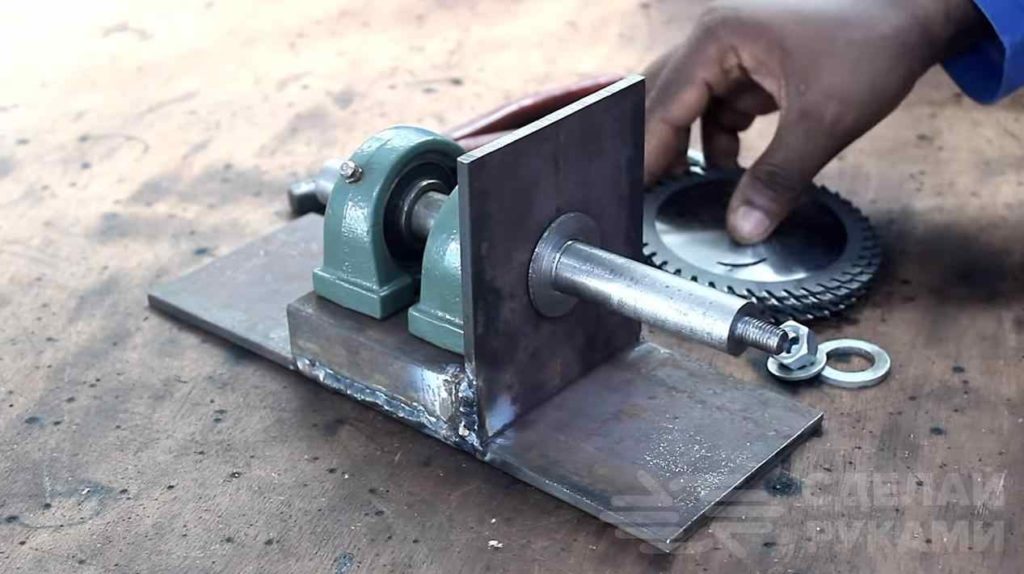

Из стального кругляка вытачиваем вал. Надеваем на него металлическую шайбу и обвариваем. Вставляем вал в подшипники. Шайба служит дополнительным упором. На вал надеваем пильные диски по дереву.

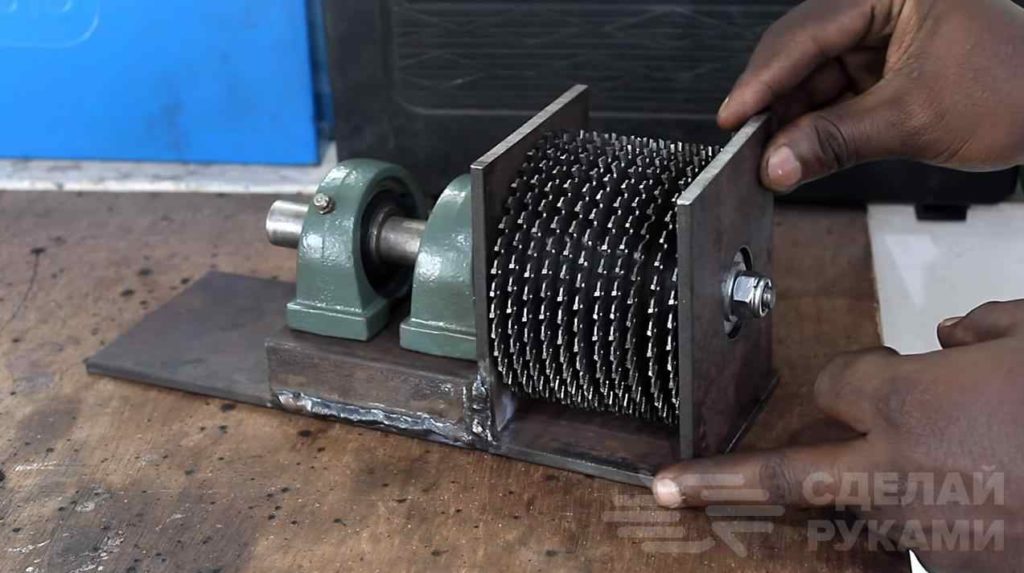

Между дисками вставляем по две шайбы, чтобы был небольшой зазор. Вырезаем еще одну пластину с отверстием под вал, и привариваем ее к основанию.

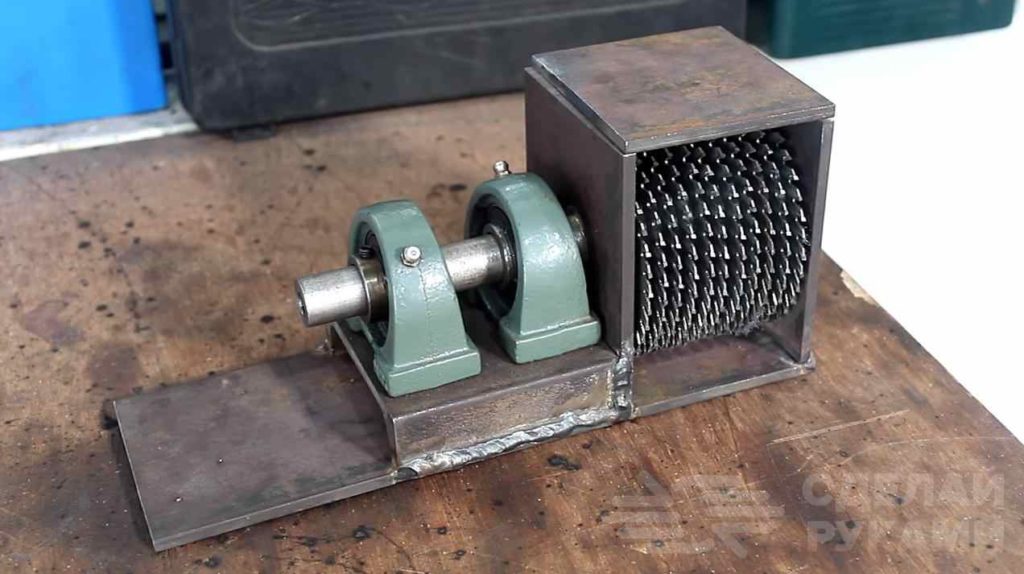

Далее к верхней части двух боковых пластин автор приваривает третью пластину. Сварные швы зачищаем болгаркой.

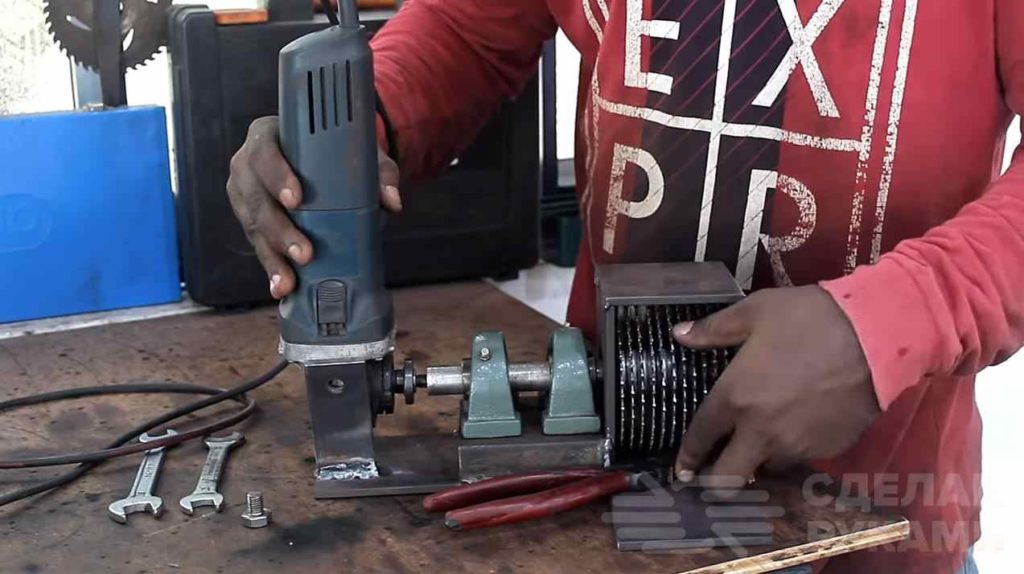

На последнем этапе останется только приварить к основанию опорный столик, по которому будут подаваться ветки, и сделать крепления для УШМ. Устанавливаем болгарку, и самоделка готова.


Подробно о том, как изготовить мини станок для измельчения веток, можно посмотреть на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала Diamleon Diy Builds.
