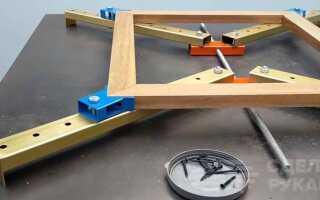

Универсальная угловая струбцина для изготовления рамок

В данном обзоре мы расскажем и покажем, как своими руками сделать универсальную угловую струбцину. Она пригодится для изготовления квадратных рамок разного размера.

Используя эту струбцину, можно как сваривать рамки из металла (например, из круглой или профильной трубы), так и склеивать их из дерева — из брусков и досок.


Изготовить самодельную универсальную струбцину не составит особого труда даже для начинающего мастера.

Если вас интересует, как сделать мощные слесарные тисы для гаража и мастерской, полезную информацию вы можете найти здесь.

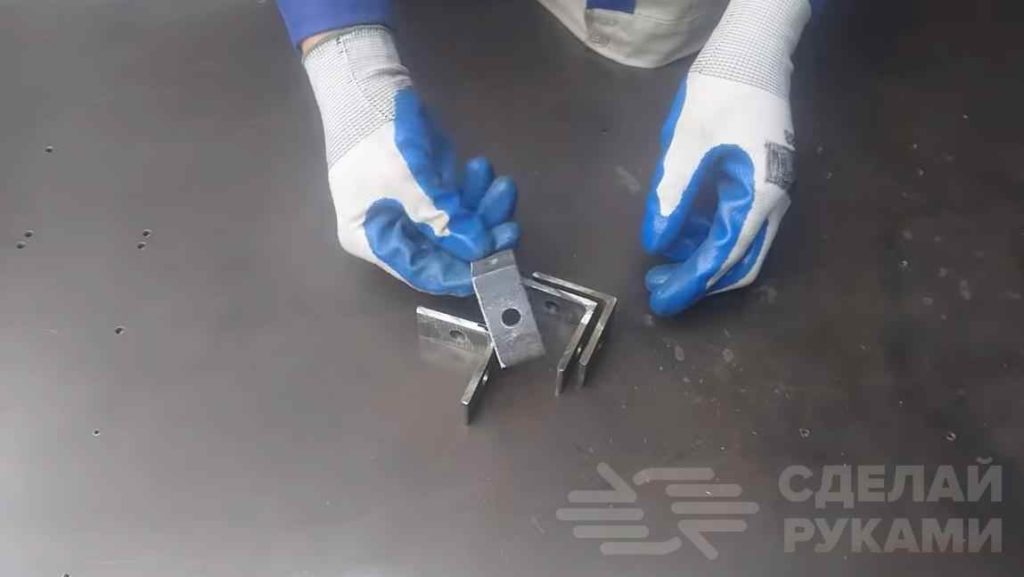

Первым делом от строительного уголка отрезаем четыре одинаковых куска, и сверлим в них отверстия. Напильником по металлу или с помощью УШМ убираем заусенцы.

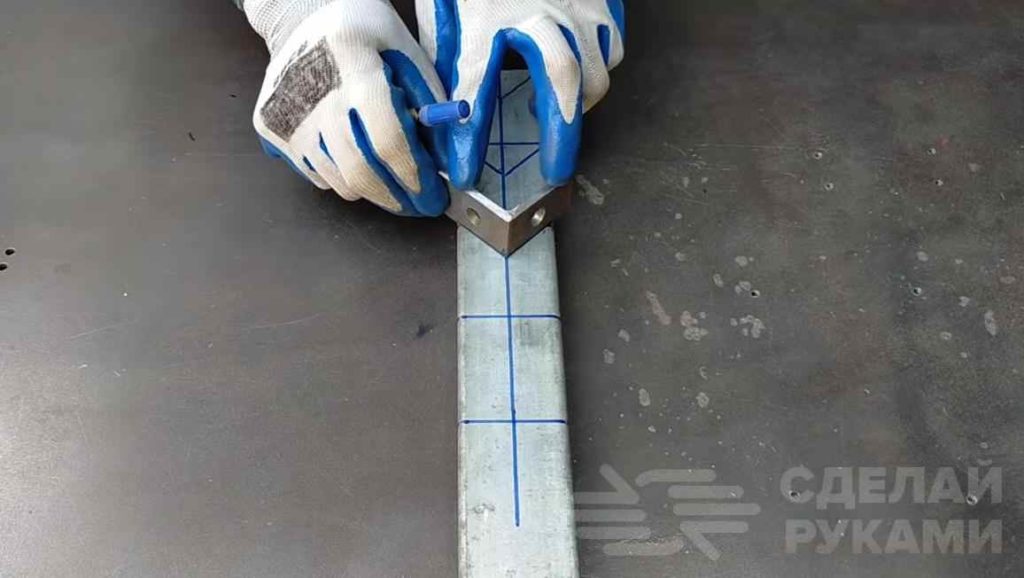

После этого делаем разметку на куске профильной трубы, и вырезаем из нее четыре прижимных губки. Сверлим в них отверстия.



Основные этапы работ

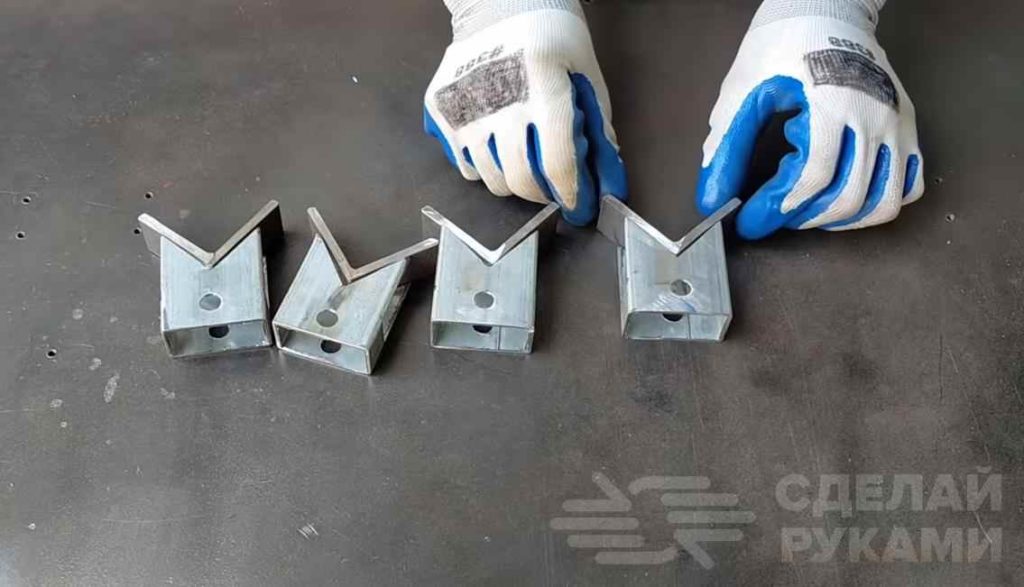

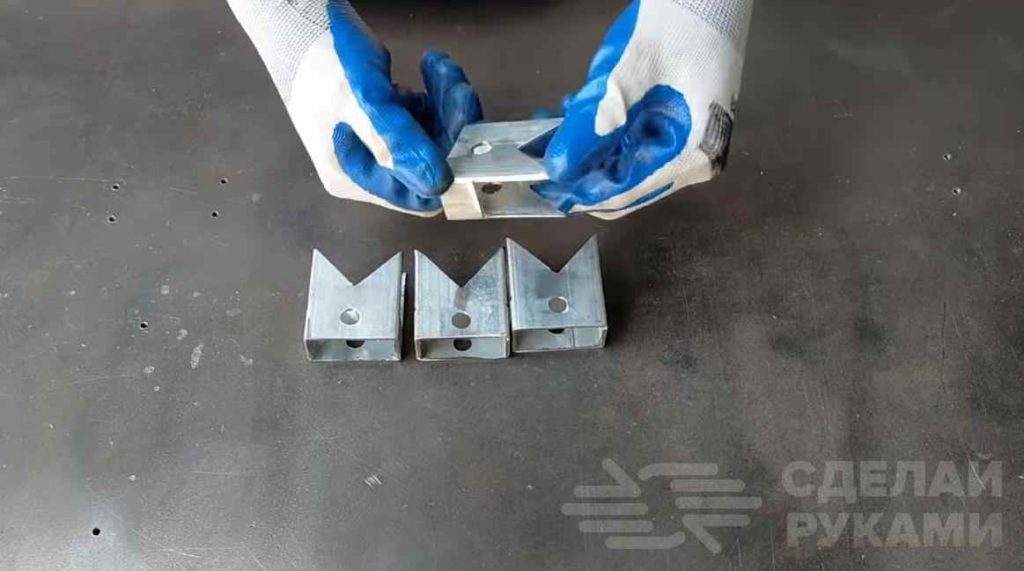

На следующем этапе привариваем куски уголка к заготовкам из профиля. Сварные швы зачищаем болгаркой.

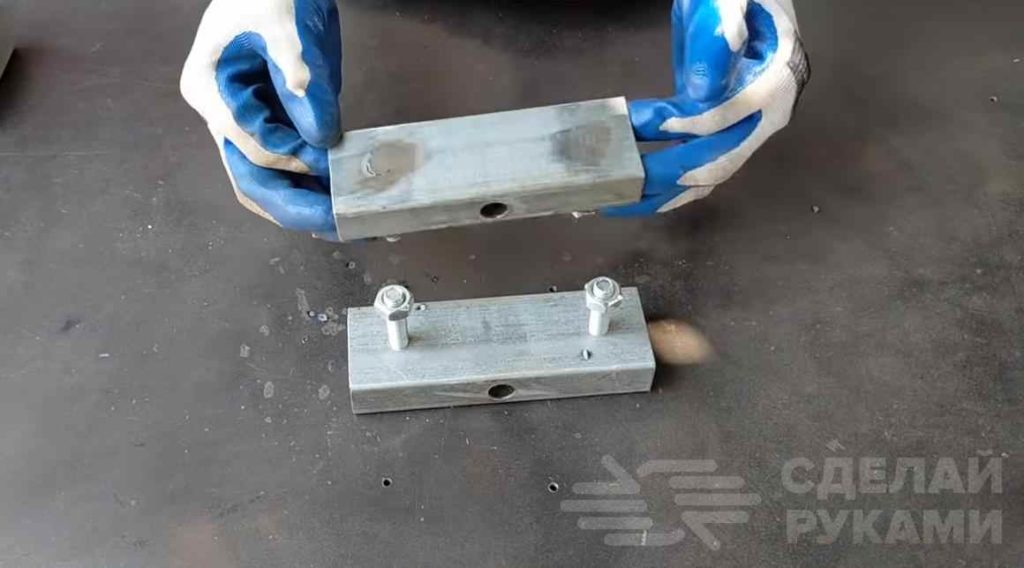

Далее отрезаем два куска профиля, делаем разметку и затем сверлим отверстия. В крайние отверстия вставляем куски шпильки, и обвариваем.

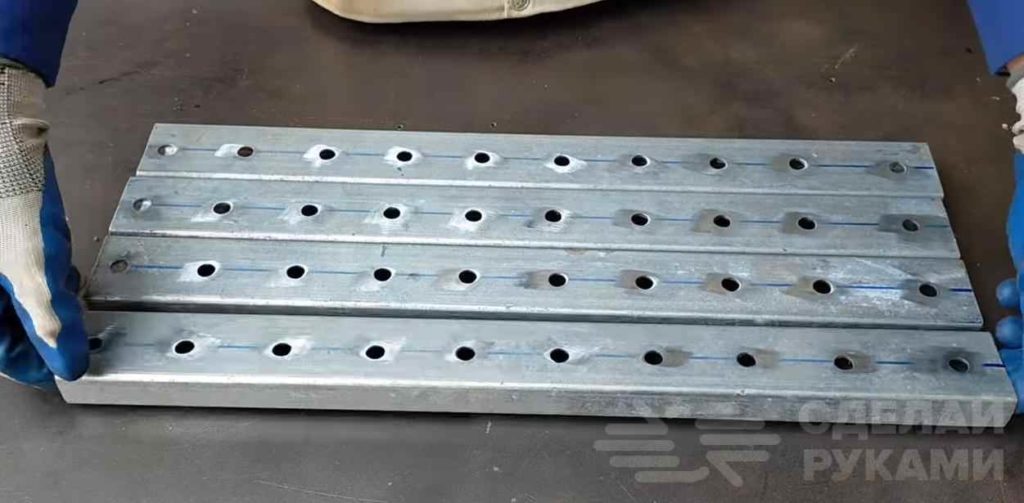

После этого отрезаем еще четыре заготовки из профильной трубы, и сверлим в них отверстия на одинаковом расстоянии друг от друга. К торцам привариваем пластины из металла.

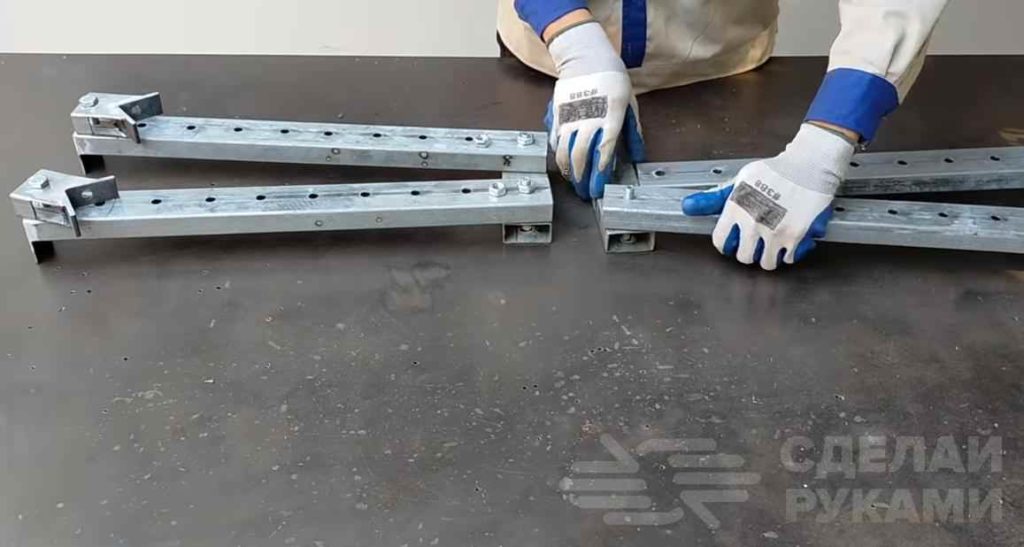

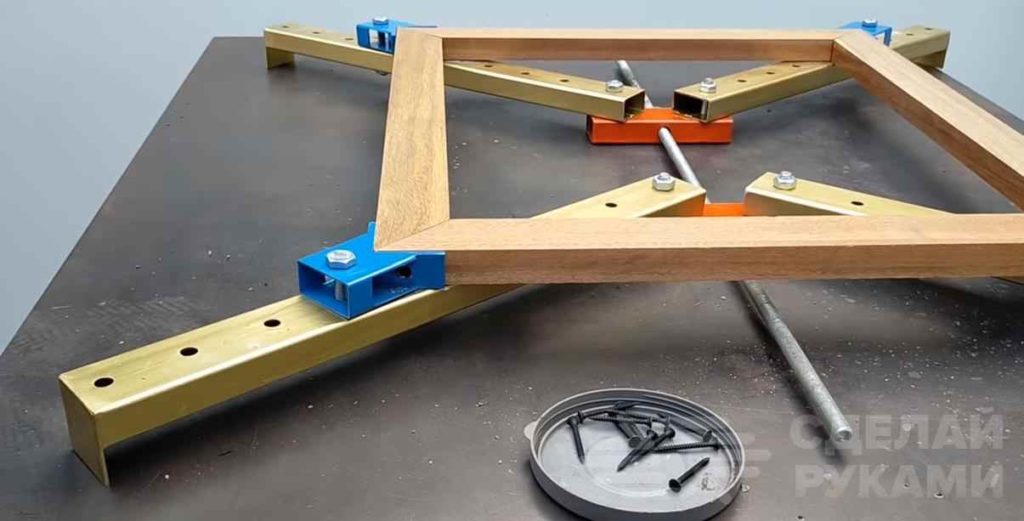

Когда все детали готовы, можно приступать к сборке угловой струбцины. Прижимные губки крепим к длинным профилям, которые соединяются попарно с помощью поперечин. А сами поперечины соединяются друг с другом длинной шпилькой.


Подробно о том, как сделать угловую струбцину для изготовления рамок, можно посмотреть в авторском видеоролике. Идея автора YouTube канала Kwando Technic.
