Слесарные тиски своими руками из толстого металла

В этом обзоре мастер показывает нам подробный процесс изготовления самодельных слесарных тисков из толстого листового металла. Годная вещь для гаража и домашней мастерской.

Вообще, основу тисов можно изготовить и из куска швеллера, но в данном случае автор решил использовать именно толстый листовой металл. Ин инструмента для работы потребуется болгарка, дрель и сварка.

Рекомендуем также ознакомиться с обзором: как изготовить гибочный станок для создания декоративных корзинок из металла.

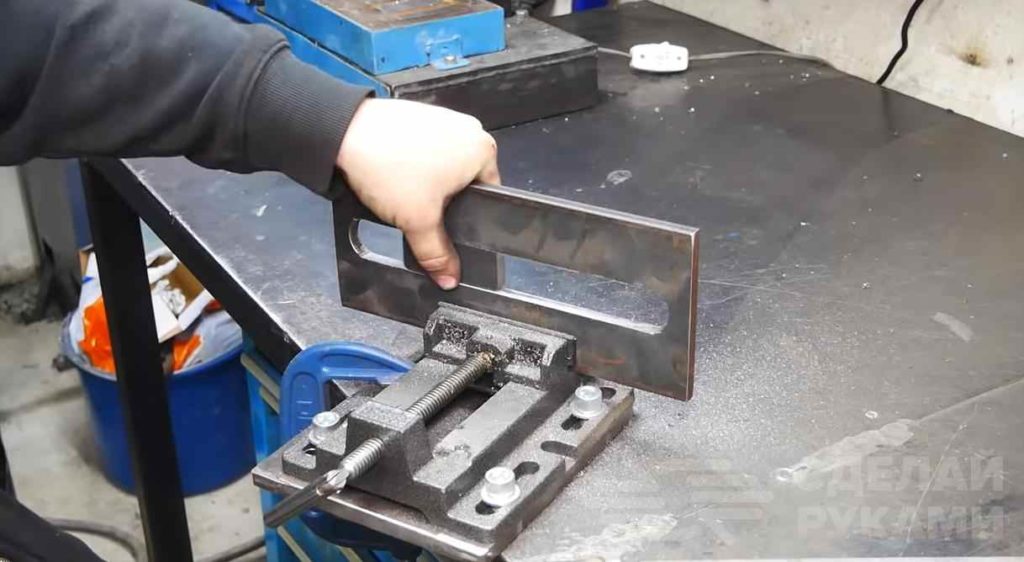

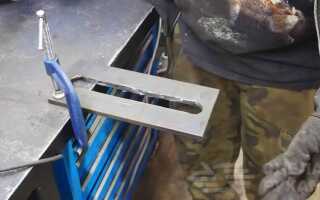

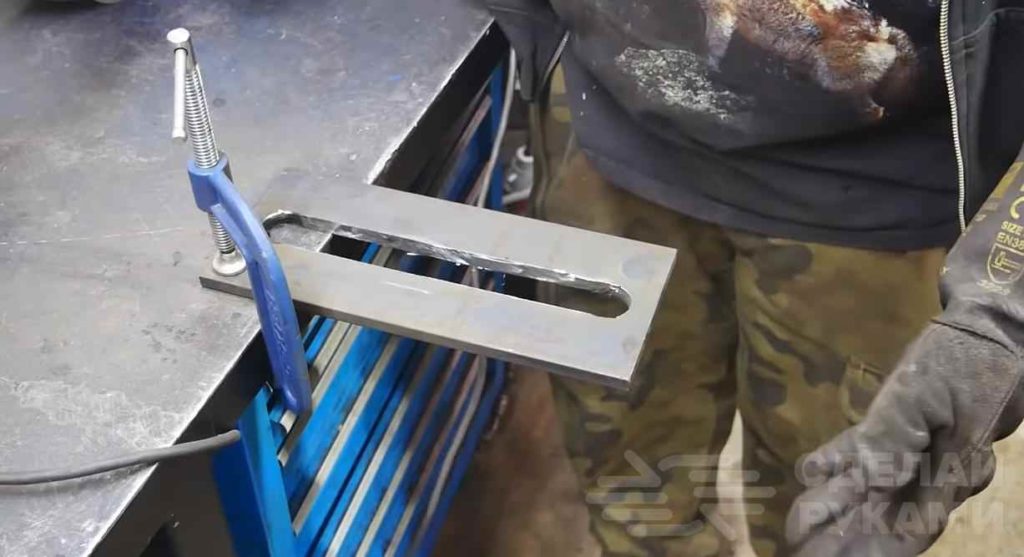

Первым делом из толстого листового металла необходимо вырезать пластину нужного размера. Сверлим в ней отверстия по разметке, между отверстиями вырезаем паз.


Обрабатываем внутренние края паза напильником по металлу или с помощью дремеля. Вырезаем из куска металла «бегунок», который будет перемещаться по всей длине паза.


Основные этапы работ

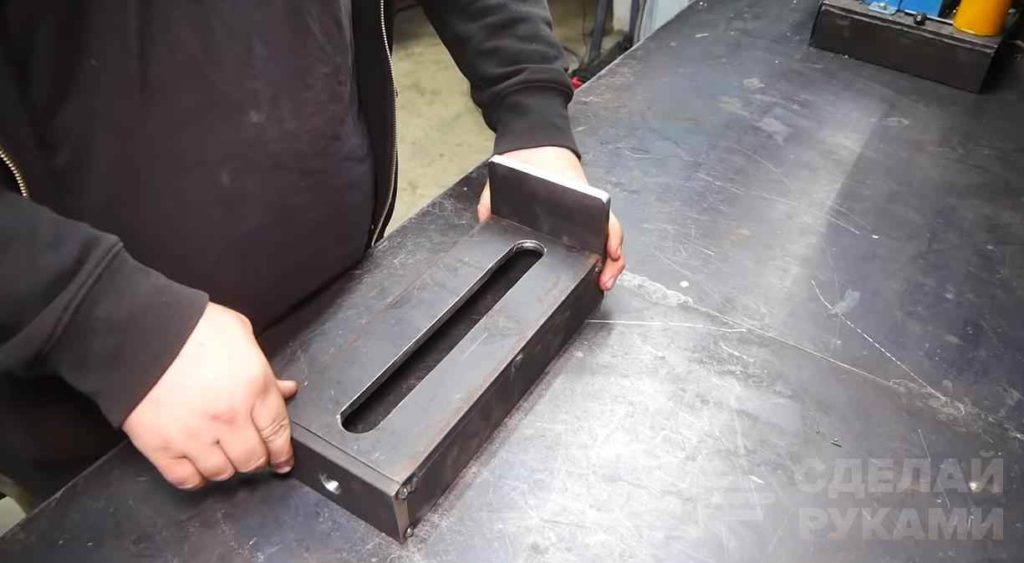

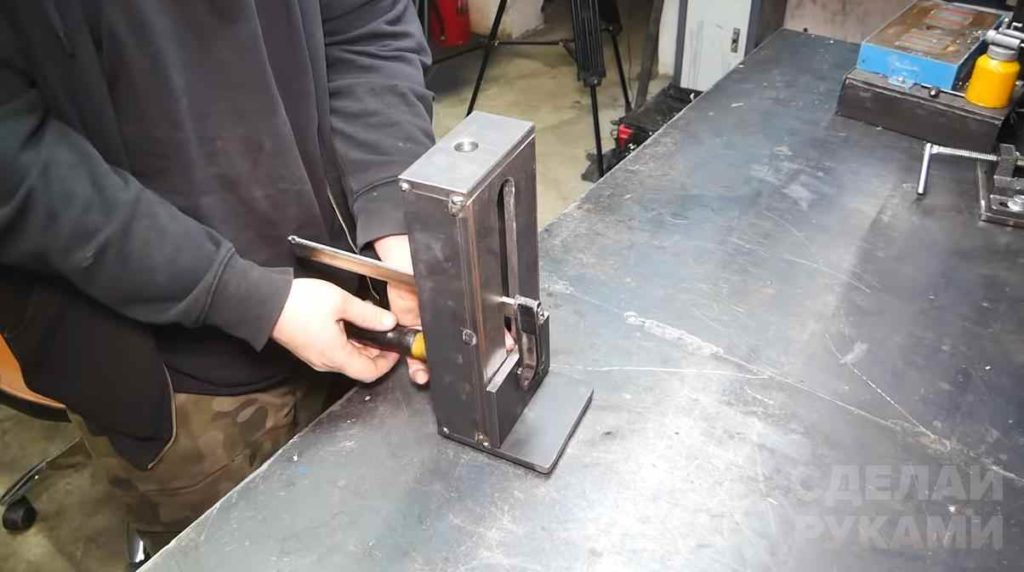

На следующем этапе вырезаем две полосы и привариваем их к пластине таким образом, чтобы получился швеллер. Торцы завариваем пластинами, в одной из которых нужно просверлить отверстие под винт.

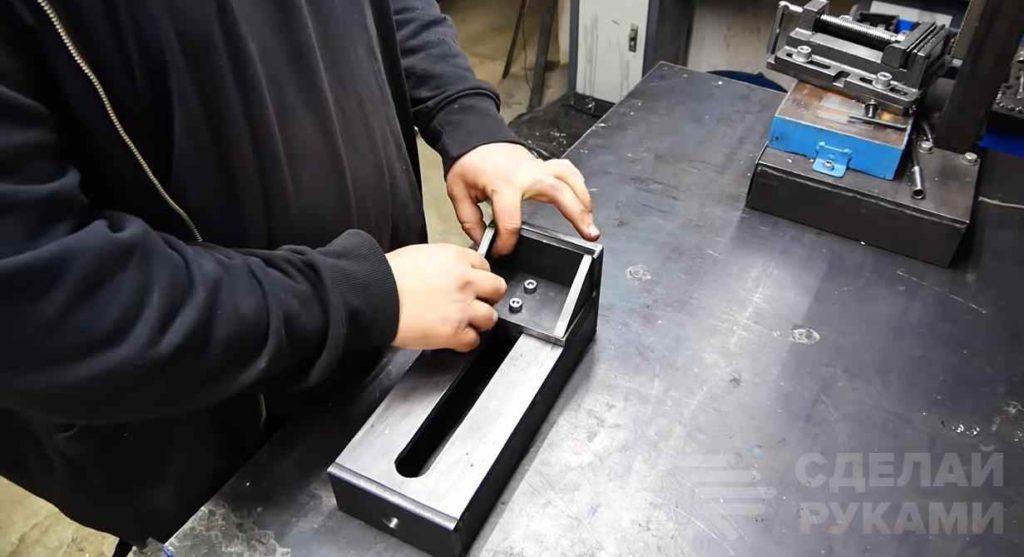

Далее вырезаем еще две пластины из толстого металла. Сверлим в них крепежные отверстия, после чего прикручиваем на болты к «бегунку». В результате получаем подвижную площадку.


К этой площадке автор приваривает прижимную губку и усиливает ее косынками из металла. Неподвижная губка приварена к торцу.

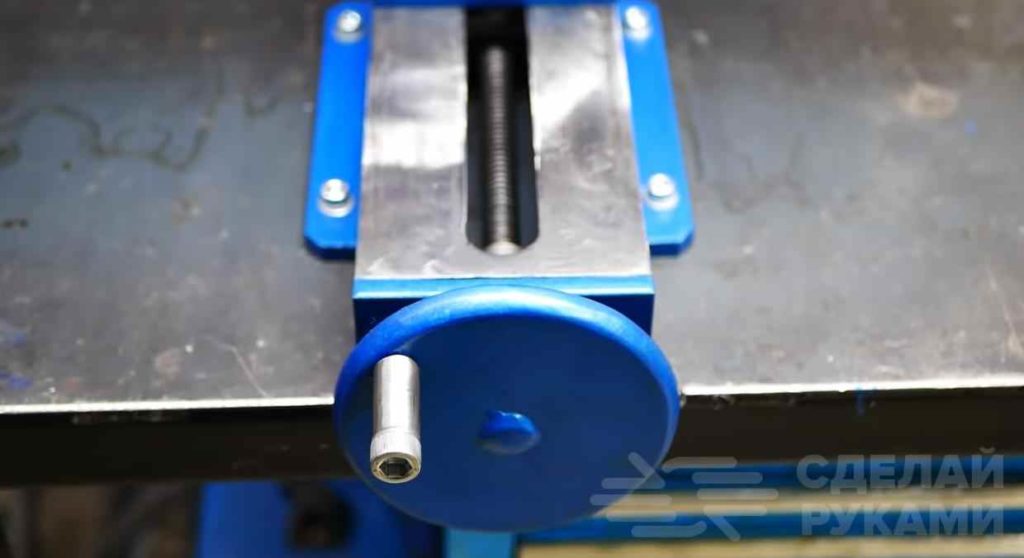

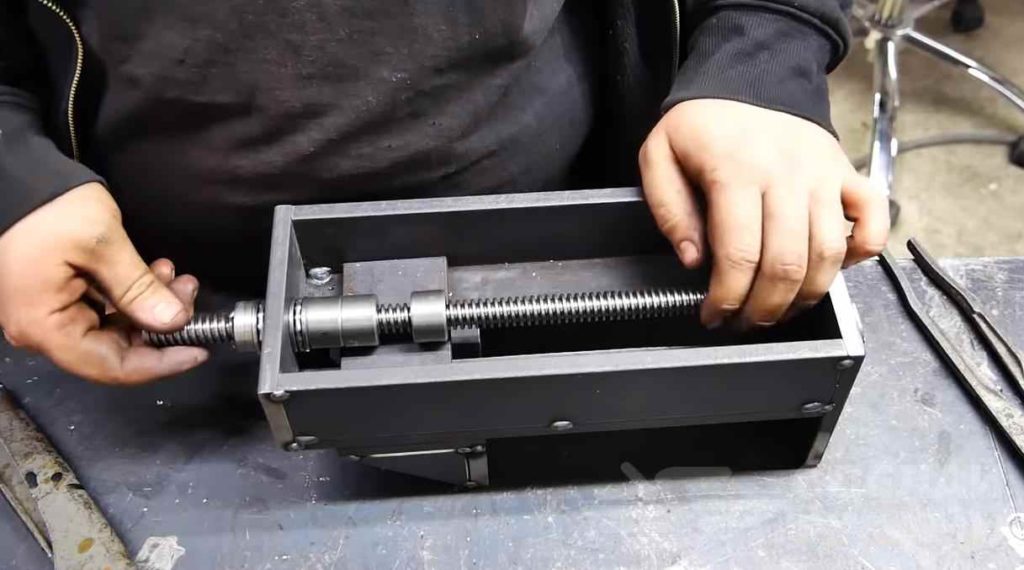

На последнем этапе останется только установить ходовой винт и соединить его с подвижной площадкой. Вместо привычного воротка автор решил сделать диск с ручкой. Зачищаем металл болгаркой и красим.



Подробно о том, как сделать слесарные тиски своими руками из толстого металла, вы можете посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Made in Poland.
