Шпиндельная шлифовальная насадка на шуруповерт

Шлифовать округлые поверхности изнутри — сложная задача. Чтобы её упростить, обычно используют круглые шлифовальные насадки на шпинделе. В данном обзоре мастер показывает, как из подручных материалов изготовить такой мини станок.

Для этого нам понадобятся: небольшой лист фанеры, пара шпилек, металлическая трубка, деревянный брусок, несколько гаек и шайб.

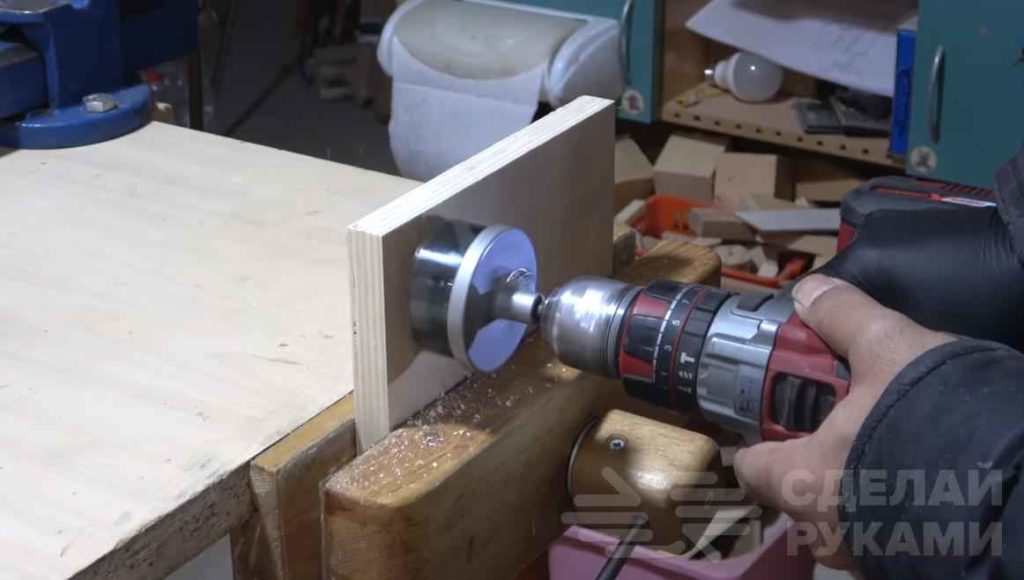

Приступим к изготовлению самоделки. Для начала изготовим барабан для абразивной ленты. Для этого коронкой по дереву необходимого размера вырезаем несколько круглых блинов.


Рекомендуем также прочитать статью-обзор: как сделать направляющую насадку для дрели из автомобильных запчастей. Полезная самоделка для мастерской и гаража.

Основные этапы работ

На следующем этапе отрезаем шпильки нужной нам длины. Потом примерно по центру срезаем резьбу при помощи шлифовального диска.

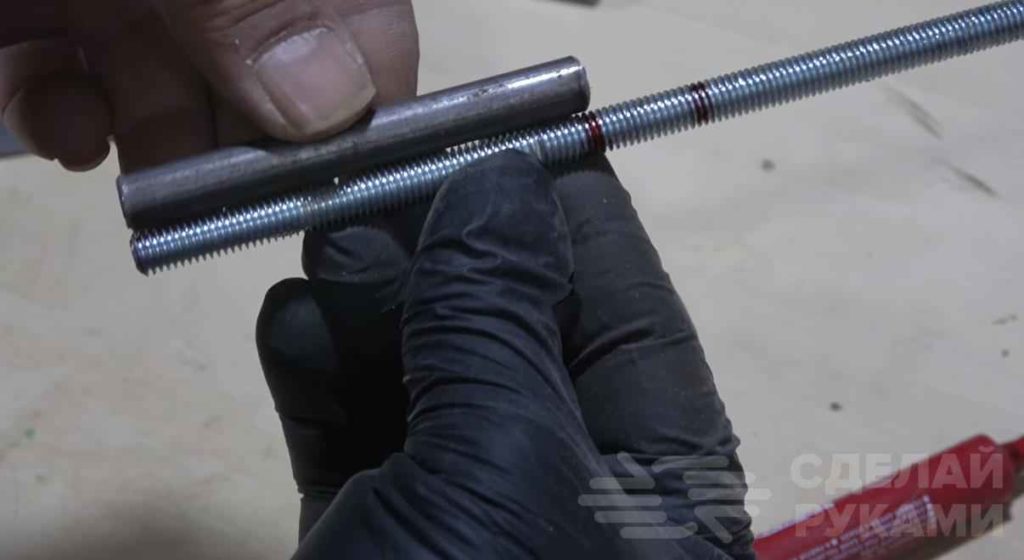

Теперь возьмём трубку большего диаметра, чем шпилька. Запрессовываем внутрь с двух сторон подшипники. Вставляем шпильку в трубку.


Рукоятку для поддержки изготовим из деревянного бруска. Придаём круглую форму бруску и сверлим по центру отверстие, равное диаметру трубки. Вклеиваем трубку в рукоятку.

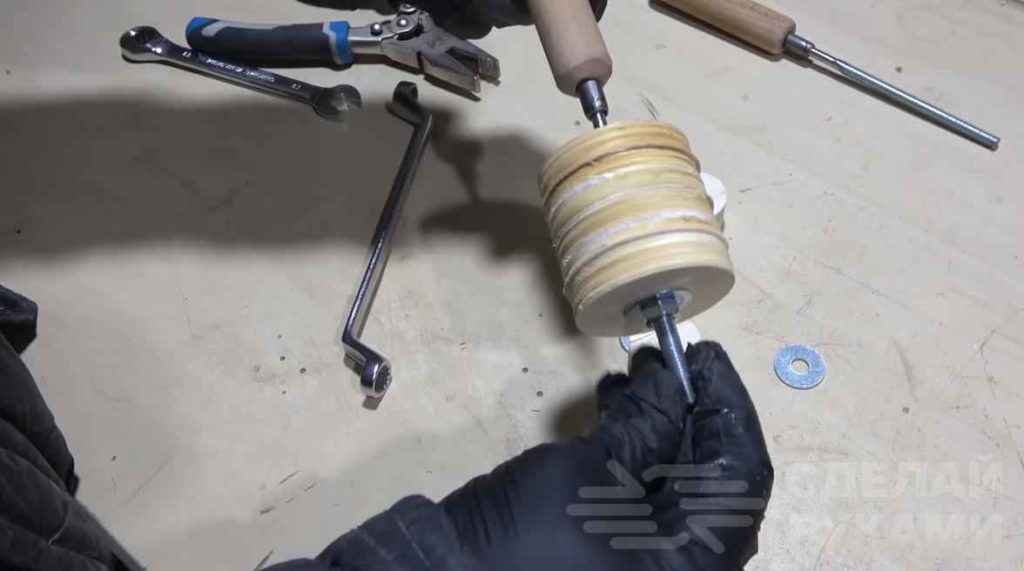

Далее накручиваем гайку на резьбу и фиксируем её сваркой или контргайкой. Устанавливаем шайбу, надеваем каждый блин барабана, склеивая их между собой. Стягиваем барабан гайками, через шайбу.


Устанавливаем на сверлильный станок нашу самодельную насадку и шлифовальной бумагой задаём идеальную форму круга, ошлифовывая все заусенцы и неровности.

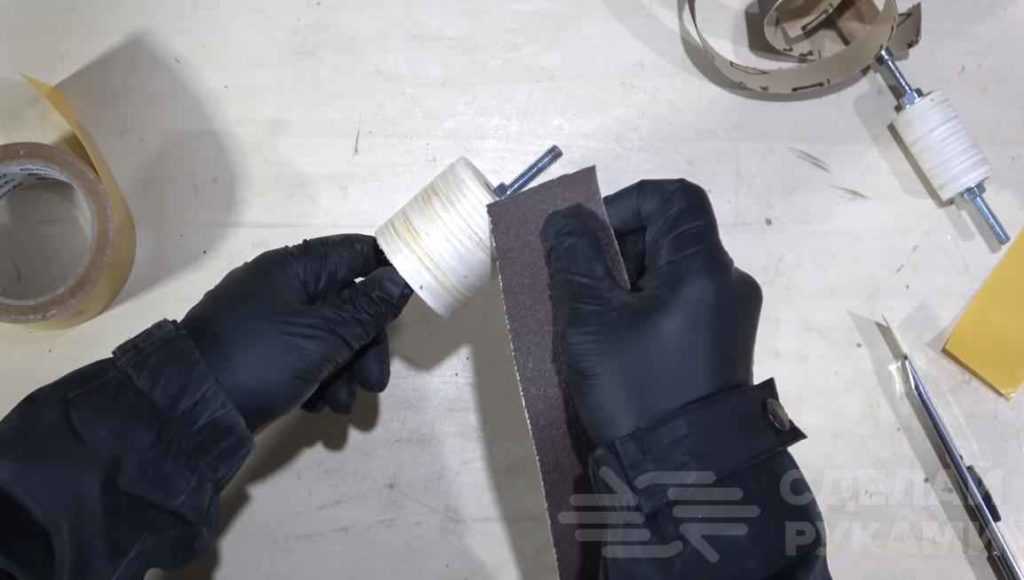

На двухсторонний скотч приклеиваем наждачную бумагу на барабан и фиксируем её края суперклеем. Закрепляем всё в патрон шуруповерта, и можно приступать к работе.


Подробное изготовление самоделки смотрите на видео ниже. Обзор создан на основе видеоролика с YouTube канала GreenSaw.
