Сепаратор-стружкосос из бака советской стиралки

В данном обзоре автор показывает, как сделать сепаратор-стружкосос (или стружкоотделитель). В качестве основной емкости используется бак от советской стиральной машины.

В принципе, можно использовать и любую другую емкость, главное, чтобы она была герметичной. Бак от стиралки — оптимальный вариант, тем более его без проблем можно найти на металлоприемке.

Первое, что нужно сделать, — заварить отверстие в нижней части бака, и таким образом мы сделаем его полностью герметичным.

Сам сепаратор будет изготавливаться из фанеры. Обратите внимание, что чем ниже будет сепаратор, тем лучше будет фильтрующая способность всей системы.

Ориентироваться в данном случае нужно на патрубок шланга пылесоса — например, если диаметр патрубка составляет 58 мм, то высота сепаратора не должна превышать 65 мм.

Основные этапы работ

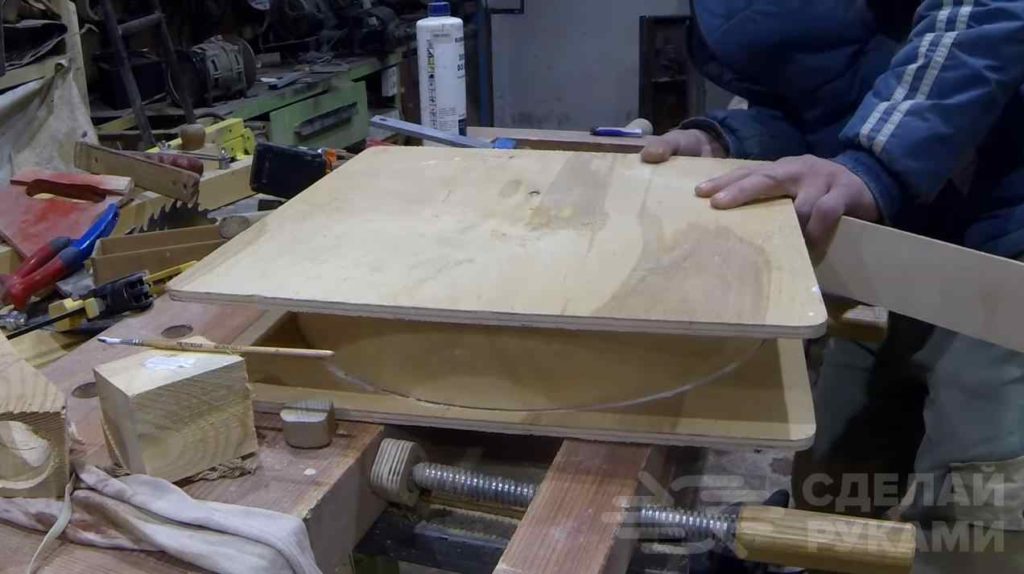

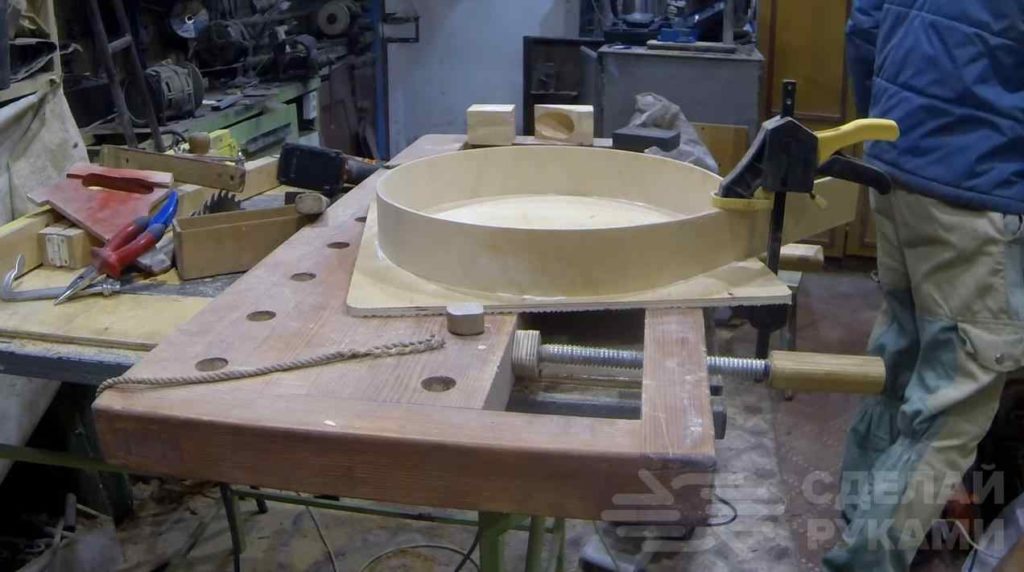

На следующем этапе вырезаем лист фанеры (размер листа должен быть таким, чтобы перекрывать верхнюю часть бака), делаем в нем паз и вклеиваем полосу фанеры, свернув ее кругом. Сверху приклеиваем крышку.

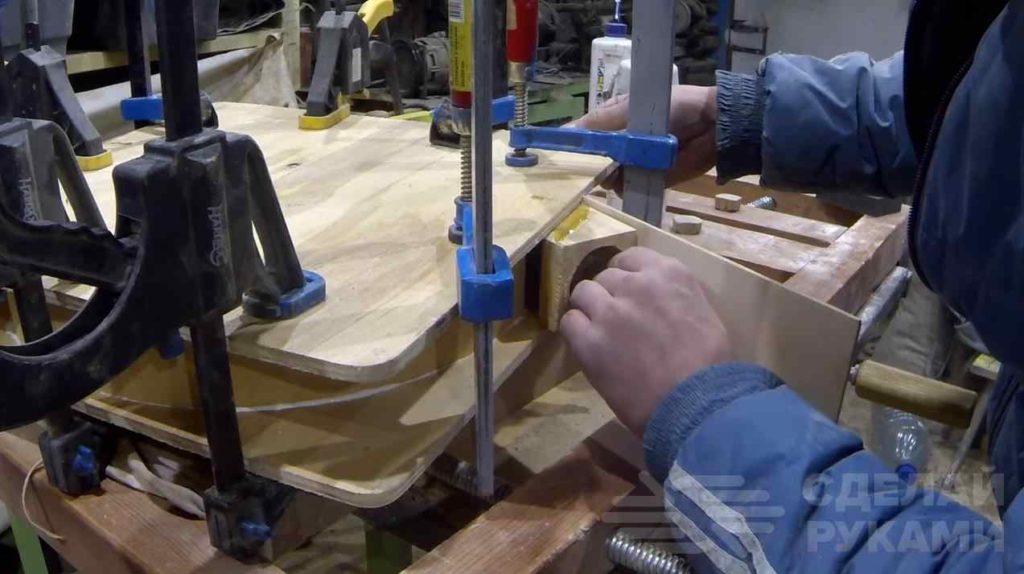

Из куска деревянного бруска вырезаем треугольную заготовку и сверлим в ней отверстие под патрубок шланга. Вклеиваем в сепаратор — для этого на этапе склейки надо сделать отдельный выход.

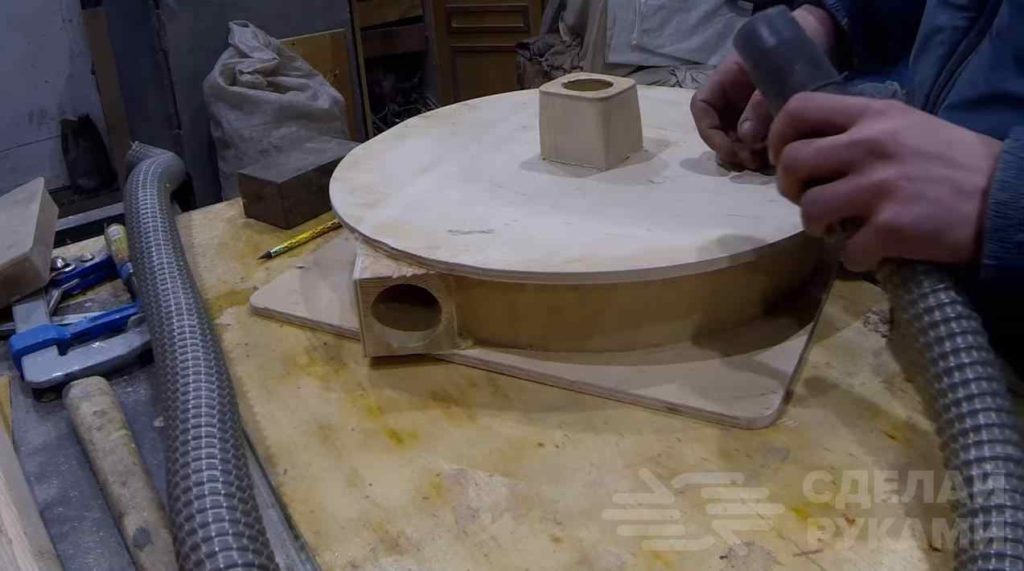

Под патрубок шланга пылесоса надо сделать вход в центральной части крышки сепаратора. Для этого сверлим отверстие и приклеиваем бобышку (в ней тоже надо просверлить отверстие).

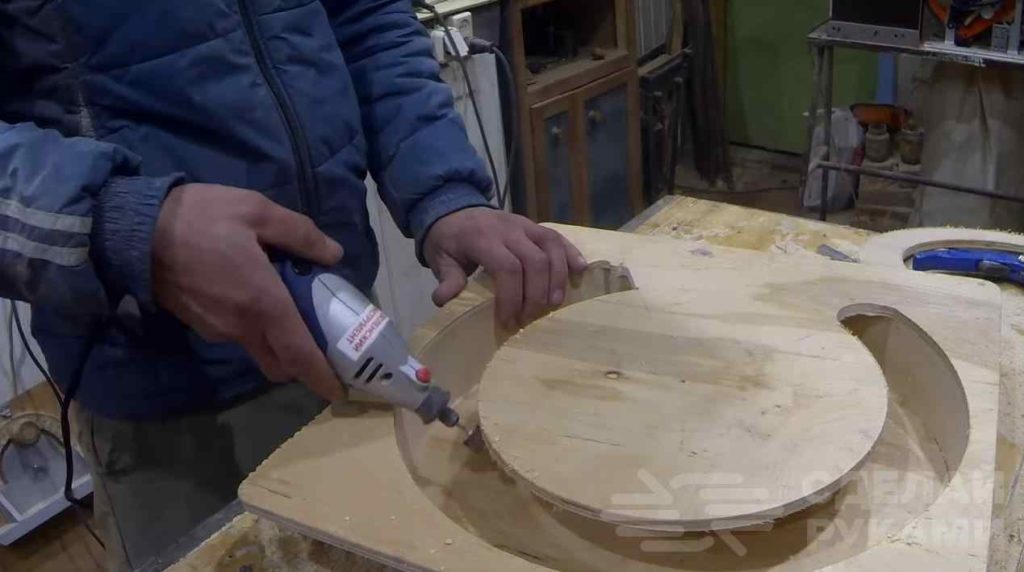

В нижней части сепаратора, которая будет находиться над баком, нужно будет сделать кольцевую прорезь.

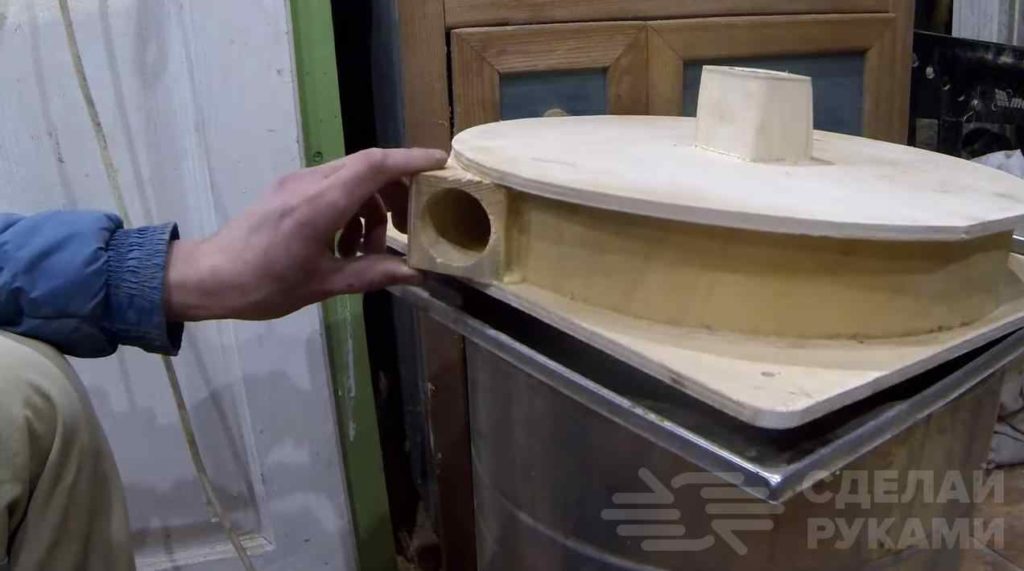

На последнем этапе останется только прикрепить сепаратор к баку стиральной машины. Между баком и сепаратором должен быть уплотнитель для надежной герметичности.


Подробно о том, как сделать сепаратор-стружкосос из бака советской стиралки, смотрите на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала «Домовёнок».
