Самодельный станок для сварки металла в трёх плоскостях

Сварка труб в трёх плоскостях — дело сложное, особенно без специального инструмента. Приходится сначала сваривать две трубы под 90 градусов, потом выставлять вертикально третью трубу.

Все эти манипуляции отнимают очень много времени. В данном обзоре мы расскажем, как изготовить мини станок (кондуктор) для сварки заготовок из металла в трех плоскостях.

Для изготовления станка потребуются: листовая сталь, металлический брусок, круглая арматура, запасные части от ручного автомобильного домкрата и пара удлинённых гаек.

Рекомендуем вам также прочитать статью-обзор: как своими руками сделать кондуктор для сварки заготовок под углом 90 градусов.

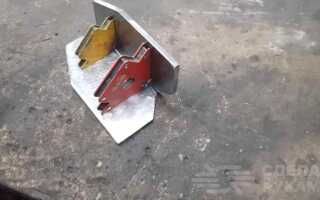

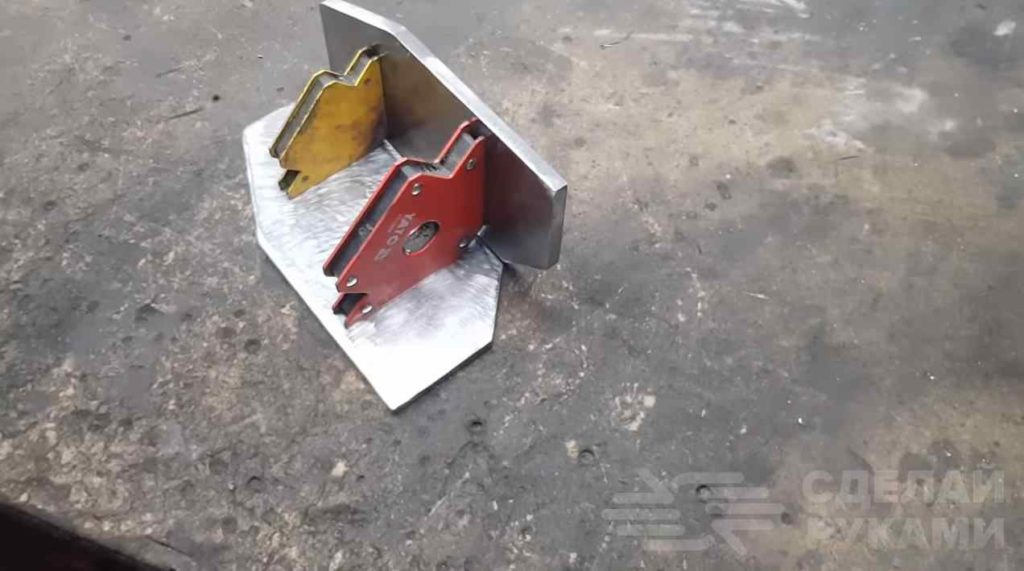

Для начала подготовим раму станка. Возьмём пару металлических пластин и срежем у них противоположные углы под небольшим углом. Также снимаем фаску с одной из сторон и свариваем их строго под углом 90 градусов.


Основные этапы работ

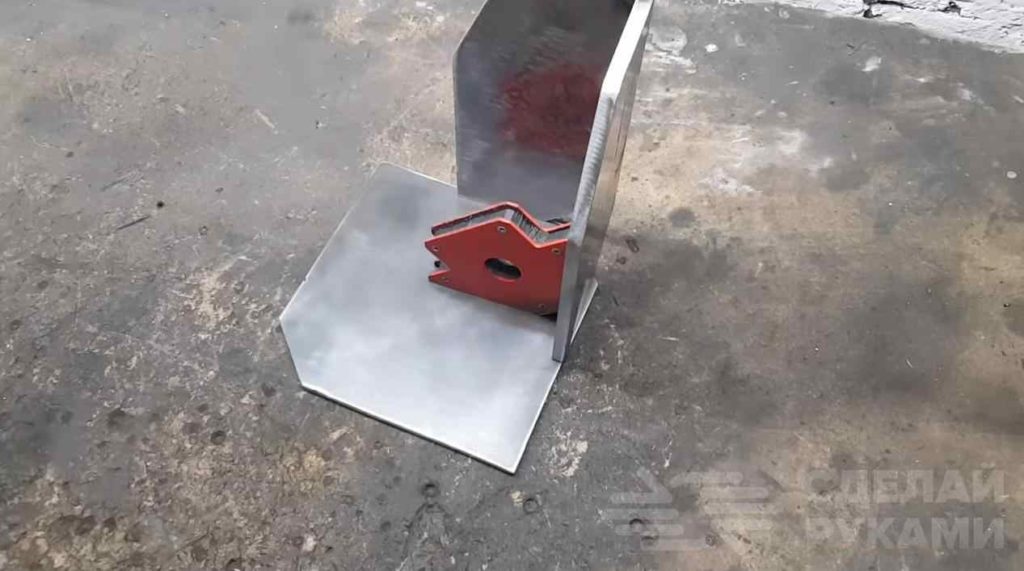

Опорную площадку вырезаем из металлического листа со срезанными углами. Устанавливаем боковые стенки вертикально на пластину и привариваем, также соблюдая угол 90 градусов.


Теперь можно установить прижимной винт с угловым прижимом. На винтовой части домкрата срезаем часть резьбы и накручиваем новую, для подходящей гайки.

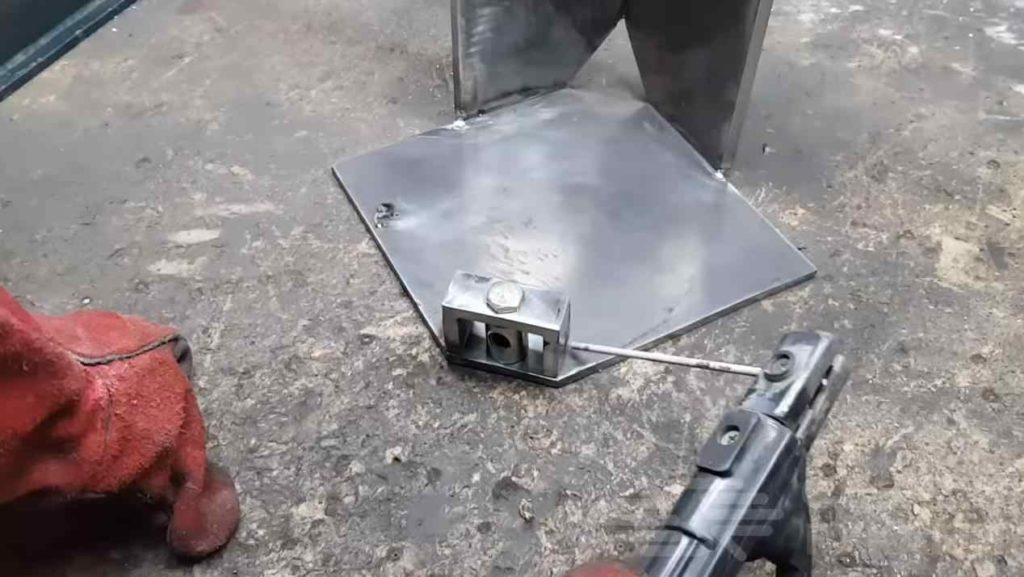

Второй винт можно также подготовить заранее. Гайку фиксации домкрата установим на переднем углу пластины и просверлим отверстие. Срезаем фиксатор положения гайки и устанавливаем в отверстие в пластине.


По бокам и сверху привариваем несколько металлических пластин для фиксации гайки. В верхней пластине проделываем отверстие и окончательно фиксируем направляющую гайку.

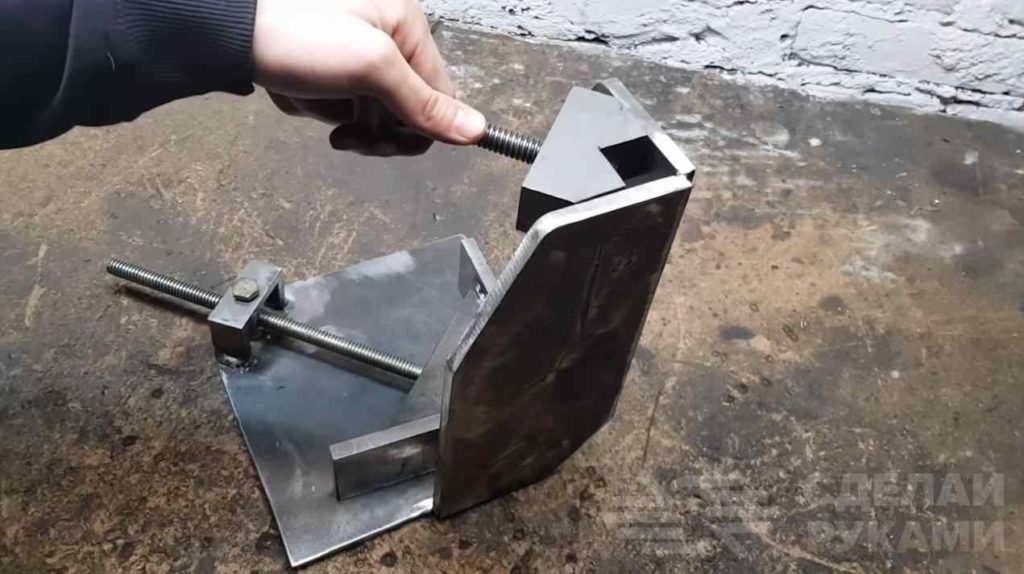

На следующем этапе продеваем через неё винт и на обратную его сторону накручиваем вторую гайку фиксации. К ней прикручиваем пару пластин в виде трапеции, сверху и снизу.

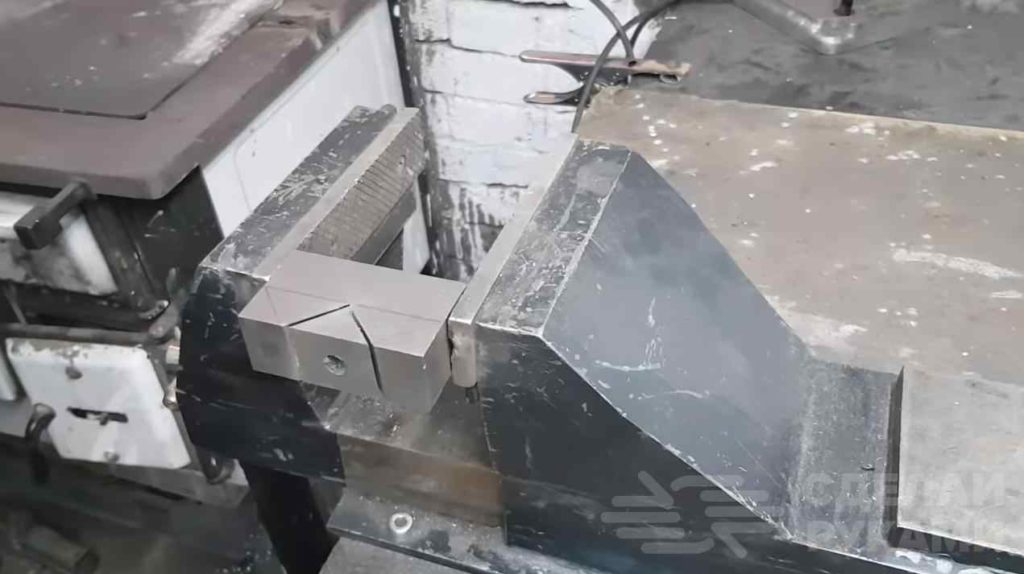

По её торцам привариваем две металлические пластины. Теперь изготовим верхний фиксатор. Вырезаем из металлического бруска необходимую форму прижима и также фиксируем её на втором винте, который был подготовлен заранее.


Винт опять же крепим в направляющую гайку. К ней привариваем небольшой кусок арматуры, который, в свою очередь, привариваем к торцу удлинённой гайки.

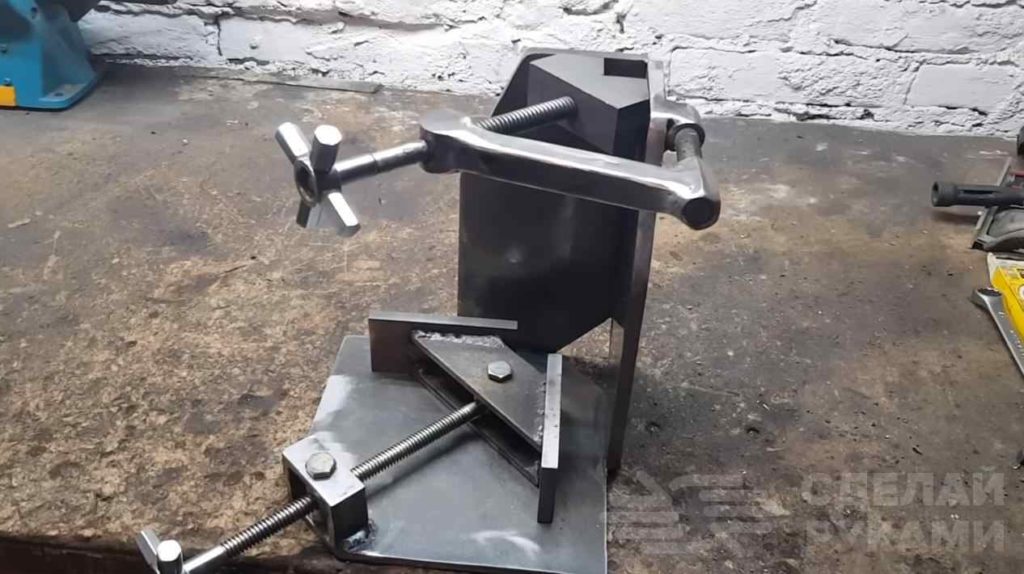

На верхнюю часть боковой стенки привариваем кусок арматуры с накрученной резьбой. Прикручиваем удлинённую гайку на арматуру, и верхний прижимной брусок готов.


Прикручиваем барашки для вращения на оба винта и можем пользоваться! При желании красим весь станок. Подробное изготовление можно посмотреть на видео ниже. Обзор подготовлен на основе авторского видеоролика с YouTube канала Made in Garage.
