Самодельный инструмент для резки листового металла

В данном обзоре мастер покажет процесс изготовления самодельного инструмента для резки тонкого листового металла. На основе электродрели.

По сути, будем изготавливать самодельную насадку на дрель, с помощью которой можно будет резать листовой металл.

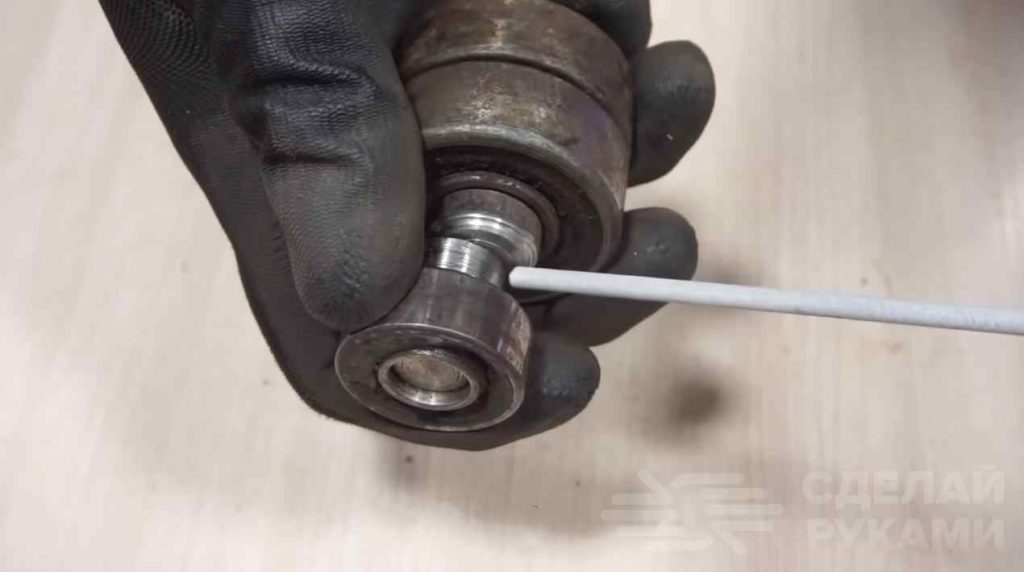

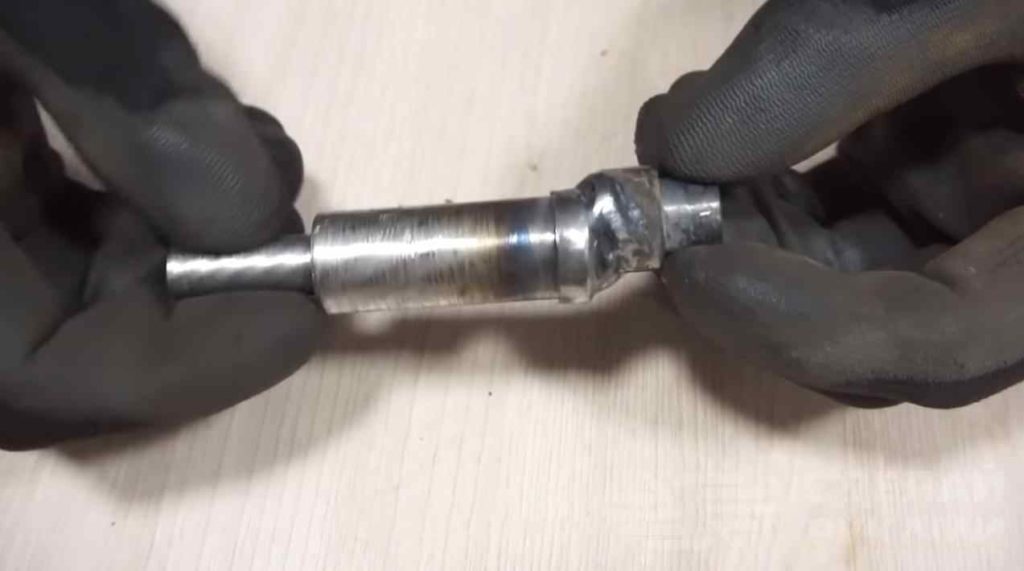

Первым делом из двух цилиндрических заготовок автор сваривает эксцентриковый вал, на который потом будут надеваться подшипники.

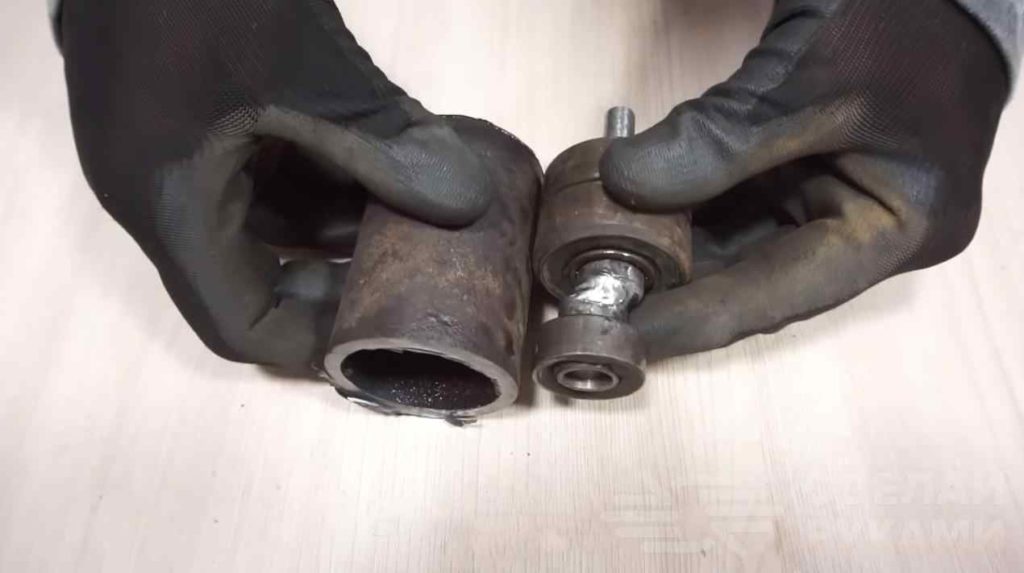

От стальной круглой трубы отрезаем втулку такой длины, чтобы в ней поместились все три подшипника, надетые на эксцентриковый вал.

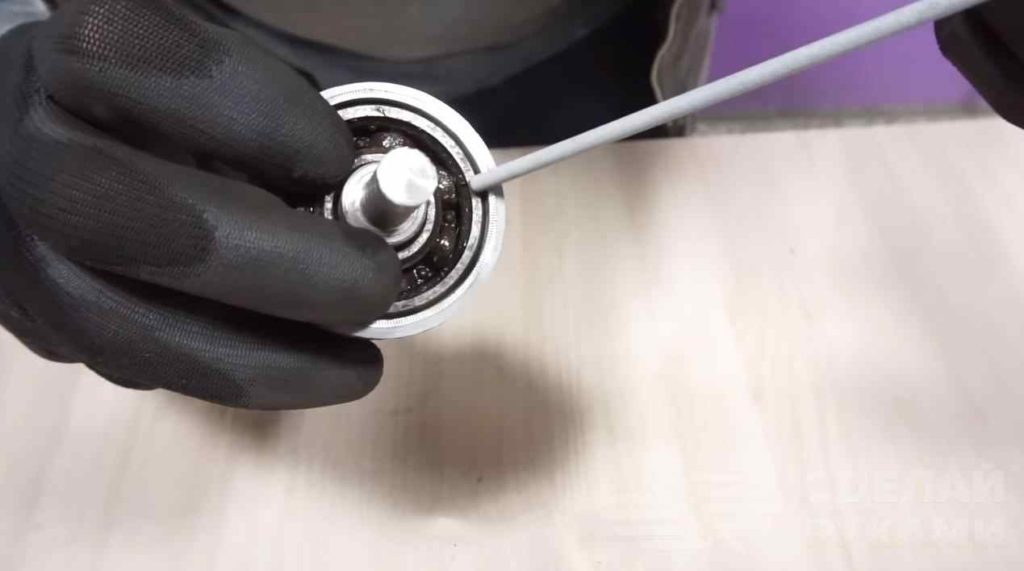

Внешнюю обойму крайнего большого подшипника нужно приварить к внутренней стенке втулки. А внутреннюю обойму маленького подшипника необходимо приварить к валу.


Читайте также статью-обзор: как самостоятельно сделать токарный станок из двигателя от стиральной машины.

Основные этапы работ

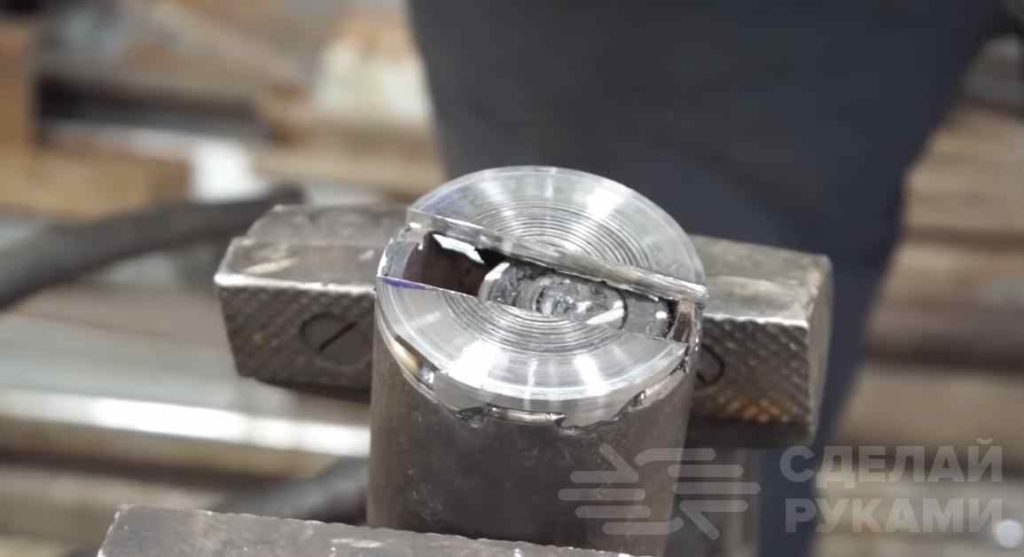

На следующем этапе привариваем к торцу втулки заглушку из круглой металлической пластины. В ней нужно вырезать паз.

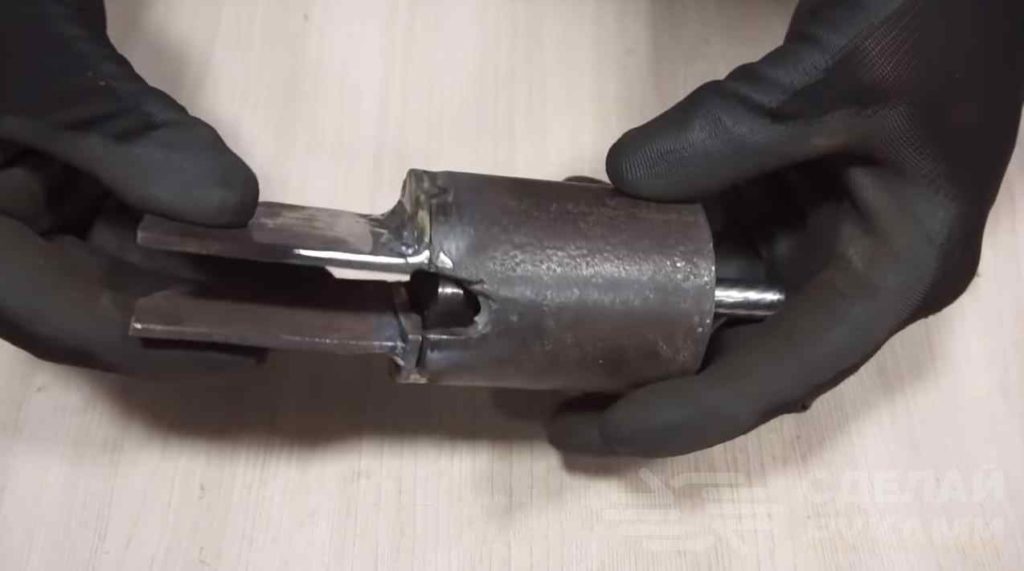

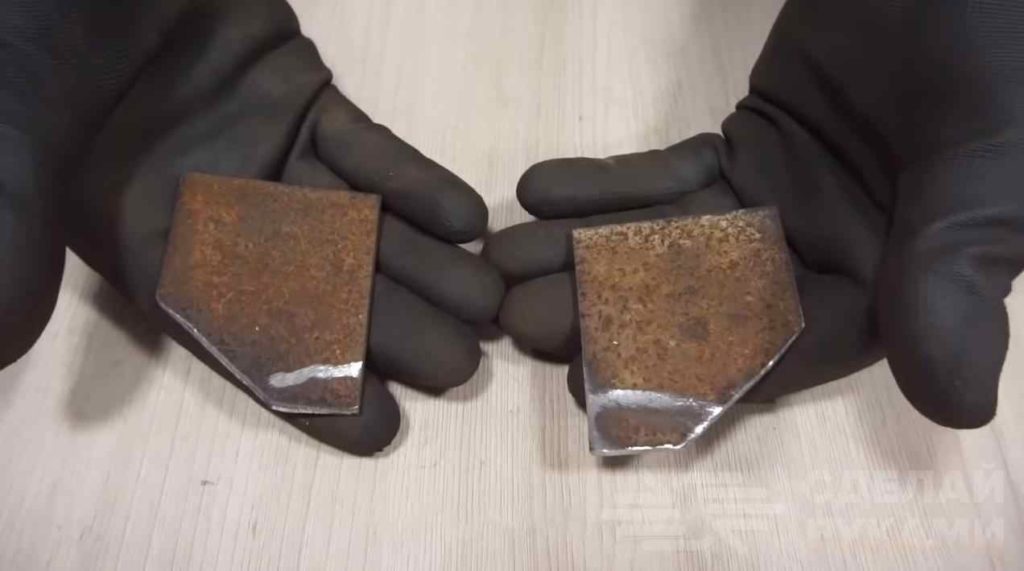

Далее автор отрезает два куска металла и приваривает их к втулке параллельно друг другу.

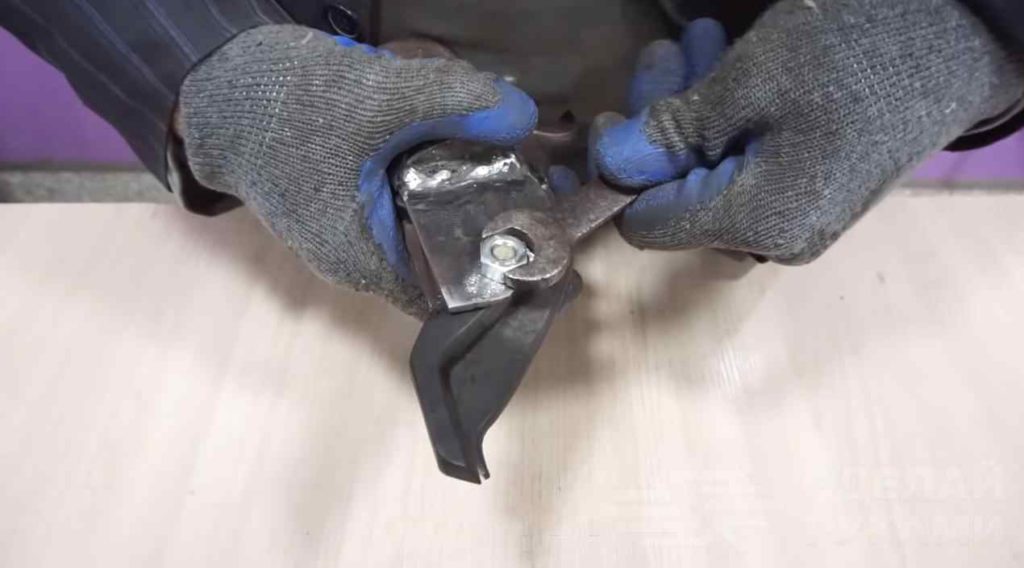

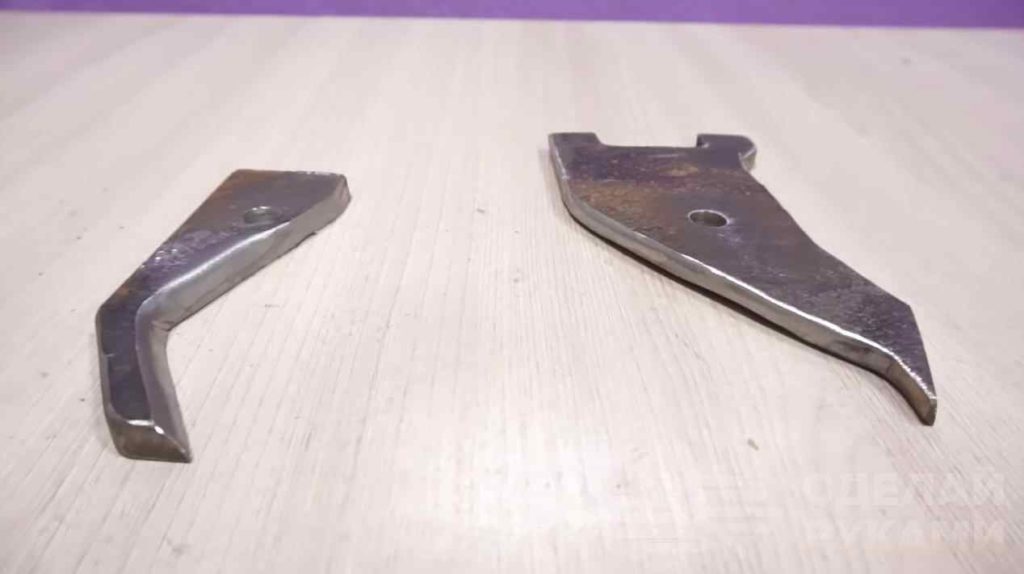

После этого необходимо будет сделать два режущих ножа. Как они выглядят, показано на фото ниже. Лезвия нужно заточить и закалить, потом крепим их к самой насадке.

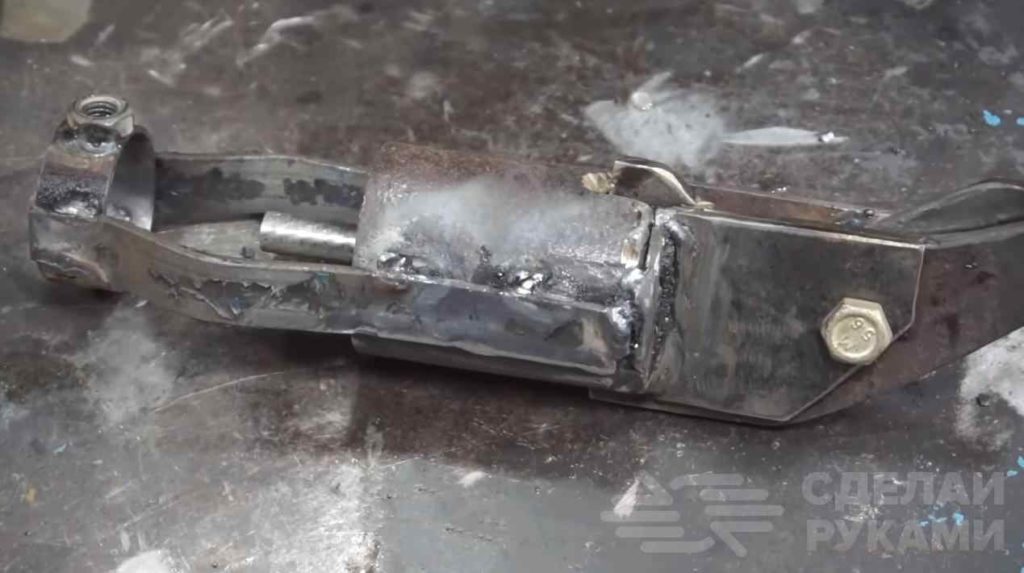

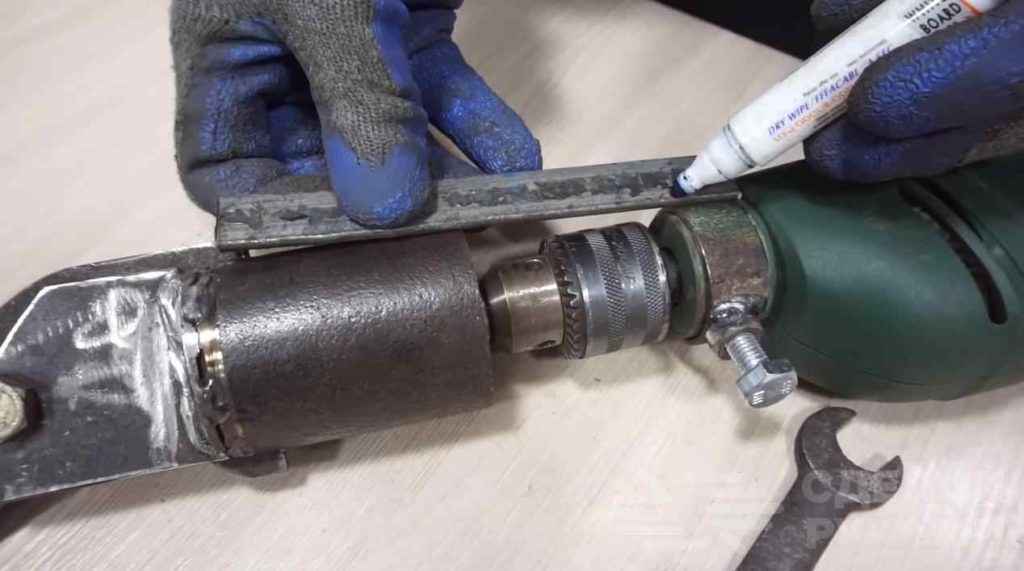

Из куска круглой трубы автор делает хомут, который надевается на дрель. При помощи металлических пластин соединяем корпус насадки с хомутом.


После этого останется только все зачистить болгаркой и покрасить. Надеваем насадку на дрель, и наш самодельный инструмент готов к работе.


Подробный процесс изготовления можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Mr Novruz.
