Настольный сверлильный станок на базе дрели

Такой универсальный народный инструмент, как электродрель, можно использовать для изготовления различных полезных приспособлений и станков.

Например, на базе электрической дрели можно сделать своими руками небольшой токарный станок по дереву или настольный станочек для резки листового металла.

В данном обзоре рассмотрим, как сделать из дрели бюджетный сверлильный станок, который пригодится в домашней мастерской и гараже.

Конструкция сверлильного станка довольно простая:

    • опорная плита;
    • рабочий стол;
    • стойка;
    • ползун;
    • крепление для дрели.

Первым делом автор приступает к изготовлению стойки — отрезает заготовку из профтрубы и приваривает к ней заглушку из куска металлической пластины.

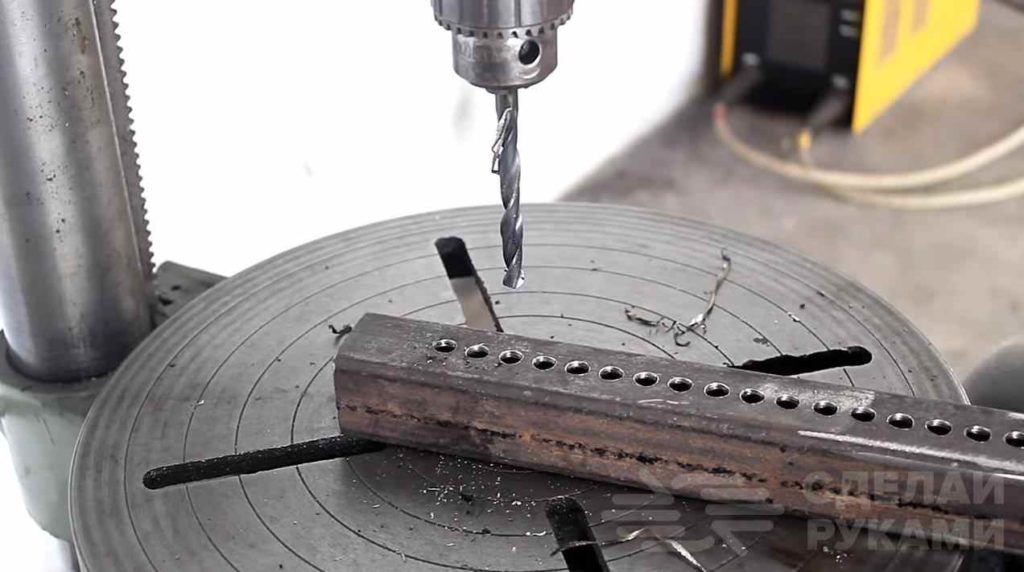

После этого по всей длине профильной трубы сверлим отверстия на одинаковом расстоянии друг от друга.


Если вас интересуют различные полезные приспособления для электродрели, рекомендуем вам прочитать статью: как сделать насадку-ножницы.

Основные этапы работ

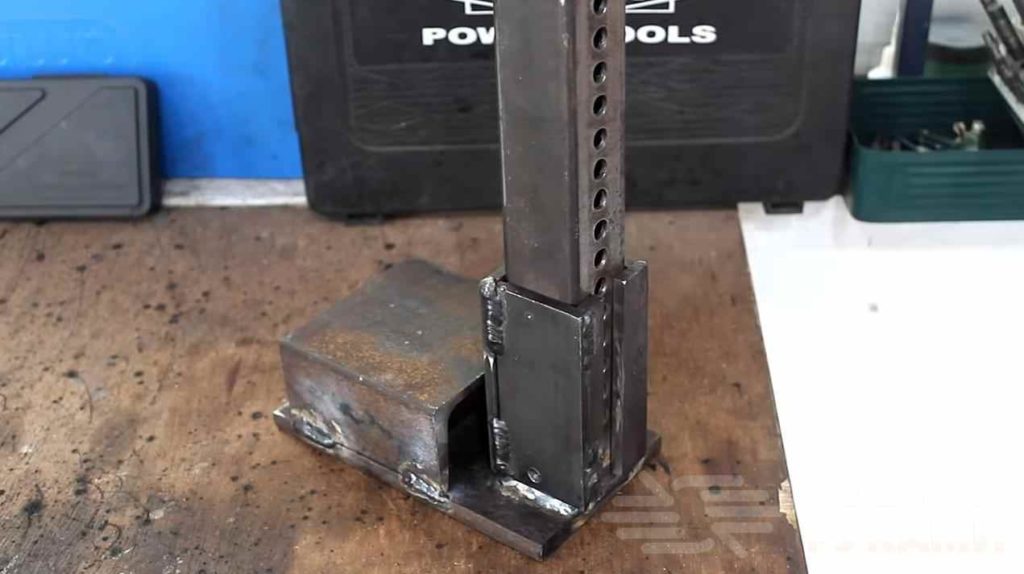

На следующем этапе автор приваривает стойку к основанию из толстой металлической пластины. К основанию необходимо будет приварить отрезок швеллера.

Отрезаем четыре куска металлической пластины (или можно использовать два отрезка уголка) и свариваем ползун, который будет перемещаться по стойке.


В ползуне с помощью болгарки вырезаем часть одной из стенок, после чего зачищаем сварные швы. Далее автор надевает звездочку на кусок круглого прутка, и обваривает.

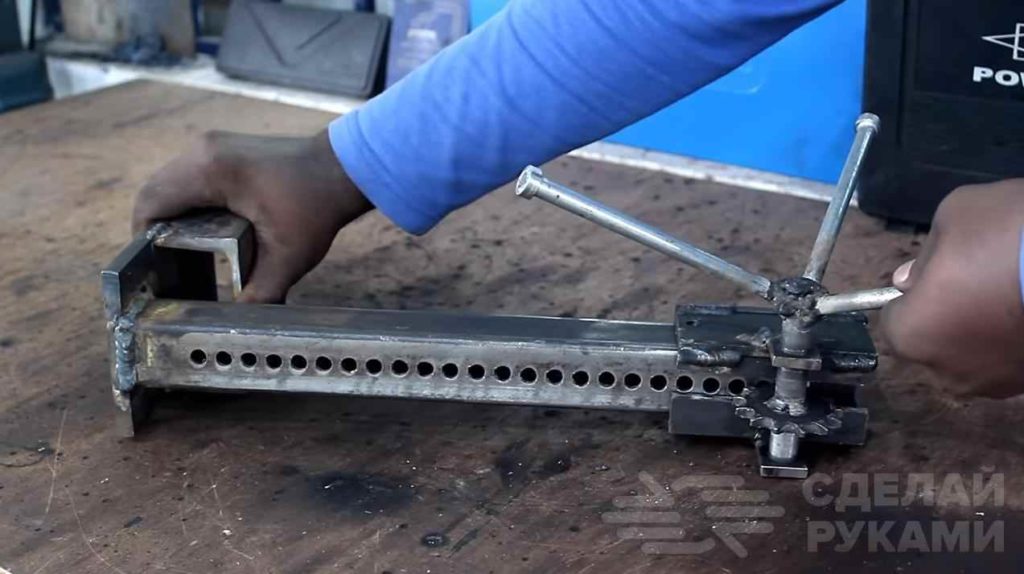

Отрезаем две пластины и сверлим по центру отверстия. Надеваем пластины на металлический пруток и обвариваем. Привариваем звездочку с валом к ползуну, и делаем штурвал (привариваем к валу три болта).

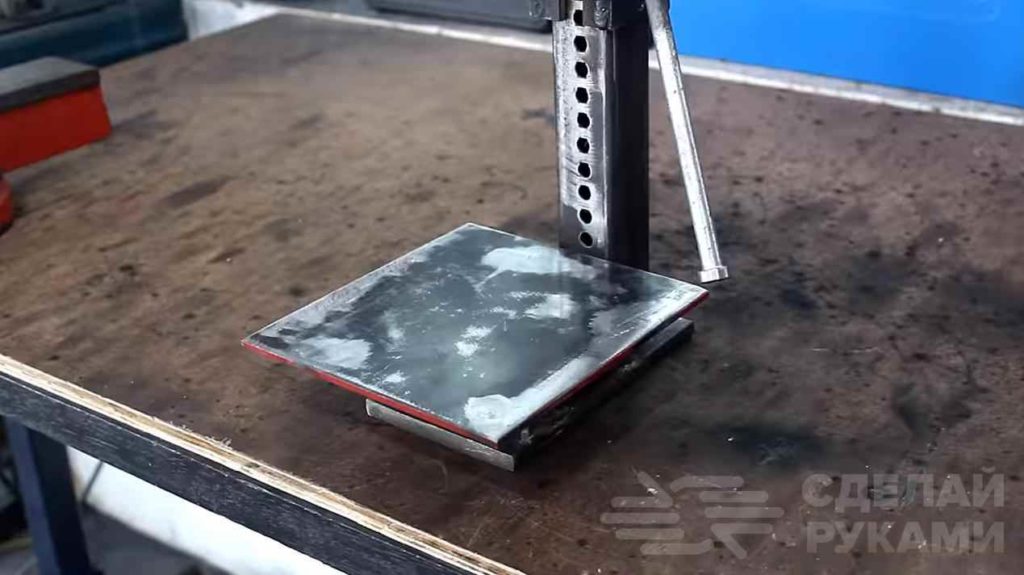

На последнем этапе останется только изготовить крепление для дрели и приварить к швеллеру площадку из металлической пластины (рабочий стол).


Процесс изготовления сверлильного станка на базе дрели показан на видео ниже. Данной идеей с нами поделился автор YouTube канала Diamleon Diy Builds.
