Самодельные инструменты для разметки по дереву

В данном обзоре автор показывает процесс изготовления простых самодельных инструментов, при помощи которых можно выполнять разметку на деревянных заготовках.

Первым инструментом, о котором пойдет речь в этой статье, является угольник. Но это не обычный классический угольник, а комбинированный.

Его можно использовать, чтобы чертить прямые линии, откладывать углы под 45 градусов, а также в качестве глубиномера.

Вторым приспособлением будет циркуль. Но опять же, это не обычный циркуль, каким мы все пользовались в школе, а столярный.


С его помощью точно так же можно чертить окружности разного диаметра, но он имеет немного другую конструкцию. Информацию о том, как изготовить данный циркуль, вы найдете ниже.

Рекомендуем также прочитать статью-обзор: как самому сделать лучковую пилу из обрезков деревянных брусков.

Процесс изготовления угольника

Сначала необходимо отпилить полоску из фанеры подходящей длины и ширины. По центру заготовки выбираем продольный паз. Автор делает это на циркулярке.

Если нет возможности выбрать паз на циркулярной пиле или с помощью ручного фрезера, можно поступить проще.

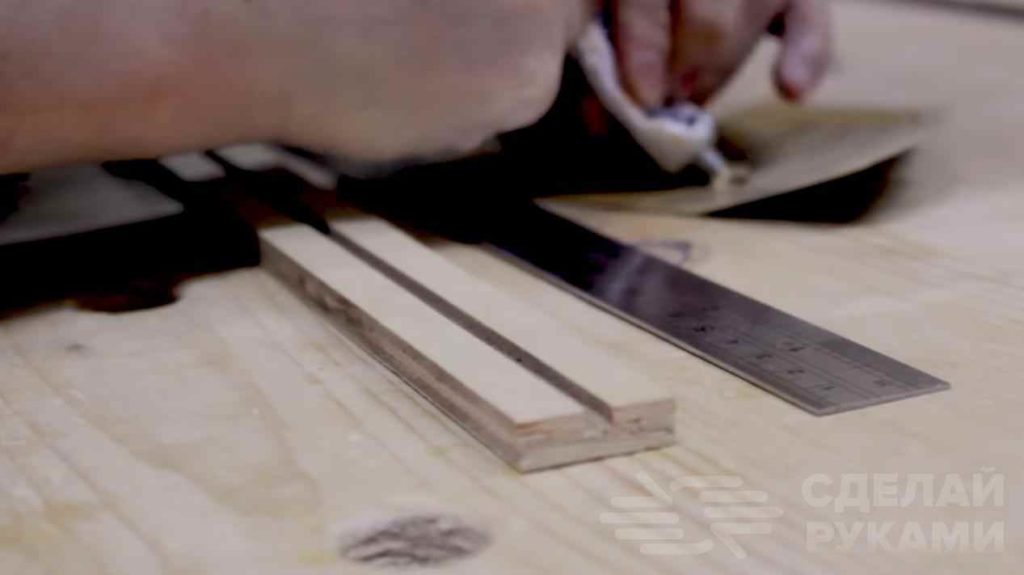

К отпиленной полосе из фанеры приклеиваем параллельно друг другу две узкие полоски, оставив между ними небольшое расстояние. Потом автор приклеивает к заготовке металлическую линейку.

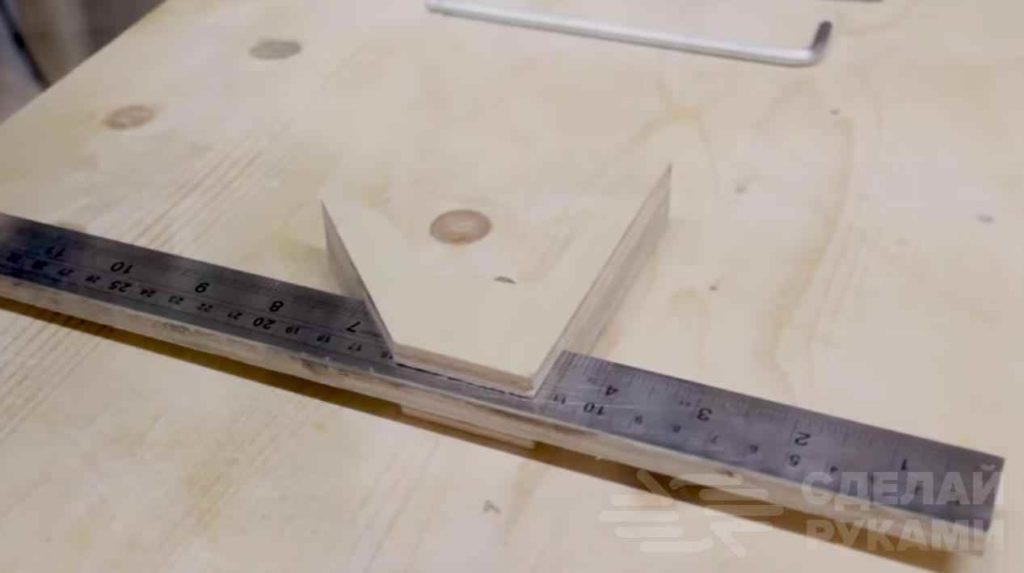

После этого из отрезков фанеры, отпиленных по шаблону, останется изготовить подвижный упор с двумя сторонами (под углом 90 и 45 градусов). Фиксируется с помощью болта.


Процесс изготовления циркуля

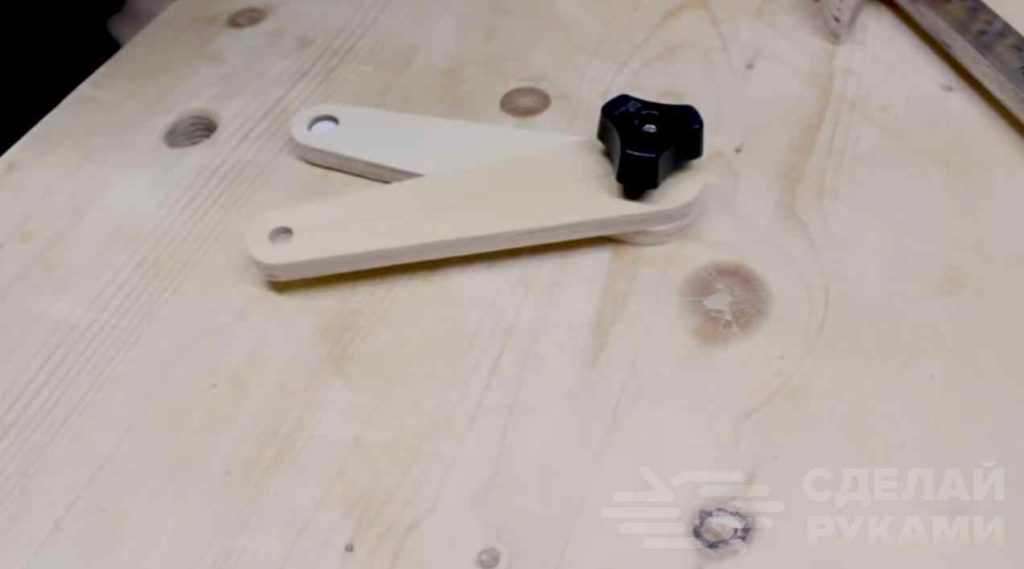

Отпиливаем два куска фанеры одинаковой длины. Придаем им необходимую форму с закруглениями на краях. Сверлим отверстия.

При помощи болта и барашковой гайки соединяем обе детали вместе. В отверстие в одной из деталей автор вклеивает декоративный гвоздик с широкой шляпкой.


В отверстие, просверленное в другой детали вставляется карандаш. Самодельный циркуль для столярных работ готов.


Подробнее о том, как своими руками изготовить самодельные инструменты для разметки по дереву, можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала Mr.V.
