Как сделать мини трубогиб без токарных работ

В данном обзоре автор поделится идеей, как сделать своими руками мини трубогиб для домашней мастерской без выполнения каких-либо токарных работ.

Основным материалом для изготовления трубогиба выступает квадратная профильная труба 40х40 мм с толщиной стенки 3 мм.

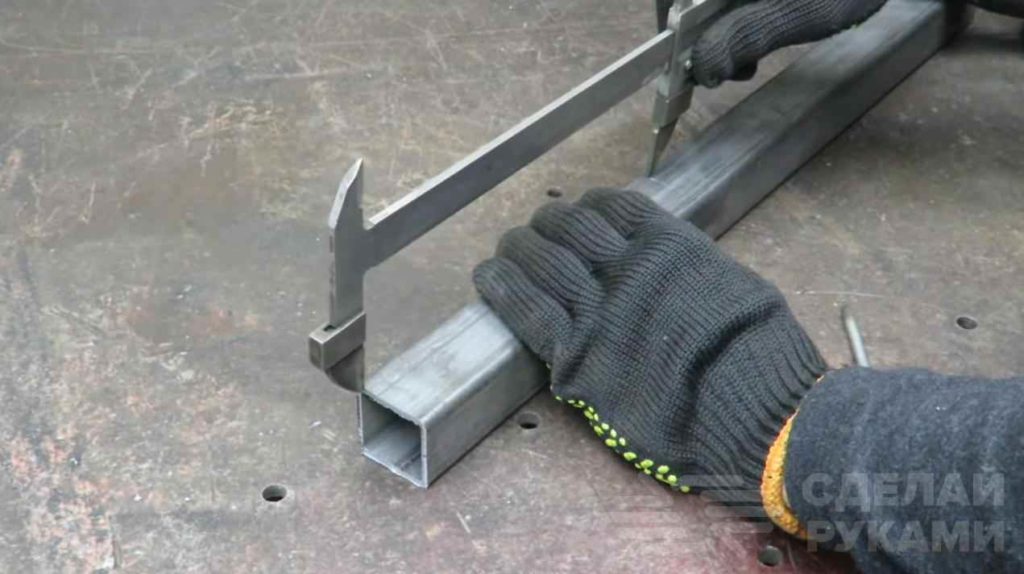

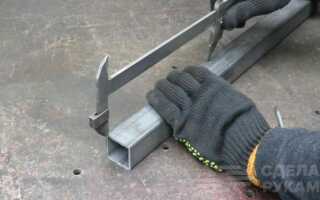

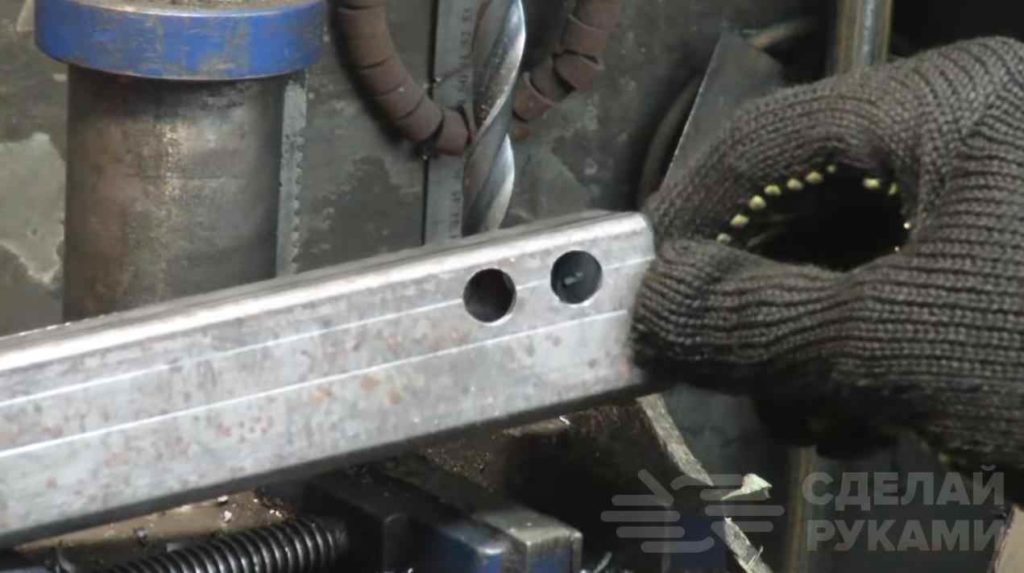

Сначала нужно будет отрезать кусок профтрубы подходящей длины, после чего размечаем посадочные места под подшипники и сверлим отверстия диаметром 12 мм.



Если вы хотите сделать себе надежный и удобный в работе листогибочный станок, с подробным процессом изготовления и сборки можно ознакомиться в этой статье.

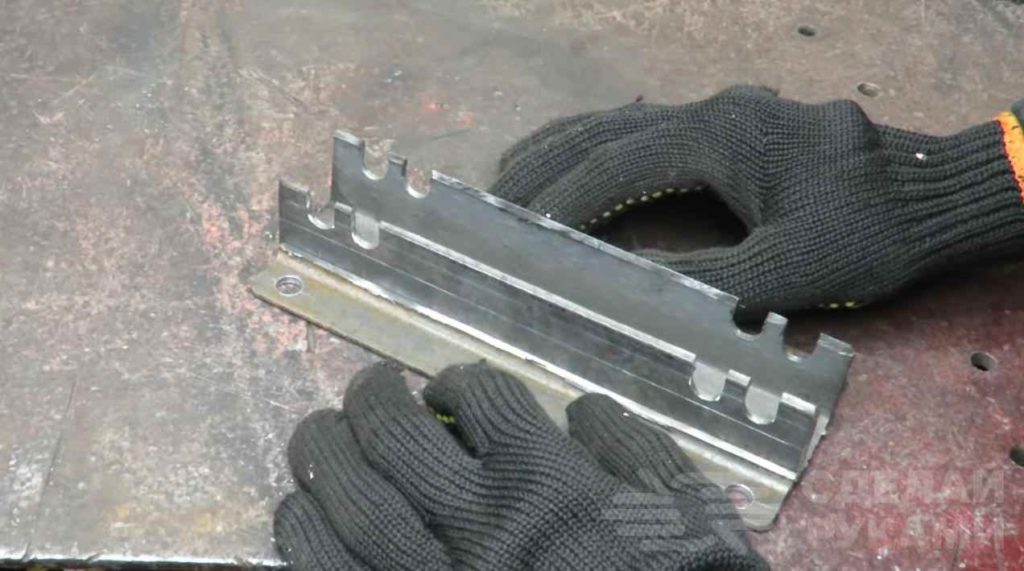

С помощью болгарки срезаем верхнюю часть профильной трубы. Потом прорезаем направляющие пазы для роликов. Круглым напильником по металлу убираем заусенцы.



Изготовление опорных роликов

Для изготовления опорных роликов будут использоваться автомобильные болты с классом прочности 8,8 единиц (обычные болты не годятся).

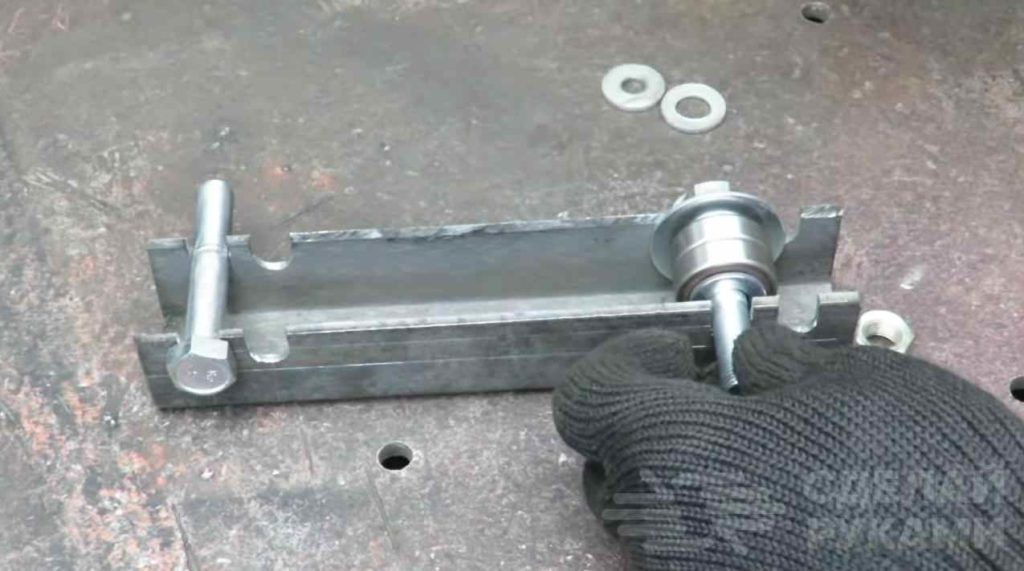

В данном трубогибе предусмотрено две позиции размещения роликов, что позволит легче сгибать трубы. В качестве роликов используются подшипники 201.


Дополнительно автор использует шайбы, чтобы компенсировать зазор между профтрубой и подшипниками.

Основные этапы работ

Крепление для трубогиба автор изготавливает из металлического уголка 25*25 мм. Болгаркой срезаем часть одной из полок уголка, чтобы он не упирался в болты. Привариваем элементы крепления к профильной трубе. Сверлим отверстия диаметром 10 мм.

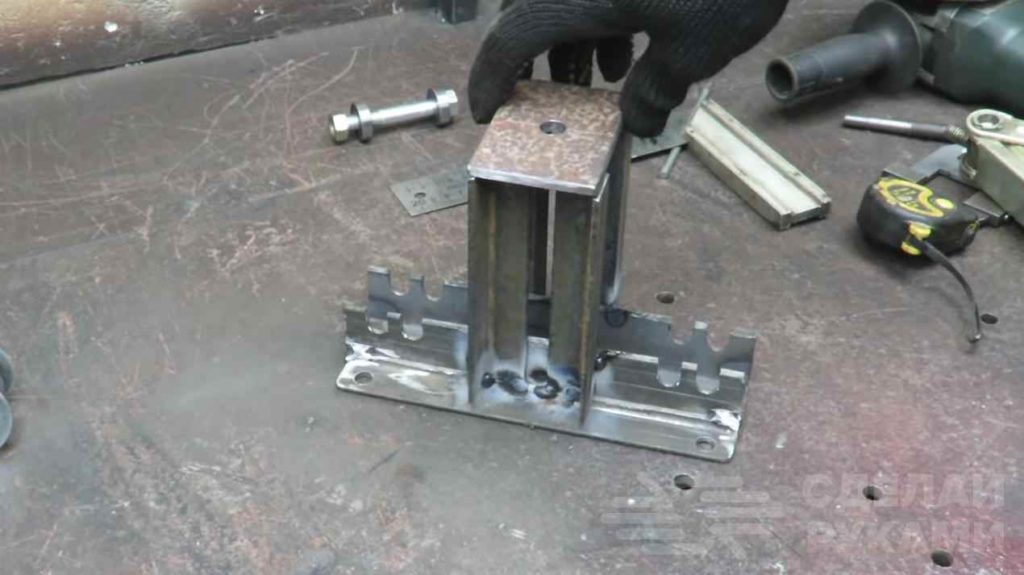

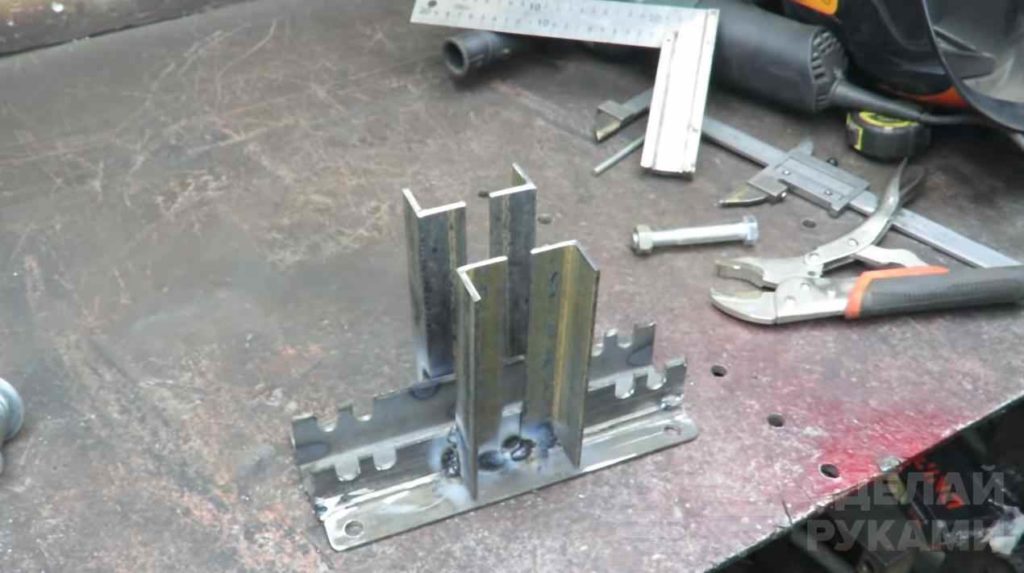

На следующем этапе отрезаем еще четыре куска от уголка 25х25 мм для направляющих прижимного ролика. Выставляем их под прямым углом и привариваем.


Из куска металла вырезаем опорную площадку для прижимного винта. По центру пластины сверлим отверстие.

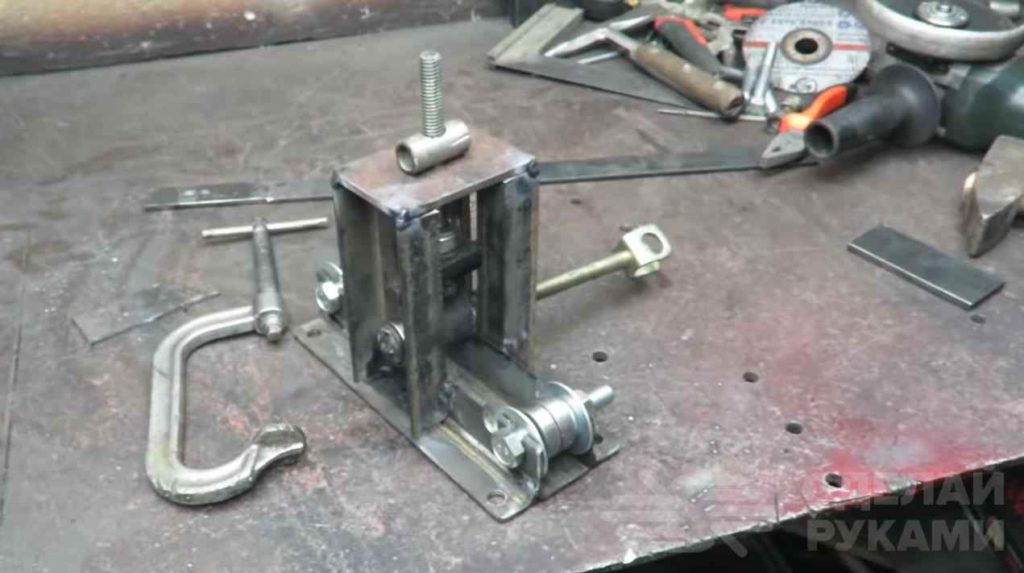

После этого останется только изготовить сам прижимной блок, который состоит из резьбовой шпильки (винта от домкрата), двух подшипников и куска толстостенной трубы. Также потребуются шайбы и куски квадрата.


Подробно о том, как сделать мини трубогиб без токарных работ, можно посмотреть на видео ниже. Идея от автора YouTube канала «Самоделкин Иван».
