Самодельная приспособа для прокатки листового металла

В данном обзоре автор показывает, как изготовить своими руками приспособу для прокатки тонкого листового металла. Причем большую часть материалов для этой самоделки можно найти в мастерской.

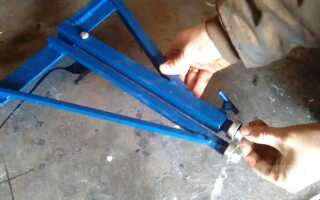

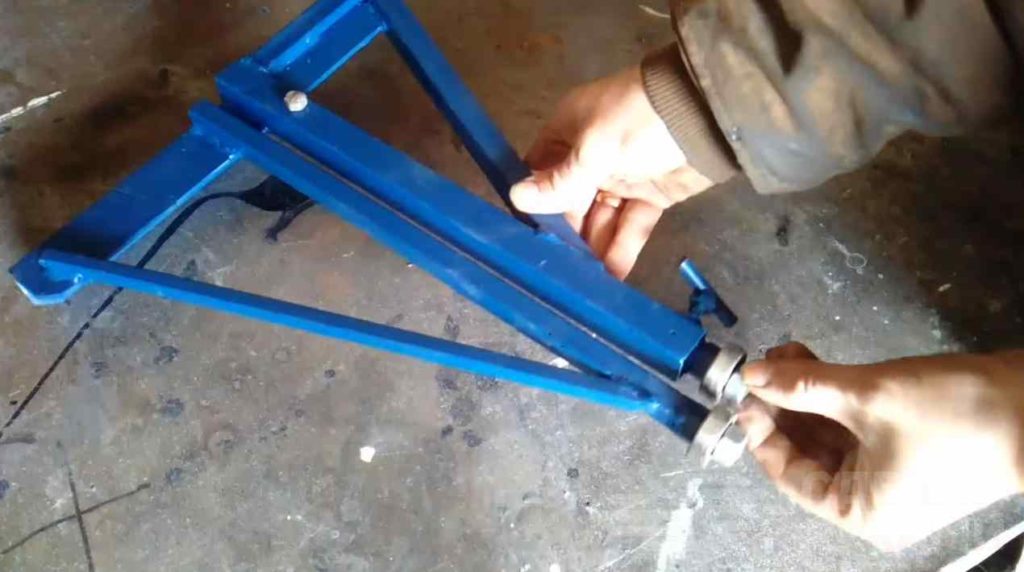

С помощью этого простого приспособления можно прокатывать заготовки из листового металла толщиной до 1,2 мм, формируя на поверхности необходимую фактуру.

Конструкция очень простая. Первым делом отрезаем кусок уголка. По центру уголка нужно приварить параллельно друг другу две профильных трубы: 25*25 мм и 15*15 мм.

Рекомендуем также прочитать статью: как сделать гибочный станок из подручных материалов для домашней мастерской.

Дополнительно автор приваривает усиление. С одной стороны — кусок квадрата, с другой — профтруба. Но в принципе можно использовать все, что найдется под рукой.


Основные этапы работ

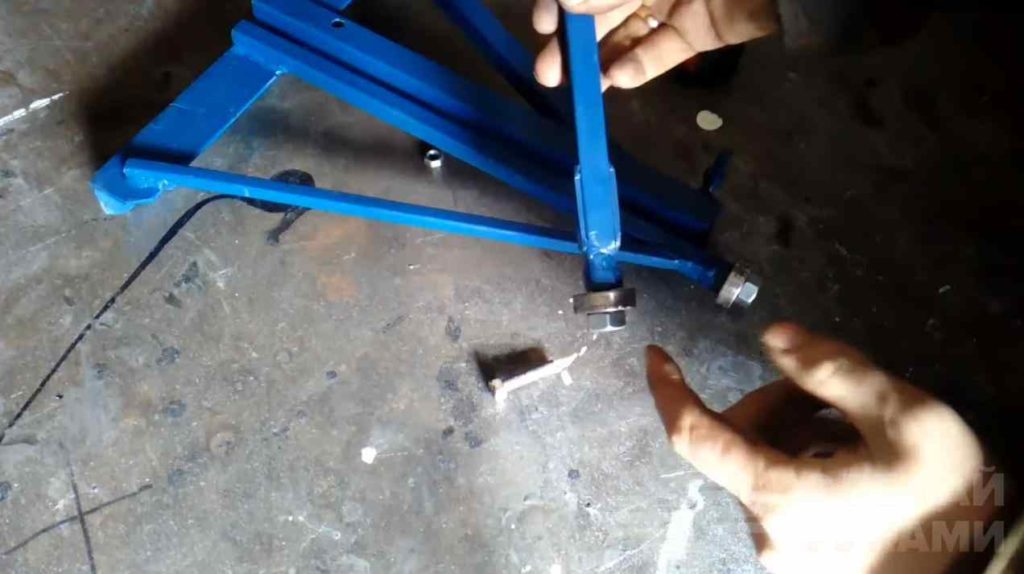

На следующем этапе отрезаем две резьбовые шпильки диаметром 12 мм. Также потребуется еще один кусок профильной трубы 15*15 мм. Внутрь профиля 15*15 мм вставляются шпильки, на которые надеваются подшипники.


Вторую профильную трубу 15х15 мм вместе с шпилькой вставляем внутрь трубы 25*25 мм, причем она должна немного «гулять».

На концах профтрубы с двух сторон привариваем по одной накладке из полосы толщиной 3 мм. Также надо будет просверлить отверстие для фиксации болтом.

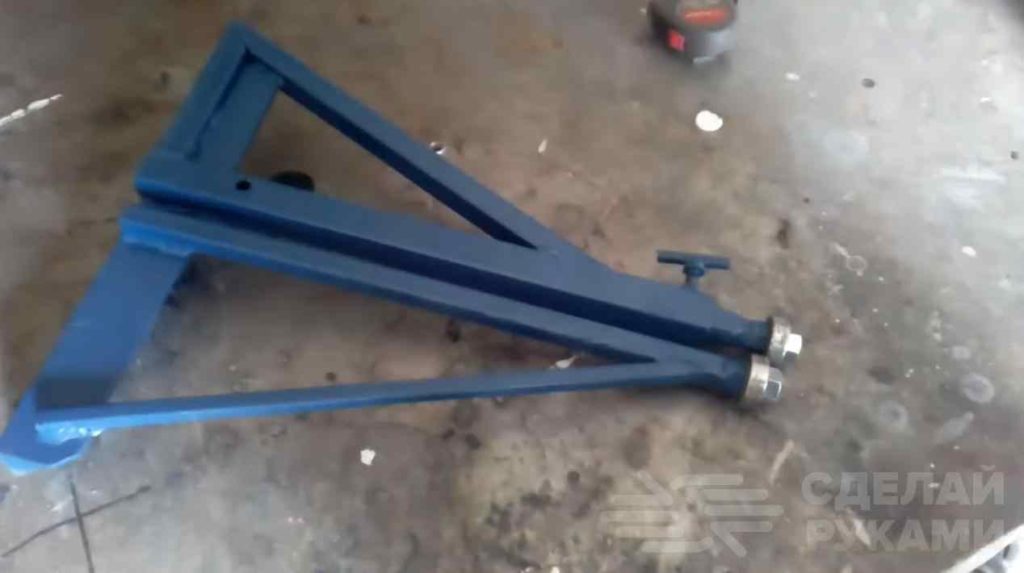

На конце профильной трубы 25х25 мм устанавливается еще один фиксатор в виде болта и приваренного к нему отрезка круглого прутка.


Подробно о том, как сделать приспособу для прокатки листового металла, можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Welder DIY.
