Японские ножовки всё больше входят в обиход наших столяров. Но какой бы она хорошей ни была, всё равно сделать параллельный рез очень сложно.
Для этого можно использовать и нашу старую добрую лучковую пилу. А для параллельного реза к основанию можно добавить ещё и упор. Сегодня мы покажем, как сделать инструмент из обрезков брусков и пилки от ручного лобзика.
Для изготовления самоделки нужно совсем немного, а именно: несколько обрезков деревянных брусков, небольшой обрезок алюминиевого уголка, пара гвоздиков, шпилька и различные гайки. А из инструмента — стандартный набор столяра: рубанок, ножовка и столярный клей.

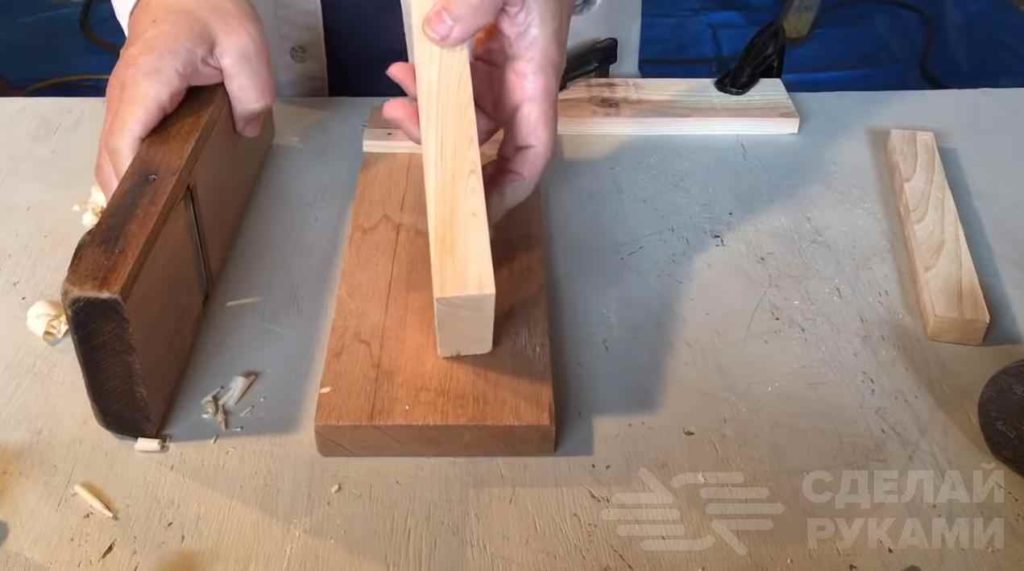

Для начала подберем подходящую пару брусков для направляющих. Рубанком обработаем до одинаковых и ровных краёв. С торцов по центру выбираем паз, равный толщине пилочки.

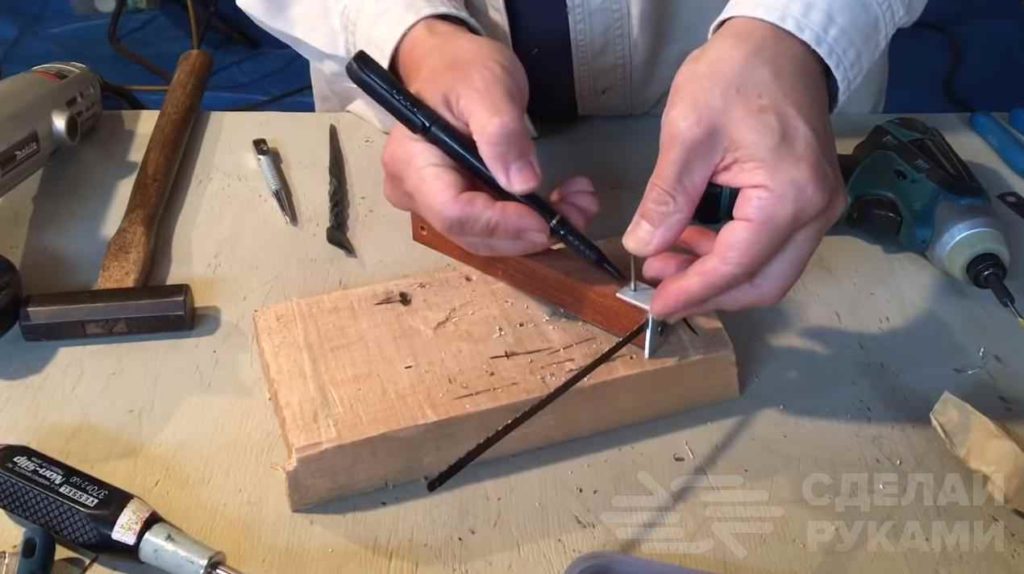

Для фиксации пилочки отрезаем пару уголков и доводим длину их одной полки до толщины направляющих брусков. Проделываем маленькое отверстие для удерживающего штифта пилки.
Основные этапы работ
Прикладываем уголок к торцу и проделываем такое же отверстие для обратной стороны штифта. Притягивать уголок будем болтовым соединением. Фиксируем гайку в торце направляющей и через отверстие в уголке стягиваем винтом.
Для лучшей фиксации уголка можно в верхней полки сделать небольшое отверстие и забить по маленькому гвоздику, обрезав их по размеру.
С обратного края направляющей проделаем небольшое отверстие и зафиксируем гайку клеем. На второй направляющей просто проделываем отверстие. Фиксироваться всё будет на шпильку с гайкой-барашком.

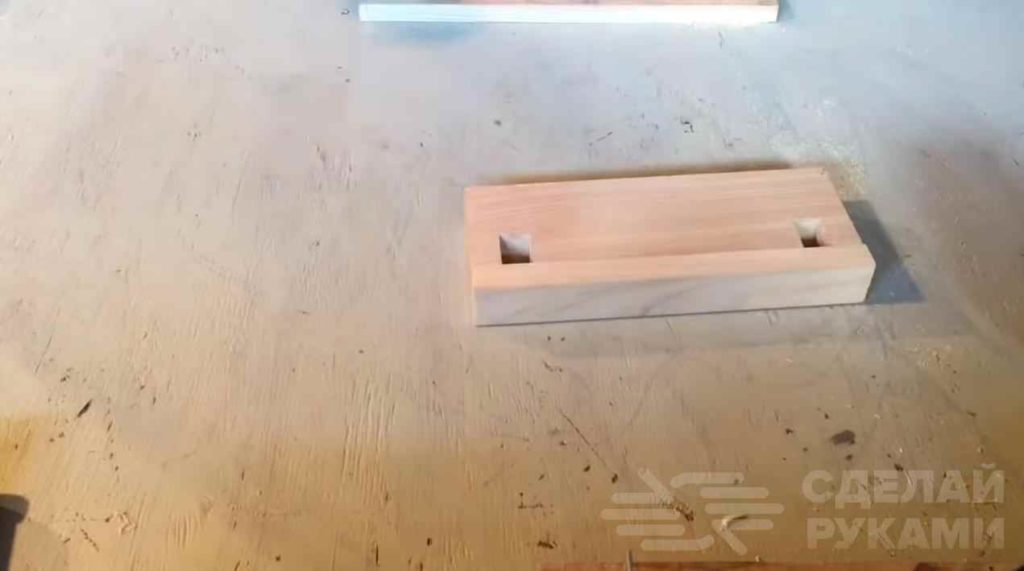

Далее можно изготовить сам параллельный упор. Сделать его очень просто. Для этого вырезаем деревянный брусок необходимой толщины и рубанком придаём форму его плоскостям, чтобы они были равны 90 градусам относительно друг друга.

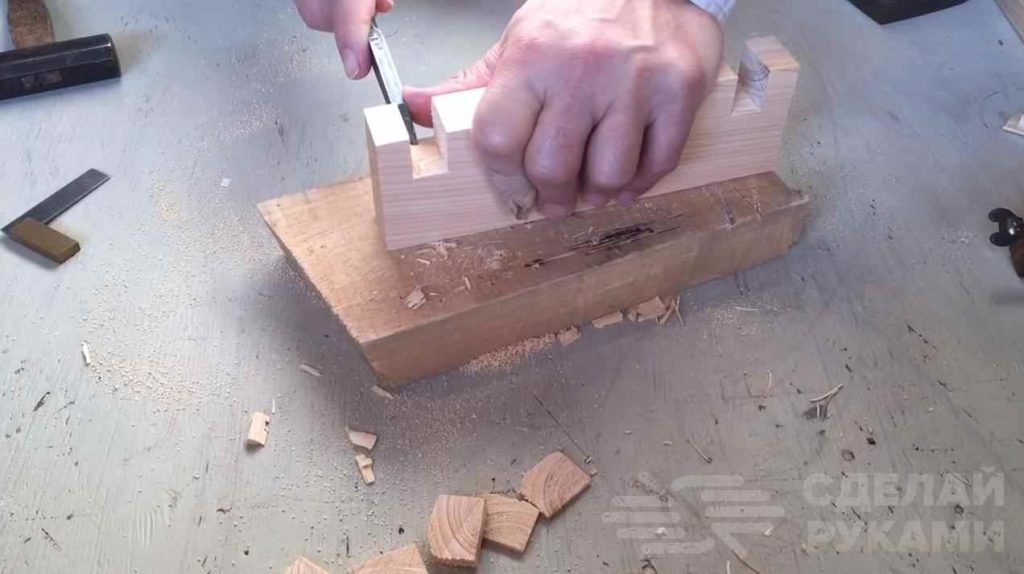

Затем выбираем необходимое расстояние для отверстий наших направляющих. Вырезаем их и выбиваем всё при помощи стамески.
Подравниваем все края, снимая фаски и шлифуя. Для фиксации направляющих на своих местах приклеим ещё один маленький брусочек на столярный клей.

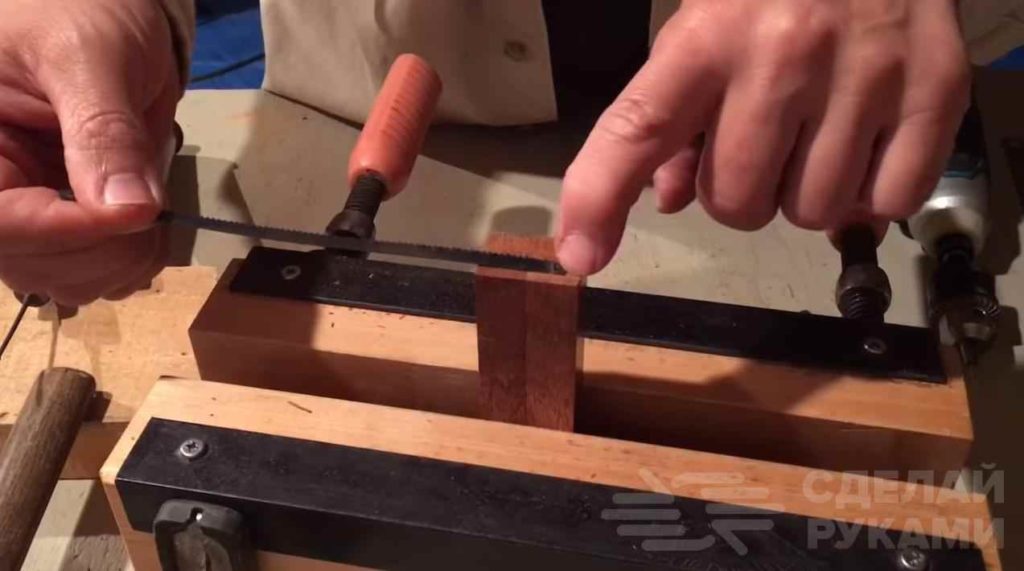

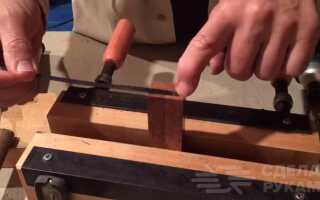

Собираем нашу конструкцию воедино и натягиваем пилочку. Для эстетической красоты инструмента, можно покрыть его минеральным маслом.
Подробное изготовление можно посмотреть на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала self-build.
