Простой шаблон для резки профильной трубы

В данном обзоре автор покажет, как изготовить универсальный самодельный шаблон, рассчитанный на четыре самых ходовых размера профильной трубы.

Для этого сначала нужно будет вырезать из картона четыре круга диаметром 20, 25, 40 и 50 миллиметров.

Нам потребуются:

    • полоса металла шириной 50 мм и длиной 30 см;
    • кусок картона;
    • маркер для разметки;
    • болгарка;
    • сварочный аппарат.

Далее необходимо поделить их на 4 равных отрезка — в результате у нас получатся четыре лекала, с помощью которых мы и будем размечать будущий шаблон.


Вообще, существует множество разных кондукторов и шаблонов, которые можно использовать в условиях мастерской.

Если вас интересуют другие похожие самоделки, советуем прочитать статью: как сделать кондуктор (шаблон) для профильных труб.

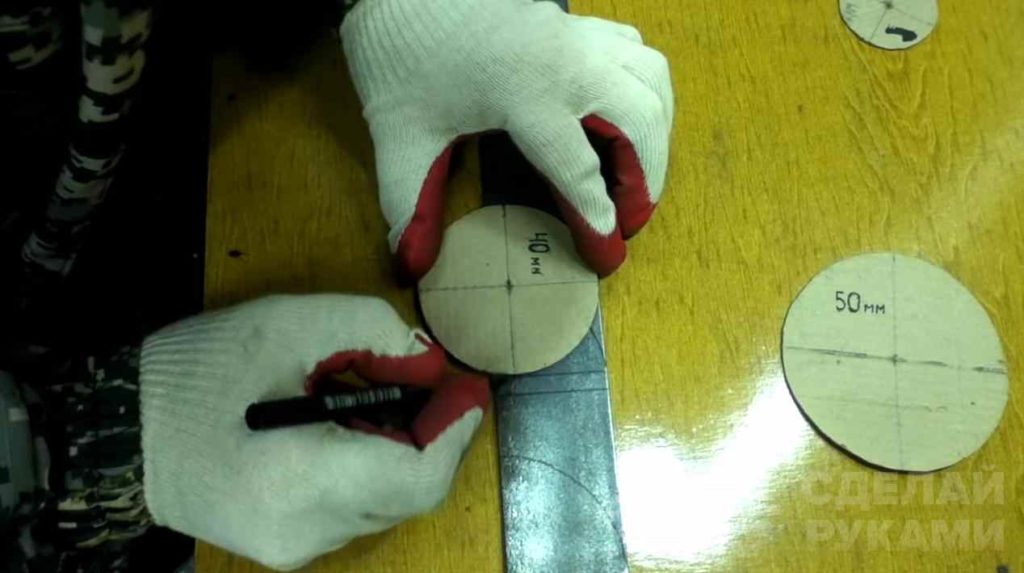

Используя лекала из картона, делаем разметку на заготовке из металлической полосы.

Процесс изготовления шаблона

На следующем этапе, после завершения разметочных работ, можно приступать к вырезанию шаблона.

Для этого вооружаемся болгаркой с отрезным кругом и вырезаем из металлической полосы все лишнее.

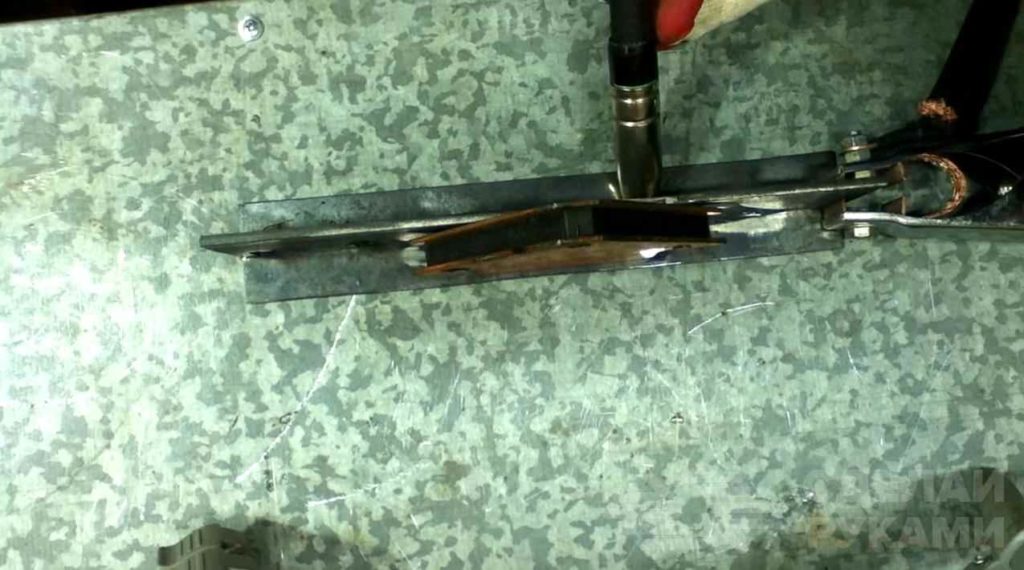

К краю будущего шаблона автор приваривает неширокую металлическую пластину такой же длины — она будет служить упором нашего будущего шаблона.

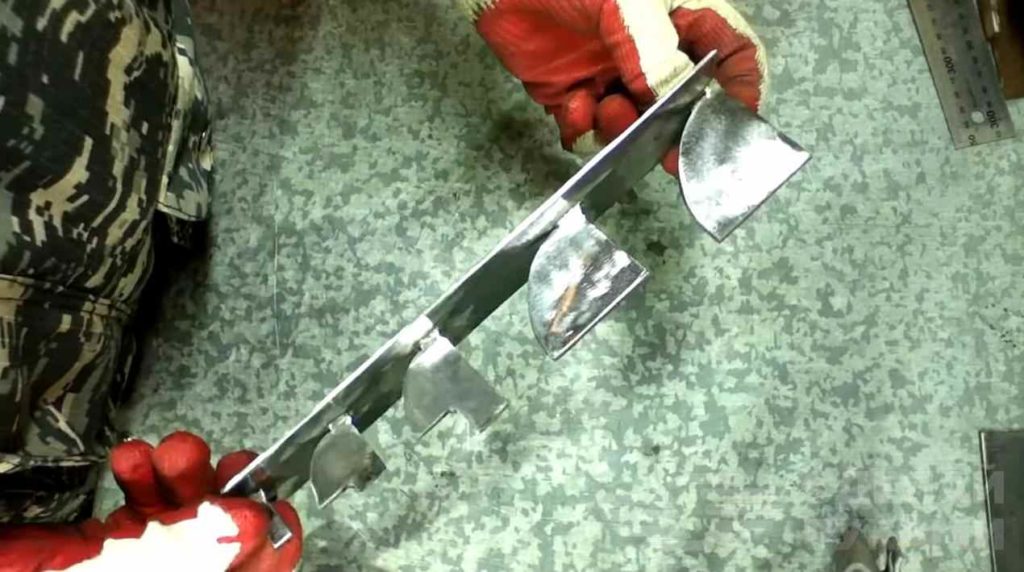

После этого можно будет вырезать оставшиеся куски металла в соответствии с разметкой. В завершении останется только доработать шаблон напильником и зачистить с помощью УШМ.


Подробный процесс изготовления шаблона для резки профильной трубы показан на видео. Данная идея принадлежит автору YouTube канала DOMOVENOK.
