Самодельная «ленточная» пила из сабельной пилы

Ленточнопильный отрезной станок есть далеко не у каждого. Однако в некоторых случаях можно заменить его самоделкой из электрической сабельной пилы.

В данном обзоре автор показывает, как изготовить своими руками самодельную «ленточную» пилу из сабельной пилы.

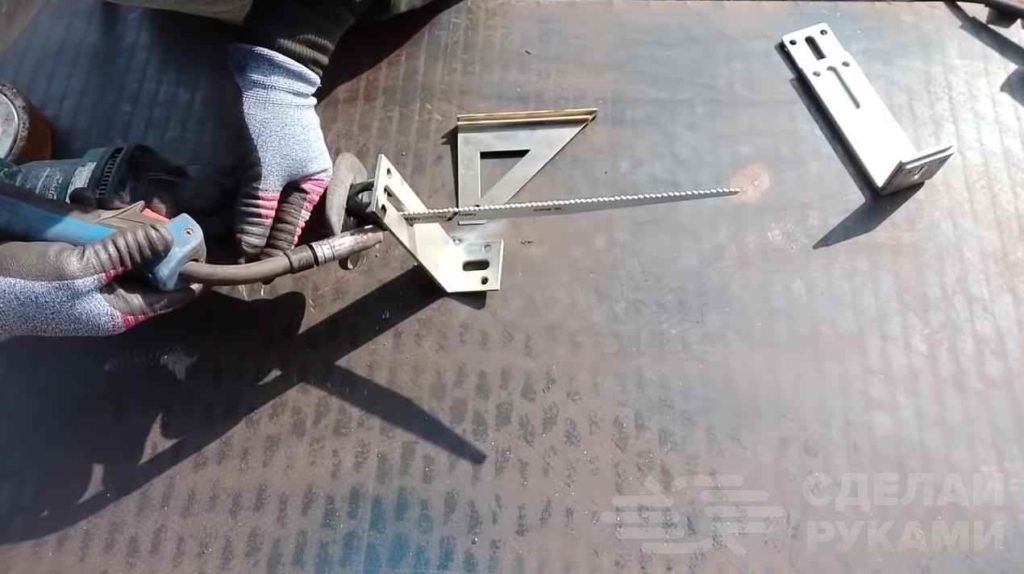

Первым делом необходимо снять с сабельной пилы опорную подошву, и отрезать саму подошву, оставив только крепление. К этому креплению автор приваривает металлический уголок.


Возможно, вам также будет интересно прочитать, как сделать магнитный «веник» для уборки в мастерской и гараже.

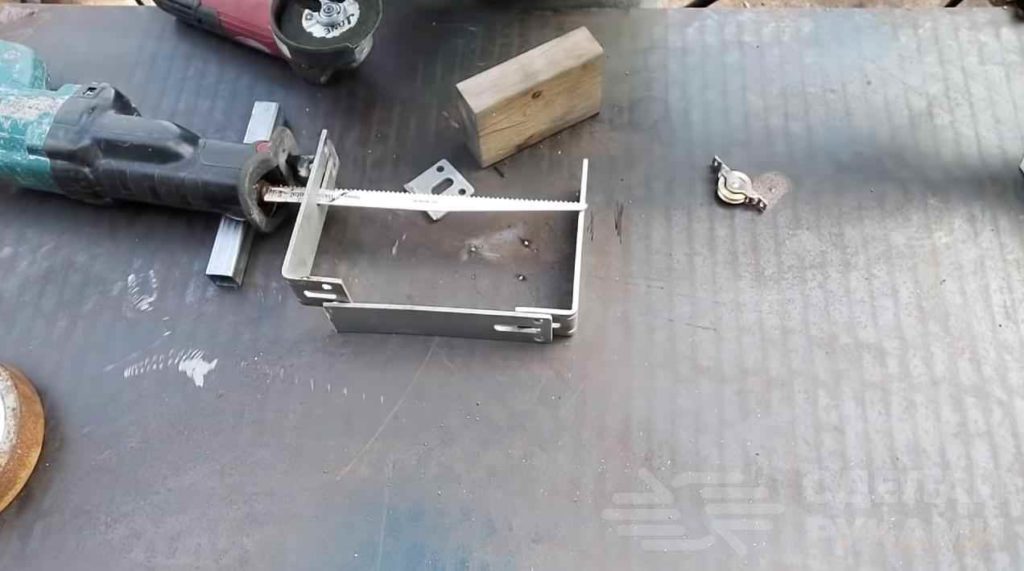

При помощи металлической пластины крепим к уголку второй такой же уголок, и получаем что-то вроде рамы.

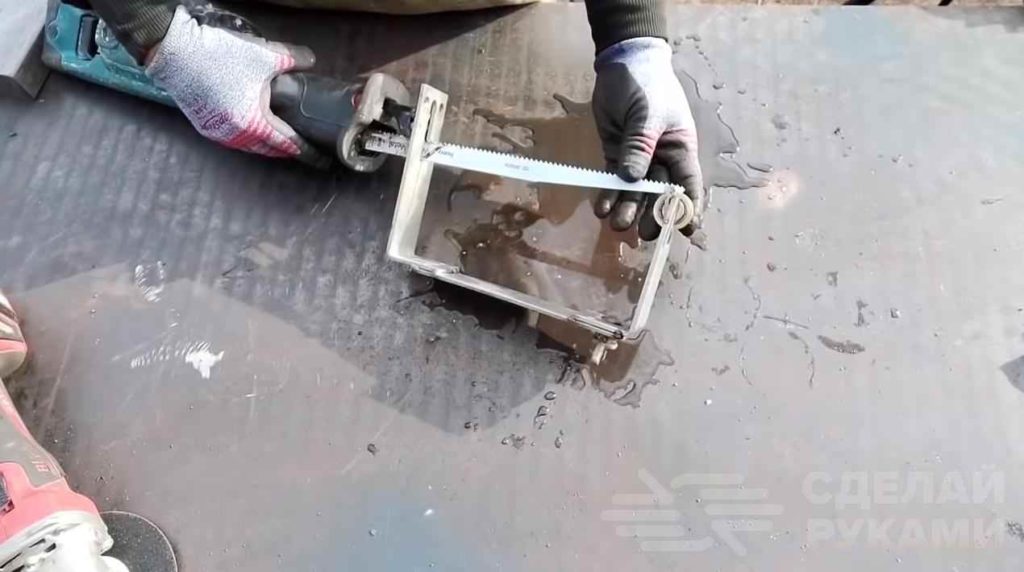

Делаем примерку, после чего отрезаем все лишнее, и привариваем направляющий опорный ролик для пильного полотна.



Основные этапы работ

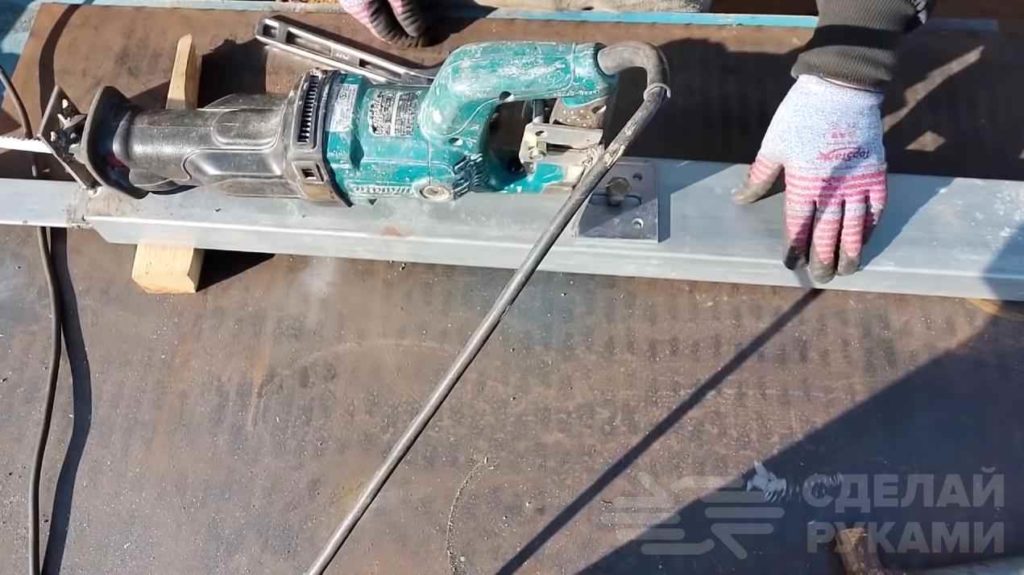

На следующем этапе привариваем раму к профильной трубе, на которой будет располагаться сабельная пила.

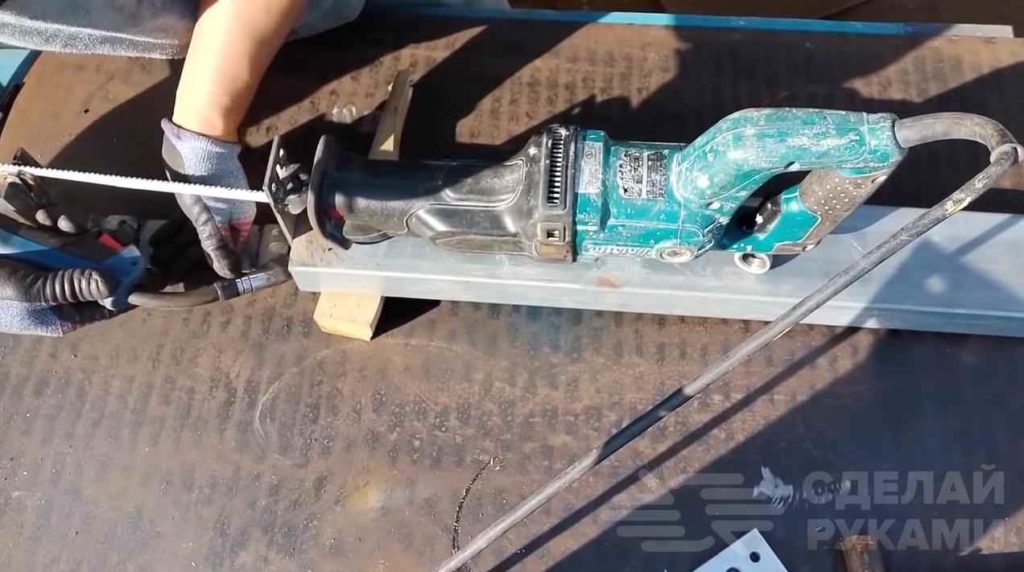

Далее к этой же профтрубе мастер приваривает регулируемое крепление из кусков металла, задача которого — удержание сабельной пилы в процессе работы.


После этого необходимо вырезать из куска листового металла, и затем приварить к основной конструкции небольшой рабочий столик, на который можно будет опирать заготовки.

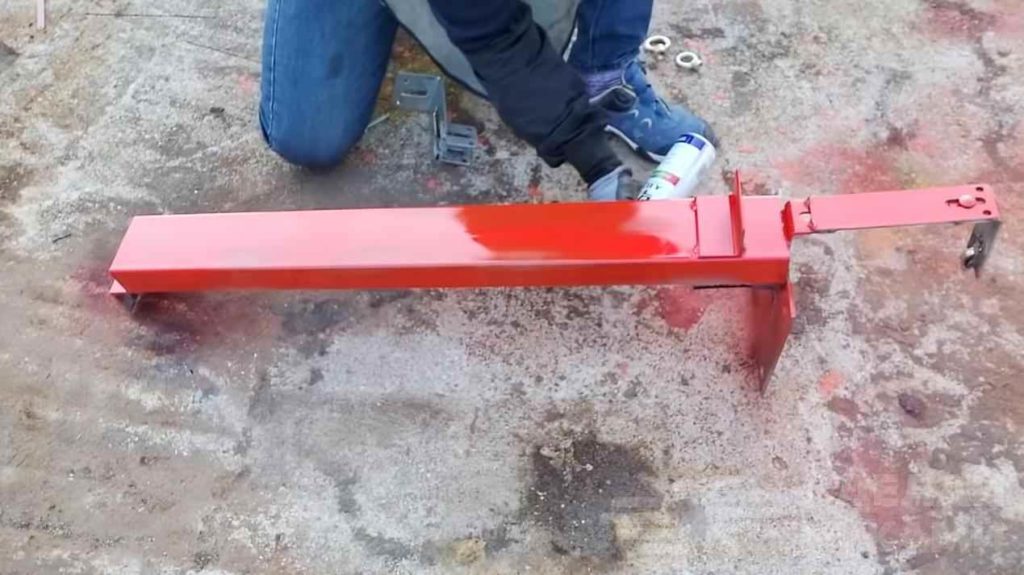

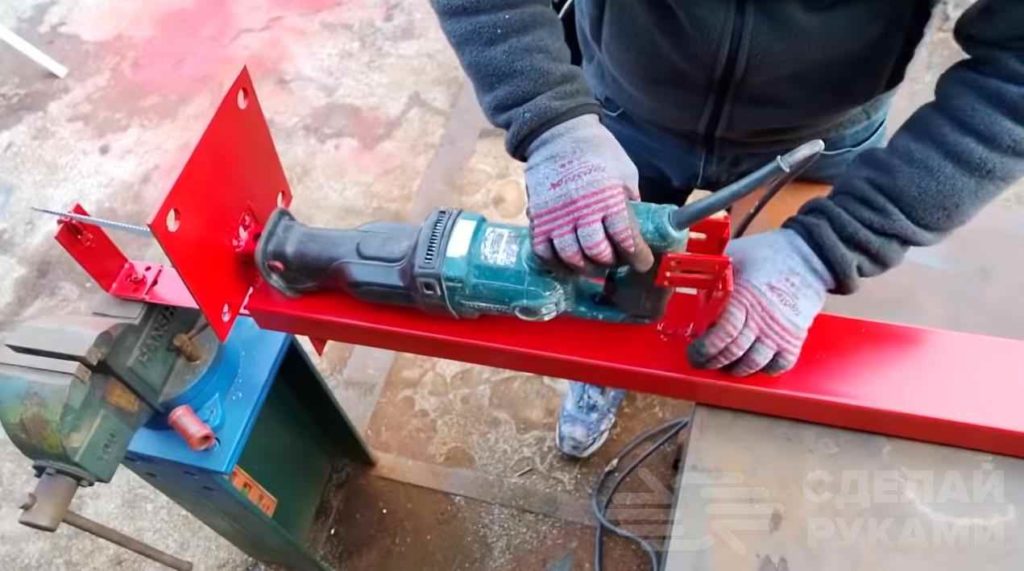

Красим нашу самодельную оснастку, и крепим потом сабельную пилу. Вся конструкция фиксируется в слесарных тисках, установленных вертикально на откидной площадке.



Пошаговый процесс работ можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала go tv.
