Распиловочный станок из фанеры и ручной циркулярной пилы

В данном обзоре автор делится идеей, как своими руками изготовить распиловочный мини станок. Неплохой вариант для домашней мастерской или гаража.

Для изготовления станка потребуются деревянные бруски, профильная труба, куски фанеры, шпильки с гайками, подшипники, а также ручная циркулярка (дисковая пила).

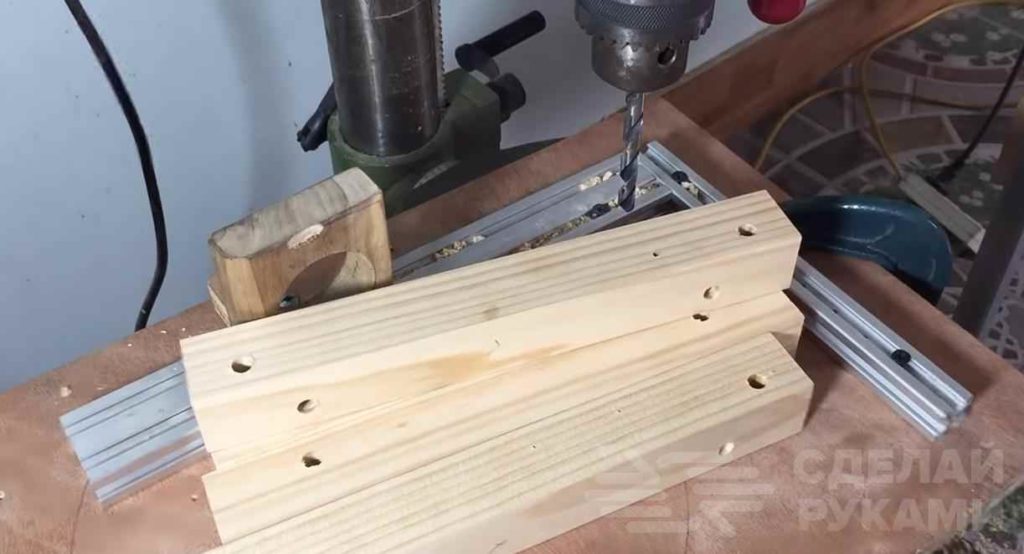

Первым делом отпиливаем четыре деревянных бруска одинаковой длины. По разметке сверлим в них сквозные отверстия.


Рекомендуем также прочитать статью-обзор: как своими руками сделать простое приспособление для гибки квадратных профильных труб.

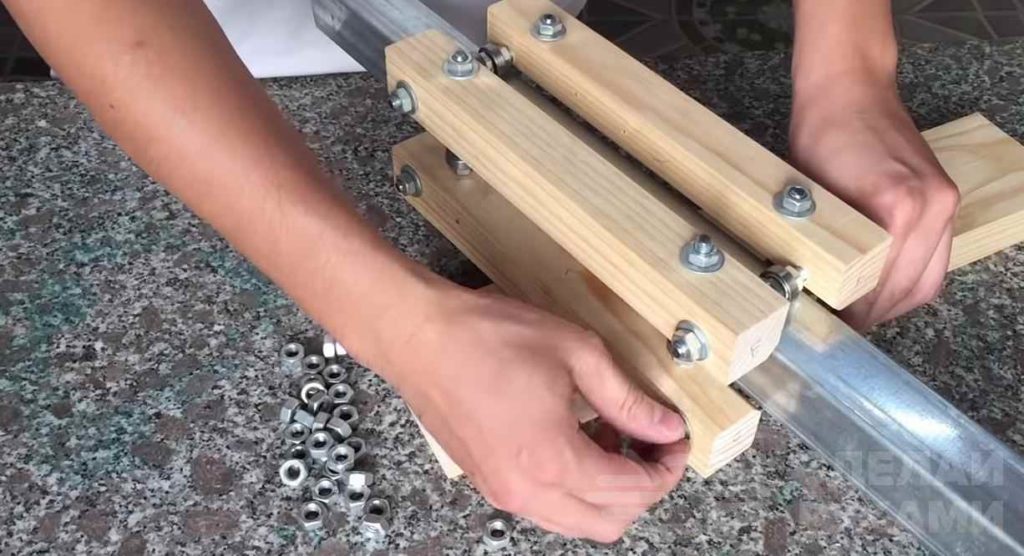

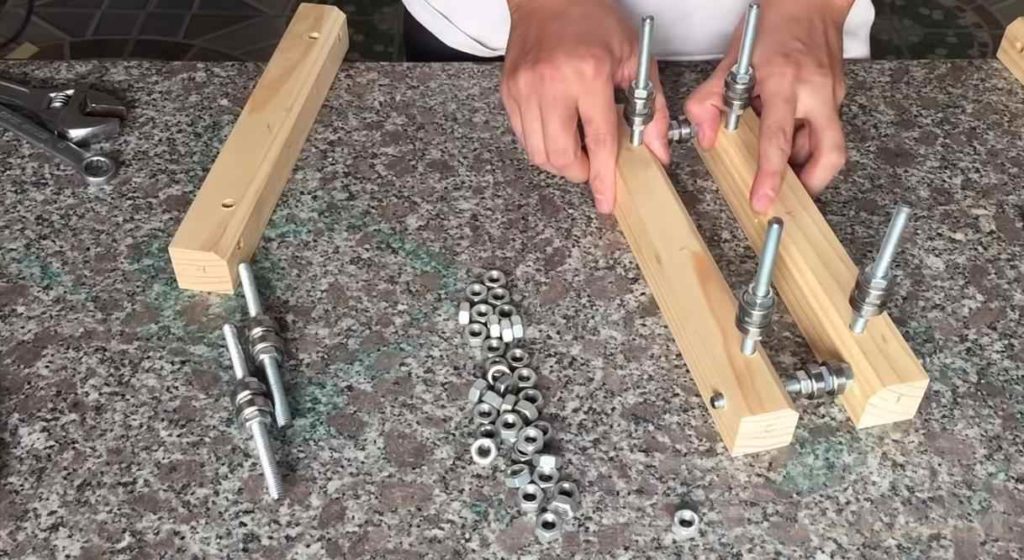

Далее нам потребуются шпильки с гайками и подшипники. Собираем направляющую — между подшипниками будет перемещаться профильная труба квадратного сечения.

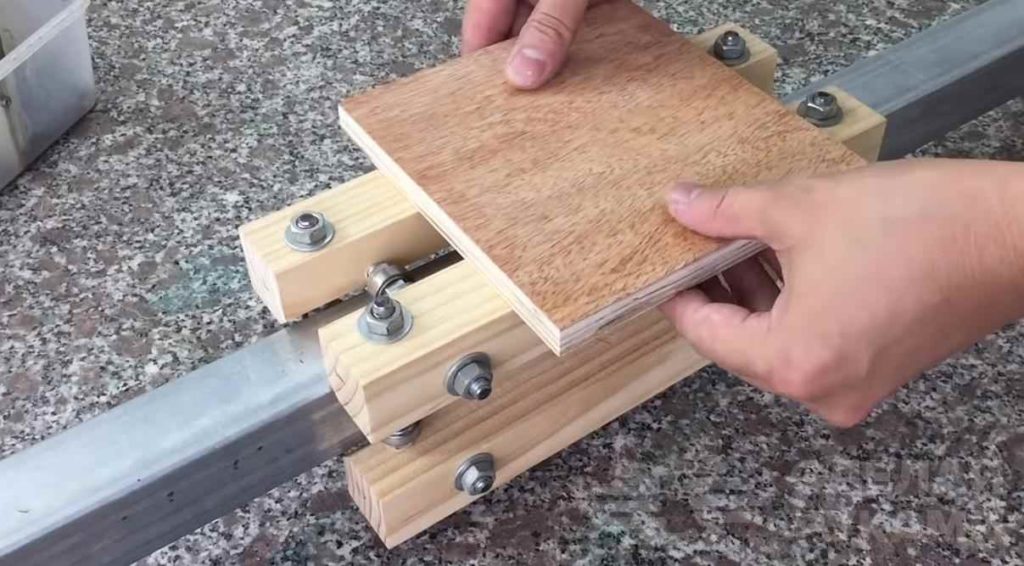

К двум деревянным брускам прикручиваем кусок фанеры (предварительно в нем нужно просверлить отверстия под саморезы).


Основные этапы работ

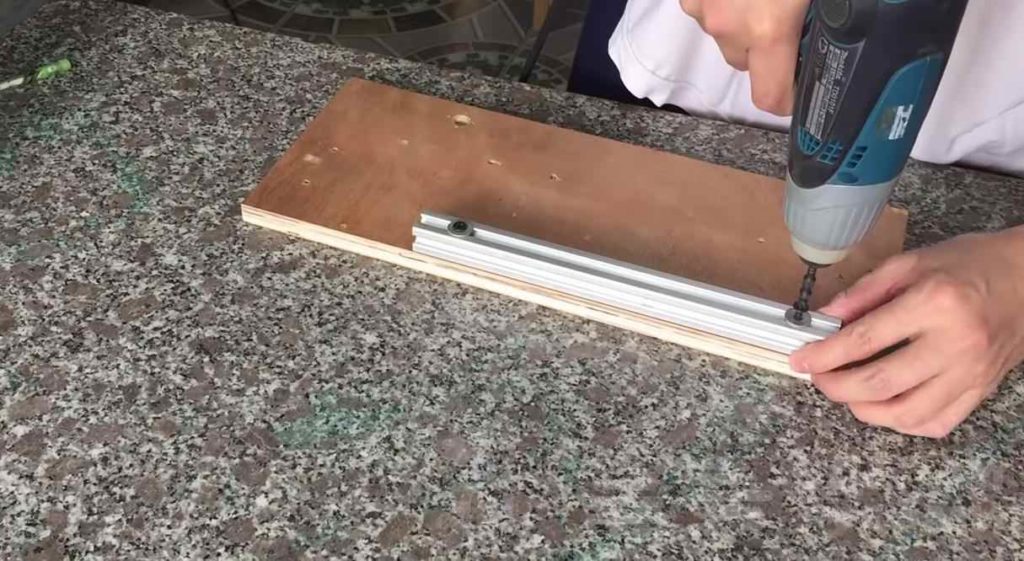

На следующем этапе отрезаем кусок фанеры прямоугольной формы. Прикручиваем к нему направляющую шину для циркулярной пилы. Также нужно прикрутить упор из фанеры.

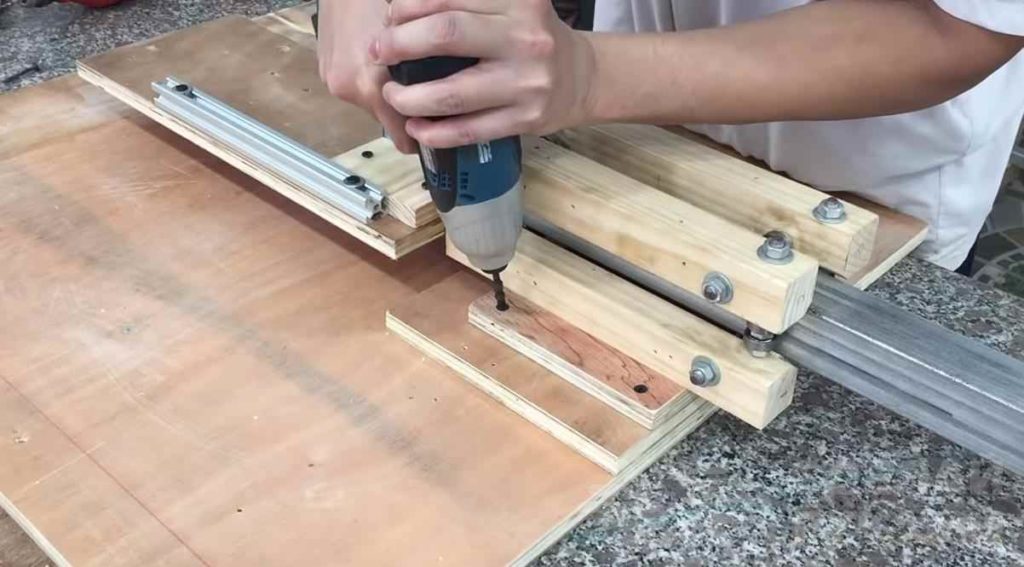

Получившуюся площадку для циркулярки прикручиваем к профильной трубе на саморезы. После этого всю нашу конструкцию крепим к листу фанеры.

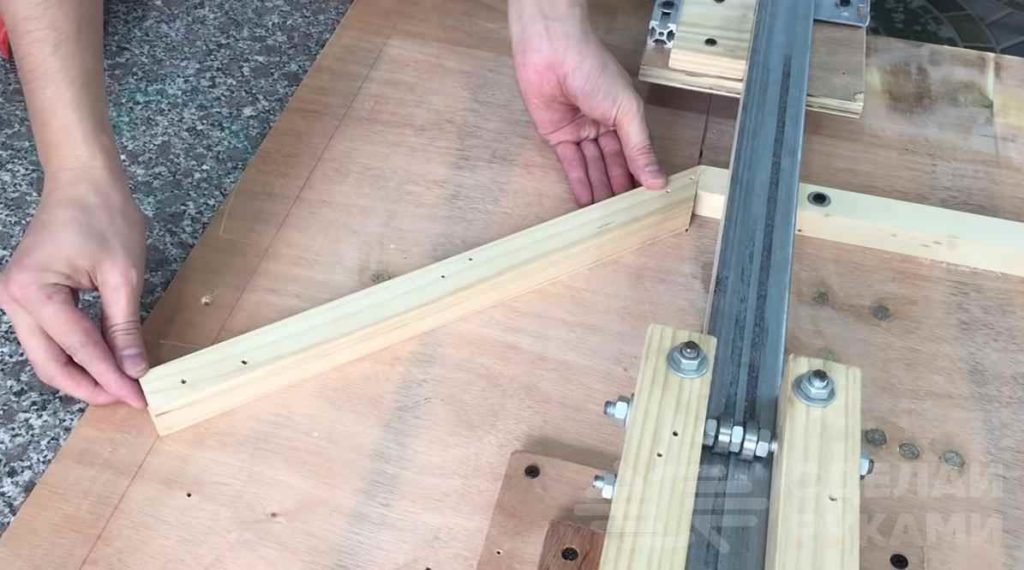

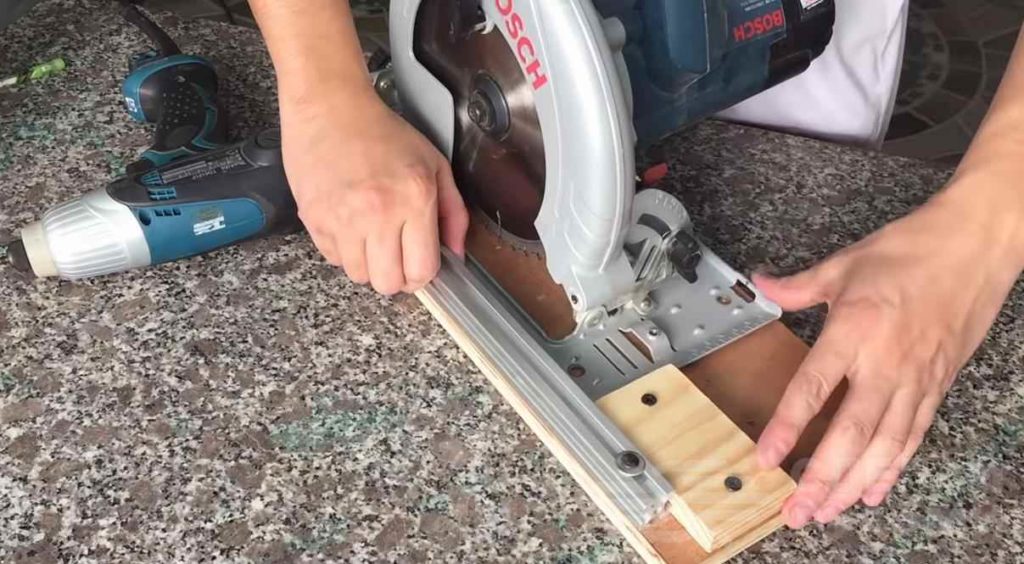

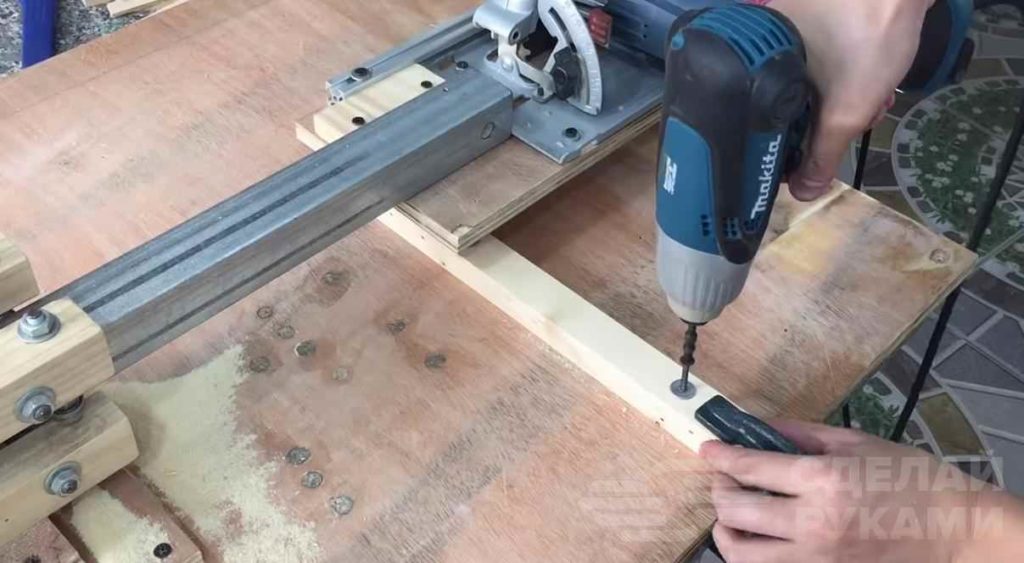

Устанавливаем ручную циркулярку на площадку. Далее крепим к основанию два упора из деревянных брусков под углом 90 и 45 градусов.



Подробнее о том, как сделать распиловочный станок из дисковой пилы, смотрите на видео ниже. Данный обзор создан на основе авторского видеоролика с YouTube канала Amazing Woodworking Techniques.
