Проточка якоря электроинструмента своими руками

Хороший электроинструмент является неотъемлемой частью любой мастерской. Но со временем, по разным причинам, он приходит в негодность.

В данном обзоре автор расскажет нам, как в условиях домашней мастерской провести небольшой ремонт коллектора якоря, чтобы избежать быстрого истирания щеток в процессе работы.

Из основных материалов и инструментов нам понадобятся: шлифовальный брусок, тисы, оправка для подшипника, а также шуруповерт или сетевая дрель.

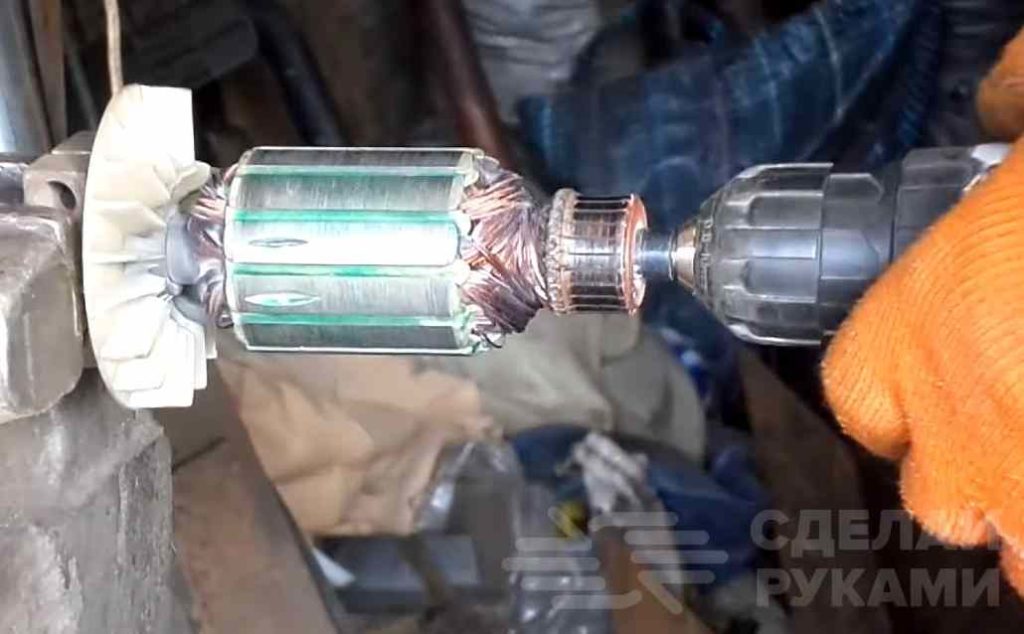

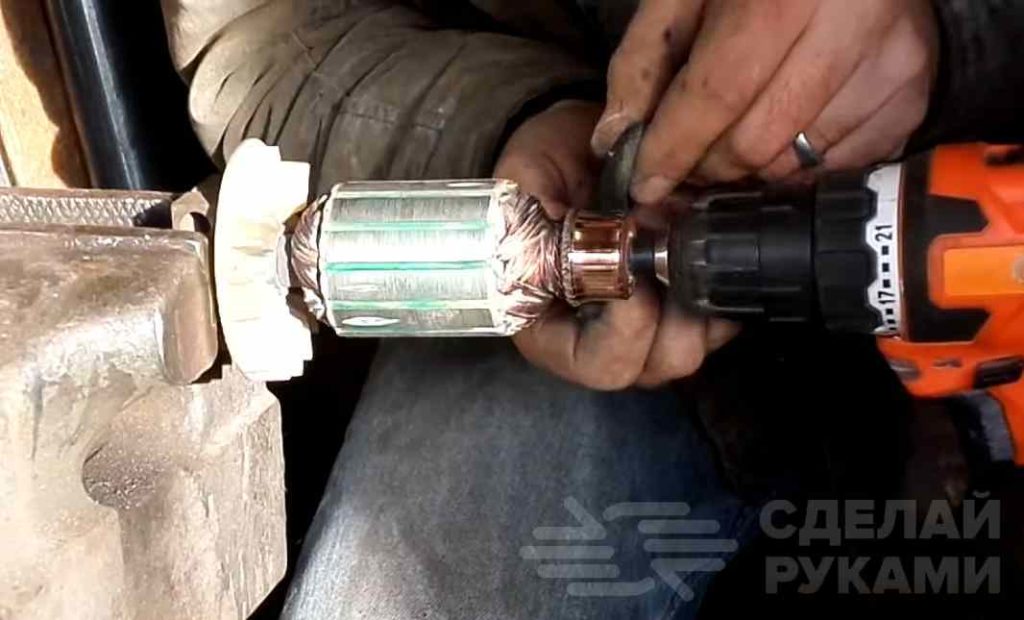

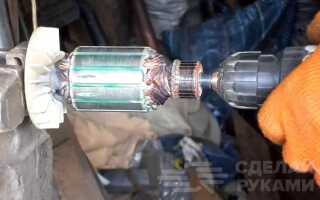

Для начала зажимаем в тисах ротор при помощи оправки, установленной на подшипник в тисах. Зажимаем в патрон шуруповерта или дрели свободный вал ротора и проверяем вращение на наличие биения.

Если биение присутствует, тогда корректируем положение шуруповерта относительно всего вала, и проверяем снова.


Основные этапы работ

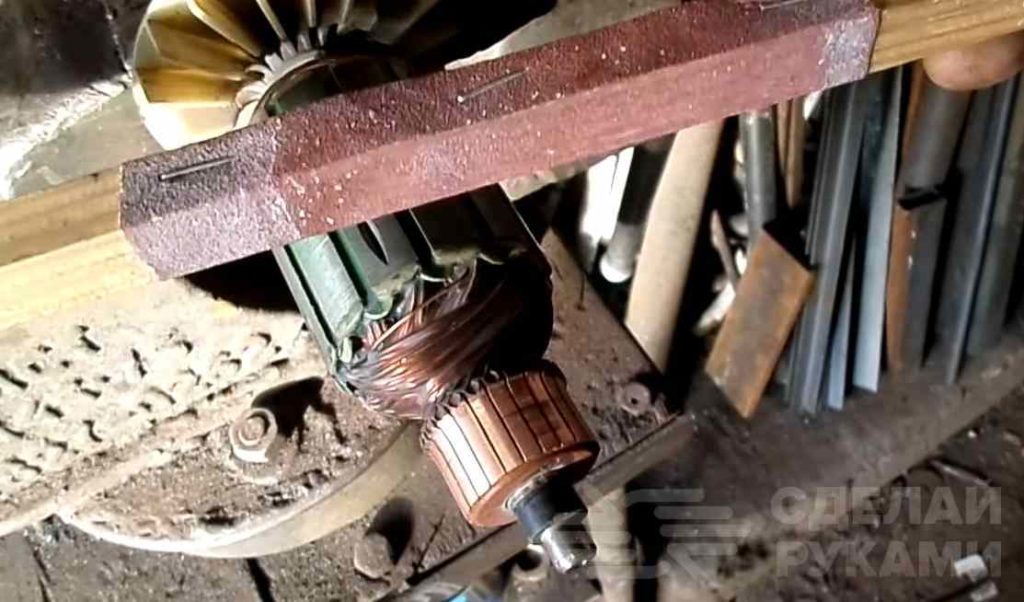

На следующем этапе, когда всё сделано правильно, подготовим шлифовальный брусок. Для этого наждачную бумагу большой зернистости закрепляем на брусок, равный ширине коллектора.


После этого постепенно снимаем нагар и выравниваем заднюю часть коллектора якоря. Но не стоит трогать переднюю часть, поскольку там проделаны неглубокие отверстия, которые нужны для центрирования и исключения биения ротора в подшипнике.

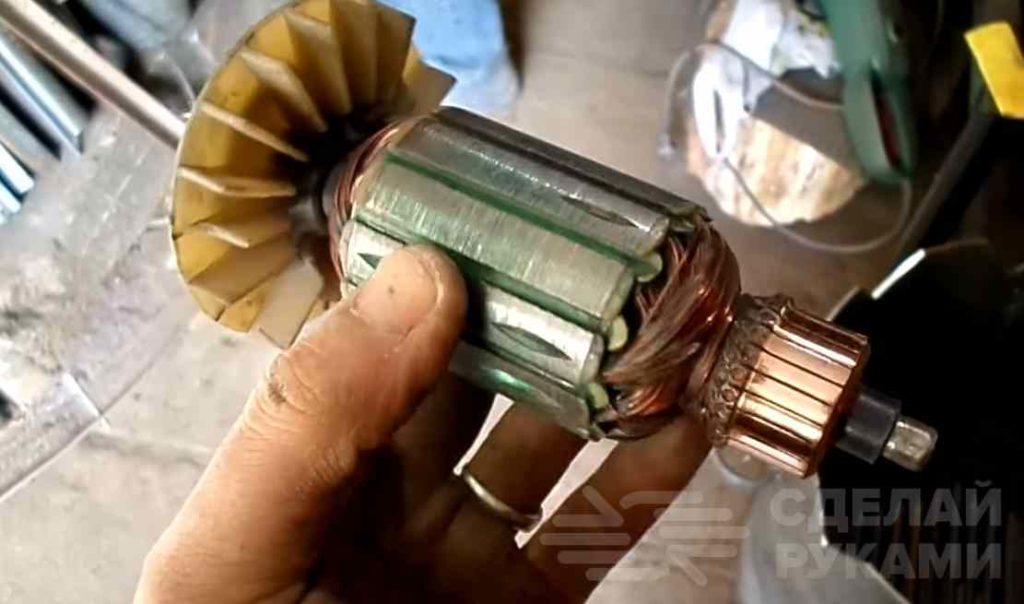

После шлифовки придадим ещё более гладкую поверхность. Для этого берём полоску наждачной бумаги с ещё большей зернистостью и продолжаем шлифование. Чтобы отполировать всю поверхность используем пасту ГОИ, нанесённую на мягкую ткань.


Для шлифования коллектора якоря УШМ можно не использовать оправку подшипника, а зажать сам редуктор в тисах и провести те же операции.

Следует заметить, что такой ремонт — не панацея от проблем, а всего лишь временное избавление от недостатков. Со временем всё равно придётся заменить весь ротор, так как истирание будет происходить и дальше.


Данный обзор создан на основе авторского видеоролика с YouTube канала Авраменко Garage. Подробное выполнение всех операций по расточке коллектора якоря можно посмотреть на видео ниже.
