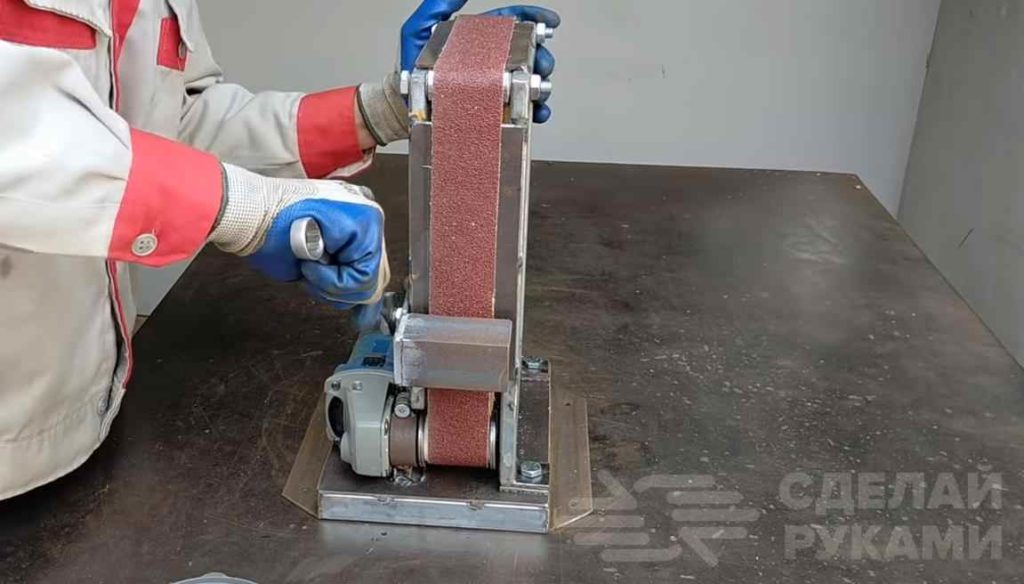

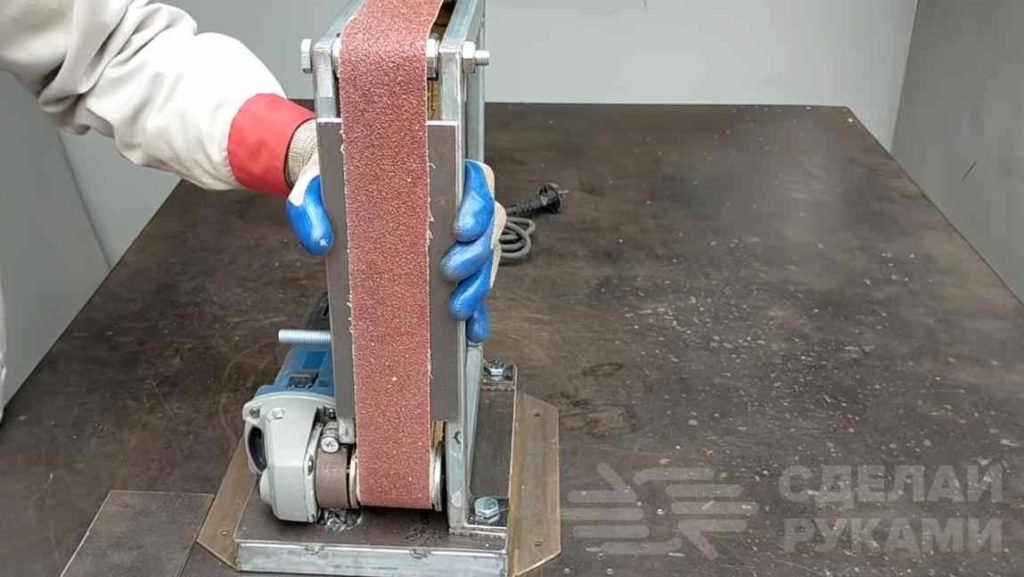

Настольный шлифовальный станочек из маленькой болгарки

Для быстрой и качественной обработки заготовок из металла и дерева можно использовать шлифовальный станок. Причем его совсем необязательно покупать.

Изготовить самодельный шлифстанок (гриндер) для мастерской можно на основе маленькой болгарки, которая будет выступать в качестве привода.

На вал редуктора болгарки будет надеваться самодельный приводной ролик для шлифовальной ленты.

Содержимое

  • 1 Как сделать основание для гриндера
  • 2 Изготовление приводного ролика
  • 3 Основные этапы работ
  • 4 Изготовление натяжного ролика
  • 5 Финальная часть изготовления станка

Как сделать основание для гриндера

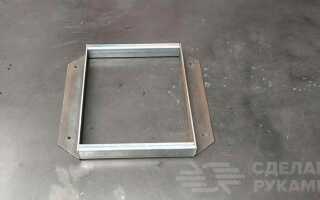

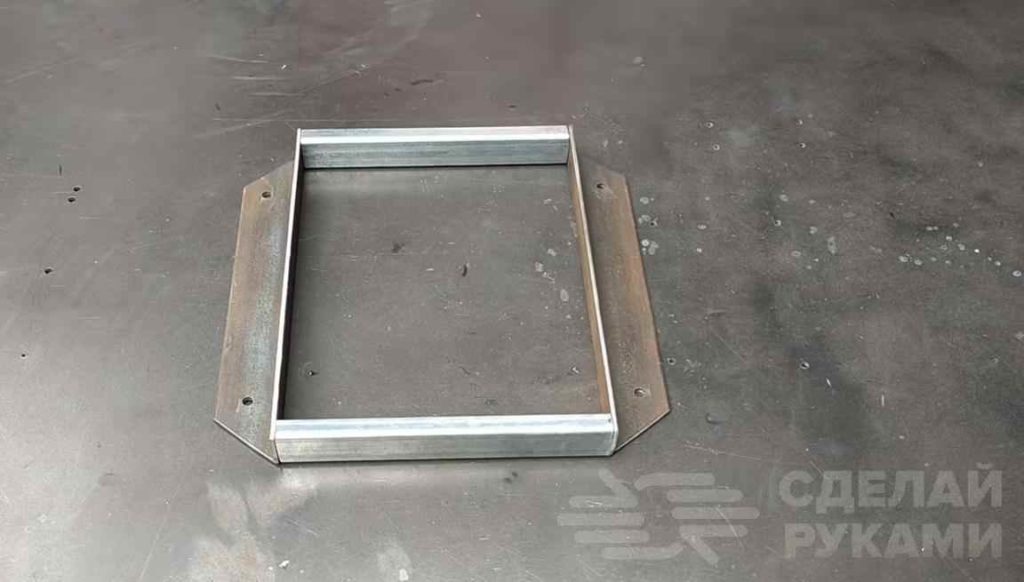

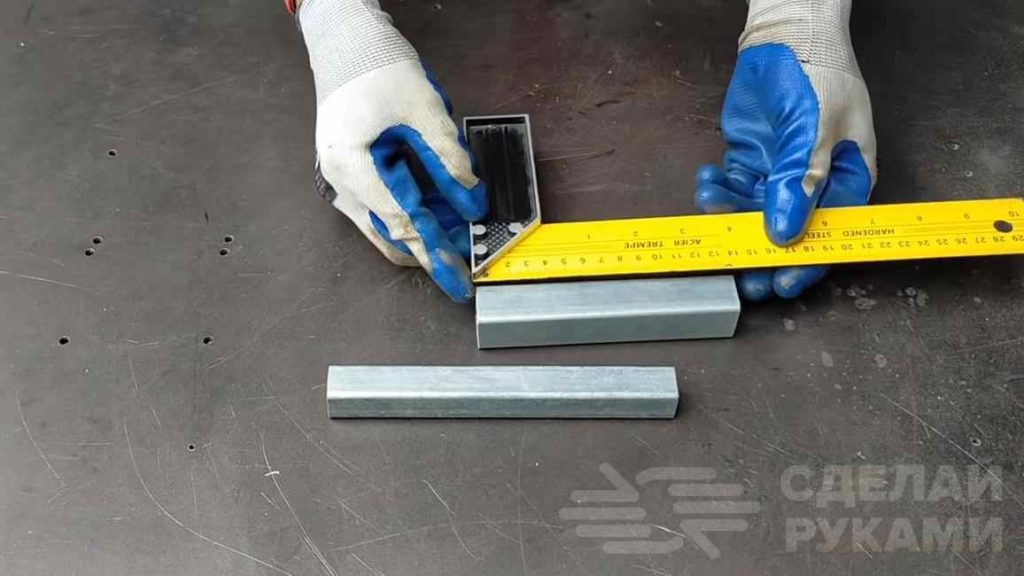

Первым делом из двух отрезков уголка и двух кусков профильной трубы необходимо сделать основание. В уголках сверлим по два отверстия для крепления шлифовального станка к столу.

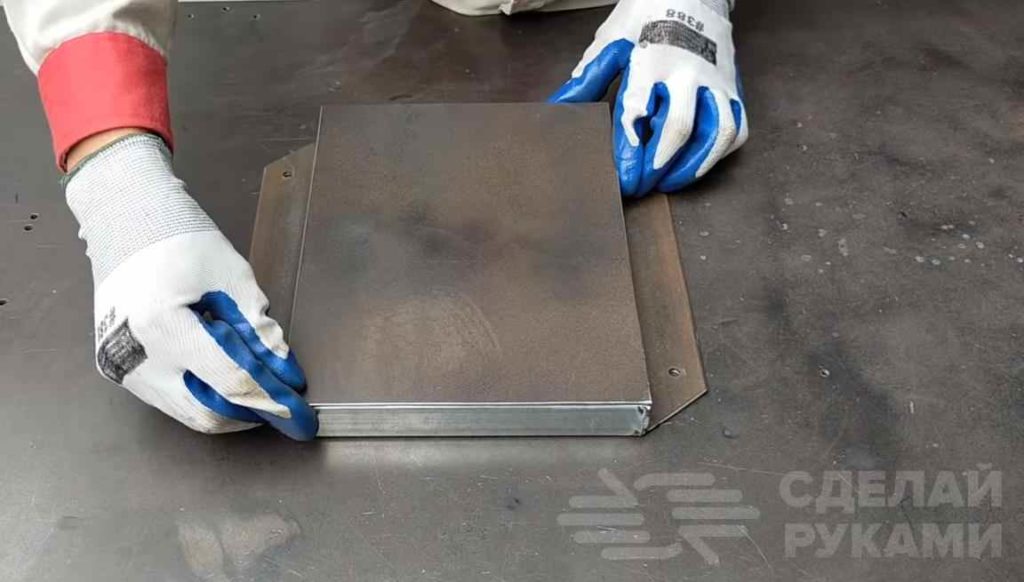

Далее из листового металла вырезаем пластину подходящего размера, и привариваем ее к основанию.


Советуем также прочитать обзорную статью на тему: как сделать настольный мини гибочный станок с вертикальным прижимом.

Изготовление приводного ролика

Сделать приводной ролик можно из куска деревянного кругляка, удлиненной гайки и двух круглых пластин.

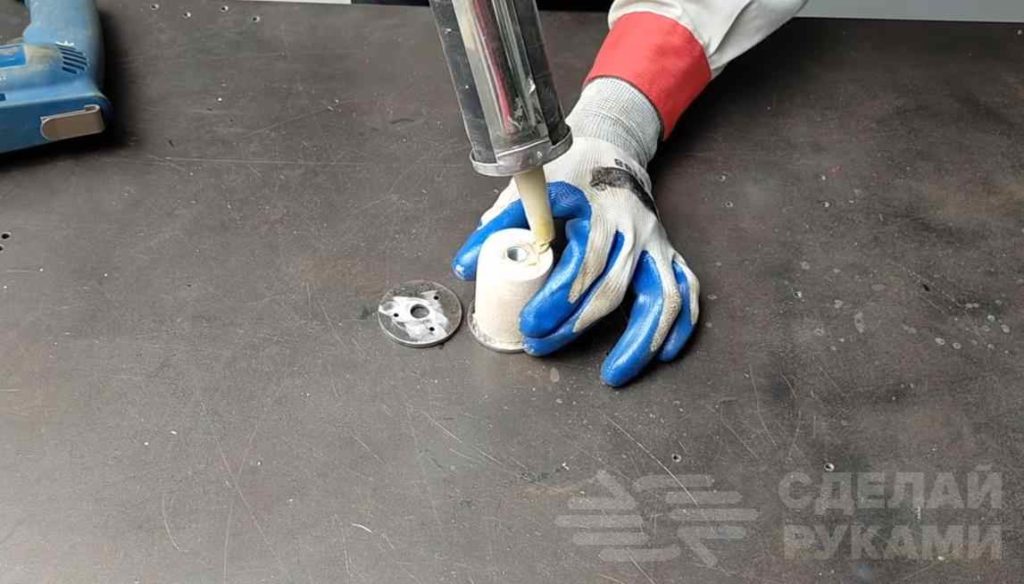

В деревянной заготовке сверлим по центру отверстие, после чего запрессовываем в него удлиненную гайку, нанеся на нее клей.

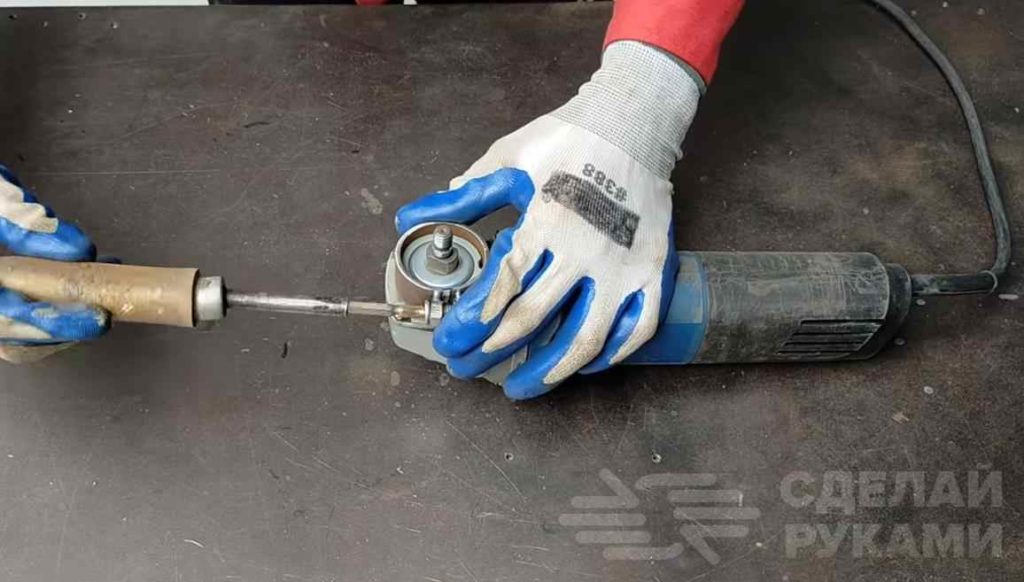

Потом накручиваем заготовку на вал УШМ и придаем ей бочкообразную форму. По торцам ролика прикручиваем стальные круглые пластины.

Основные этапы работ

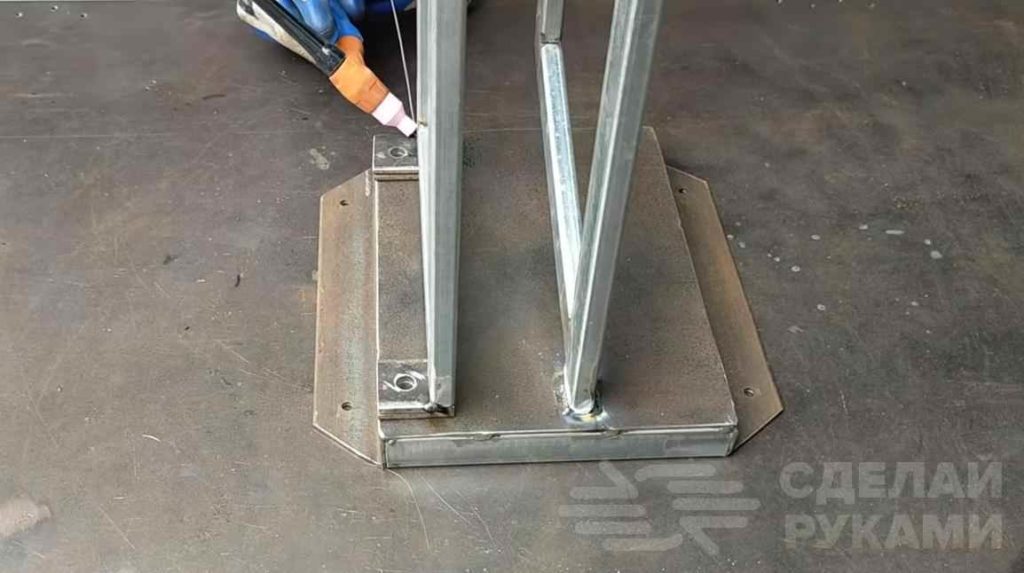

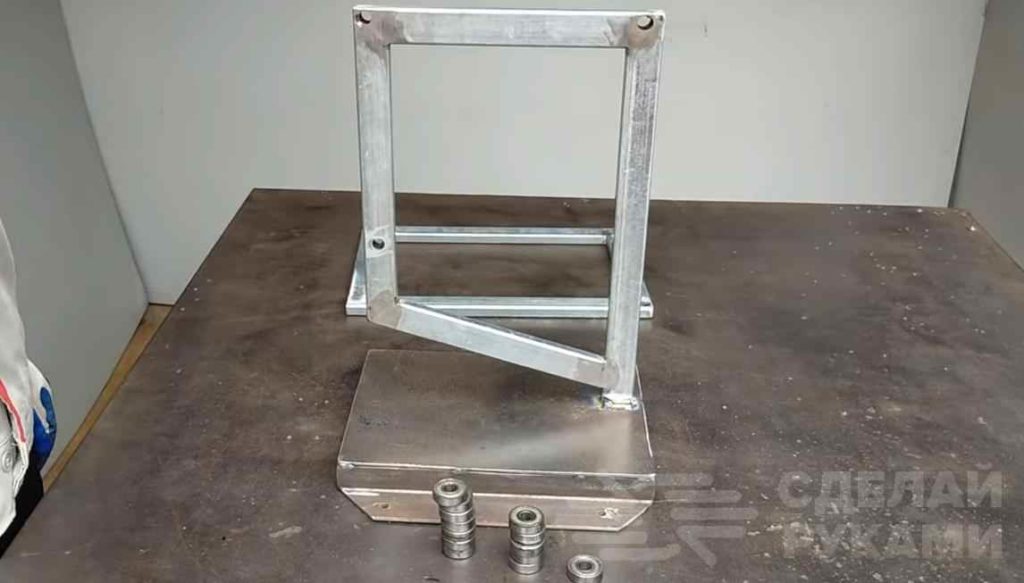

На следующем этапе из кусков профильной трубы автор сваривает две рамки. Одну из них привариваем к основанию.

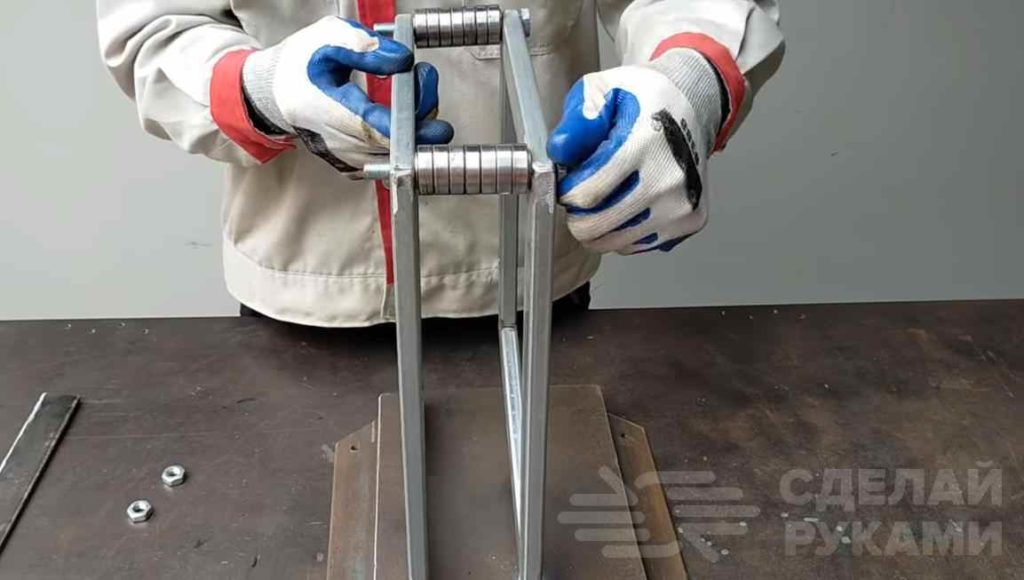

Вторая рамка крепится к первой с помощью болтового соединения. На болты надеваем подшипники (это будут ролики для шлифовальной ленты)


К нижней части второй рамки привариваем «уши» из металлических пластин с отверстиями, и крепим к основанию на болты.


Из куска круглой трубы и двух гаек делаем хомут, который устанавливаем на болгарку. Фиксируем хомут при помощи болта. Затем накручиваем на вал приводной ролик.

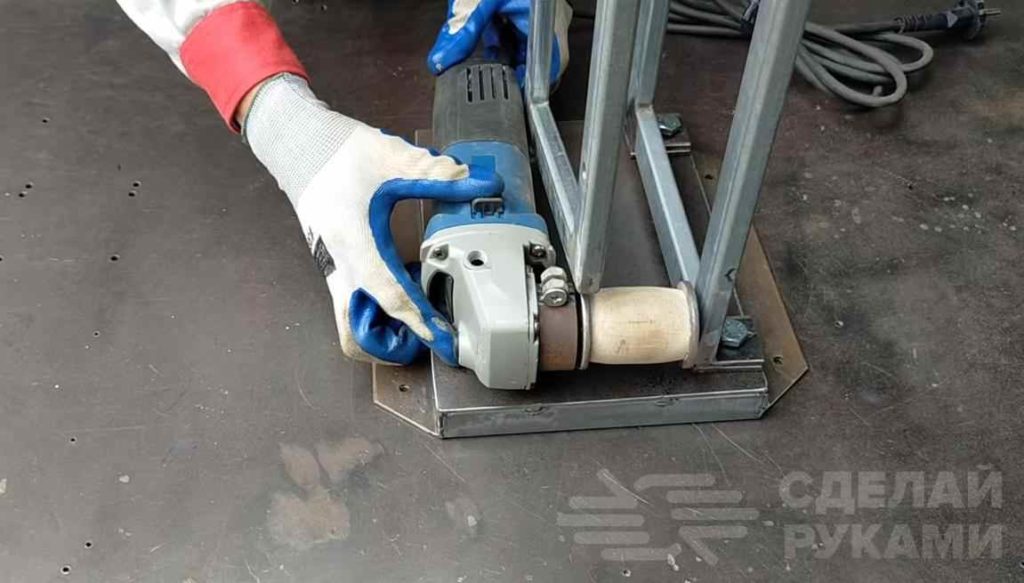

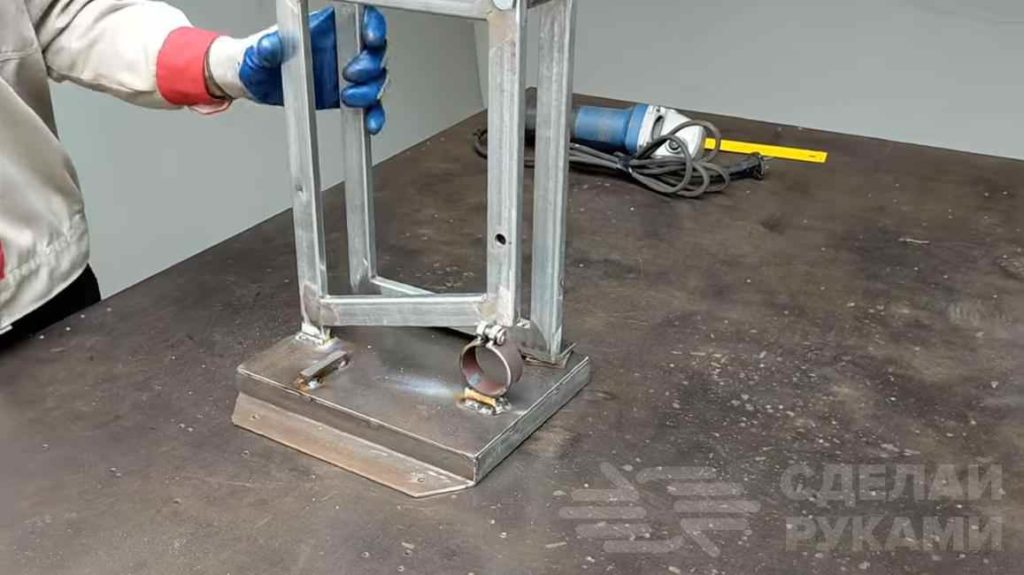

Болгарка будет находится в нижней части конструкции (на основании). Выставляем ее в нужном положении и привариваем ограничитель. Хомут также надо приварить к основанию.



Изготовление натяжного ролика

Далее необходимо будет изготовить регулируемый натяжной ролик для шлифовальной ленты. Для этого нам потребуется два куска профильной трубы разного размера (одна труба должна входить в другую).

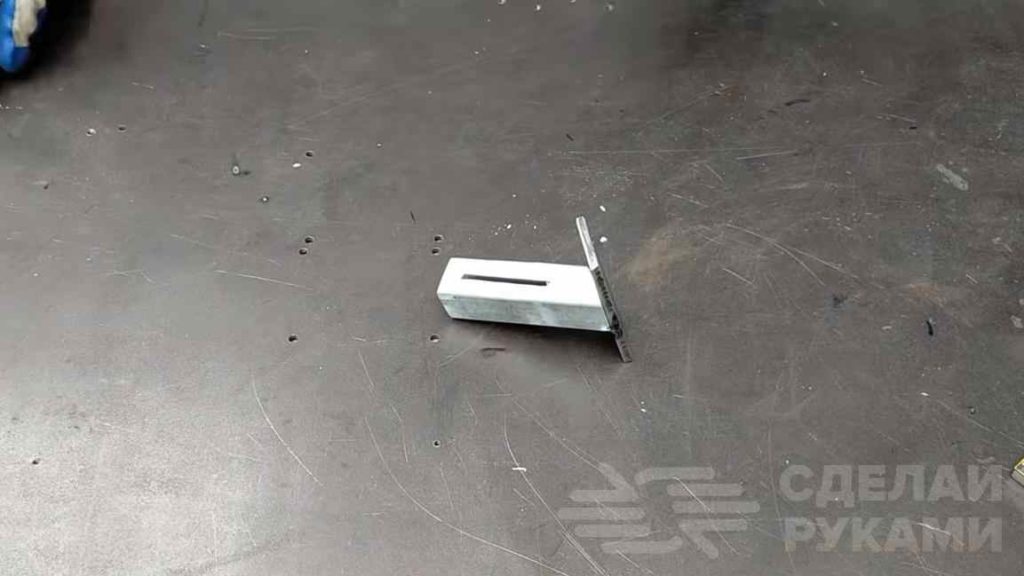

Профиль большего размера привариваем к металлической пластине и делаем в нем продольную прорезь.

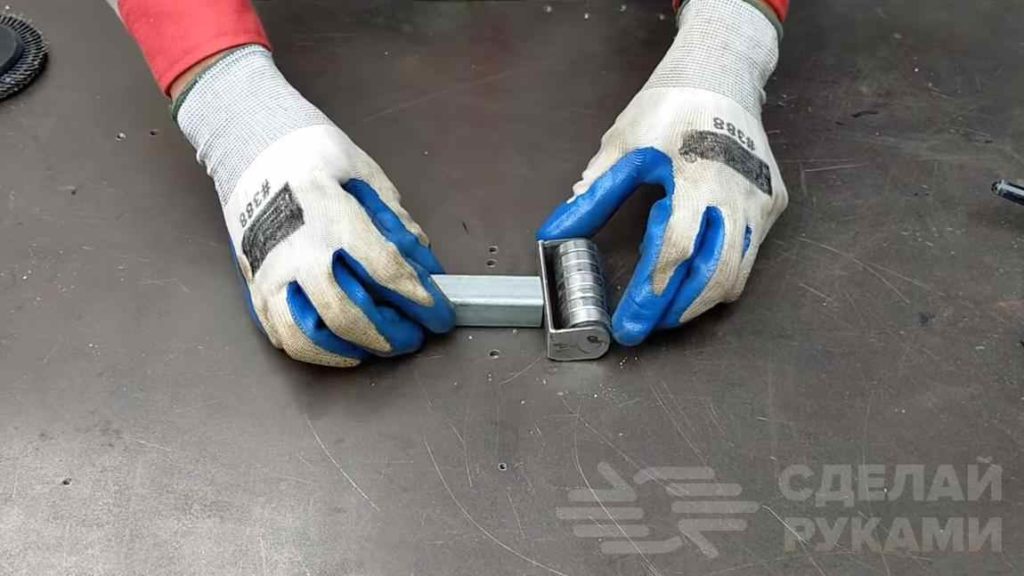

Вторую профильную трубу привариваем к раме с натяжным роликом. Сам ролик сделан из шпильки и подшипников. Торцы шпильки приварены к боковым частям рамы.

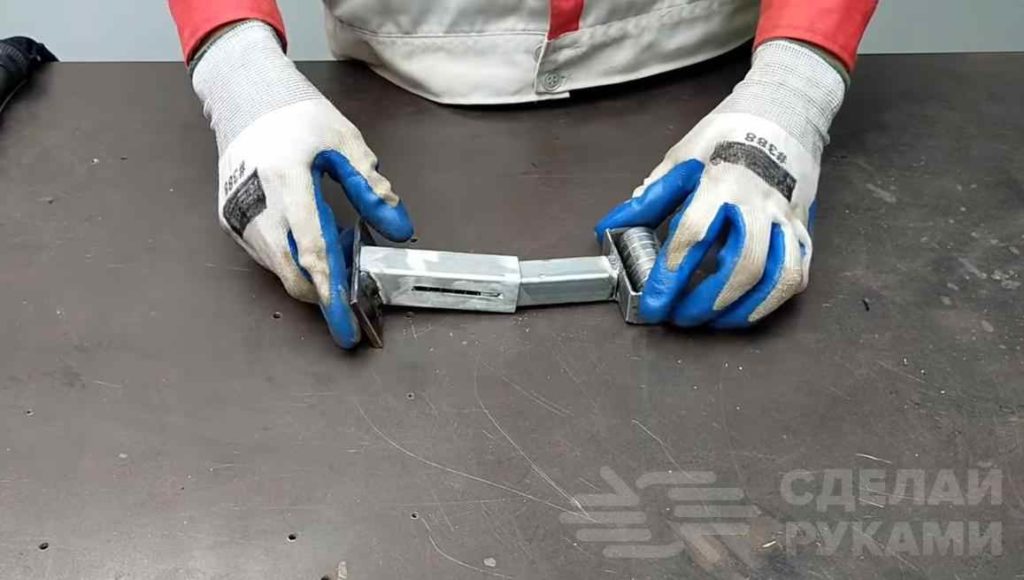

В профтрубу большего размера вставляем пружину, а затем профиль с роликом. Выставив необходимую длину, фиксируем при помощи самореза. Привариваем натяжной блок к раме.



Возможно, вам также интересно будет узнать, как сделать пружину любого диаметра и размера.

Финальная часть изготовления станка

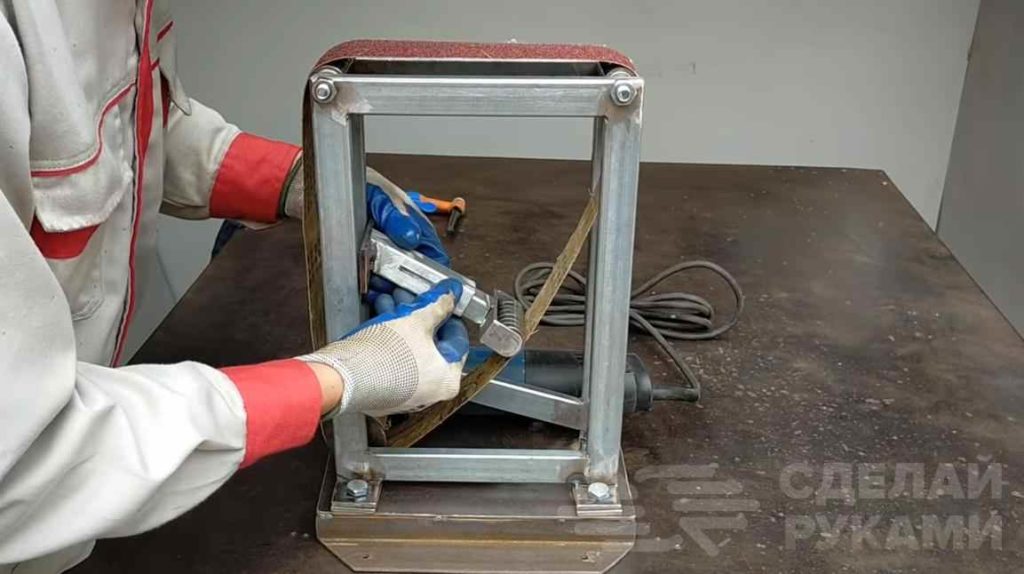

В завершении останется только изготовить и установить недостающие элементы конструкции. В частности, необходимо будет приварить опорные пластины для шлифовальной ленты спереди и сверху рамы.

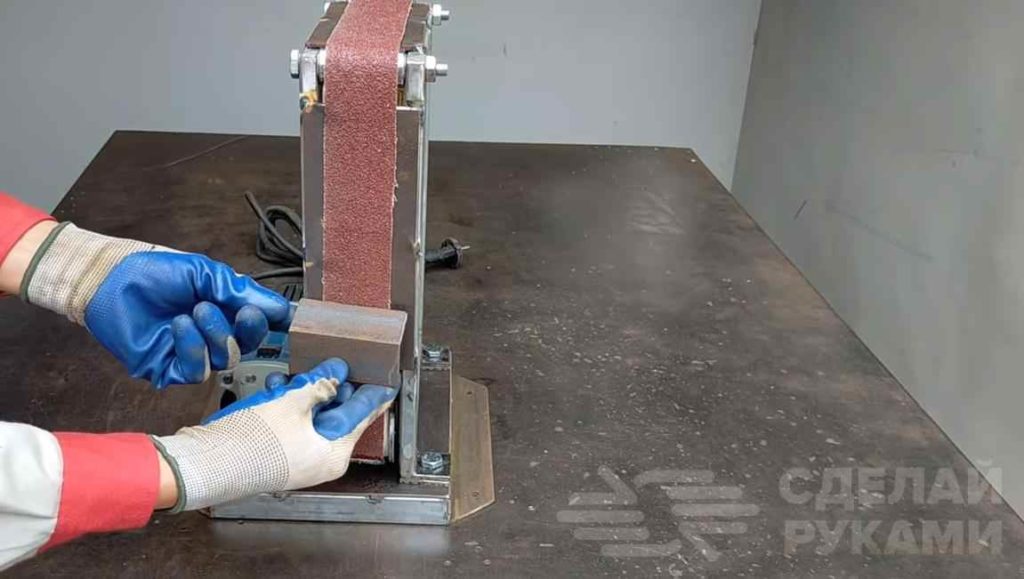

Затем из куска металлического уголка автор изготавливает самый простой подручник. Крепится он тоже к раме.



Далее зачищаем металл болгаркой с лепестковым кругом, и можно красить. Самоделка готова!

Подробно о том, как сделать настольный шлифовальный станочек из маленькой болгарки, можно посмотреть в видеоролике ниже. Данная идея принадлежит автору YouTube канала Kwando Technic.
