Насадка для паяльника из медного кабельного наконечника

В данном обзоре автор показывает, как сделать простую насадку для электрического паяльника, с помощью которой можно выполнять лужение и пайку проводов.

Основой для нашей самоделки послужит медный наконечник для кабеля. Купить его можно в любом магазине, где продаются комплектующие для электромонтажа.

Паяльник подойдет любой, главное — чтобы жало было съемное. Ну и, конечно, чем мощнее, тем лучше.

Рекомендуем также прочитать статью-обзор: как сделать автономную ванну для пайки электрических проводов. Это альтернатива самодельной насадке, о которой идет речь в данном статье.

Изготовить саму насадку очень просто, и это не займет много времени. Для этого потребуется медный наконечник для кабелей подходящего размера, болт и гайка. Можно использовать медный болт.

Основные этапы работ

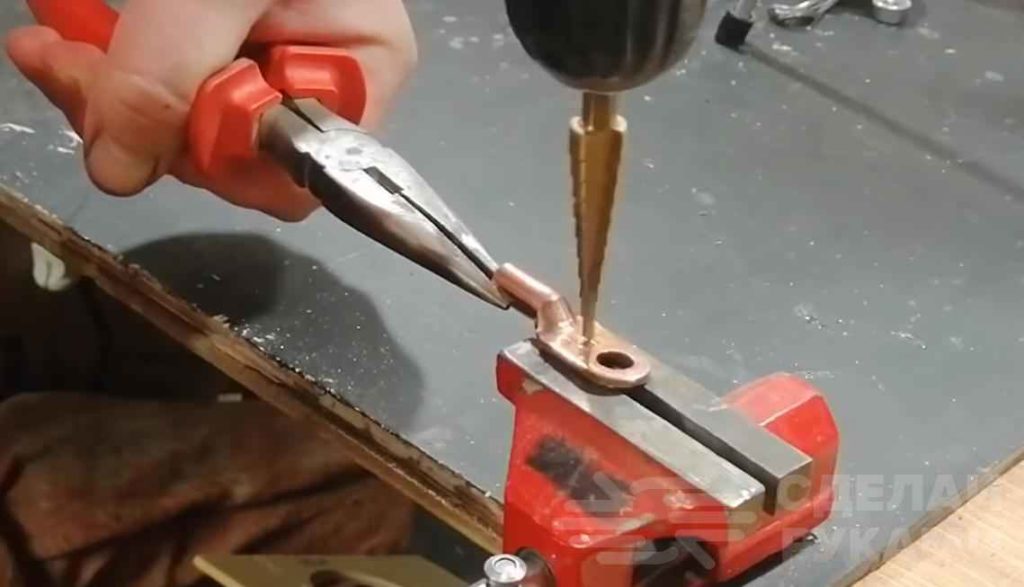

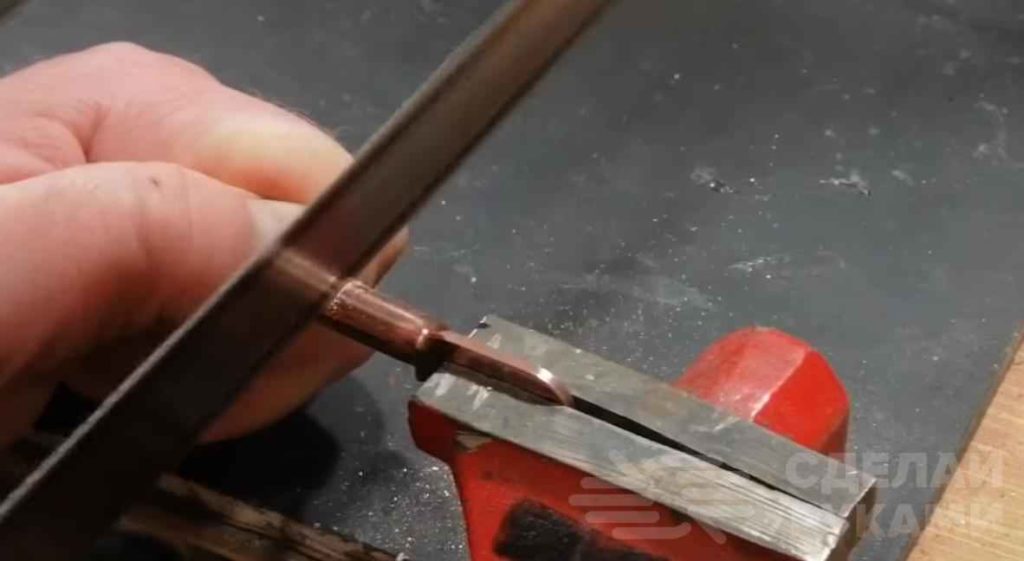

Первым делом автор укорачивает часть медной трубки, чтобы был лучший прогрев. А для более быстрого нагрева необходимо просверлить отверстие ближе к трубке.



Ну а дальше все просто: вставляем болт в просверленное отверстие и фиксируем его с помощью гайки.

Убираем жало паяльника и вместо него вставляем насадку. Сам паяльник крепим в слесарных тисках. Можно пользоваться!


У нас получился своего рода маленький тигель. Расплавляем в нем олово, а потом окунаем в него конец провода или скрутку.

Подробнее о том, как сделать такую насадку для паяльника, можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала «100 ПУДОВО».
