Направляющая линейка с эксцентриковым зажимом

Для раскроя листов фанеры, ДСП, OSB, а также других листовых материалов удобно использовать направляющую линейку с эксцентриковым зажимом. В данном обзоре автор рассказывает, как сделать ее своими руками.

Особенность направляющей линейки заключается в том, что для ее фиксации не требуется использовать струбцины. Приспособление устанавливается по разметке и фиксируется с помощью эксцентрикового зажима.

Также в конструкции направляющей линейки предусмотрен регулируемый упор, благодаря чему можно устанавливать ее на заготовки разной ширины. Максимальный захват равен ширине стандартного листа фанеры (1520х1520 мм).

Если вам часто приходится иметь дело с заготовками из дерева и фанеры, рекомендуем прочитать статью: как сделать разметочный инструмент для столярных работ своими руками.

Основные этапы работ

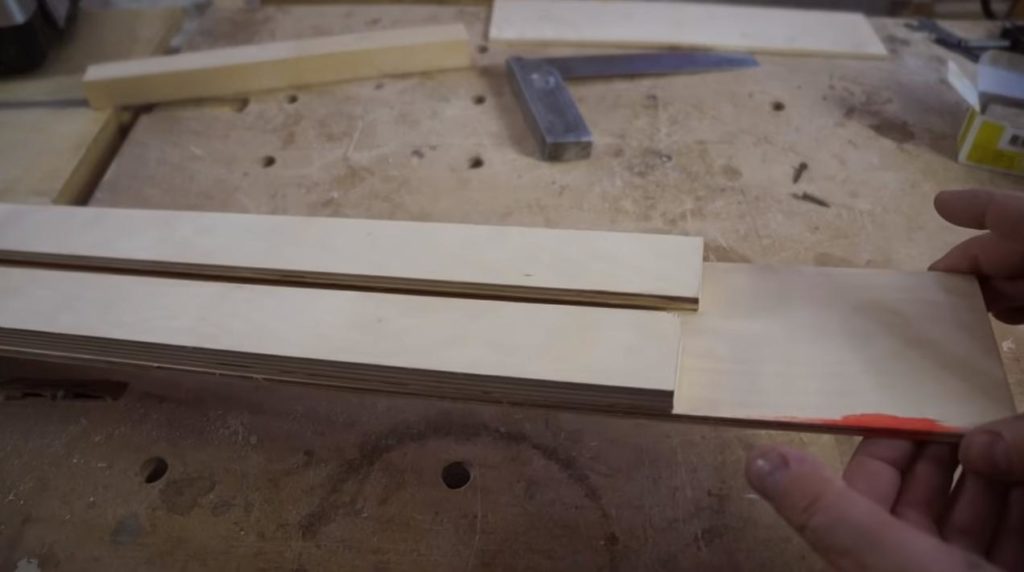

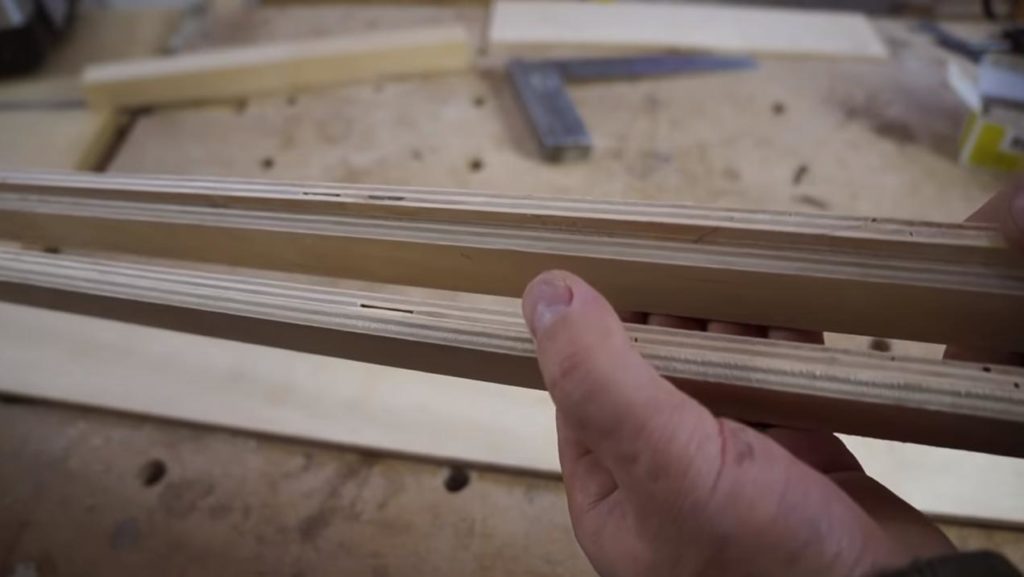

Первым делом необходимо будет отрезать две рейки из фанеры. В них автор выбирает четверть (это можно сделать на циркулярной пиле или с помощью ручного фрезера). После этого приклеиваем обе рейки к основанию из фанеры параллельно друг другу.

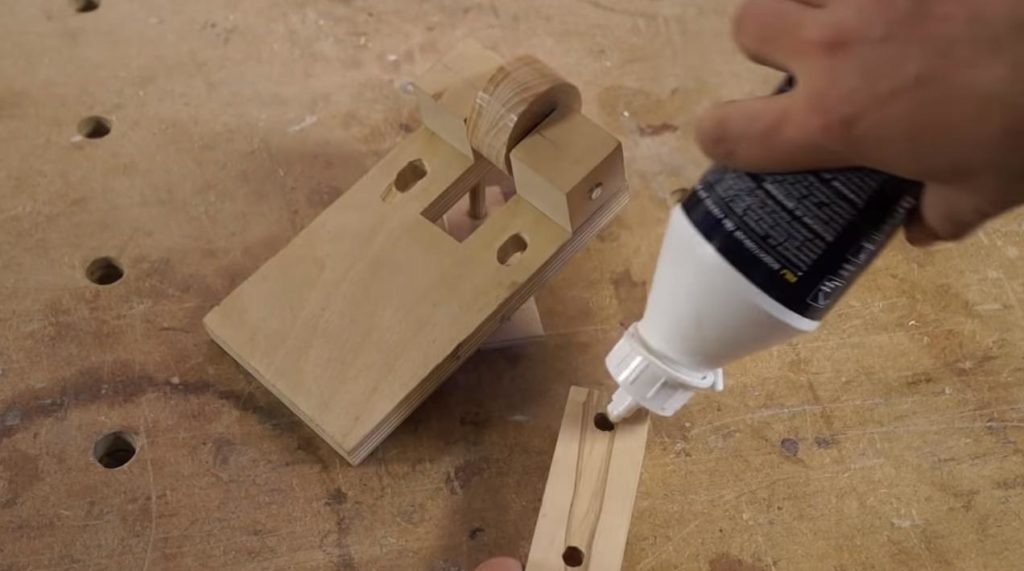

От края основания отступаем 100 мм, и затем приклеиваем две рейки. Оставшийся свободный участок нужен для крепления эксцентрикового зажима. Далее автор изготавливает сам зажим с эксцентриком.

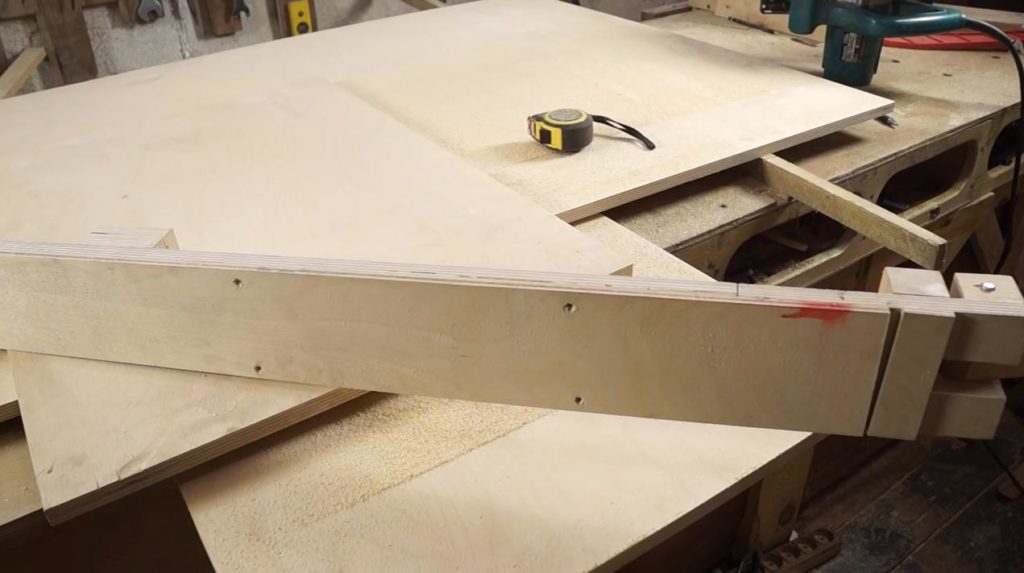

На следующем этапе крепим эксцентриковый блок и регулируемый упор к основанию и проверяем работоспособность конструкции. Самодельное приспособление готово, можно работать!


Данный материал создан на основе видеоролика с YouTube канала «Александр Климов». Подробный процесс изготовления направляющей линейки смотрите на видео.
