Наконец-то правильный арматурогиб. Делаем своими руками

Каким должен быть правильный арматурогиб? Конечно же, удобным в использовании и функциональным. В данном обзоре автор показывает, как сделать такую приспособу своими руками.

Основные материалы для изготовления самодельного арматурогиба — подшипники и профильная труба. Также потребуются отрезки уголка и круглой трубы.

Преимущество этого арматурогиба заключается в его универсальности. Используя разную оснастку, можно выполнять различные операции.


Стоит отметить, что на этом арматурогибе можно гнуть не только арматуру и круглые прутки разного диаметра, но также квадратные прутки и полосы из металла. Сделать такую приспособу очень просто.

Рекомендуем также прочитать обзор на тему: как изготовить ручной арматурогиб из изношенного опорного подшипника.

Основные этапы работ

Первым делом необходимо будет сделать корпус для подшипника. Для этого мастер отрезает кусок круглой трубы и вырезает часть стенки.

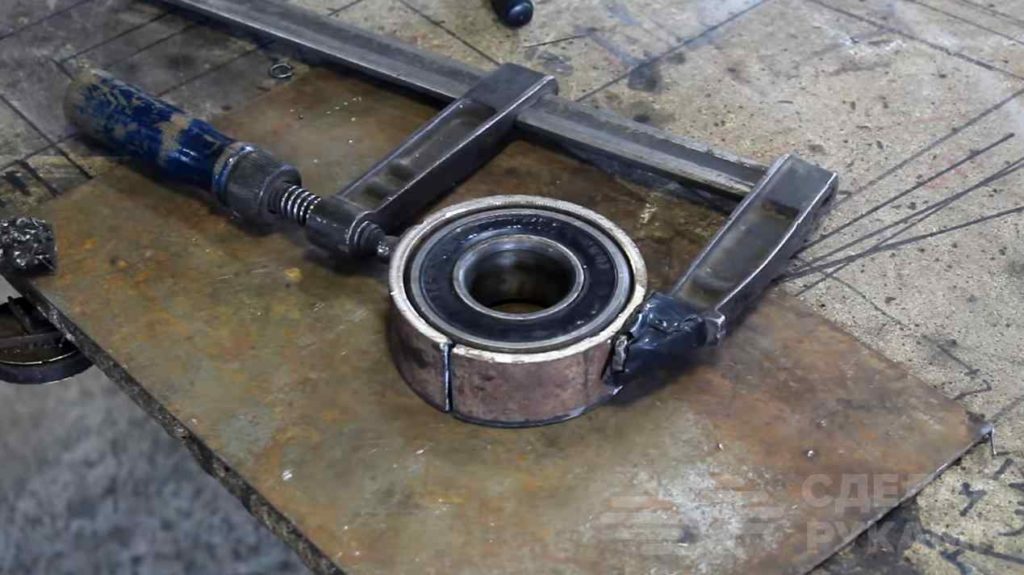

Надеваем заготовку на подшипник, стягиваем при помощи струбцины, и обвариваем. Сварной шов зачищаем болгаркой.

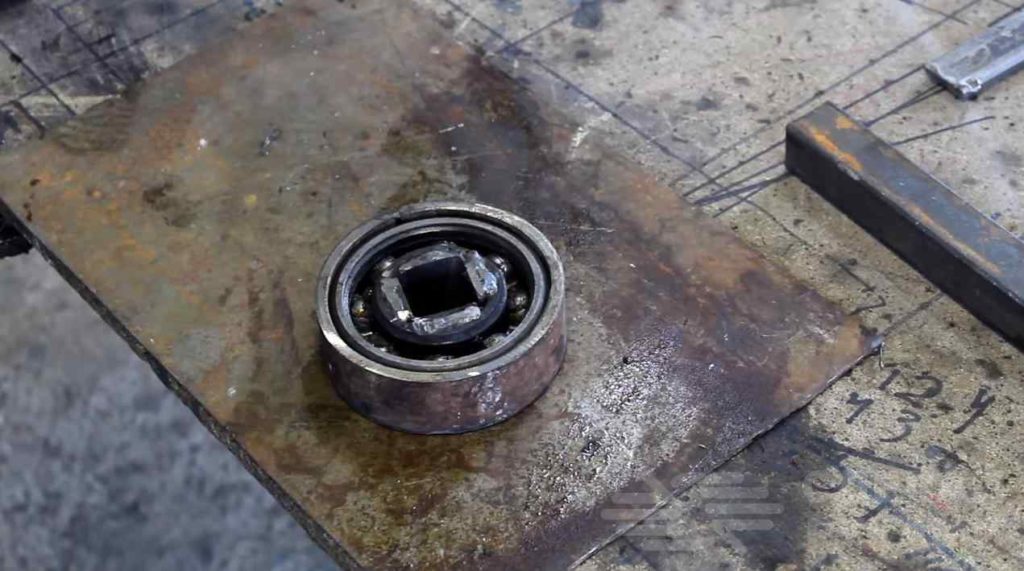

Далее к внутренней обойме подшипника автор приваривает два отрезка уголка. Надо установить их таким образом, чтобы получился квадратный профиль.


От круглой трубы мастер отрезает шесть одинаковых заготовок, которые необходимо сварить вместе. К корпусу подшипника автор приваривает профильную трубу, а к ней — отрезки круглой трубы.

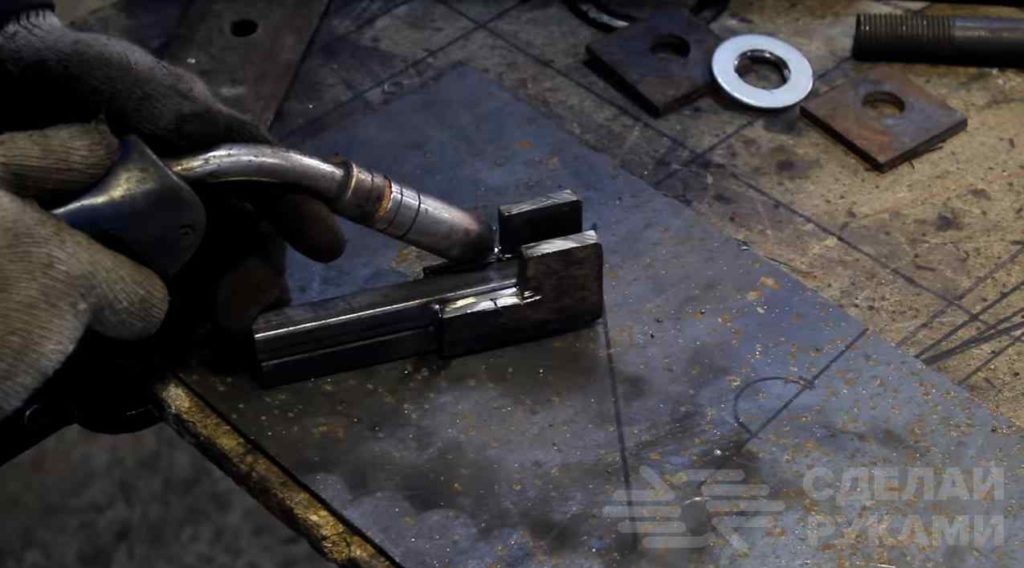

После этого из профиля и кусков стальной пластины необходимо сварить оснастку для арматурогиба.

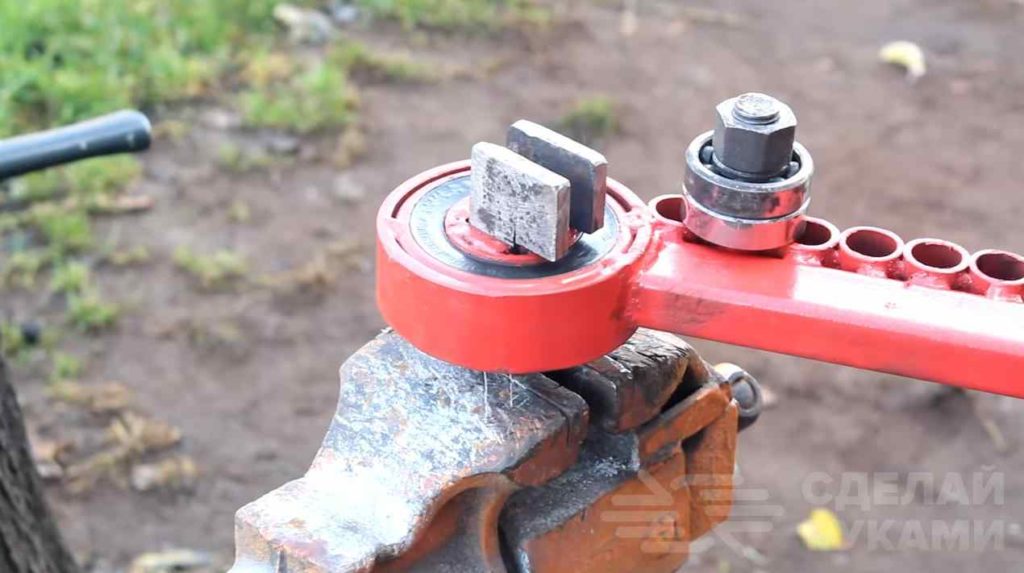

Все детали нужно отшлифовать и покрасить. Оснастку устанавливаем в центральный подшипник. Болт с двумя маленькими подшипниками в одной из отверстий на ручке.

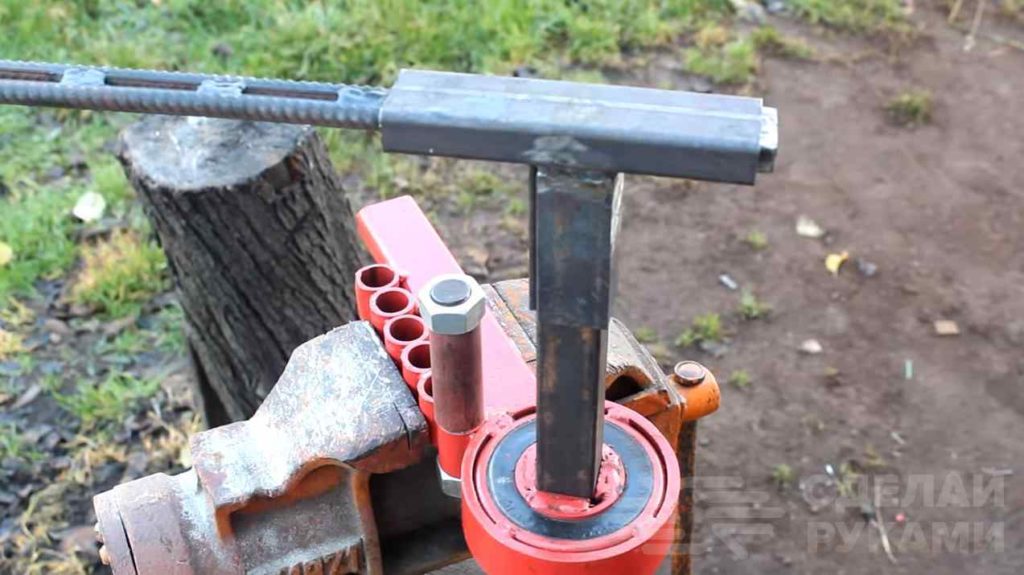

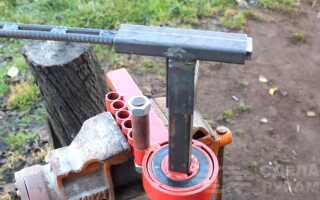

Приспособление фиксируется в слесарных тисках. Для удобства работы автор сделал также рычаг из арматуры, который вставляется в ручку.

Подробно о том, как самому изготовить правильный арматурогиб своими руками из профтрубы и подшипников, можно посмотреть на видео.
