Мощный пресс своими руками из гидравлического домкрата

Процесс выпрессовки старых подшипников или сжимание необходимой детали требует много сил и времени (если это делается вручную).

Лучше всего воспользоваться специальными приспособлениями для облегчения этого процесса, а именно — самодельным прессом.

Для его изготовления нам понадобятся следующие материалы: квадратные трубы различных диаметров, круглая труба, толстая арматура, листовая сталь и мощный гидравлический домкрат. Из инструментов необходимы:

  • отрезной и сверлильный инструмент;
  • сварочный аппарат;
  • слесарный инструмент для обработки металла.

Для начала необходимо сделать раму пресса. Для этого отрезаем по два одинаковых отрезка квадратной профильной трубы различного сечения.

В одной из труб, которая большего размера, прорезается сквозное квадратное отверстие с двух сторон (нужно отступить от края по 2 см).

На второй трубе отверстие делается только на одной стороне. Устанавливаем трубы меньшего размера в трубы, и привариваем со всех сторон.


Основные этапы работ

На следующем этапе вырезаем из листовой стали заглушки на торцы труб. Свариваем всё вместе и зачищаем сварные швы. Далее подготовим площадку для домкрата и прижимную пластину.

Вырезаем квадратные заготовки, сверлим необходимые отверстия и нарезаем резьбу в каждом отверстии. Устанавливаем на верхней и нижней части рамы каждую площадку и привариваем её, усиливая небольшими пластинками металла.

Теперь проделаем отверстия в площадке домкрата. Устанавливаем домкрат на своё место и закрепляем его болтами.

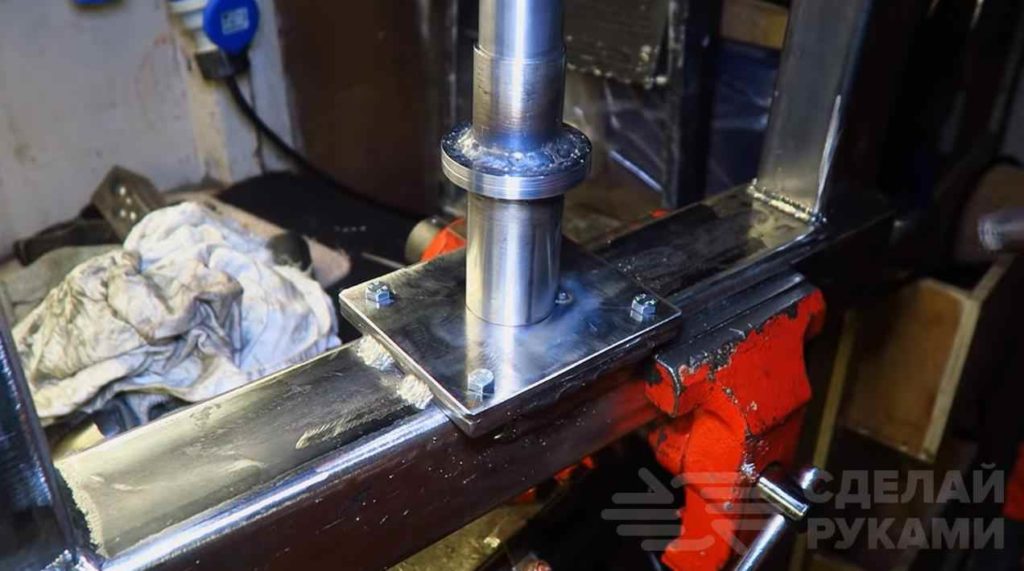

Верхние опорные стаканы или пресс-формы изготовить очень просто из обрезка трубы, необходимого диаметра и листовой стали. Привариваем пару пластину к трубе и проделываем отверстия с резьбой.

Для прочности ввариваем внутрь трубы кусок круглой арматуры. На торец трубы привариваем вырезанный предварительно круглый кусок листовой стали.


Подобный стакан изготовим и для домкрата, только уже без опорной площадки. Надеваем на домкрат стакан и прикручиваем площадку со стаканом к верхней части рамы.

При желании красим всю металлоконструкцию в необходимый цвет и пользуемся. Подробное изготовление данного пресса, можно посмотреть на видео ниже. Обзор создан на основе авторского видеоролика с YouTube канала Sean Beardon.
