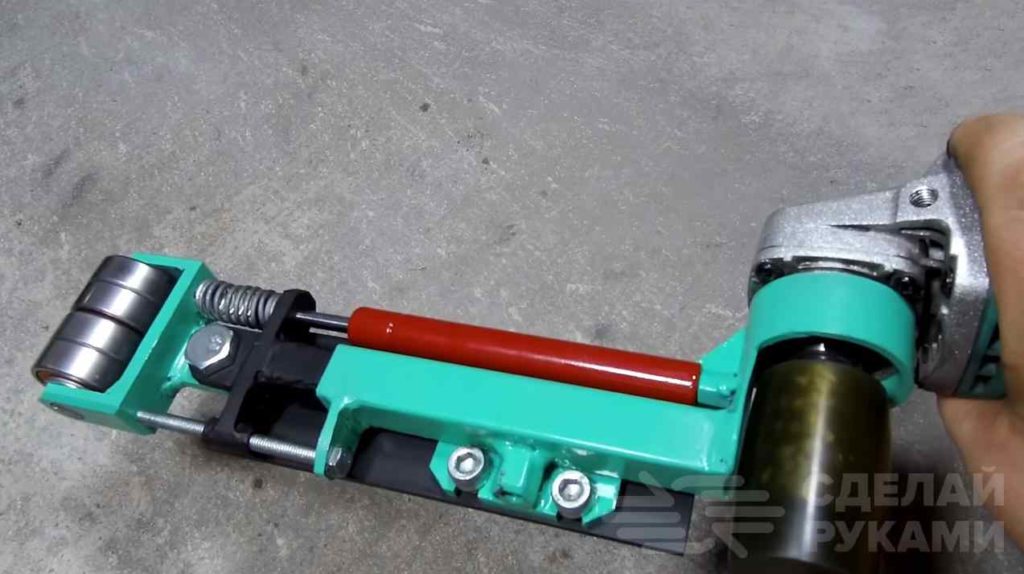

Мини станок для шлифовки на базе маленькой УШМ

Наверняка, многие мастера время от времени сталкиваются с работами, для которых просто необходим универсальный шлифовальный станок.

В данном обзоре расскажем, как сделать такой станок своими руками, используя для этого разные обрезки металла и простые инструменты, которые найдутся в каждой мастерской.

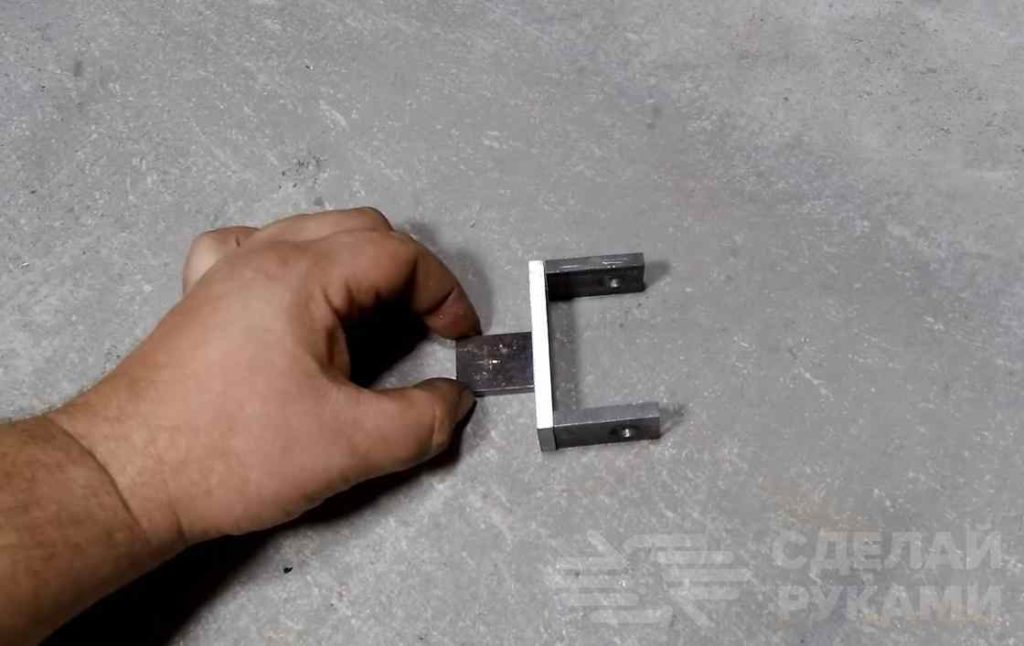

Первым делом от куска металлической пластины толщиной 6 мм автор отрезает небольшие заготовки, из которых будет собираться основная часть механизма.

Сверлим отверстия и нарезаем резьбу в боковых частях — сперва сверлом меньшего диаметра, затем уже нужного диаметра под нарезку резьбы.


На другой стороне будет располагаться крепление этого узла к основе. Для крепления автор использует два куска металлической полосы толщиной 6 мм. Сверлим в них отверстия, в одном из них нарезаем резьбу.

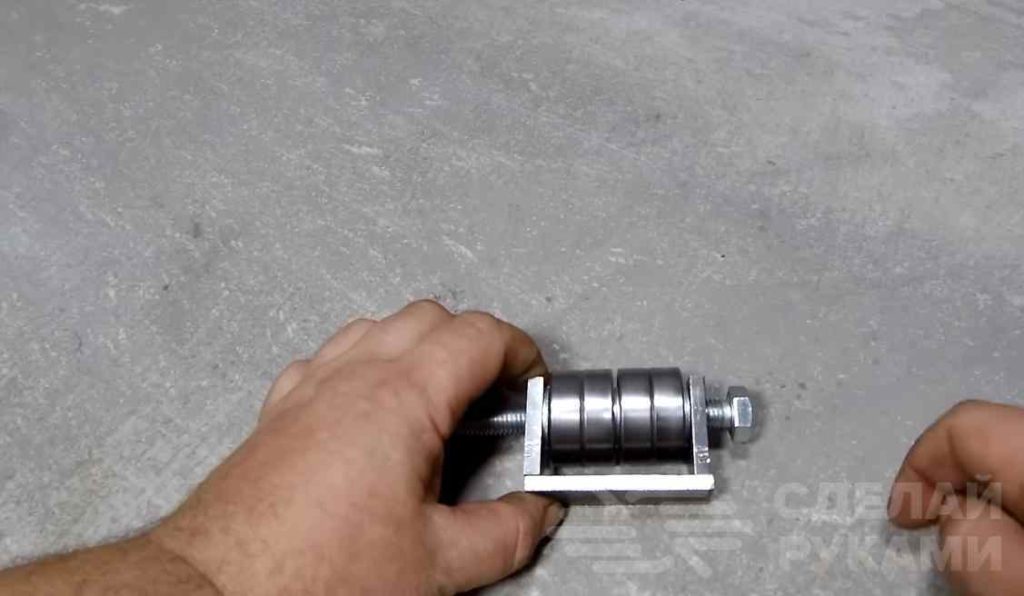

Предварительно автор собирает ось из шпильки и подшипников. Чтобы соблюсти нужную ширину ролика, используем шайбы.


Основные этапы работ

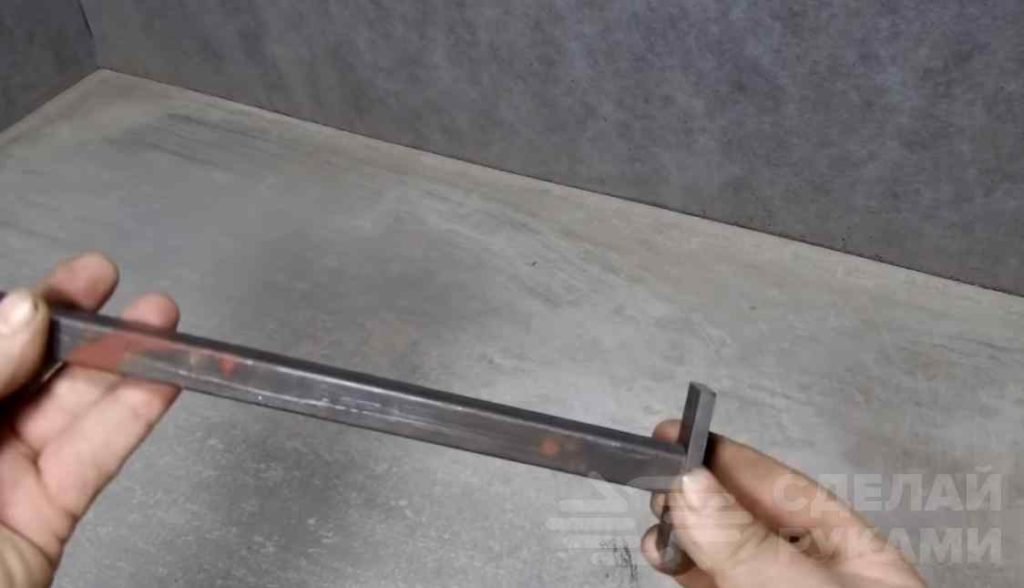

Вторая часть самоделки будет изготовлена из профильной трубы 15х15 мм. К торцу заготовки привариваем перпендикулярно еще один отрезок стальной пластины. В ней делаем выемку под удлиненную гайку.

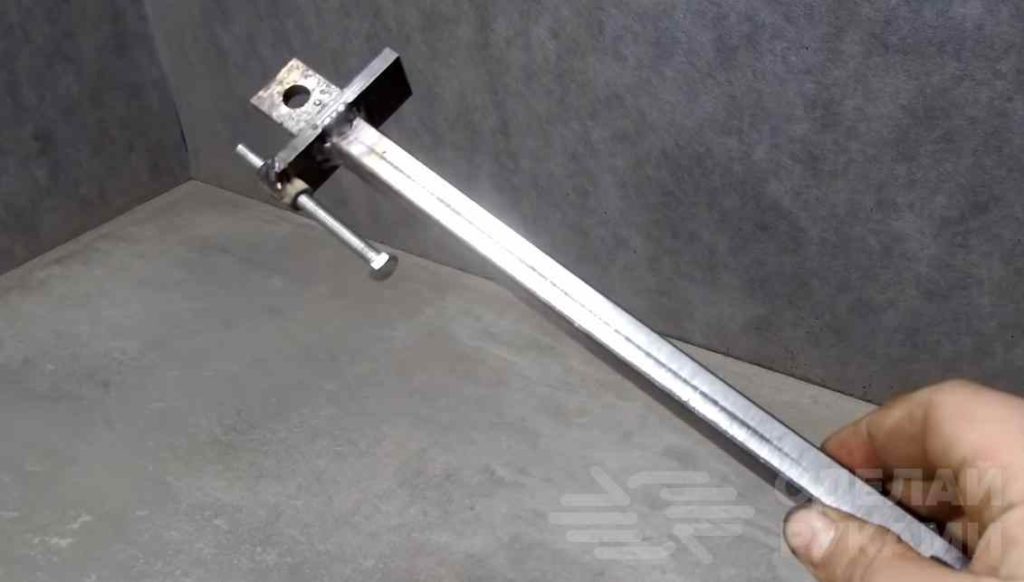

Ответную часть крепления узла располагаем по центру. В результате мы получаем на данном этапе узел оси с креплением и ответную часть к нему с длинным болтом.

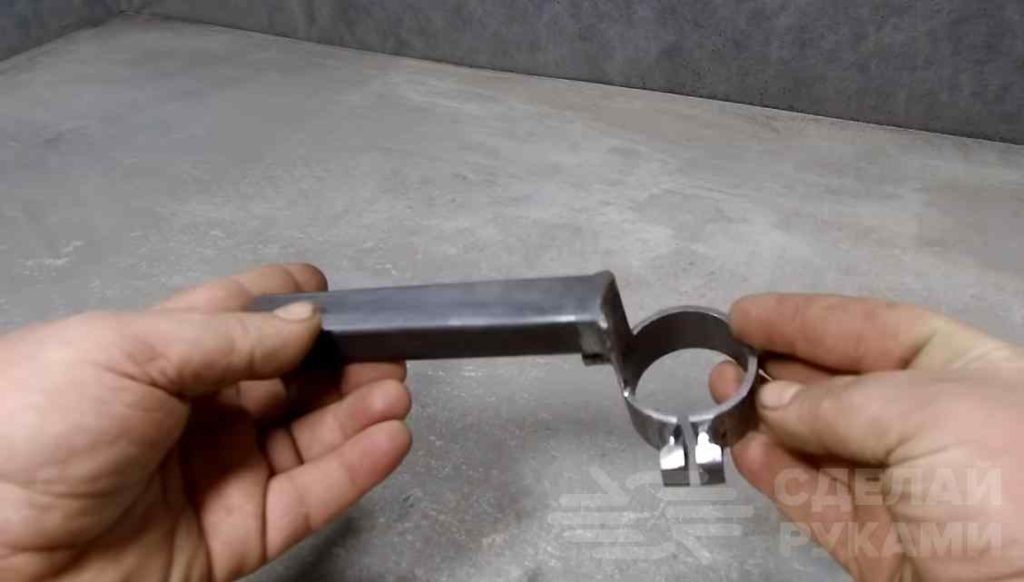

Трубу отрезаем по размеру. Из куска профильной трубы 20*20 мм и отрезка круглой трубы автор делает еще один элемент крепления.

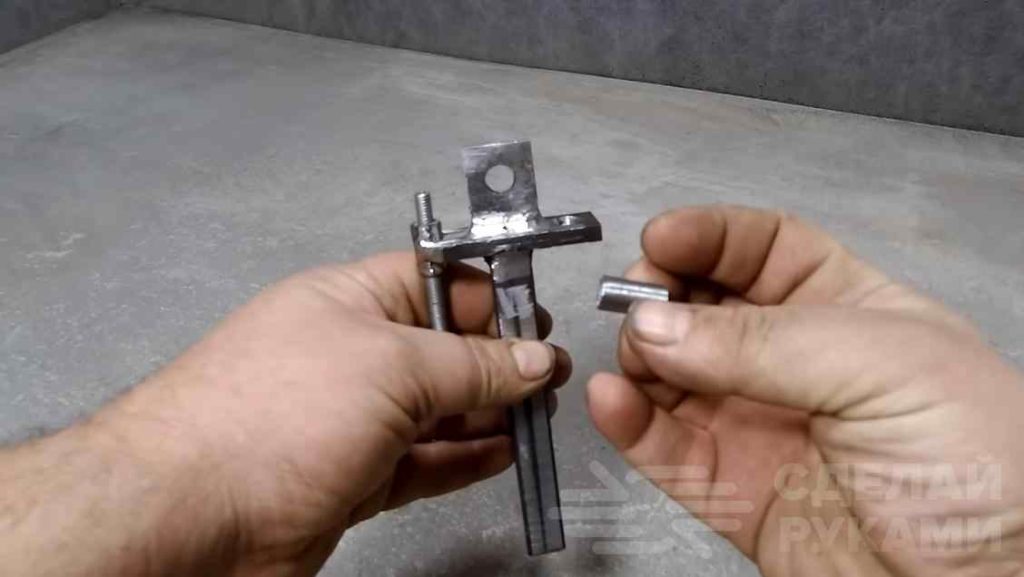

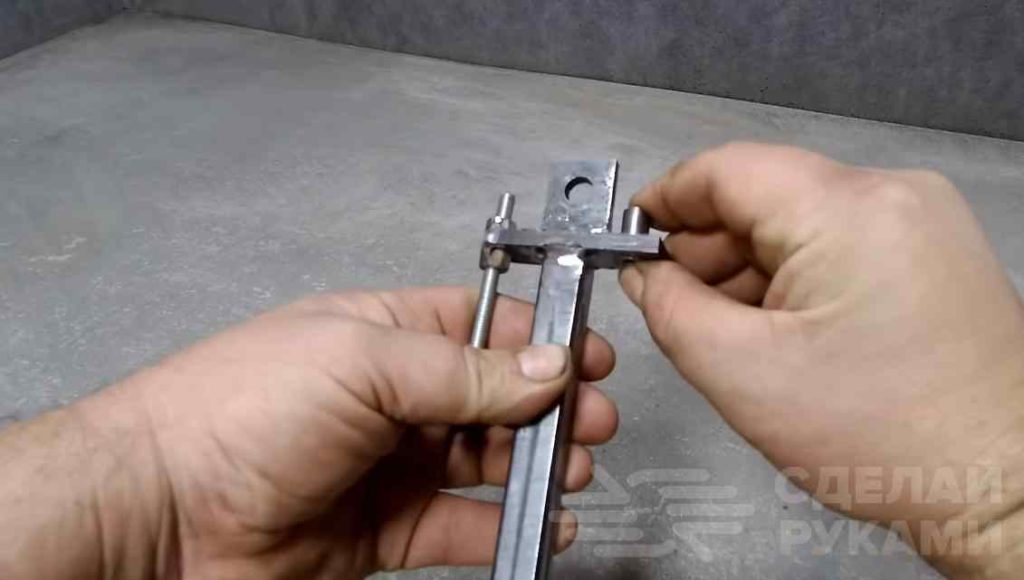

Далее из удлиненной гайки необходимо сделать цилиндр. В металлической пластине ответной части сверлим отверстие, в которое будет частично заходить этот цилиндр. Фиксируем его сваркой на несколько прихваток.



К основной части механизма автор приваривает ограничитель хода и крепление для опорной пластины.

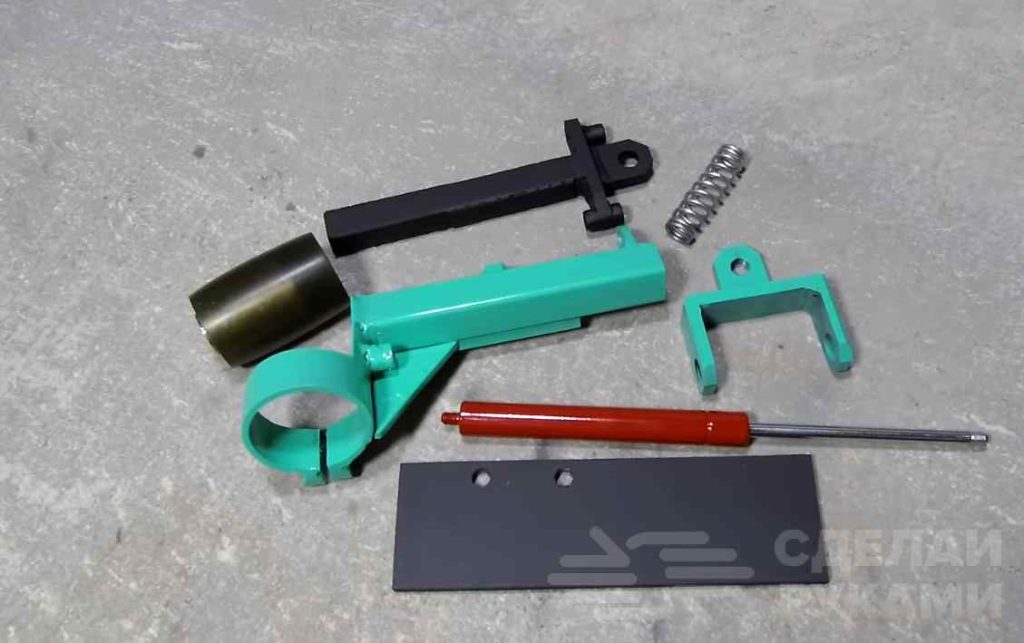

Изготавливаем ролик и затем останется только покрасить все детали, после чего можно приступать к сборке. Также потребуется пружина и мебельный газлифт на 8 кг.



Подробно о том, как сделать мини станок для шлифовки на базе маленькой УШМ, можно посмотреть в авторском видеоролике. Идея автора YouTube канала «КУЙ железо».
