Гибочный станок для холодной ковки фигурных элементов

Фигурные элементы, например, такие как завитки из металла, можно сделать и при помощи молотка, но гораздо целесообразней согнуть их на специальном станке. В данном обзоре мы расскажем, как изготовить самодельный станок из обрезков металла.

Для работы нам понадобятся: листовой металл различной толщины, отрезки профильных труб, круглая арматура, несколько подшипников, три болта с гайками и шайбами.

Рекомендуем также прочитать статью-обзор: как сделать своими руками классный станок для гибки круглых стальных труб.

В процессе изготовления самоделки потребуется нехитрый слесарный инструмент, который есть практически в каждой домашней мастерской.

Основные этапы работ

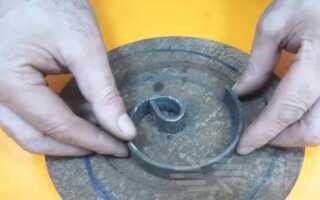

Для начала вырежем рабочую площадку из толстой листовой стали. Размечаем круг и вырезаем по контуру. Далее находим центр, и на него устанавливаем стартовый завиток. Его можно изготовить из полосы толщиной 4-6 мм, согласно чертежу.

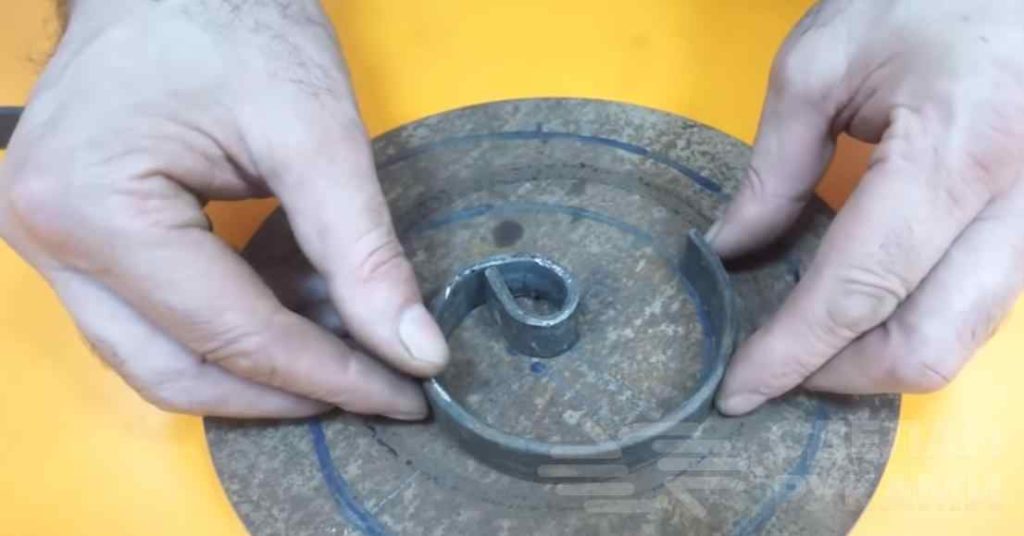

Далее приступаем к разметке всей формы спирали. После её разметки необходимо согнуть по её форме листовую полосу металла, той же толщины, что и стартовый завиток.

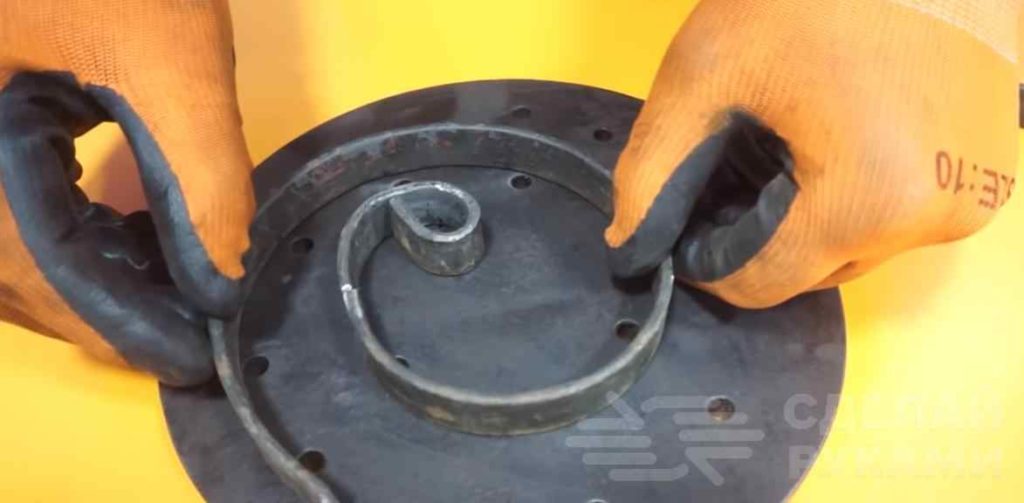

Размечаем на площадке места для сверления отверстий, которые нужны для удержания формы. Просверливаем все необходимые отверстия, и снова прикладываем нашу спираль.

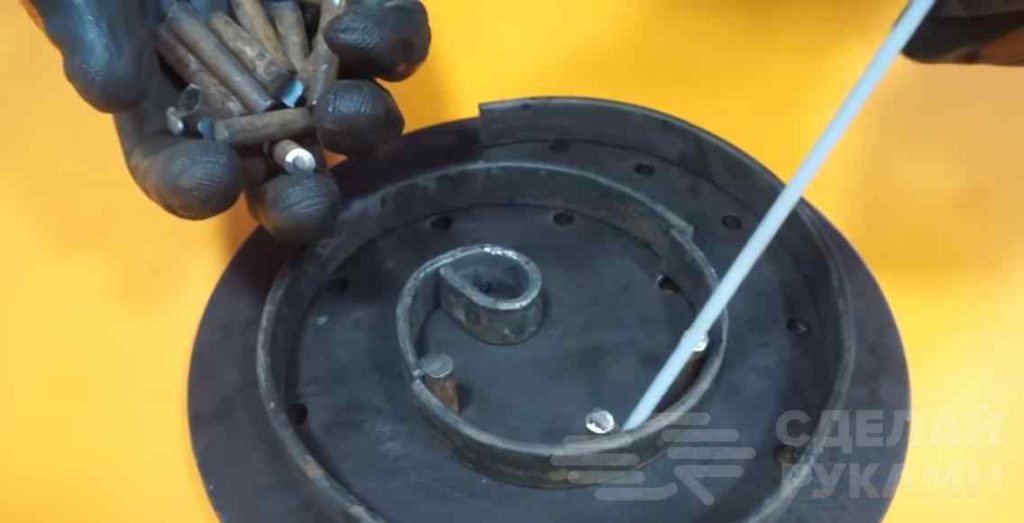

На следующем этапе из круглой арматуры вырезаем необходимое количество отрезков, и привариваем к нашему завитку, предварительно вставив их в отверстия.


Теперь можно приступить к изготовлению вращающегося вала-ручки. Рукоятку для вращения и сгибания заготовки изготовим из толстой полосы металла. Вырезаем необходимый отрезок и привариваем к одному его краю валик толщиной 20 мм.

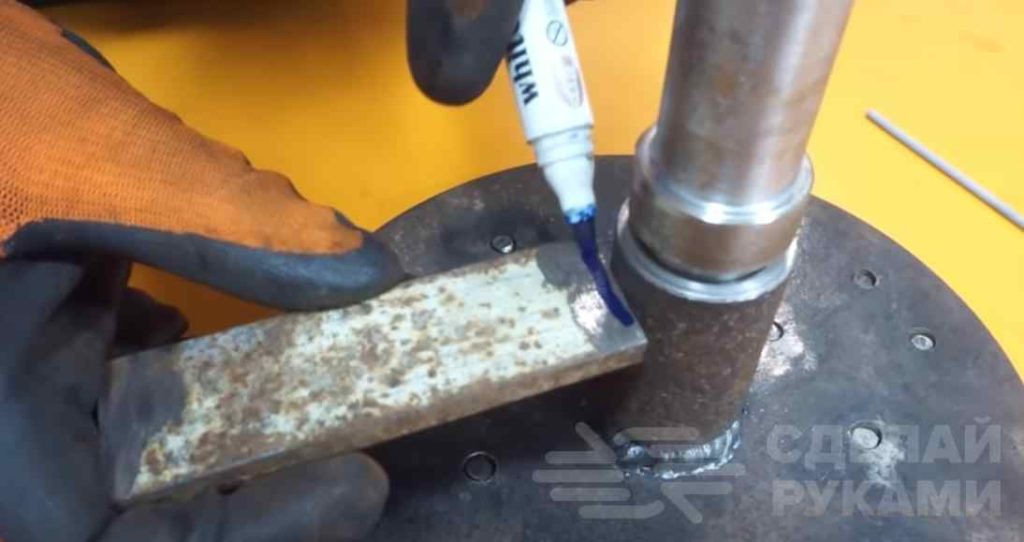

Надеваем на него подходящий отрезок металлической трубы и закрепляем конструкцию сверху болтом и шайбой так, чтобы осталось место для вращения. К нижней части площадки, строго по центру, привариваем вал.

После этого надеваем на вал отрезок трубы, и соединяем его с ручкой вращения, для усиления установим ещё один отрезок трубы чуть ниже.

Регулировочный прижимной ролик

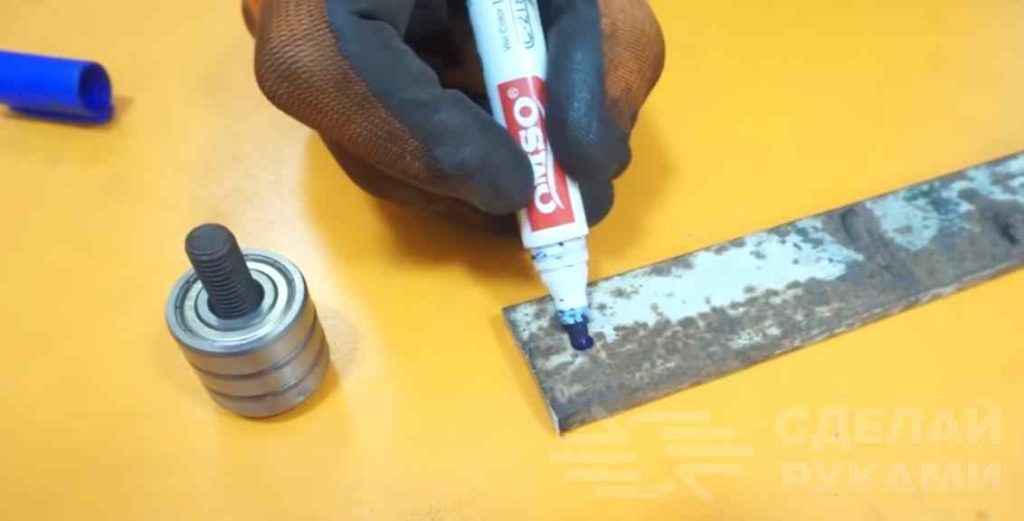

Ролик для прижимания и регулировки изготовим из трёх подшипников на болтовом соединении. Отрежем полосу металла, и вырежем в ней паз для того, чтобы она могла регулироваться на болтовом соединении.


Под небольшим углом приварим пару отрезков полосы и установим на их краю все три подшипника. Привариваем полозья для ровного хода прижимной пластинки.

Шлифуем все необходимые детали конструкции и подготавливаем их к последующей покраске.

Подробное изготовление самоделки можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала Mr Novruz.
