Универсальное приспособление для мастерской из разного хлама

В данном обзоре автор показывает, как изготовить своими руками универсальное приспособление, которое пригодится в каждой мастерской. Самоделка выполняет функции угольника, угломера и стыковочника.

Основным материалом для изготовления этого приспособления послужит профиль прямоугольного сечения.

Рекомендуем также прочитать статью: как сделать гибочный станок для холодной ковки фигурных элементов.

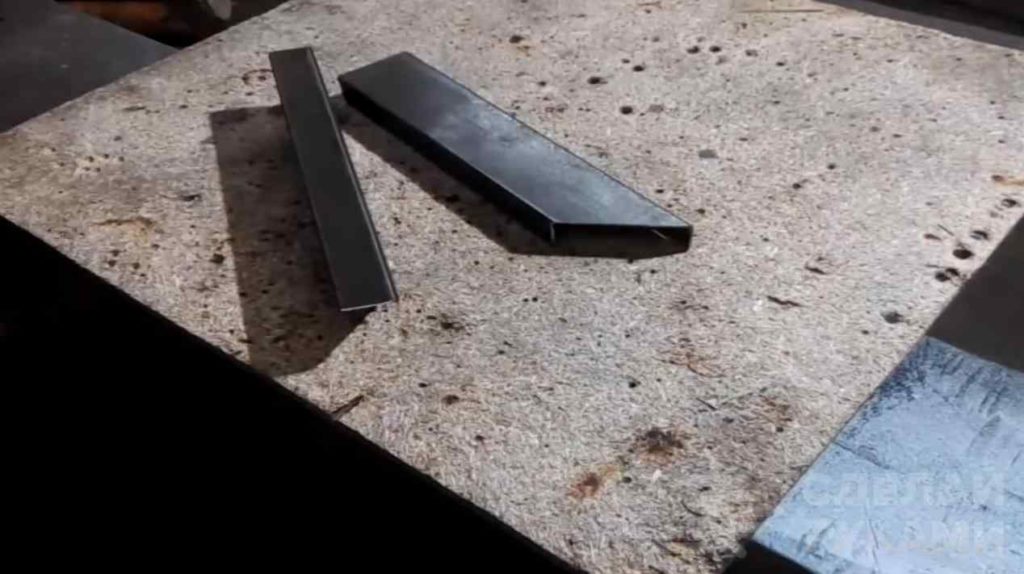

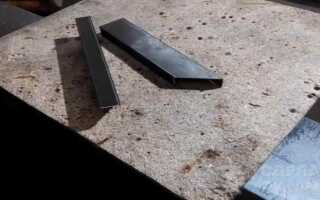

Первым делом необходимо будет отрезать от профильной трубы две заготовки (с одной из сторон каждой детали делаем рез под 45 градусов). Потом нужно будет срезать на обеих заготовках широкую стенку.


Основные этапы работ

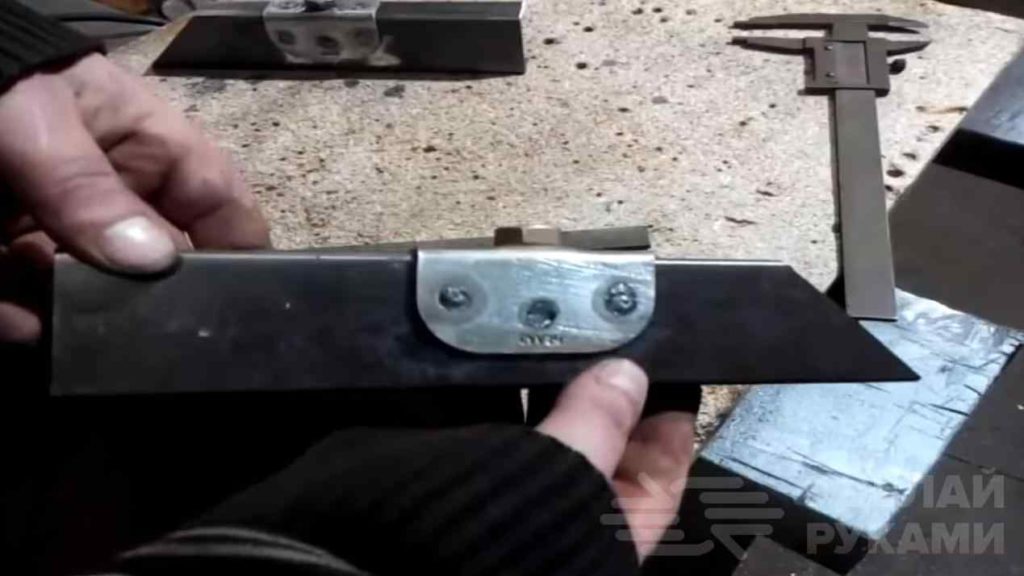

На следующем этапе привариваем к профильным трубам уголки. В каждом уголке имеется гайка.

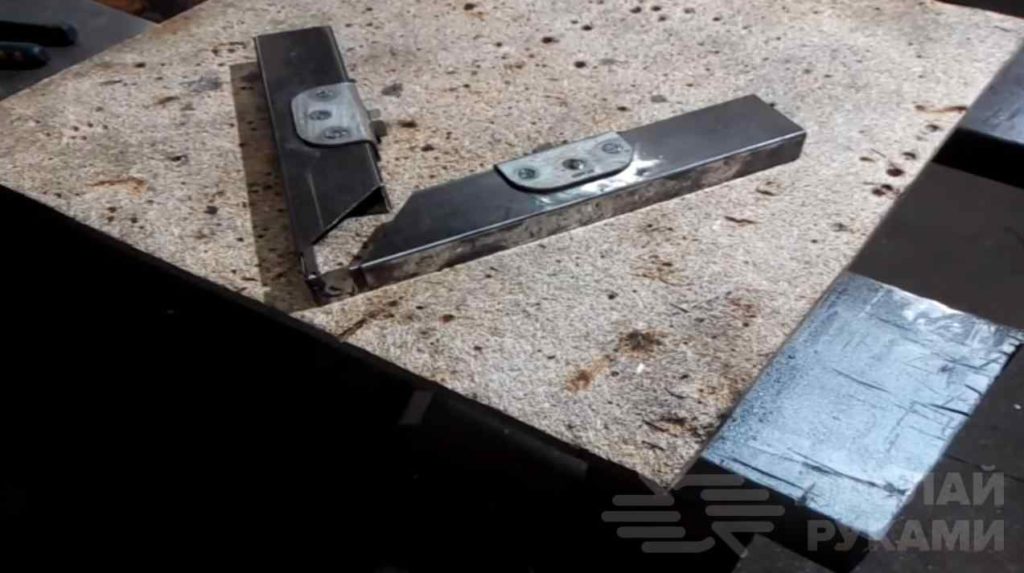

После этого отрезаем две узких стальных полосы (они должны быть чуть длиннее, чем профильные трубы), привариваем их к внутренней стороне каждой заготовки. Соединяем полосы друг с другом с помощью петли.

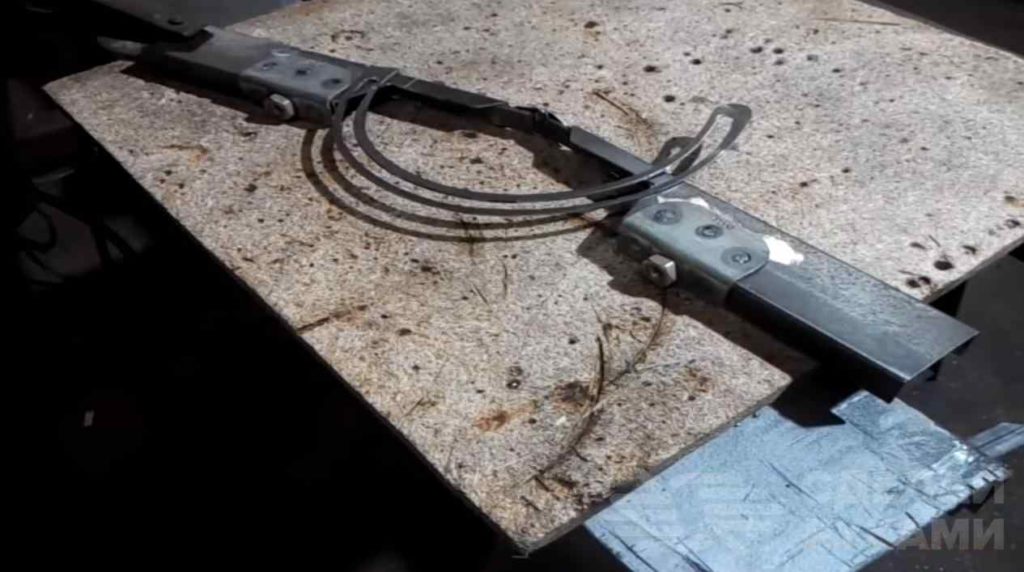

Затем из листового металла останется только вырезать последний элемент нашей самоделки — дугу с прорезью. Привариваем один конец дуги к профильной трубе, второй — фиксируем при помощи болта.


Возможно, вам также будет интересно прочитать, как сделать токарный станок по дереву из УШМ.

О том, как смастерить это полезное приспособление для мастерской, можно посмотреть на видео ниже. Материал создан на основе авторского видеоролика с YouTube канала Kovanca Polock.
