Компактный и простой в изготовлении шлифовальный станок

В этом обзоре мастер поделится с нами классной идеей, как сделать своими руками компактный ленточно-шлифовальный станок для гаража и домашней мастерской.

Благодаря своим скромным размерам шлифстанок не будет занимать много места на рабочем столе.

Сделать его можно из недорогих и доступных материалов, которые у многих есть под рукой (или же их несложно достать).

Для изготовления ленточно-шлифовального станка нам потребуются:

  • квадратная профильная труба 40х40 мм и 35х35 мм;
  • электродвигатель мощностью не менее 300 Вт (в данном случае мастер использует мотор от водяной помпы);
  • подшипники 302 в количестве восьми штук;
  • пружина автомобильного клапана (от ВАЗ);
  • пластиковая труба диаметром 20 мм и фитинги к ней;
  • листовой металл толщиной 2-3 мм.

Возможно, вам также интересно будет узнать, как сделать удобную в использовании ручную шестерённую таль для гаража и домашней мастерской.

Приступаем к изготовлению самоделки

Из профильной трубы свариваем основание станка, на котором будет находиться электродвигатель.

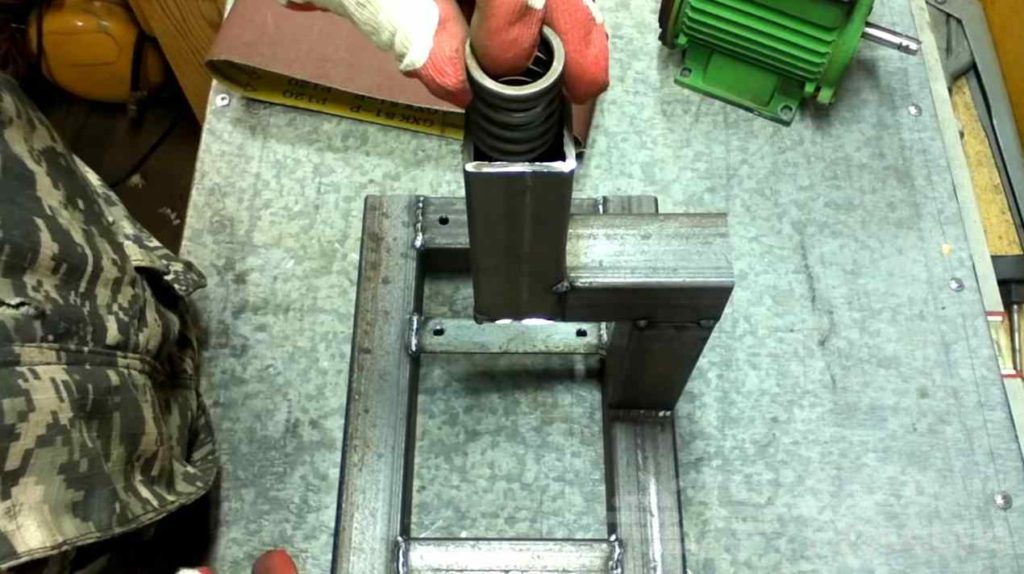

Привариваем к основанию угловую стойку, сваренную из трех кусков профильной трубы 40х40 мм, в верхнюю часть которой вставляем пружину клапана.

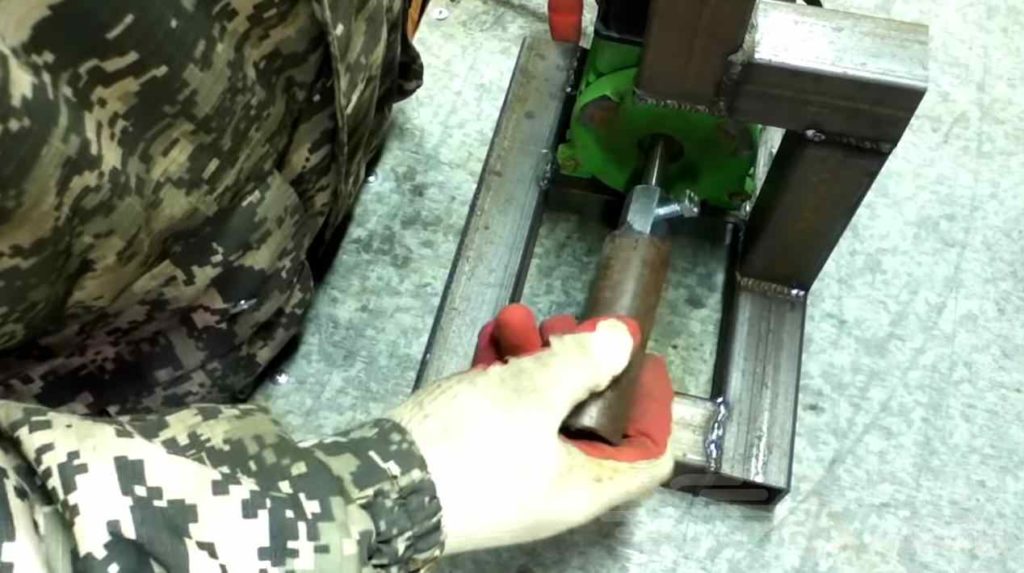

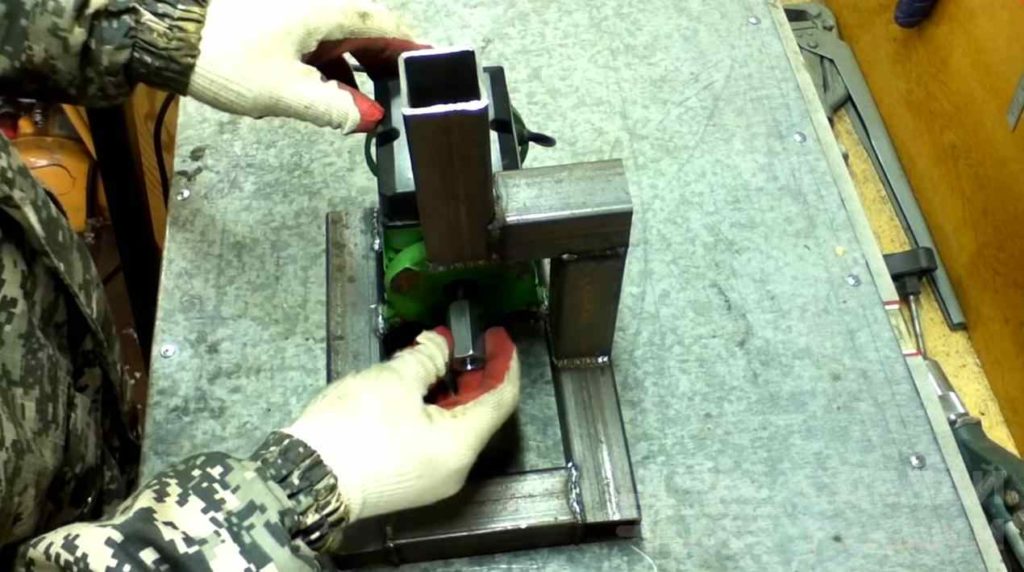

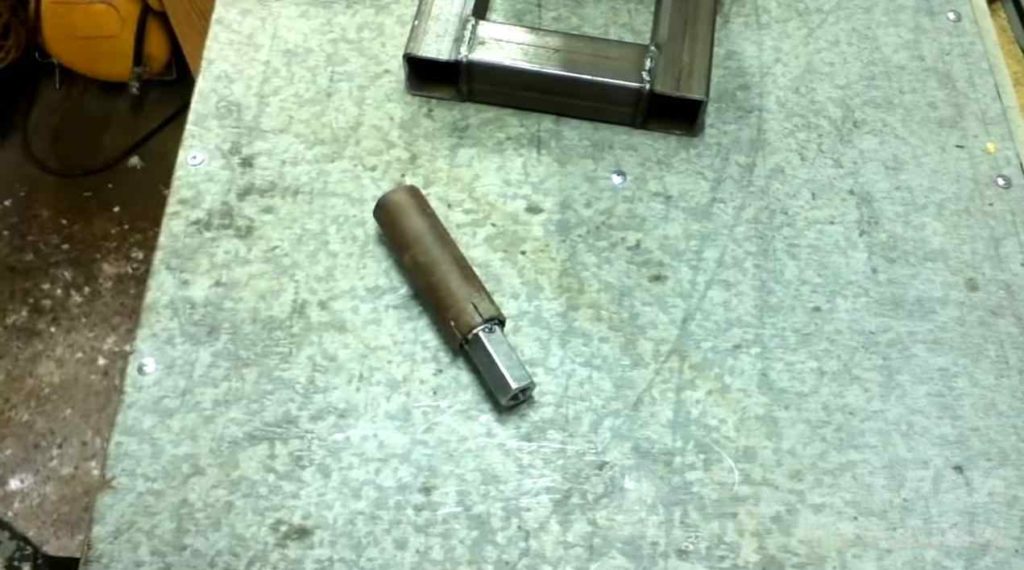

Далее устанавливаем электродвигатель на свое место. Из удлиненной муфты, гайки и куска круглой стальной трубы автор делает приводной ролик.



В удлиненной муфте нужно будет просверлить отверстие и нарезать в нем резьбу под фиксирующий винт. Надеваем приводной ролик на вал электродвигателя, и фиксируем винтом.


Основные этапы работ

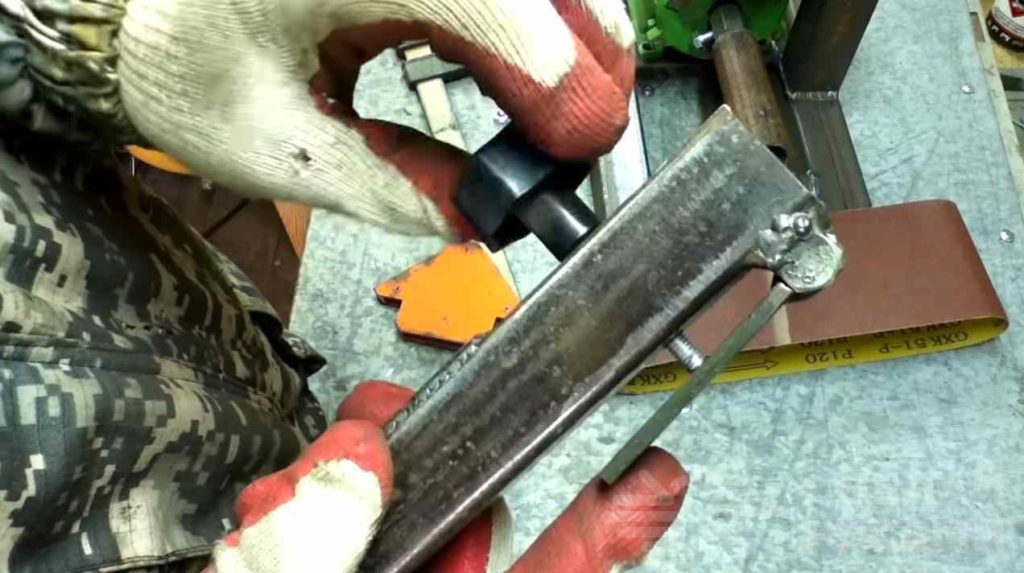

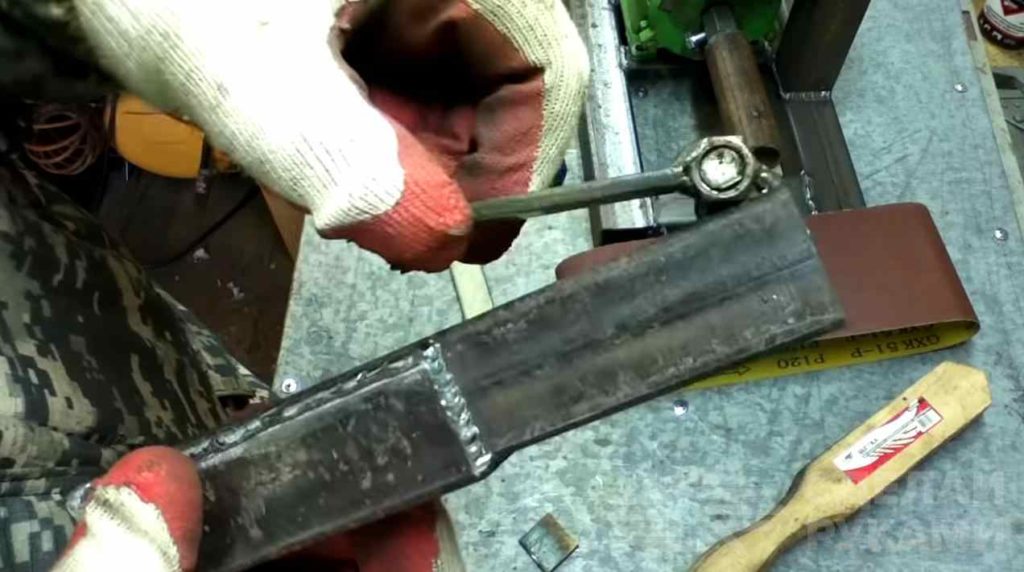

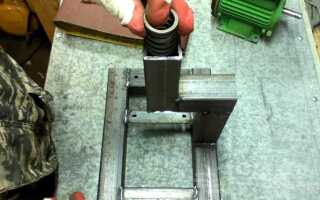

На следующем этапе из куска профтрубы 35х35 мм и куска профиля 40х40 мм с вырезанной стенкой автор сваривает еще одну деталь конструкции.

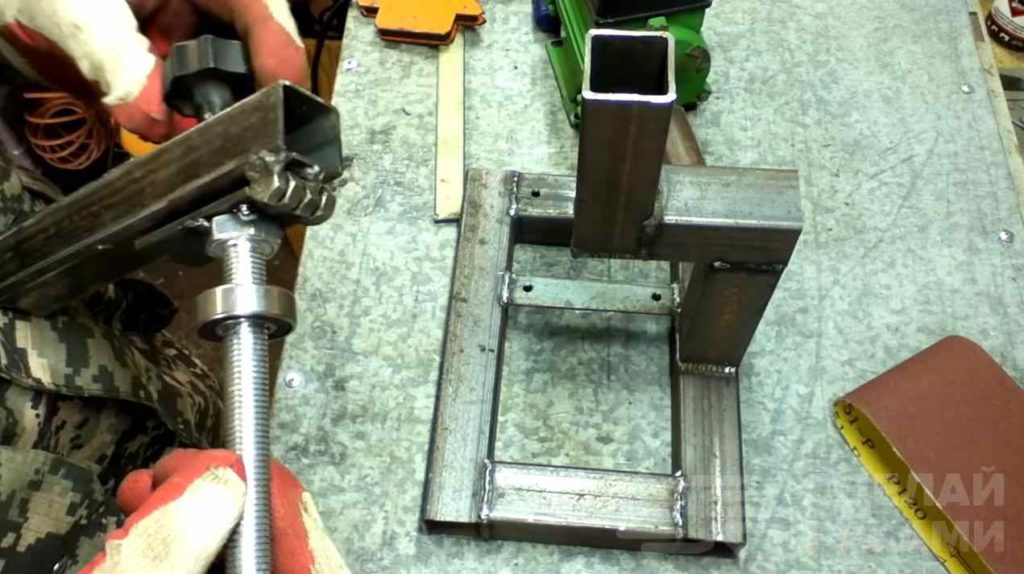

С помощью шарнирного соединения из гаек крепим к этой детали кусок металлической пластины. В профтрубе сверлим отверстие и нарезаем в нем резьбу под барашковый болт.

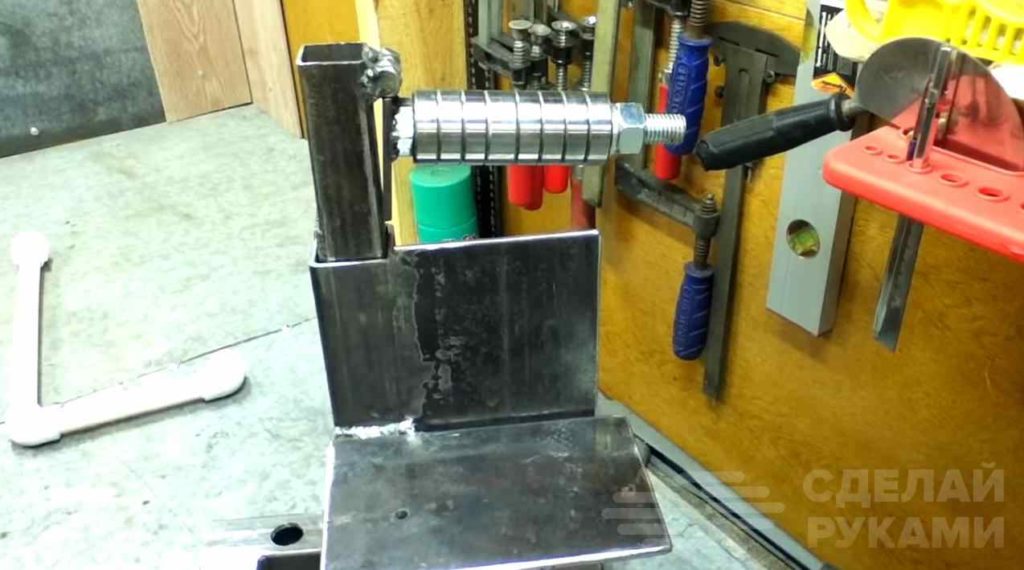

К металлической пластине приваривает болт, на который надеваем подшипники 302 (и в результате у нас получится второй ролик).

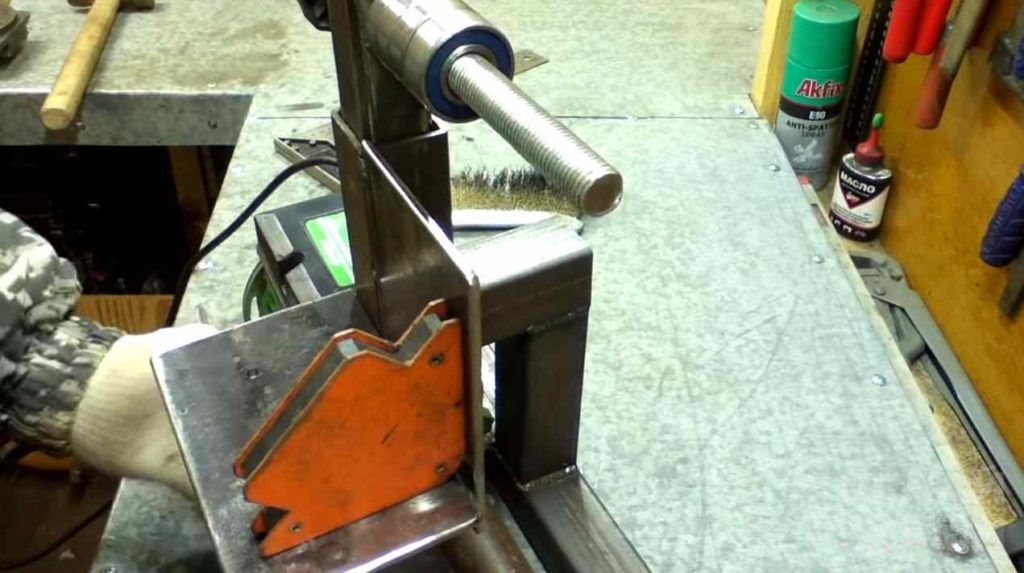

Из листа металла толщиной 2-3 мм вырезаем опорную пластину для шлифовальной ленты и рабочий столик для обрабатываемых заготовок, шлифуем и привариваем их к станине.



После покраски всех элементов конструкции можно приступать к сборке. Дополнительно из пластиковой трубы и фитингов автор делает стойку для светодиодного светильника.

Подробно о том, как сделать компактный и простой в изготовлении шлифовальный станок, можно посмотреть на видео ниже. Данная идея принадлежит автору YouTube канала DOMOVENOK.
