Как сделать сварочный позиционер с питанием от аккумулятора

В данном обзоре мастер показывает, как своими руками изготовить настольный сварочный позиционер для домашней мастерской.

Самоделка действительно получилась очень годная и пригодится при сварке круглых труб или цилиндрических заготовок.

Для изготовления позиционера нам потребуются: металлические пластины, мотор стеклоочистителя на 24 V, аккумуляторная батарея на 18 V, патрон от токарного станка и некоторые другие детали.

Рекомендуем также прочитать статью-обзор на тему: как сделать шлифовальный станок (гриндер) из болгарки. Хорошая идея для гаража.

Из листового металла вырезаем квадратные пластины, из которых будет свариваться короб. В двух пластинах сверлим отверстия для крепления корпусных подшипников.

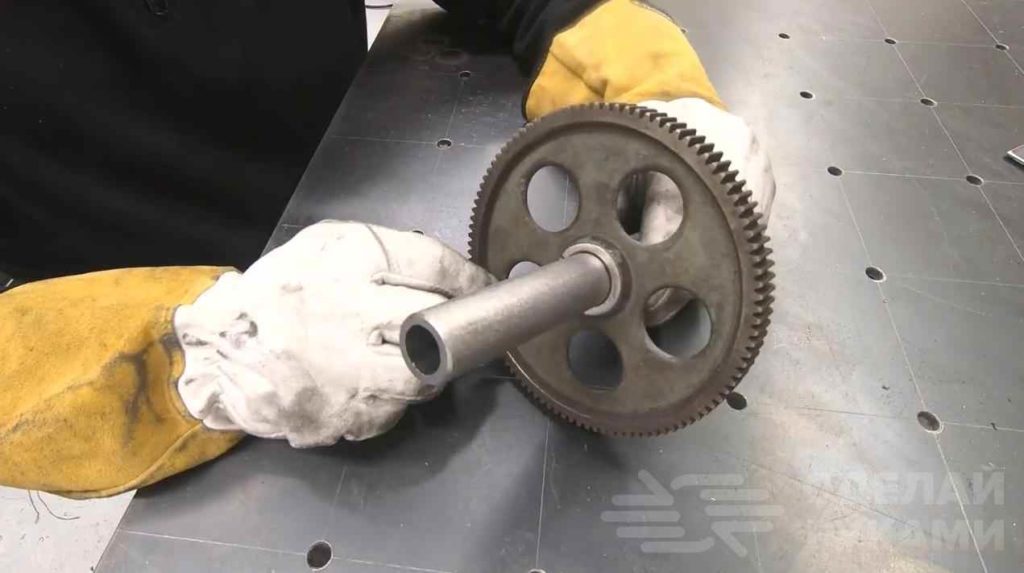

Затем берем шестеренку, вставляем в нее кусок металлической трубы, и свариваем их вместе.

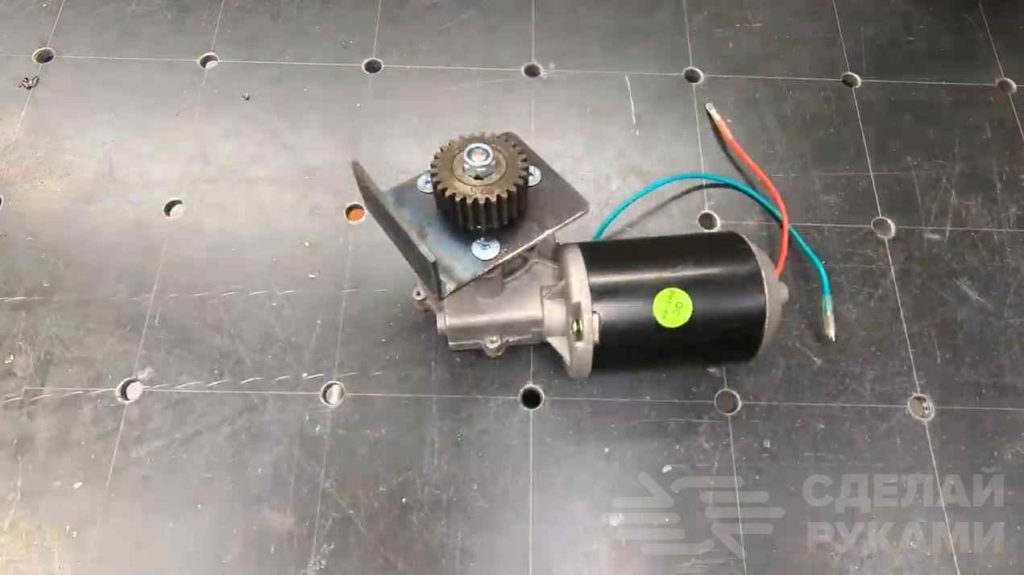

Из кусков металла свариваем крепление в виде уголка, которое крепим к корпусу двигателя стеклоочистителя. На вал надеваем маленькую шестеренку, фиксируем ее гайкой.


Основные этапы работ

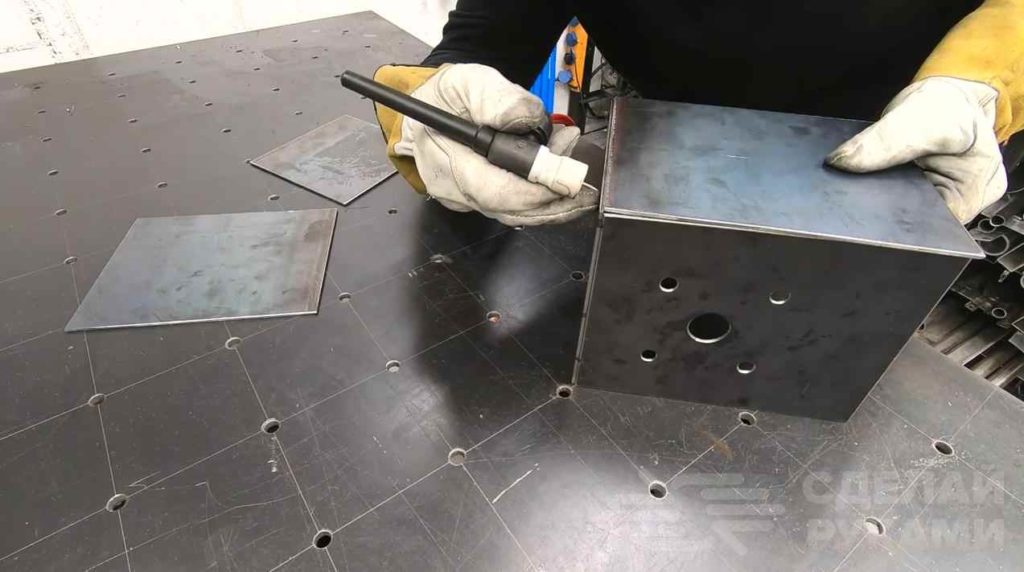

На следующем этапе свариваем вместе четыре квадратных пластины. На трубу, приваренную к большой шестерне, надеваем корпусные подшипники. Их нужно будет прикрутить к боковым стенкам будущего короба.

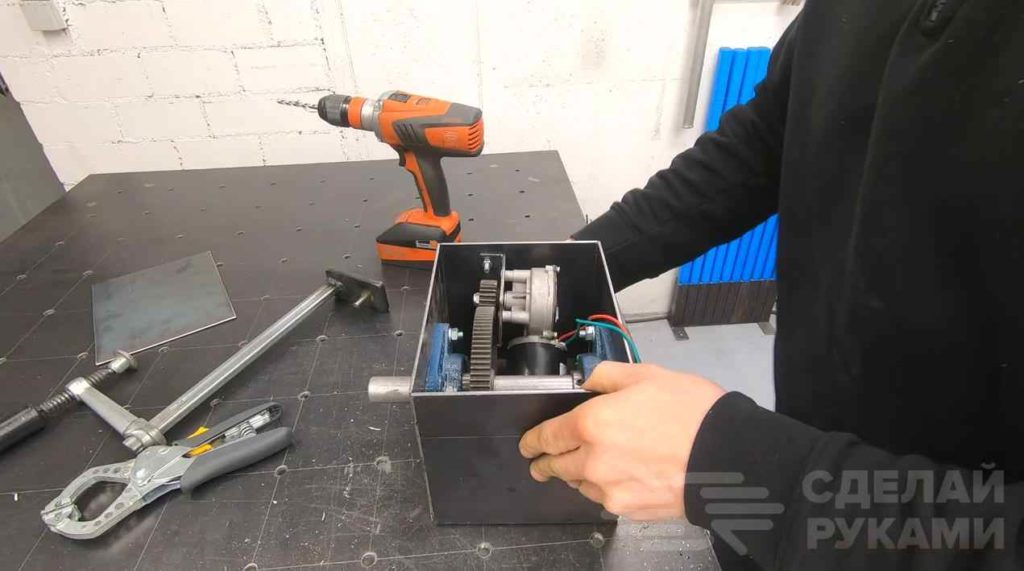

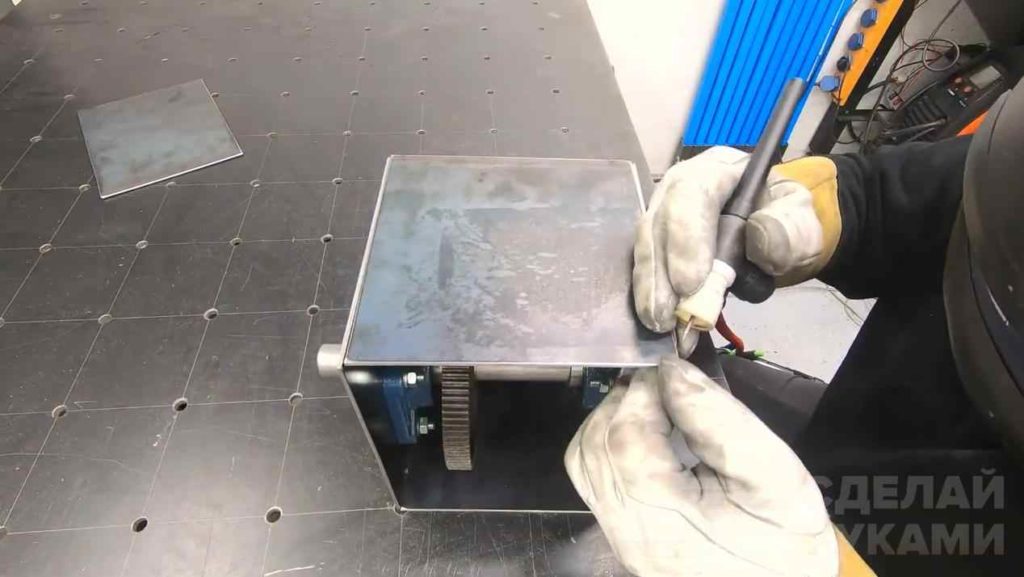

Далее привариваем еще одну квадратную пластину. Внутрь короба устанавливаем двигатель стеклоочистителя с маленькой шестеренкой.

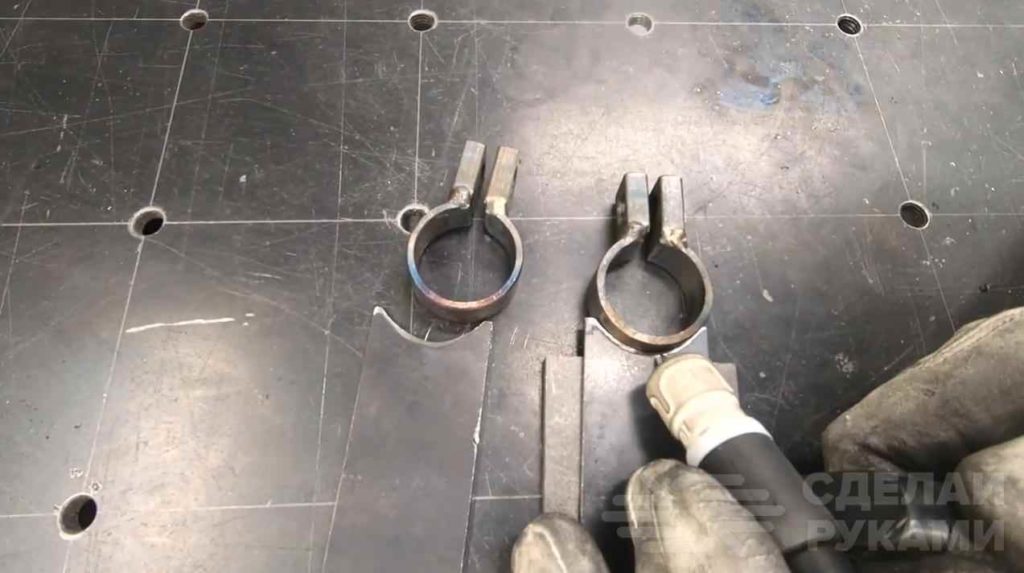

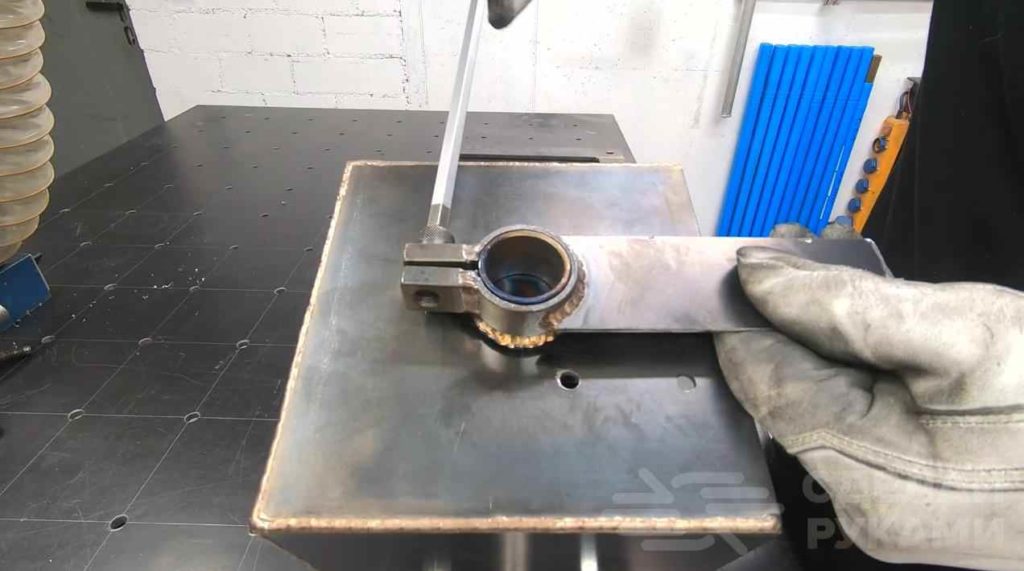

После этого изготавливаем самодельные хомуты, к которым привариваем полосы металла. К стенкам короба надо приварить отрезки круглых труб. Надеваем на них хомуты и затягиваем.



В одной из стенок короба вырезаем окно для установки блока регулятора скорости вращения двигателя.

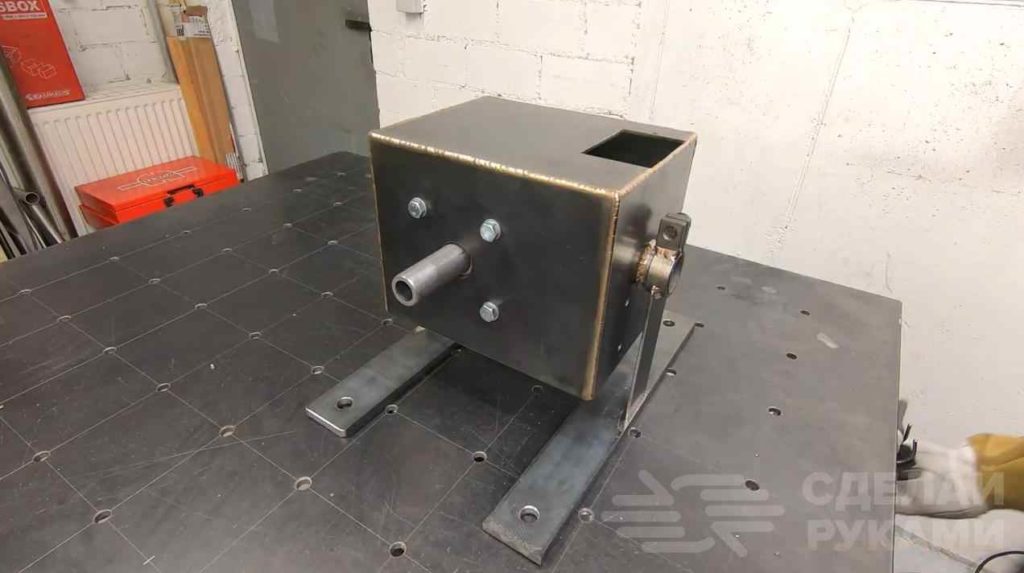

Из трех прямоугольных пластин свариваем основание П-образной формы. К нему и крепим короб с «начинкой».

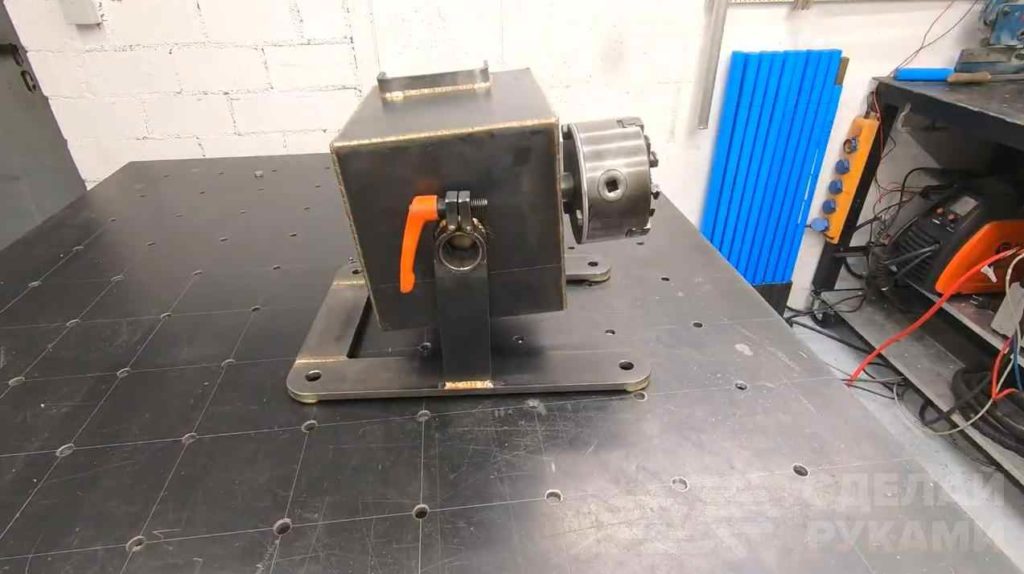

Потом останется только выполнить электромонтажные работы и установить патрон от токарного станка. К коробу крепим разъем для аккумуляторной батареи.


Подробно о том, как сделать сварочный позиционер с питанием от аккумулятора, вы можете посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала The Metalist.
