Газовый горн из огнеупорных кирпичей своими руками

В данном обзоре мастер показывает, как сделать газовый горн для домашней мастерской. Основным материалом для этого послужат огнеупорные кирпичи. Потребуется 10 кирпичей.

Для герметизации стыков автор использует специальный термостойкий герметик, который выдерживает температуру до 1500 градусов.

Помимо огнеупорных кирпичей и герметика, потребуются отрезки уголка 32*32 мм, из которого будет изготавливаться каркас, круглый пруток диаметром 10 мм, лист металла толщиной 1,5 мм.

Рекомендуем вам также прочитать статью-обзор: как сделать простой отрезной станок по металлу из болгарки и амортизаторов.

Первым делом необходимо определиться с размерами будущего горна. А затем отрезаем заготовки нужной длины.

Основные этапы работ

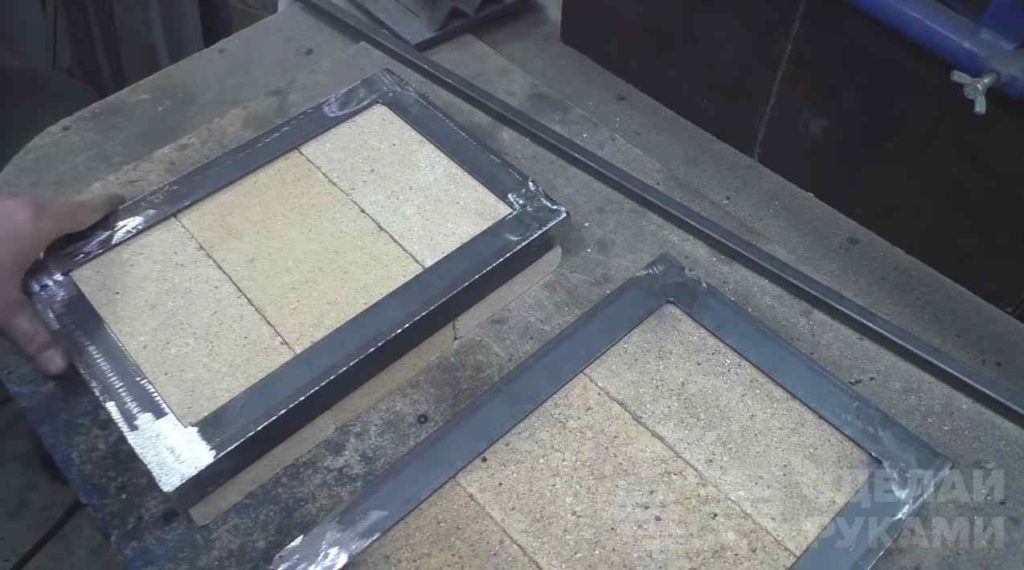

Из уголков свариваем две рамки прямоугольной формы. Внутрь укладываем по три кирпича. Далее собираем горн.

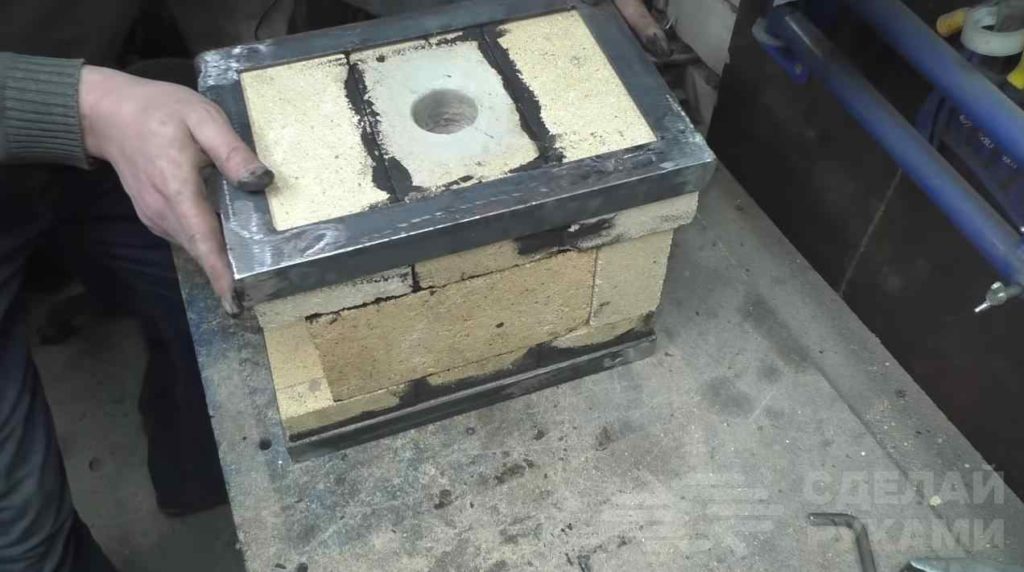

Укладываем основание, делаем боковые стенки из кирпича и накрываем потом все крышкой. Нижнюю и верхнюю рамки соединяем между собой металлическими полосами.

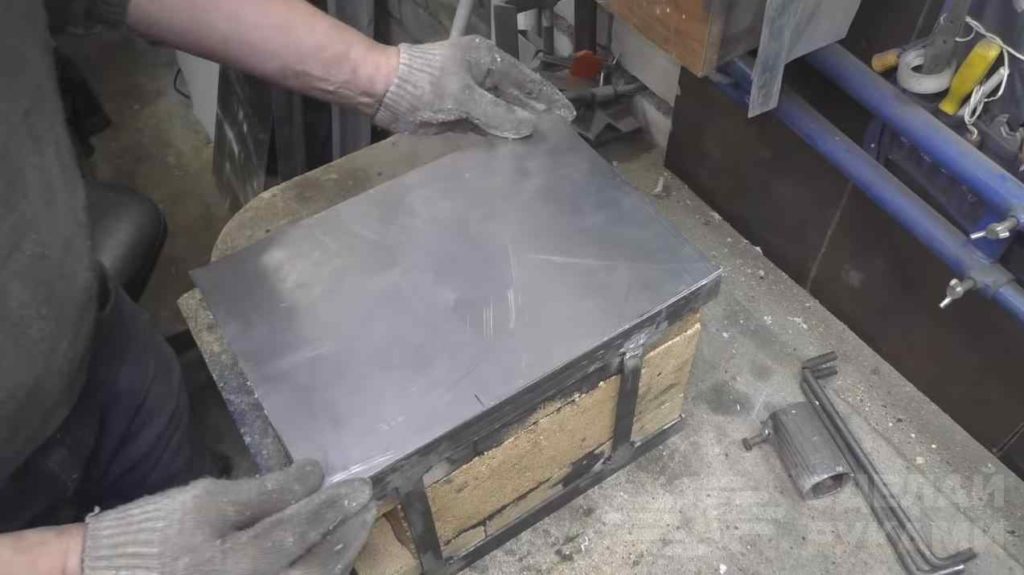

На следующем этапе отрезаем по размеру куски листового металла и обшиваем каркас. В верхнем кирпиче сверлим отверстие под газовую горелку.


Такое же отверстие надо просверлить в листе металла, а потом приварить кольцо (кусок от круглой трубы).

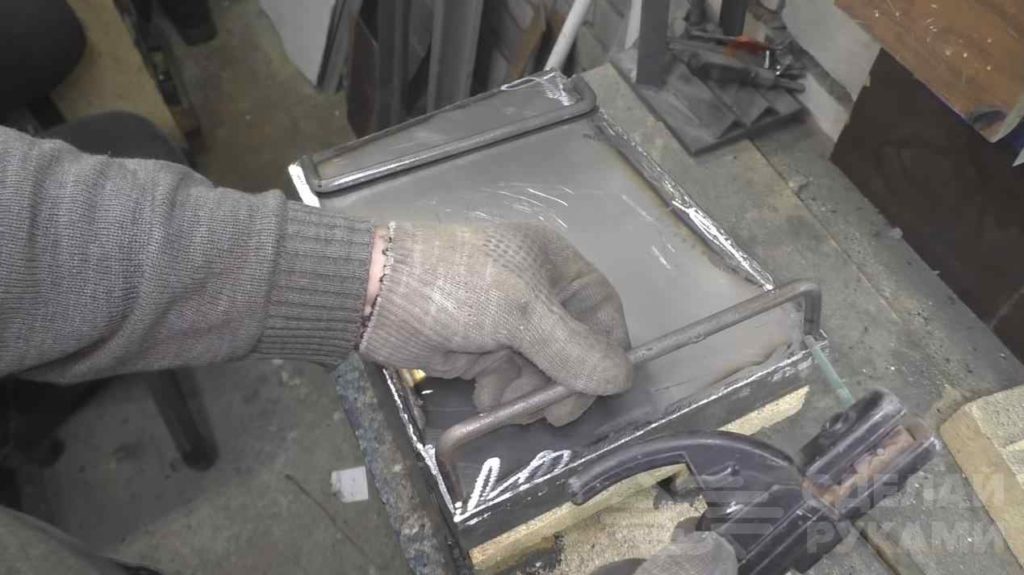

Отрезаем два круглых прутка диаметром 10 мм и сгибаем их на концах. Получились ножки — привариваем их к основанию. Потом останется только все сварные швы зачистить болгаркой.


Красим металл термостойкой краской, и самодельный газовый горн готов. Все этапы работ смотрите на видео ниже. Данный обзор создан на основе авторского видеоролика с YouTube канала «Самоделкин 37 rus».
