Эксцентриковая струбцина-вайма из профильных труб

Для склейки деревянных щитов используют зажимные струбцины-ваймы. Но стоит ли их покупать, если можно изготовить самостоятельно из подручных материалов?

В данном обзоре мы расскажем вам, как изготовить струбцины с эксцентриковым зажимом своими руками.

Для изготовления понадобятся следующие материалы: профильные трубы (можно использовать уголки) различного сечения, небольшой отрезок кругляка (металлический цилиндр).

Для начала возьмём необходимую профильную трубу, которая будет служить направляющей. Отрезаем нужную длину. Далее можно использовать отрезки профильной трубы чуть большего сечения. Но можно также использовать уголок.

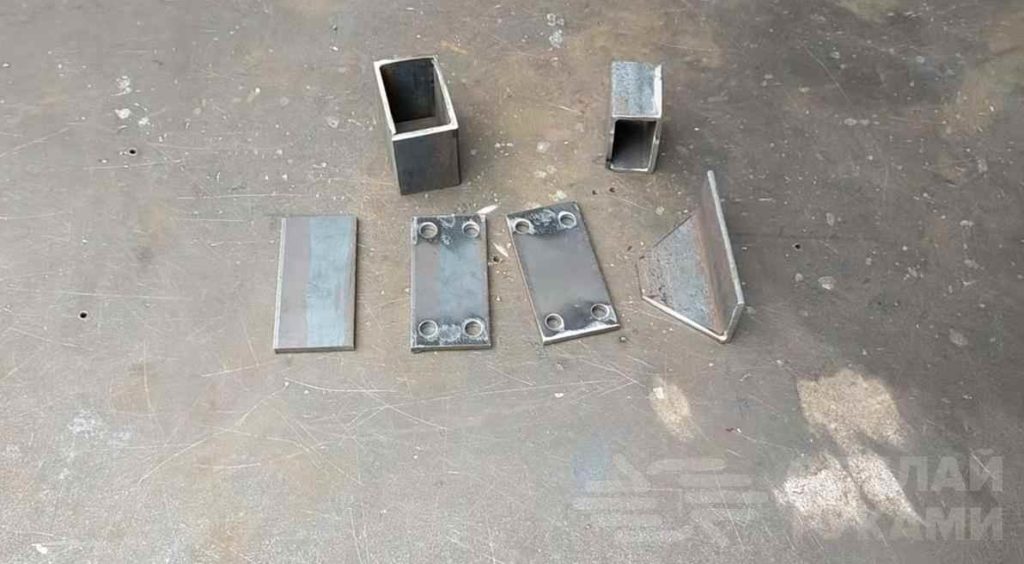

Для этого укладываем направляющую внутрь уголка и отмечаем на обеих полках толщину и высоту трубы. Отрезаем четыре заготовки: две поменьше и две побольше. Укладываем на направляющую два уголка и формируем подобие прямоугольной трубы.

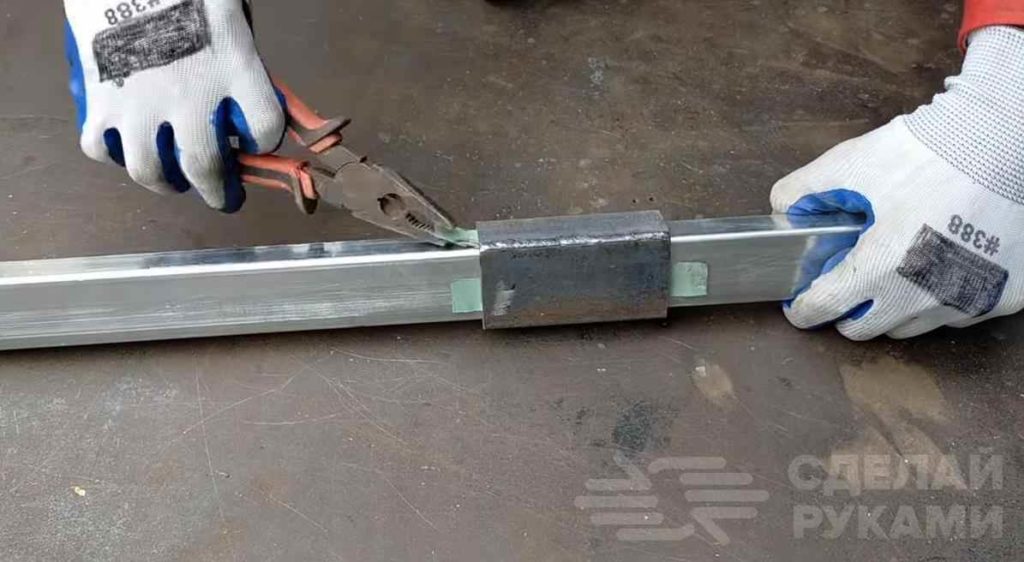

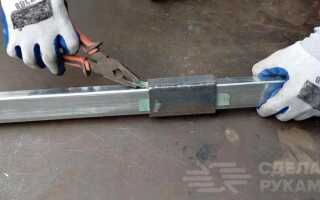

Для зазора между трубой и уголками, подкладываем прокладку. Свариваем наше подобие труб вместе. Ту же процедуру производим и со второй парой уголков. Теперь изготовим зажимающую часть струбцины.

Также изготовим некое подобие трубы чуть большего размера, чем мы изготавливали ранее из больших уголков. Привариваем к одной её стороне пластину металла перпендикулярно движущейся части.

Процесс изготовления струбцины-ваймы

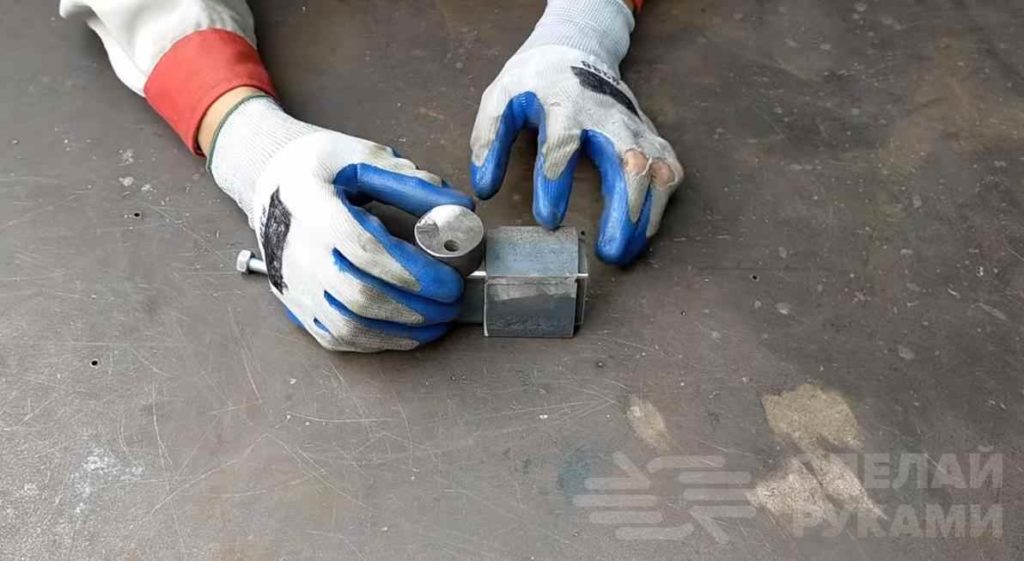

Подготавливаем эксцентрик. Для этого в небольшом круглом бруске металла срезаем небольшую пластинку и сверлим отверстие, чуть сместив его от центра.

На одну из труб привариваем болт с гайкой для фиксации эксцентрика. Привариваем ручку из куска арматуры на пластину.



Теперь изготовим вторую половинку, которая фиксируется на направляющей. К ней так же, как и в предыдущем случае, привариваем упорную пластину. Сверлим отверстие в трубе и привариваем сверху гайку.


Вкручиваем болт и привариваем к нему пластинку перпендикулярно шляпке болта. Надеваем наши заготовки на направляющую. И потом привариваем к направляющей снизу ножки с опорами.


При необходимости красим все части и приступаем к работе с нашим инструментом. Подробности по изготовлению можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Kwando Technic.
