Циркуль для ручного фрезера из куска фанеры

При помощи ручного фрезера при необходимости можно вырезать круги разного диаметра из листов фанеры или мебельных щитов. Это намного удобнее, чем при помощи электролобзика.

Но для этого потребуется изготовить самодельный циркуль-линейку. Сделать его можно из куска фанеры. Также потребуется кусок металлической полосы, шпилька и барашковая гайка.

Рекомендуем также прочитать статью: как самому изготовить практичный кондуктор для шкантов.

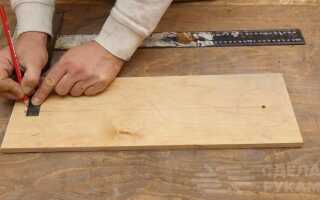

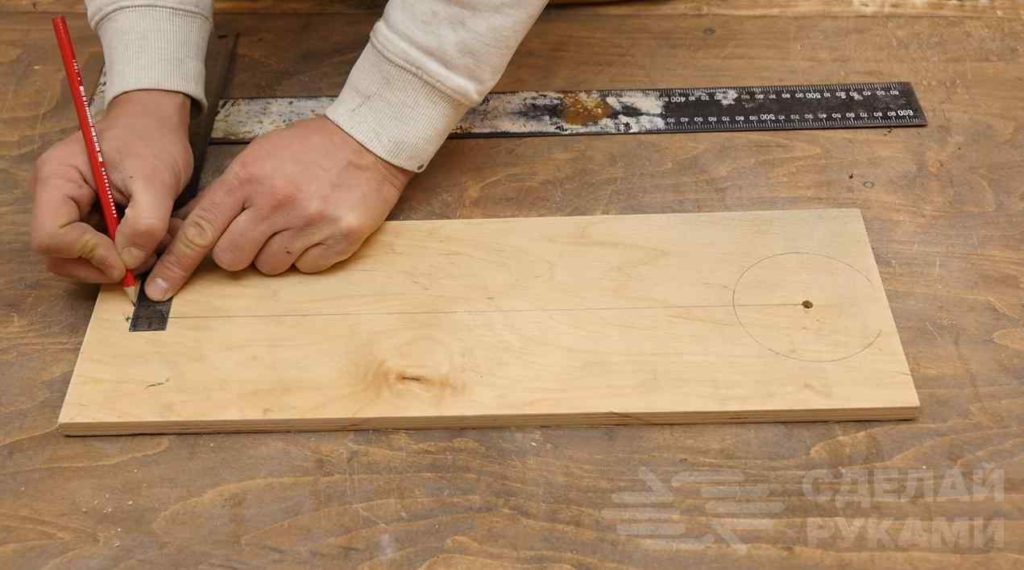

Первым делом отрезаем подходящий по размеру кусок фанеры и делаем на нем разметку. При помощи фрезера выбираем сквозной продольный паз.


Основные этапы работ

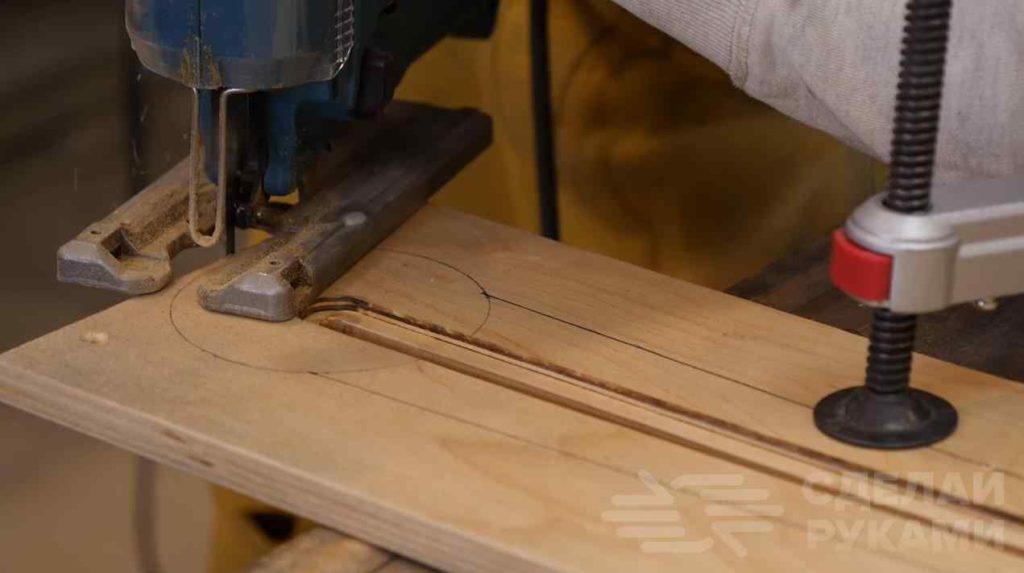

На следующем этапе при помощи электролобзика мастер придает заготовке необходимую форму. На одном конце вырезаем круглую площадку для крепления фрезера, другой конец срезаем на конус.

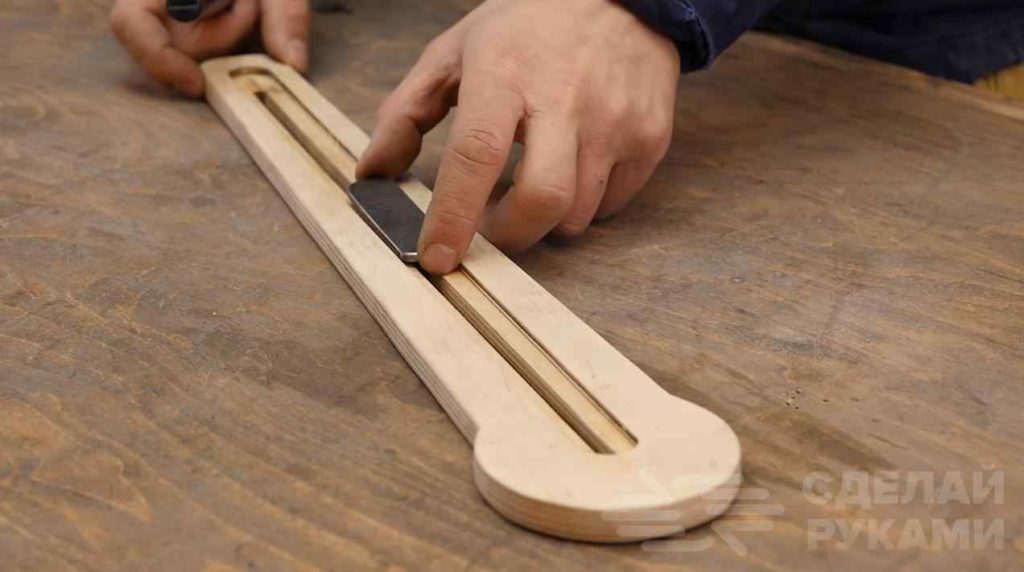

Полученную деталь обрабатываем наждачной бумагой. Вырезаем небольшой кусок из металлической полосы (по ширине паза). Получился своего рода бегунок.

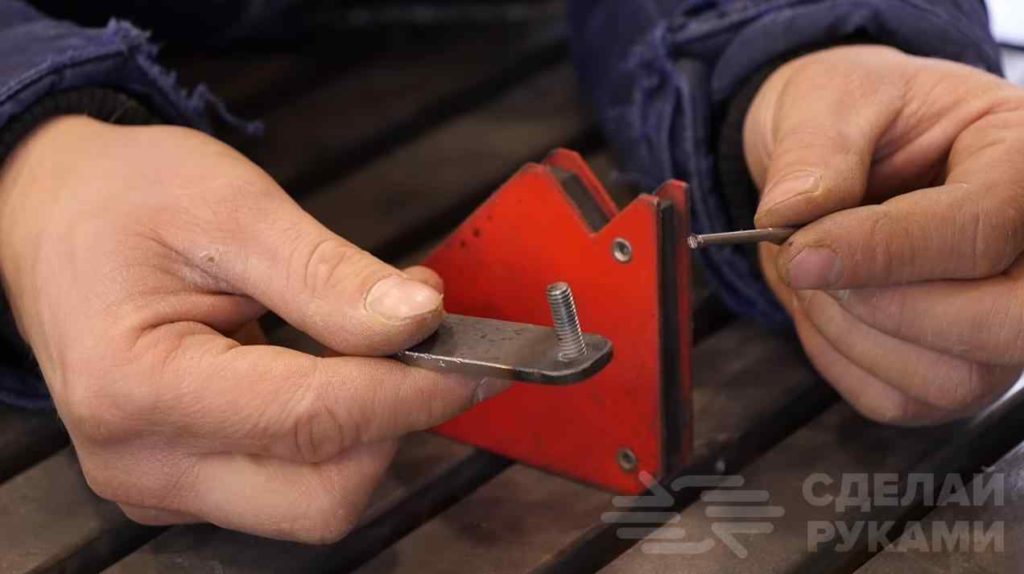

В полосе сверлим два отверстия. В одно отверстие ввариваем кусок шпильки с резьбой, в другое — кусок стальной проволоки.

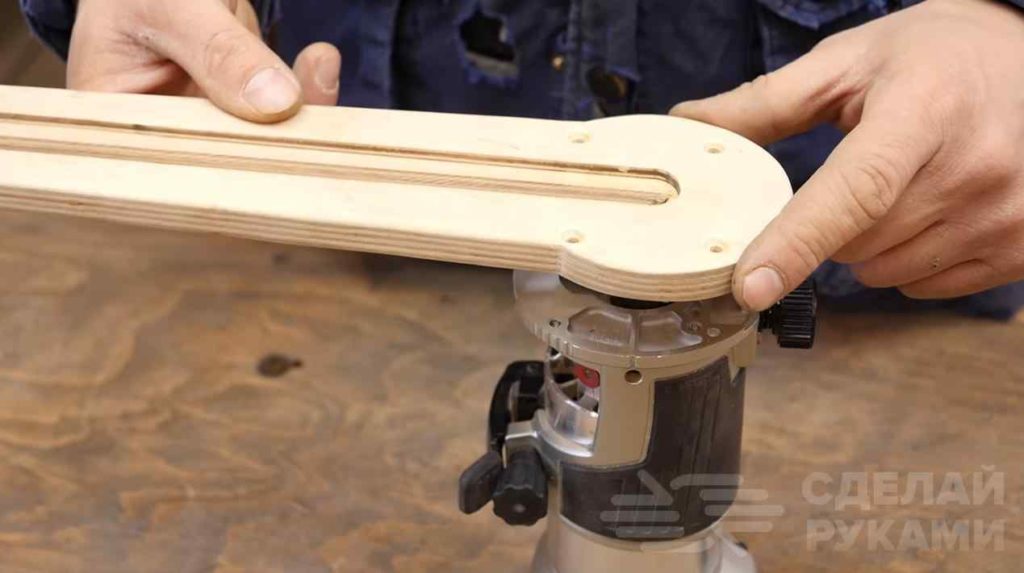

Далее в площадке для фрезера сверлим крепежные отверстия и устанавливаем сам фрезер. Бегунок фиксируем барашковой гайкой.


Подробнее о том, как сделать циркуль для ручного фрезера из куска фанеры, вы можете посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала Creates DIY.
