Быстрозажимная угловая струбцина для сварки

В данном обзоре автор показывает процесс изготовления быстрозажимной угловой струбцины, которая пригодится в домашней мастерской при выполнении сварочных работ. Сделать ее можно из обрезков металла.

Первым делом необходимо вырезать из листа металла толщиной 3-4 мм квадратную заготовку с размерами 25*25 мм. Это будет основание самодельной угловой струбцины.

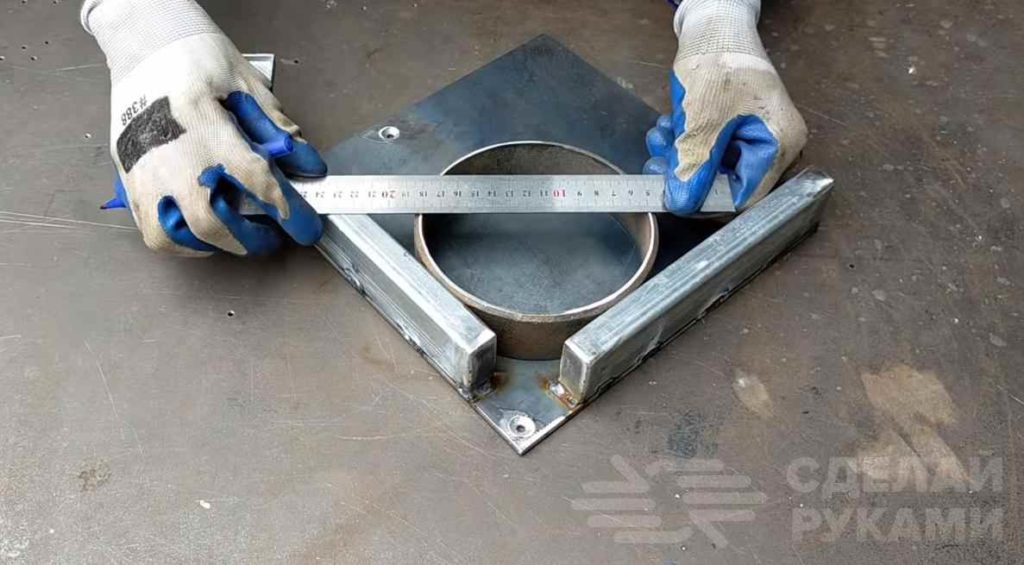

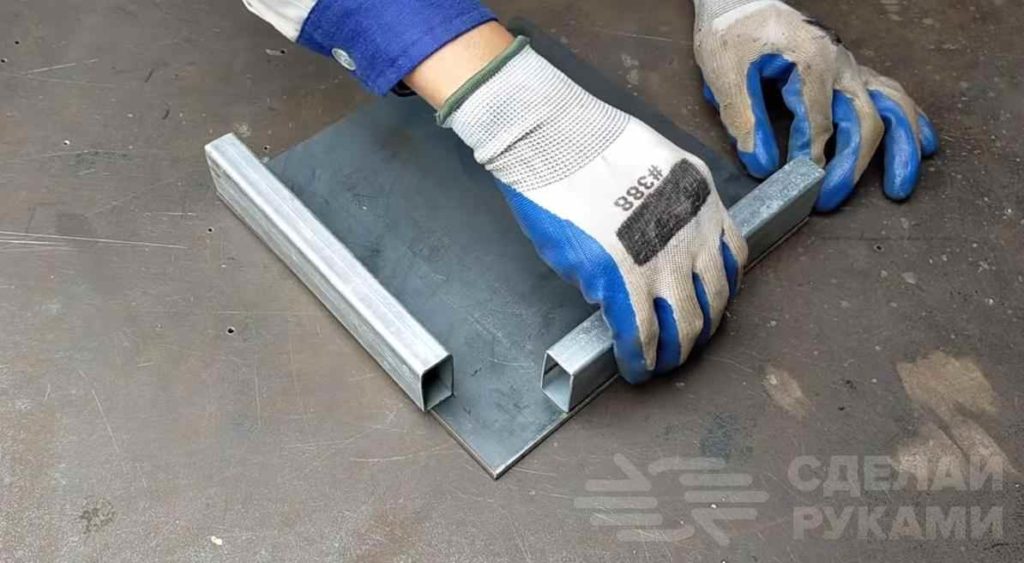

От прямоугольной профильной трубы 40*20 мм необходимо будет отрезать два куска длиной по 20 см. Привариваем их к основанию.


Рекомендуем также прочитать статью-обзор: как сделать своими руками эксцентриковую струбцину-вайму из профильных труб. При склейке мебельных щитов — это незаменимая вещь.

В основании сверлим крепежные отверстия для крепления к верстаку, а торцы профильных труб можно заварить металлическими пластинами.

Основные этапы работ

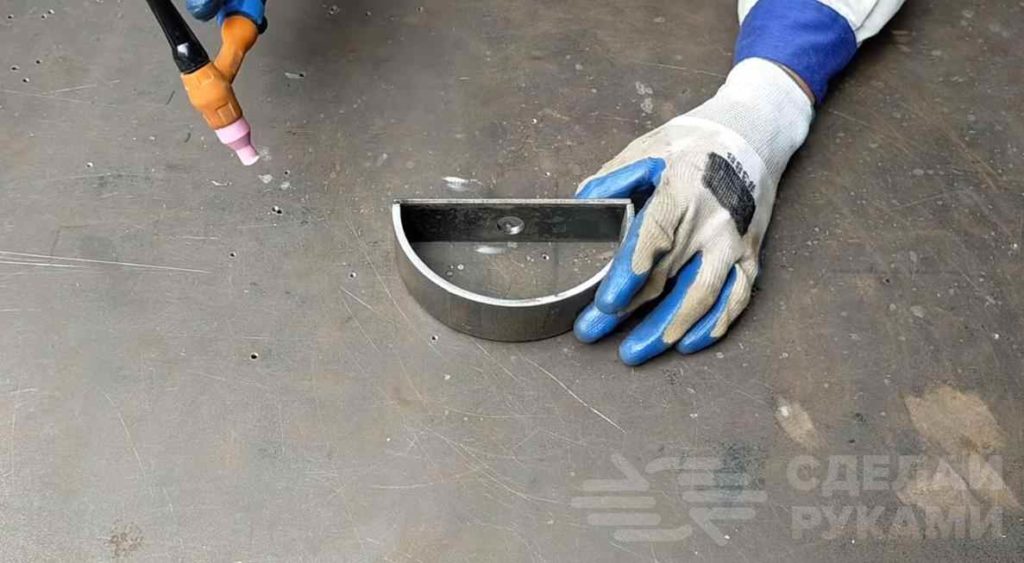

На следующем этапе от круглой трубы большого диаметра отрезаем небольшой кусок и разрезаем его на две части (пополам). К одной из половинок надо будет приварить пластину с отверстием.

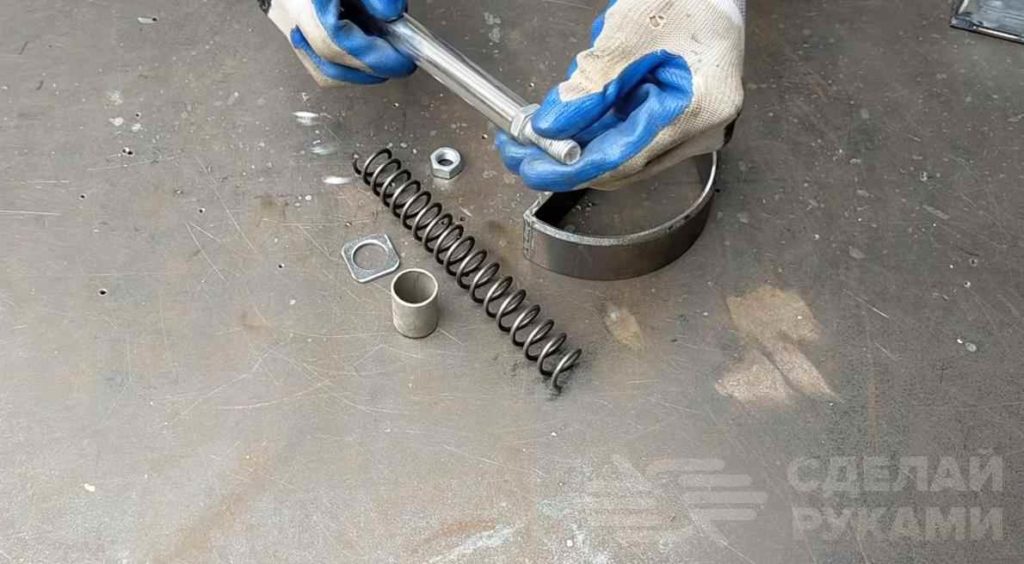

Далее необходимо подготовить несколько отрезков круглой трубы (длинный и короткий), квадратную шайбу и пружину. К торцу длинного отрезка трубы автор приваривает болт.


Вставляем болт в отверстие в пластине и фиксируем его с обратной стороны при помощи гайки.

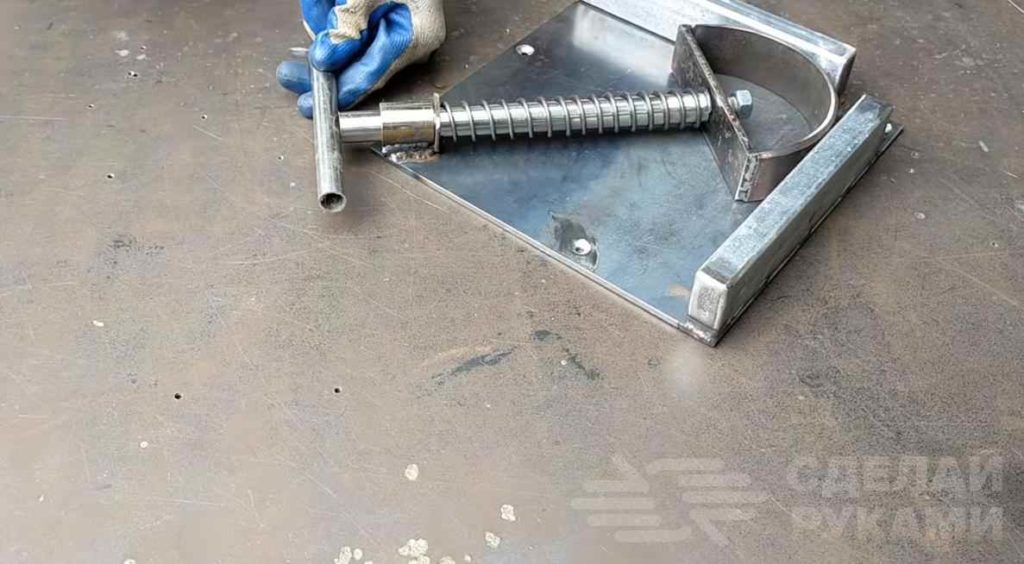

На длинный кусок трубы надеваем пружину, потом квадратную шайбу и второй отрезок трубы, который привариваем к основанию. К трубе привариваем ручку. Сварные швы зачищаем при помощи болгарки.


Подробно о том, как сделать быстрозажимную угловую струбцину для сварки, вы можете посмотреть на видео ниже. Данный обзор создан на основе видеоролика, опубликованного на YouTube канале Kwando Technic.
