Аналог промышленного фена из свечи накаливания

Используя свечу накала для дизельного автомобиля и некоторые другие доступные детали и материалы, можно изготовить аналог промышленного электрического фена. Работает самодельное устройство от аккумулятора 12V.

Главное назначение этого простого приспособления — экспресс ремонт различных пластиковых деталей. Поэтому самоделка пригодится как в домашней мастерской, так и в гараже.

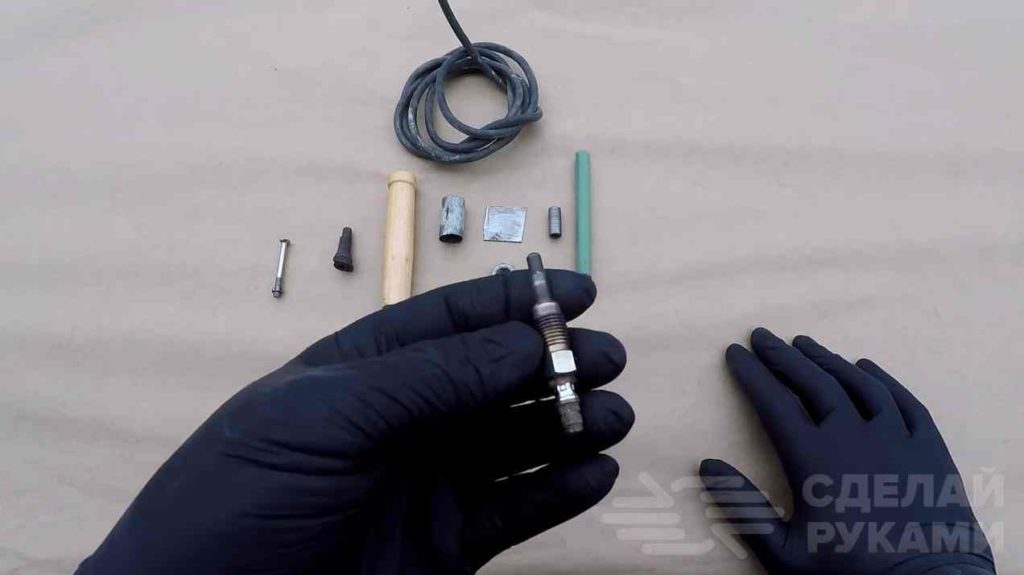

Основным элементом самодельного фена является свеча накала для дизельного автомобиля. Можно использовать самую дешевую.


Помимо этого, автор использует металлическую трубку с внутренним диаметром 6,5 мм (наружный — 10 мм). Длина трубки — 25 мм, толщина стенки — 2 мм. Эта трубка будет надеваться на саму свечу накала.

Также потребуется отрезок круглой трубки с внутренним диаметром 16 мм и длиной 35 мм, и трубка длиной 120 мм (диаметр — 10 мм).

Основные этапы работ

Первым делом необходимо будет вставить сосок без золотникового клапана в трубку длиной 120 мм. Чтобы сосок плотно вошел в трубку, его нужно немного обточить при помощи болгарки.

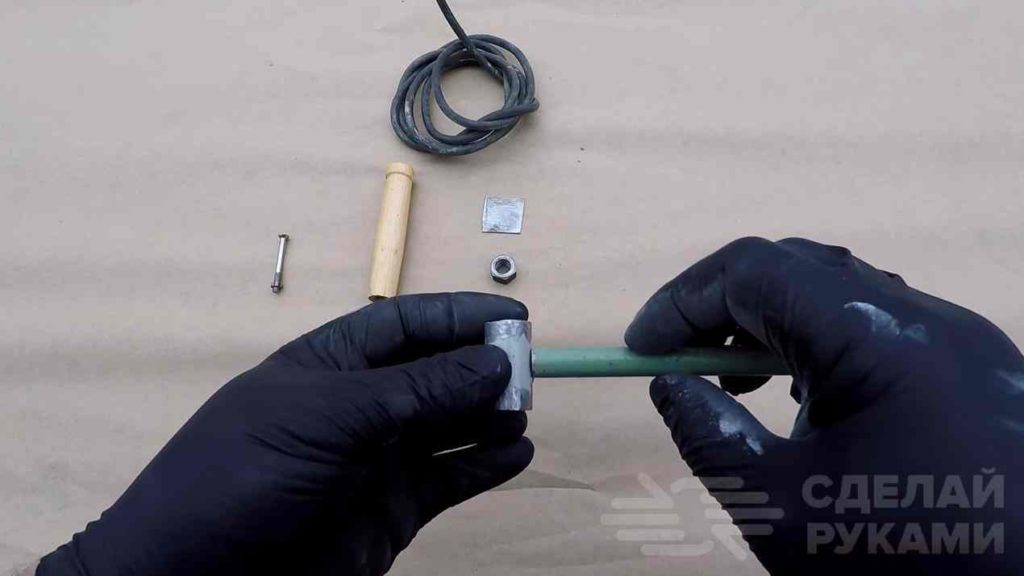

Далее по центру трубки диаметром 16 мм нужно просверлить отверстие, после чего к ней приваривается длинная трубка.

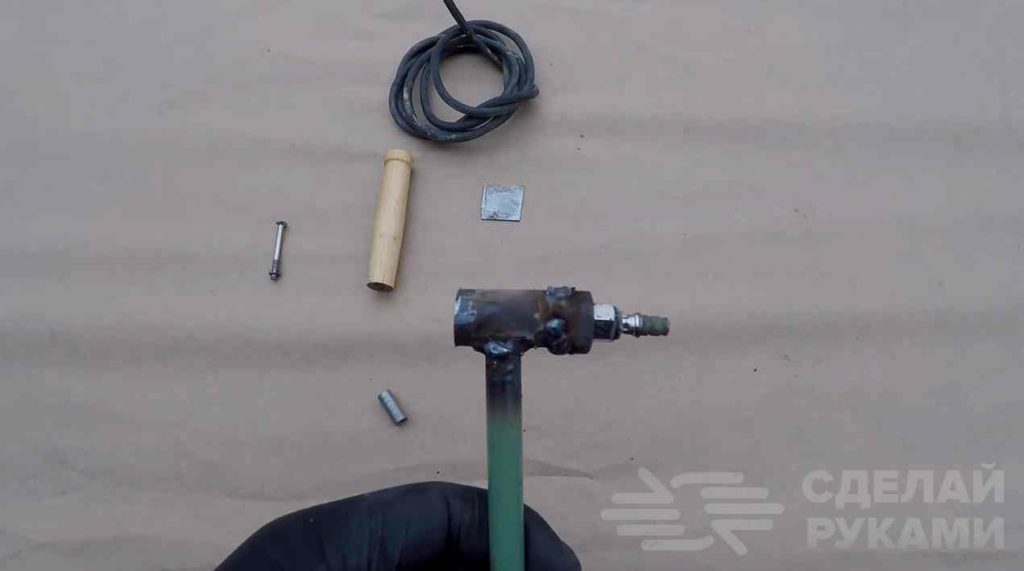

На следующем этапе надо подобрать шестигранную гайку под резьбу на свече накала, и накручиваем ее. Затем эту гайку автор приваривает к торцу трубки диаметром 16 мм.


Теперь отрезаем пластину металла толщиной 1 мм, и по центру привариваем трубку с внутренним диаметром 6,5 мм, которая будет надеваться на свечу накала.

В металлической пластине надо просверлить отверстие, а на конце трубки — сделать прорезь глубиной около 5 мм. С другой стороны пластины автор приваривает отрезок металлической тормозной трубки.

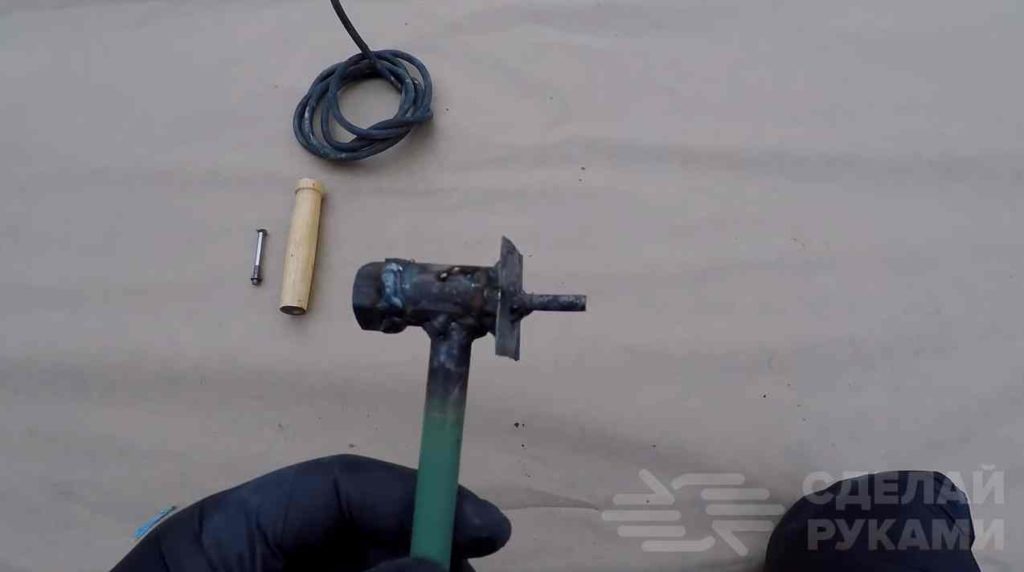

После этого пластину надо будет приварить к торцу трубки диаметром 16 мм. Отрезок тормозной трубки должен находиться с наружной стороны. Острые углы на пластине нужно обрезать.

Сборка самодельного устройства

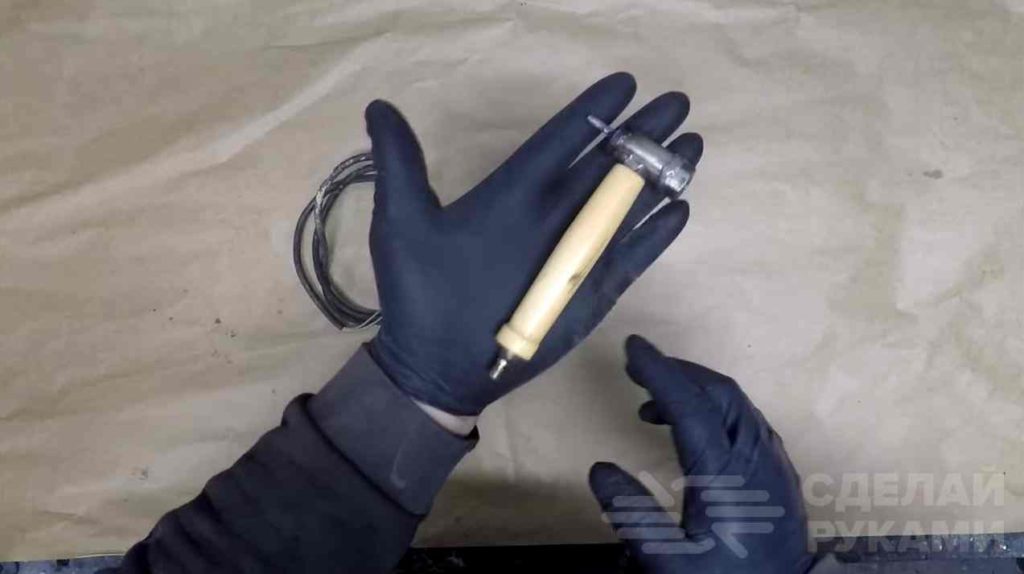

К гайке приваривает кусок болта, чтобы можно было фиксировать провод «массы». На длинную трубку автор надевает деревянную ручку от паяльника.

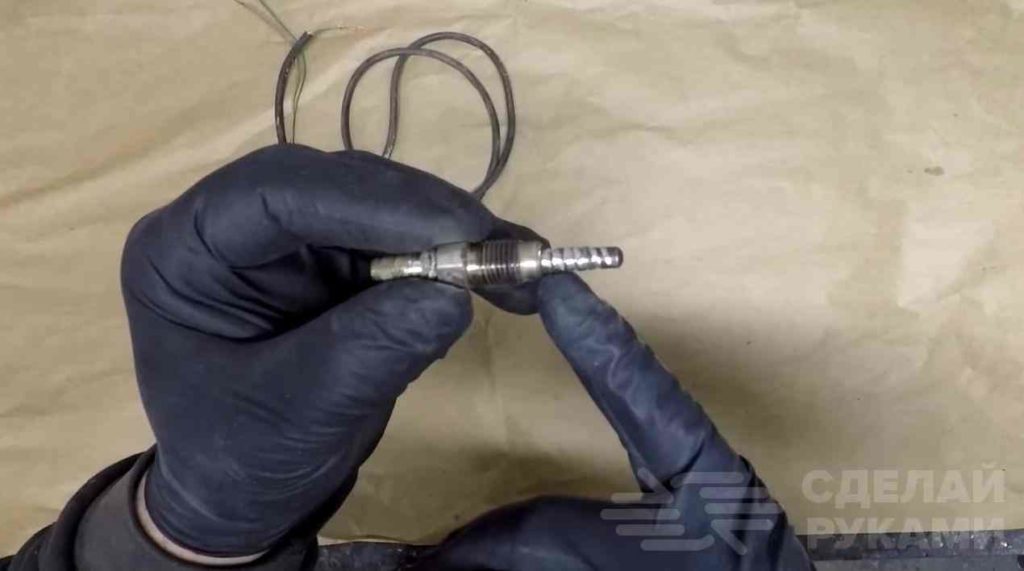

На последнем этапе при помощи болгарки, дремеля или напильника по металлу надо сделать на свече спиральные надрезы глубиной примерно 0,3-0,4 мм.

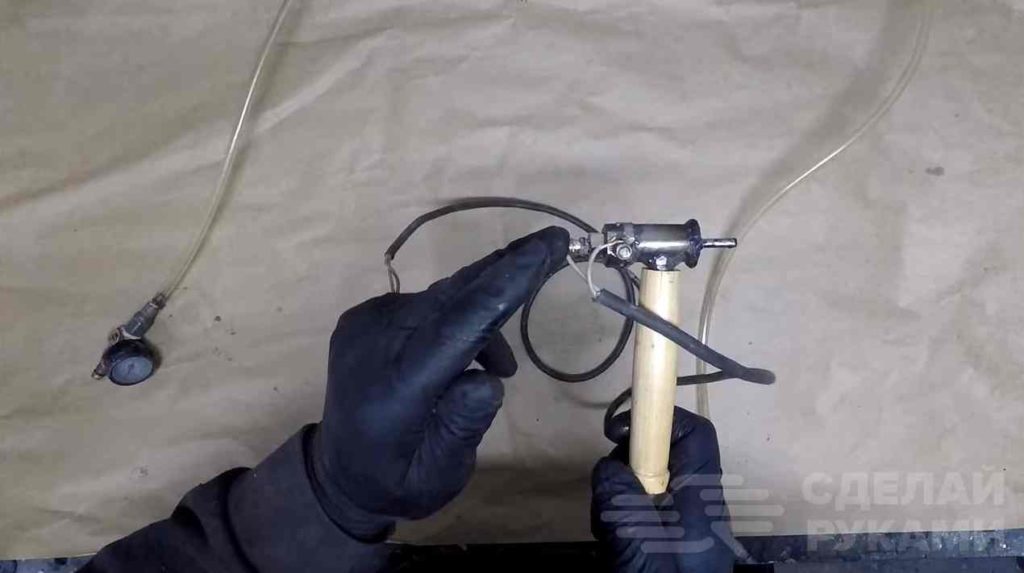

Потом подключаем провода от аккумулятора и надеваем на сосок полипропиленовый шланг, другой конец которого через редуктор подсоединяется к компрессору. Теперь самоделку можно считать полностью готовой к работе.


Подробнее о том, как своими руками изготовить «домашний» аналог промышленного фена из свечи накаливания, можно посмотреть в видеоролике на нашем сайте. Любые замечания и предложения по данной самоделке пишите в комментариях.
