Включаем низковольтовый паяльник в сеть 220 без трансформатора






Я уже очень давно пользуюсь низковольтными паяльниками. Так задалось, что мне их досталось некоторое количество. Питаются они от безопасных 42 вольт. Обычно их подключают к трансформатору, но в наличии у меня такого нет. Я использую для питания гасящий конденсатор. О расчете конденсатора — далее.

Изготовление приставки для паяльника на 42 В

Включаем низковольтовый паяльник в сеть 220 без трансформатора

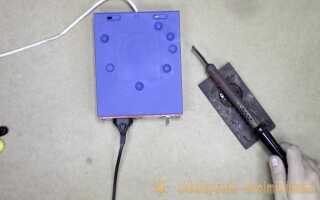

Корпусом для блока питания паяльника, будет служить корпус от старого DVD — привода. Его думаю покрасить, наклейку видимо придется оставить, под ней направляйка для диска. Сняв которую образуется отверстие, чего мне не нужно.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Переднюю панель сделаю из пластика. Применю обрезок plexiglas оранжевого цвета, такой был в наличии.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Выключателем будет служить тумблер Т3. Можно применить любой на ток от двух ампер.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Гасящий конденсатор считаем по простой формуле. У меня паяльник имеет следующие параметры:

  • — мощность 65 ватт;
  • — рабочее напряжение 42 вольта;
  • — рабочий ток 1,54 ампера.

На листочке виден подробный подсчет емкости конденсатора. Получается. нам нужен конденсатор емкостью 22 mF.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Конденсаторы взял старенькие, стояли в старом корпусе БП паяльника. Я их зашкурил и покрасил. Синие конденсаторы по 4 mF, два конденсатора по 20 mF. Рабочее напряжение конденсаторов должно быть не менее 350 Вольт. Те что по 4 мкФ, у меня на 450 и 600 вольт. Те, которые по 20 mF, они на 200 вольт, поэтому включу их последовательно. На выходе получаем емкость 10 мкФ с рабочим напряжением 400 вольт. На одном из конденсаторов припаян разрядный резистор на 470 ком. При отключении от сети, он разряжает заряд конденсаторов.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Под корпус вырезаем заглушки. Оранжевая — передняя, она из plexiglas.Белая заглушка — задняя, она из ПВХ пластика.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Корпус DVD — привода, покрашу из баллончика.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

На панели из plexiglas делаю разметку под: розетку, тумблер и неоновую лампу. Неоновую лампу можно заменить светодиодом, включенный через резистор.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Конденсаторы по 4 mF закрепляю скобой. Черные конденсаторы, скрепил между собой при помощи уголка.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

На дне прикрутил ножки. В роли ножек, крышки от медицинских пузырьков.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Задняя панель из ПВХ. Прикрутил винтами и просверлил отверстие под сетевой шнур. Конденсаторы спаял параллельно. Сетевой шнур припаиваю на тумблер.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Один из сетевых проводов, через тумблер, идет на розетку. Второй провод через конденсатор на розетку. Неоновая лампа подключена с тумблера.При включении без нагрузки, напряжение составляет около 160 вольт.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

С подключенным паяльником, напряжение составляет около 40 вольт.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Такой себе блок питания получился. Доступно и надежно. Пользуюсь подобным способом очень давно. Так же можно рассчитать конденсатор и для любой низковольтной нагрузки.

Включаем низковольтовый паяльник в сеть 220 без трансформатора

Смотрите видео
