Одним из весомых недостатков мощных асинхронных электродвигателей является их «тяжелый» пуск, который сопровождается огромными начальными токами в этот момент. В результате чего в сети появляется большой скачек напряжения. Такие «провалы» могут негативно сказаться на работу электроники или других электроагрегатов работающих на этой же линии.Для плавного пуска используют схему включения «звезда-треугольник». При которой в начале запуска двигатель включается звездой, а когда вал мотора раскрутиться до рабочих оборотов электроника переключит его в схему треугольником.Я покажу как собрать пусковой и управляющий блок, который будет не только управлять запуском и остановкой двигателя, но и при пуске будет менять схемы его включения.

Понадобится

Для подключения нам понадобятся:

  • 3 пускателя, для управления силовой частью;
  • приставка с выдержкой времени — реле времени регулируемое;
  • 2 приставки с нормально открытыми и замкнутыми контактами;
  • кнопки «Пуск» и «Стоп»;
  • 3 лампочки, для наглядного вида работы пускателя;
  • автоматический выключатель однополюсной.
Как подключить двигатель по схеме звезда-треугольник

Схема

Подключение проводится по заранее нарисованной схеме.

Как подключить двигатель по схеме звезда-треугольник

На схеме представлена силовая часть и цепи управления. В силовую часть входят:

  • вводной автоматический выключатель;
  • 3 мощных пускателя, управляющие силовой цепью включения «звезда-треугольник»;
  • электродвигатель.
Как подключить двигатель по схеме звезда-треугольник

При включении по схеме «звезда» работают первый и третий пускатели, при включении по схеме «треугольник» работают первый и второй пускатели. В силу отсутствия возможности подключения к сети 380 В ограничимся визуальным рассмотрением работы системы без двигателей. К цепям управления относятся:

  • автоматический выключатель однополюсный;
  • кнопки «Пуск» и «Стоп»;
  • три катушки пускателя;
  • нормально замкнутый контакт;
  • нормально открытый контакт;
  • контакты реле времени.
Как подключить двигатель по схеме звезда-треугольник

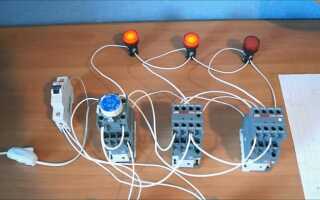

Собираем схему для демонстрации работы автоматической системы.

Как подключить двигатель по схеме звезда-треугольник

Параллельно катушкам пускателя подключены сигнальные лампы, чтобы вы наглядно увидели работу.

Проверка системы

Включаем автоматический выключатель, тем самым подаем питание на всю схему. Нажимаем кнопку «Пуск» для запуска электродвигателя. И у нас притянулись первый и третий пускатели, загорелись лампочки 1 и 3 – означающие, что двигатель включен по схеме «звезда».

Как подключить двигатель по схеме звезда-треугольник

Через некоторое время срабатывает таймер, притягиваются первый и второй пускатели, загорелись лампочки 1 и 2 – что значит двигатель подключен по схеме «треугольник».

Как подключить двигатель по схеме звезда-треугольник

Время на приставке можно регулировать от 100 миллисекунд до 40 секунд. в зависимости от того, как быстро двигатель набирает обороты.

Как подключить двигатель по схеме звезда-треугольник

Нажимаем кнопку «Стоп» и все останавливается. При подключении двигателя надо учитывать подключение фаз мотора. В данном случае на начало обмотки приходит фаза А, на конец обмотки фаза B. На начало второй обмотки должна приходить фаза В, на конец – фаза С. На начало третьей обмотки должна приходить фаза С, на конец – фаза А.

Смотрите видео

Обязательно посмотрите видео, где более подробно и наглядно изложен процесс работы и подключения всей схемы.
