Как самостоятельно встроить Блютуз в любую автомагнитолу






Поговорим о внедрении беспроводных технологий. Конкретно речь пойдёт о передаче звука по Блютуз. Например, стоит в вашем автомобиле старенькая магнитола, которой Bluetooth и не снился. Что можно сделать в этой ситуации? Конечно, можно купить современную модель. Ну а если вы не готовы к этому шагу или в вашем авто стоит магнитола нестандартной формы, найти замену которой не так то просто? И если при этом вы ещё и не прочь поработать руками, значит вам точно сюда.

Как самостоятельно встроить Блютуз в любую автомагнитолу

Что понадобится для модернизации

Во-первых, конечно сама магнитола. Задача будет облегчена, если в вашей магнитоле есть AUX выход. Мне же придётся модернизировать очень старую модель, где естественно AUX выхода нет. Поэтому предварительно я уже реализовал в ней AUX.

Как самостоятельно встроить Блютуз в любую автомагнитолу

Не будем отвлекаться на то, как это сделать, поскольку это тема отдельного разговора, соответствующие материалы можно легко найти. Ещё нам понадобится Bluetooth адаптер («свисток»). Первая попавшая ко мне модель оказалась неудачной. Аудио выход оказался одноканальным (моно), кроме этого модель работала неустойчиво. Пришлось её просто выбросить. Заказанный в Китае модуль XS-3868 оказался весьма неплохим. Его я и буду сегодня внедрять в магнитолу.

Как самостоятельно встроить Блютуз в любую автомагнитолу
Как самостоятельно встроить Блютуз в любую автомагнитолу

Описание процесса подключения

Подключение сигнала не вызовет затруднения даже у новичка. «Землю» можно присоединить как к корпусу магнитолы, так и к разъёму AUX. Левый и правый канал Bluetooth – модуля соединяем с соответствующими контактами на разъёме магнитолы. Не бойтесь перепутать каналы между собой, для прослушивания музыки, на мой взгляд, это не принципиально. Особо дотошные радиолюбители могут докопаться до истины и выполнить подключение правильно.

Как самостоятельно встроить Блютуз в любую автомагнитолу

Наиболее серьёзно нужно подойти к вопросу питания нашего модуля. В случае с Bluetooth адаптером на 5 вольт можно подключиться к USB разъёму магнитолы, при его наличии. Также можно попытаться найти на плате магнитолы 5-вольтовый линейный стабилизатор. Маркировка этого элемента может содержать цифры 7805. Конечно не факт, что в запасе у него имеется резервная мощность, необходимая для питания нашего адаптера. Лучший вариант – дополнительно купить такой стабилизатор и собрать приведённую здесь схему.Что касается модуля XS-3868, которым я располагаю, ситуация несколько сложнее. Пределы необходимого для него питающего напряжения составляют 3,6 – 4,2 вольта. Такое на плате магнитолы вряд ли найдётся. Интегрального линейного стабилизатора на 4 вольта, насколько мне известно, тоже нет, во всяком случае, среди широко распространённых устройств.Отсюда следует, что источник питания мне придётся собирать самостоятельно. Для этого я взял два электролитических полярных конденсатора, два керамических неполярных и очень полезную микросхему LM317. Кроме этого понадобится пара резисторов для установления требуемого выходного напряжения. Один я взял номиналом 1,5 кОм, второй на 3 кОм. Прилагается ссылка калькулятора для LM317, где можно подобрать номиналы резисторов. Там же приведена схема стабилизатора напряжения на базе LM317.

Как самостоятельно встроить Блютуз в любую автомагнитолу

Я собрал это схему методом навесного монтажа, просто спаяв детали между собой.

Как самостоятельно встроить Блютуз в любую автомагнитолу

Допустимое входное напряжение для LM317 достигает 37 вольт, что создаёт большой запас надёжности, так как в бортовой сети автомобиля это значение не выше 15 вольт. На выходе моего самодельного стаба я обнаружил 3,95 вольт, то есть как раз то, что нужно.

Как самостоятельно встроить Блютуз в любую автомагнитолу

Теперь можно подключить Bluetooth и убедиться в его работоспособности. Подаю питание на схему и ищу в телефоне доступные Bluetooth – устройства. Для входа требуется ввести пароль. В 99 случаях из 100 стандартным для подобных устройств паролем является четыре нуля (0000).

Как самостоятельно встроить Блютуз в любую автомагнитолу

Подключившись к Блютуз и присоединив наушники, запускаю на телефоне звуковой файл. В результате получаю настоящий стерео сигнал. Качество звука лично меня вполне устраивает. В интернете я встречал информацию, что этот Bluetooth модуль при включении кратковременно может потреблять ток до 1 ампера. По этой причине я и выбрал микросхему LM317, рассчитанную на ток до 1,5 ампер. Убедиться в наличии скачка тока при включении я не смог, так как не имею осциллографа, мультиметр же на столь короткие всплески не реагирует. Постоянное потребление в рабочем режиме по моим наблюдениям не превышает 70 мА. Модуль XS-3868 обладает дополнительными возможностями, которые я тоже решил использовать. В частности здесь есть контакты для подключения микрофона, после чего наш модуль сможет работать как Bluetooth гарнитура для разговора по телефону.

Как самостоятельно встроить Блютуз в любую автомагнитолу

Кроме этого имеется ряд опций, которые я не использовал, но кому-то они могут оказаться полезными:

  • возможность подключения индикаторных светодиодов;
  • встроенное зарядное устройство для литиевого аккумулятора;
  • подключение кнопок регулировки громкости, кнопок «следующий трек», «предыдущий трек», «пауза».
Как самостоятельно встроить Блютуз в любую автомагнитолу

Далее я подбираю подходящий микрофон от вышедшей из строя гарнитуры. Я выбрал микрофон, уже установленный на небольшой плате. Думаю, что в таком варианте крепить его будет даже удобней.

Как самостоятельно встроить Блютуз в любую автомагнитолу

Плату микрофона я вклеил в торец накладки передней панели магнитолы.Для монтажа стабилизатора и модуля Bluetooth я нашёл свободное место на плате магнитолы и использовал двухсторонний скотч.

Как самостоятельно встроить Блютуз в любую автомагнитолу

Стаб я обмотал изолентой, чтобы ничего случайно не замкнуть. Перегрев ему не грозит ввиду большого запаса по мощности. Осталось подключить стабилизатор к питанию. С землёй всё ясно, она как всегда на корпусе. Теперь разберёмся с плюсом. Если подключиться просто к плюсу магнитолы, получим постоянно работающий Bluetooth во всех режимах, когда к авто подключен аккумулятор. Магнитоле это требуется для сохранения различных настроек, часов. Для нашего модуля Bluetooth это в принципе тоже допустимо, но совершенно не рационально. Поэтому находим красный провод от замка зажигания, напряжение на котором появляется только при вставленном ключе и подключаем к нему плюс стаба.

Как самостоятельно встроить Блютуз в любую автомагнитолу

То есть, вставляем ключ в замок зажигания и наш Bluetooth стартует вместе с магнитолой. Ну вот, с подключением разобрались.

Как самостоятельно встроить Блютуз в любую автомагнитолу

В моём варианте модернизации необходимо как-то выполнить выход AUX, ведь в этой магнитоле его изначально не было. Я решил эту задачу следующим образом. Просто вывел разъём AUX на 10-ти сантиметровый провод за заднюю панель магнитолы. Для тех, у кого режим AUX присутствовал изначально, этот «колхоз» не понадобится.

Как самостоятельно встроить Блютуз в любую автомагнитолу

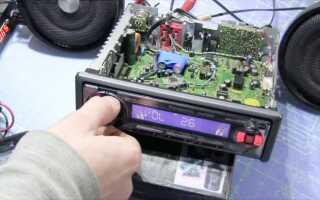

Для проверки системы переводим магнитолу в режим AUX. В моём варианте это режим радио плюс дополнительный переключатель. Пользуемся системой следующим образом – если нужен AUX, ничего не воспроизводим по Bluetooth, ну и наоборот, нужен Bluetooth, не пользуемся AUX.Ну, вот собственно и всё. Осталось установить магнитолу в автомобиль и наслаждаться новой функцией.

Как самостоятельно встроить Блютуз в любую автомагнитолу
Как самостоятельно встроить Блютуз в любую автомагнитолу

Заключение

Ссылки, которые могут понадобиться:

Bluetooth модуль XS-3868.Стабилизатор напряжения LM317.Калькулятор для LM317.
