Ящик для хранения инструмента в виде контейнера

Хранить дорогой инструмент на обычных полках в мастерской — не самая лучшая идея в современных реалиях. Лучше найти ему местечко в мощном стальном ящике и хранить «под семью замками».

В данном обзоре мы расскажем, как изготовит такой ящик. Сразу скажем, вещь не очень бюджетная, так как применяются материалы не из самого дешевого сегмента. Зато изготовление этого ящика почти каждому мастеру по плечу!

Для работы нам потребуются следующие материалы: квадратные трубы, листовая сталь, круглая труба, толстый профильный лист и пара листов ДСП (или фанеры).

Рекомендуем вам также прочитать статью-обзор: как изготовить своими руками мощный настенный воздухоочиститель для домашней мастерской.

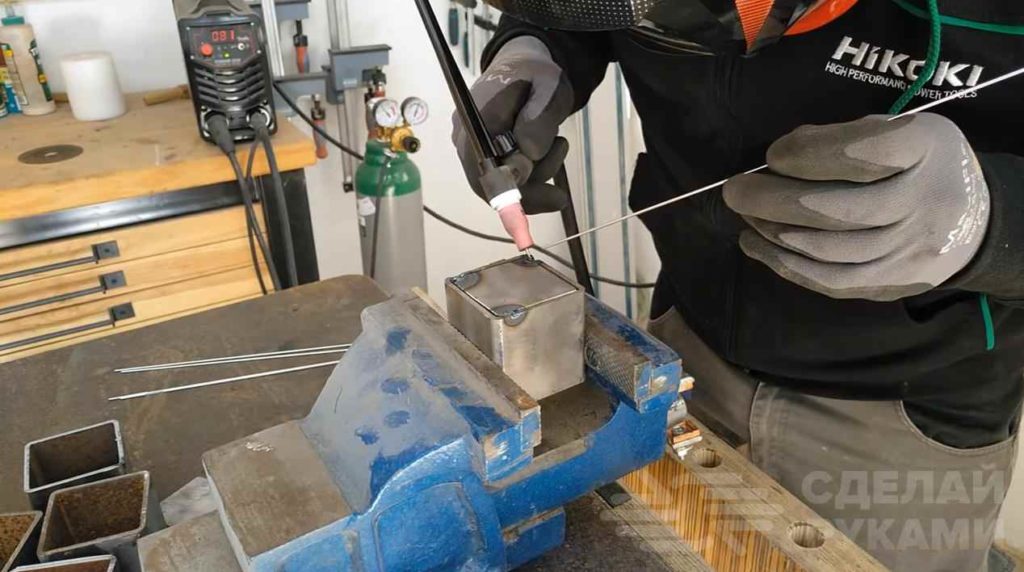

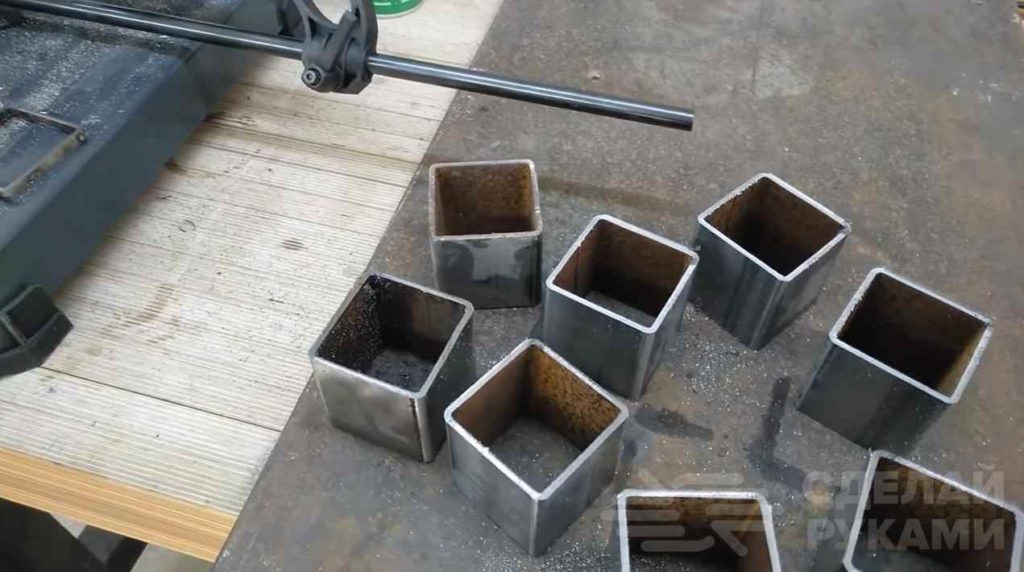

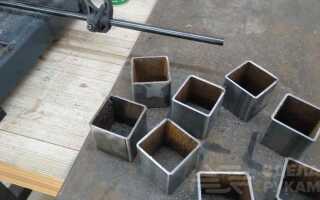

Для начала изготовим торцевые заглушки углов. Для этого отрезаем необходимые кусочки квадратной профтрубы и завариваем их по форме куба.

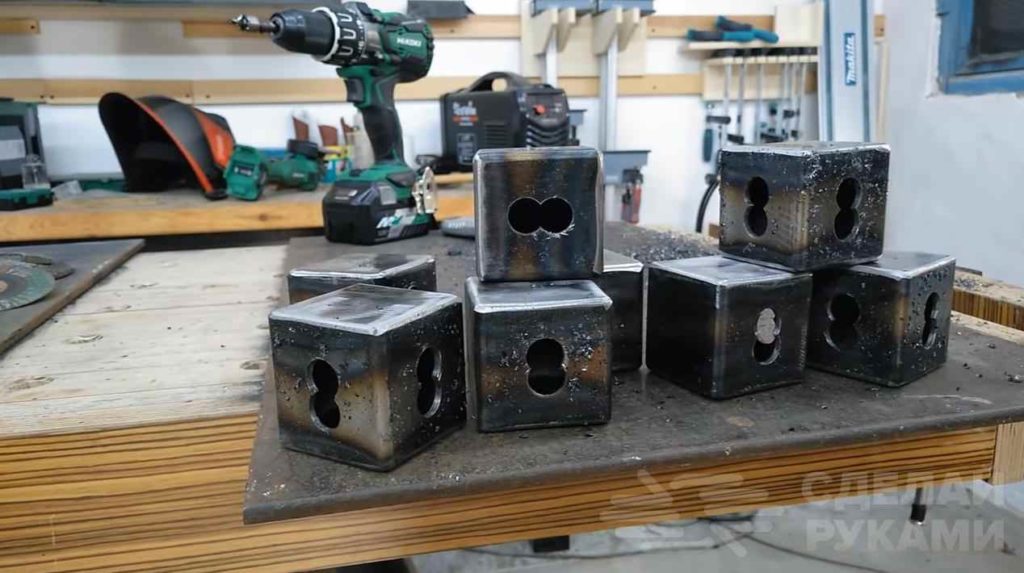

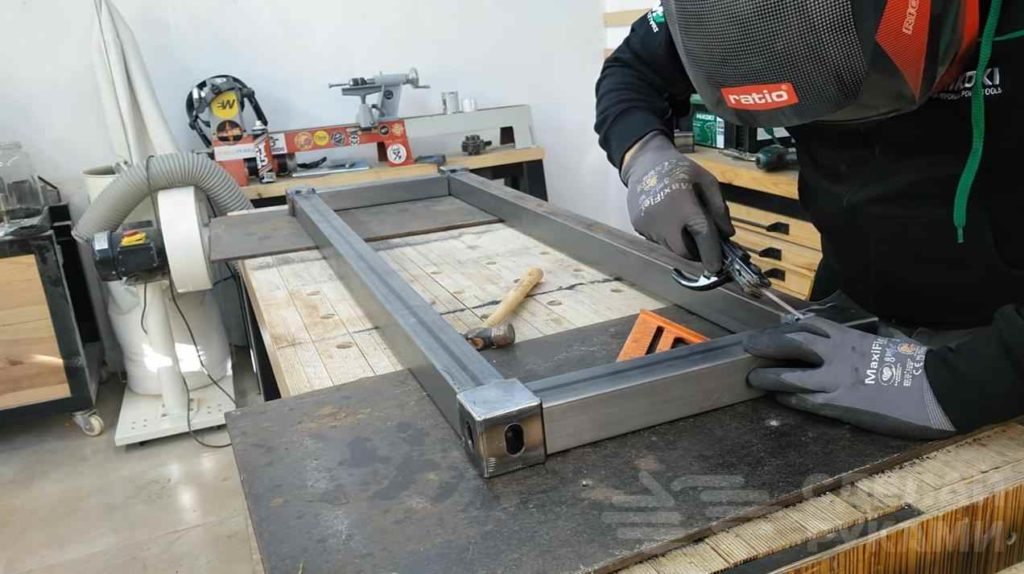

На двух боковых стенках сверлим отверстия и добиваемся овальной формы напильником. После этого привариваем кубики на края трубы и соединяем между собой четыре трубы, формируя крышку. То же самое делаем ещё с четырьмя трубами.



Основные этапы работ

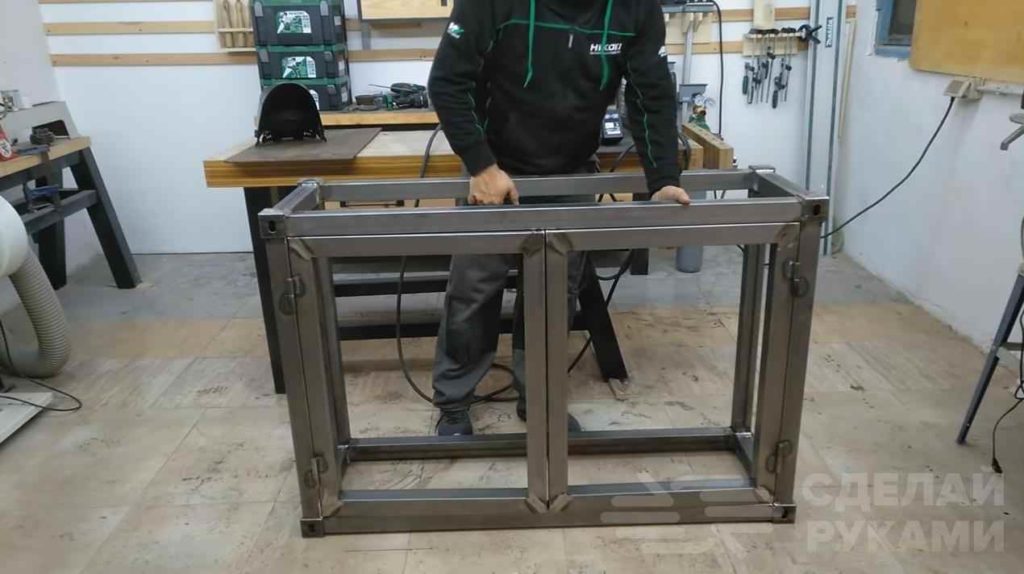

На следующем этапе устанавливаем вертикальные стойки. Свариваем дно и крышку вместе. Далее приступим к изготовлению дверок.

Отрезаем подходящего размера несколько заготовок и свариваем их под углом 45 градусов между собой. Устанавливаем их на будущую переднюю стенку и привариваем петли.

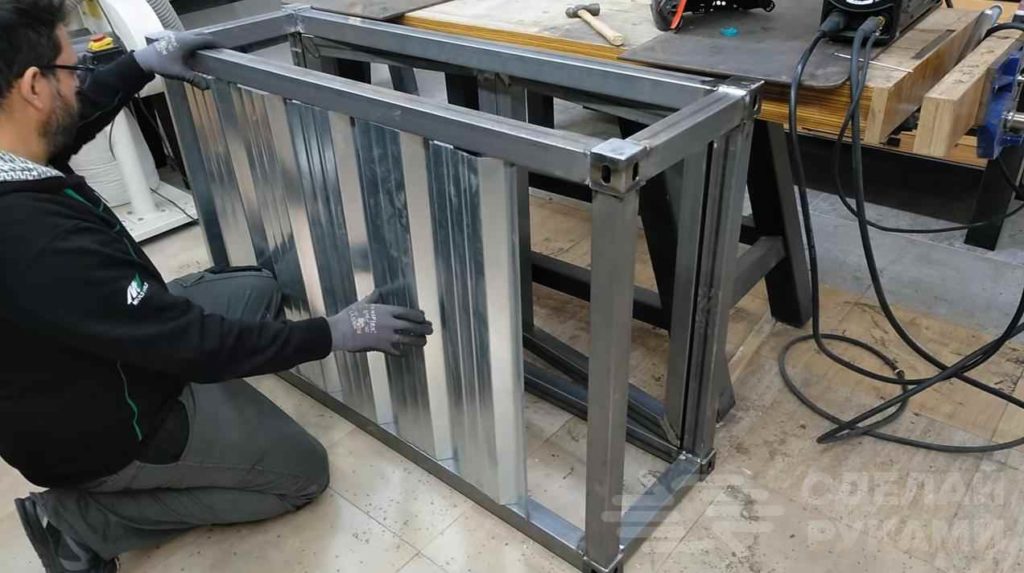

Боковые стенки будем изготавливать из профильного листа. Вырезаем каждую стенку и прихватываем на сварку в местах жесткости листов. Верхнюю крышку сделаем из листового металла.

Для удобства приваривания установим несколько опор на внутренней части трубы. Укладываем лист и привариваем его. Теперь можно установить механизм открывания и закрывания. Для этого отрезаем необходимую длину круглой трубы.


Петли для трубы будем делать из кусочка трубы большего диаметра и листовой стали. Свариваем боковую стенку и стальную полосу. Продеваем трубу и можно изготовить подпятник с замком.

Замок вырезаем из пластины металла в форме буквы «Т». Привариваем нижний край Т-образной детали к шайбе, а шайбу на края трубы. Петля для крепления замка изготавливается из кусочка листовой стали, только уже Г-образной детали.

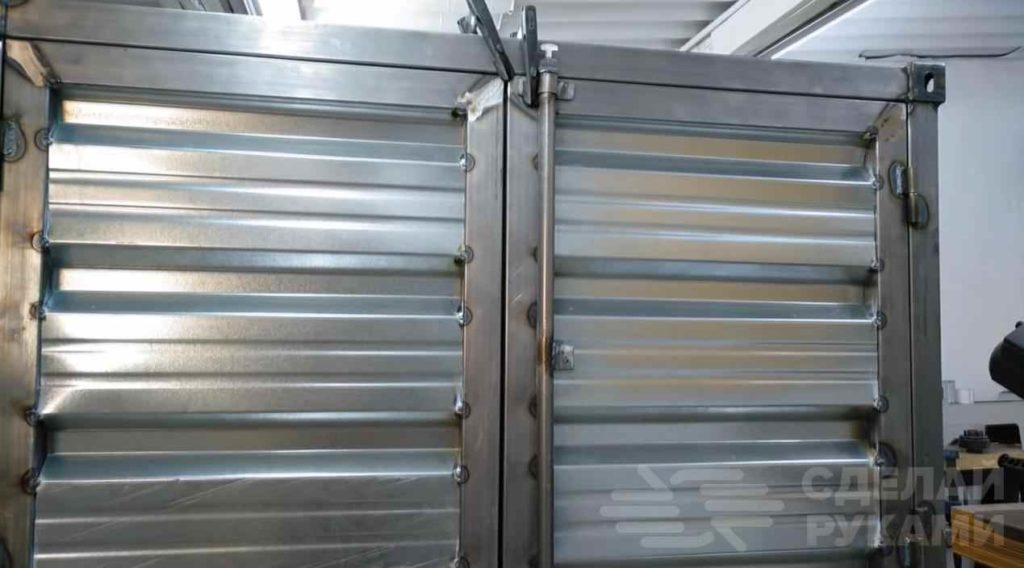

Привариваем трубу на одну из дверок и привариваем Г-образную деталь на корпус ящика. Далее на трубу привариваем небольшую петлю для крепления поворотной ручки.


Из длинной полосы вырезаем ручку и сгибаем в необходимых местах. Крепим её к петле. Из нескольких стальных полос вырезаем части механизма для крепления замка.

Соединяем их вместе, согласно чертежу, и проверяем работоспособность закрывания и открывания всего механизма. На вторую дверку, с обратной стороны, привариваем пластину металла (это будет ограничитель).

Если всё собрано правильно, можно приступать к покраске нашего ящика. Подробное выполнение всех операций можно посмотреть на видео ниже. Данный обзор подготовлен на основе видеоролика с YouTube канала Making HUERTAS Stuff.
