Упорный домкрат и тележка для перемещения станков

Как переместить тяжеленный станок в мастерскую? Можно, конечно, разобрать стену или крышу, заказать спецтехнику (тот же кран). Но это все очень сложно и трудоемко.

Чтобы упростить себе задачу, можно обойтись самодельными приспособлениями. И в данном обзоре автор показывает, как сделать упорный домкрат и тележку с роликами для перемещения станков.


Для изготовления этих приспособлений потребуется: некоторое количество шпилек большого диаметра и гайки к ним, толстостенный швеллер и металлические обрезки, листовой металл, а также сварочный аппарат, УШМ (болгарка) и разметочный инструмент.

Основные этапы работ

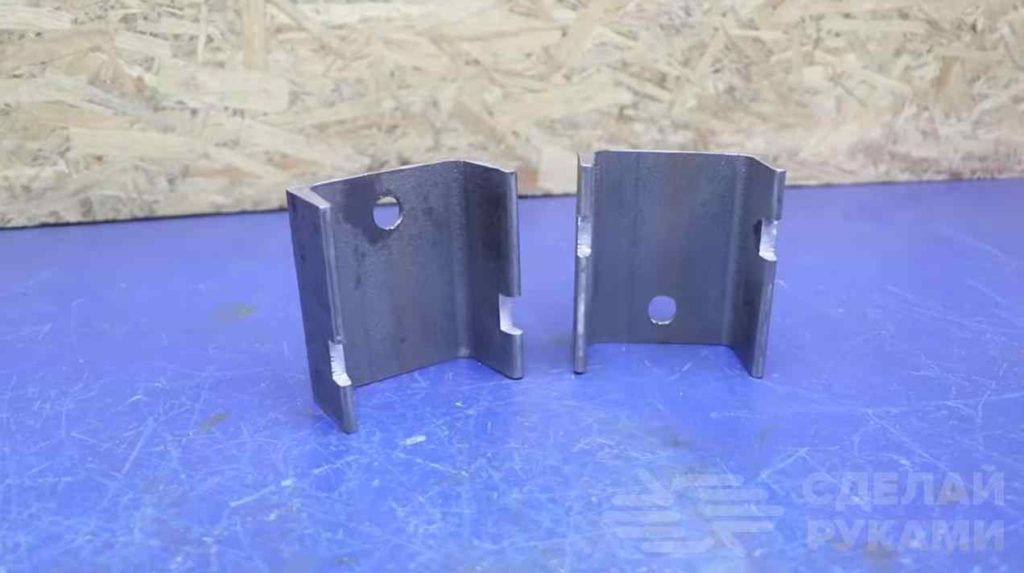

Из куска швеллера отрезаем четыре одинаковые части. В двух из них прорезаем небольшие пазы на боковых стенках, и привариваем гайки (со вкрученной шпилькой для лучшей центрировки).

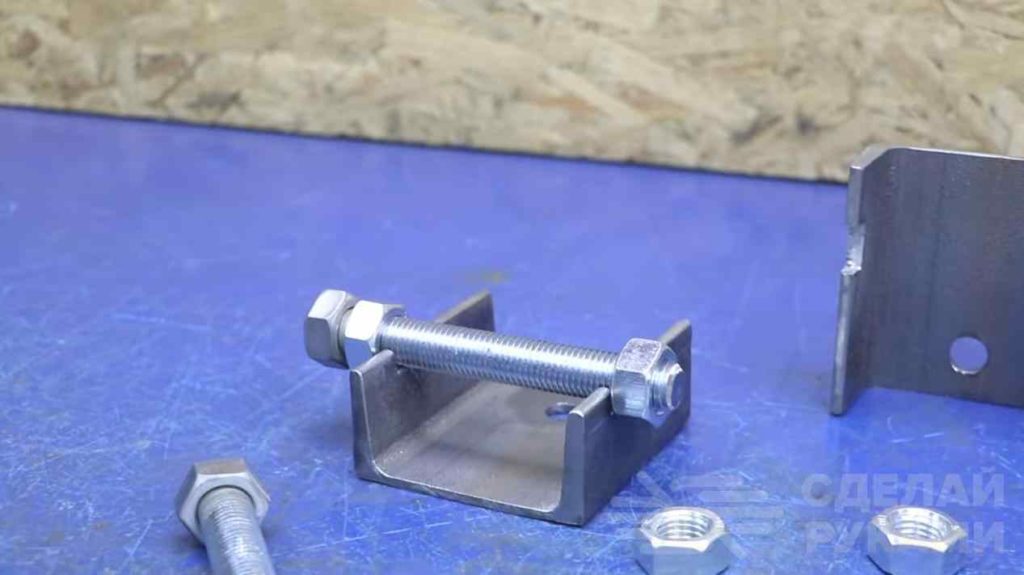

Примерно по центру верхней полки просверливаем отверстие, равное отверстию ножек станка. Закрепляем валики (колёса) на шпильке, зажимая с двух сторон гайками.

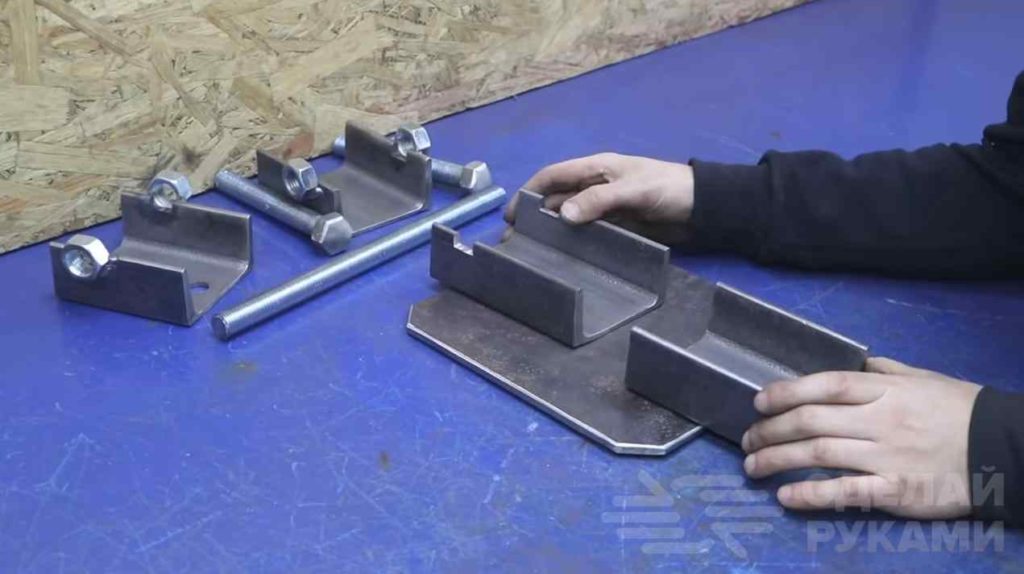

Далее изготовим саму тележку для перевозки массивного станка. Для этого из толстого листового железа вырезаем квадратную заготовку и закругляем края.

На один край привариваем третий отрезок швеллера и привариваем перпендикулярно боковым стенках шпильку такой длины, чтобы она не выходила за границы упорного стола.


В передней части стола просверливаем отверстие и подготавливаем основание под поворотный подшипник.

Четвертый кусочек швеллера устанавливаем на это основание и зацепляем колёса. Установим ограничитель поворота колёс во избежание их стирания.

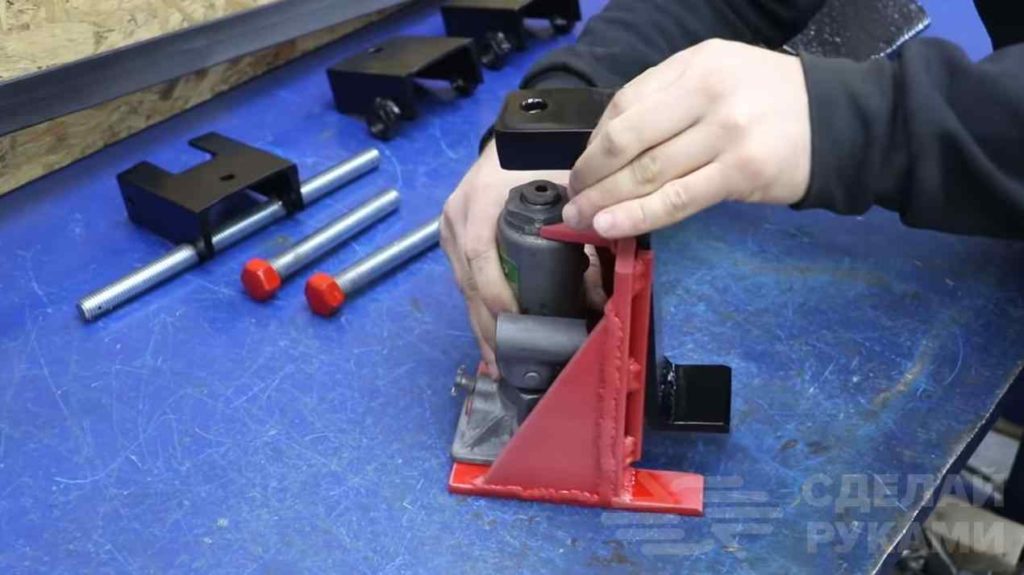

Для подъёма самого станка над землёй нам понадобится гидравлический домкрат, который можно усилить подъёмной площадкой и упорной площадкой.


Для этого из листов толстого железа вырезаются все опорные части согласно чертежу, и свариваются вместе.

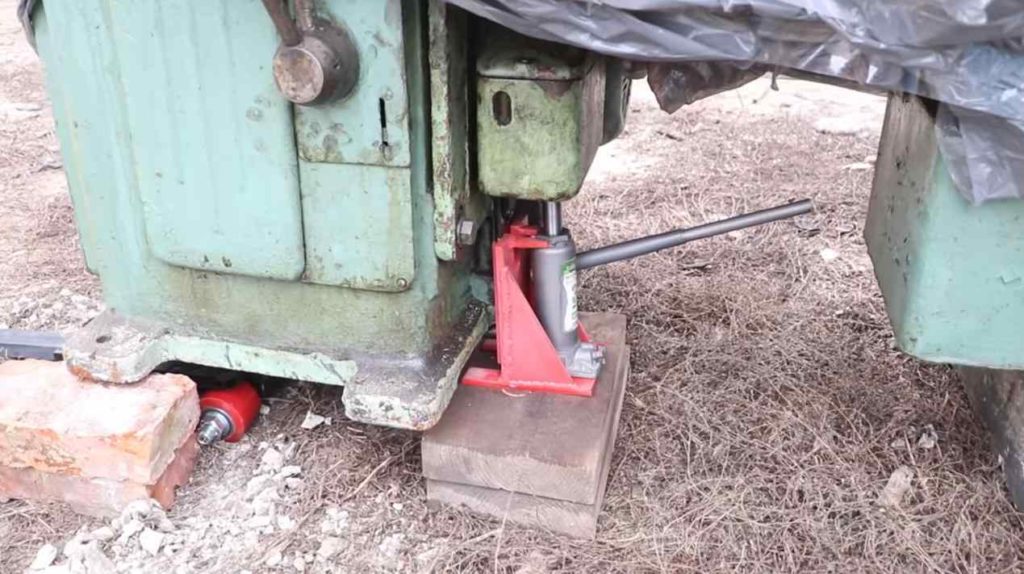

Если всё сделано правильно, то домкрат свободно подлезет под станок. Приподняв переднюю часть станка, установим под него упорный столик на колёсах.


Поднимаем заднюю часть и так же устанавливаем те самые колёсики, которые собирали в самом начале. Закрепляем всё при помощи болтовых соединений. Наша самоделка готова!

Данный обзор создан на основе видеоролика с YouTube канала TeraFox. Подробное описание и изготовление смотрите на видео ниже.
