Удлинитель для шуруповерта с автоматической центрировкой шурупов

При работе с шуруповертом или дрелью постоянно приходится надставлять каждый шуруп, а если чуть-чуть разбит шлиц, то это превращается в настоящую муку и нервотрёпку.

В данном обзоре мы рассмотрим, как сделать удобный удлинитель с пружинным возвратом и центровочным каналом.

Для работы понадобится: профильная труба разного сечения, листовой металл, стальная проволока, болт с гайкой. Из инструмента нужно то, что есть во многих мастерских: сварочный аппарат, сверлильный станок, УШМ (болгарка), напильник и тисы.

Основные этапы работ

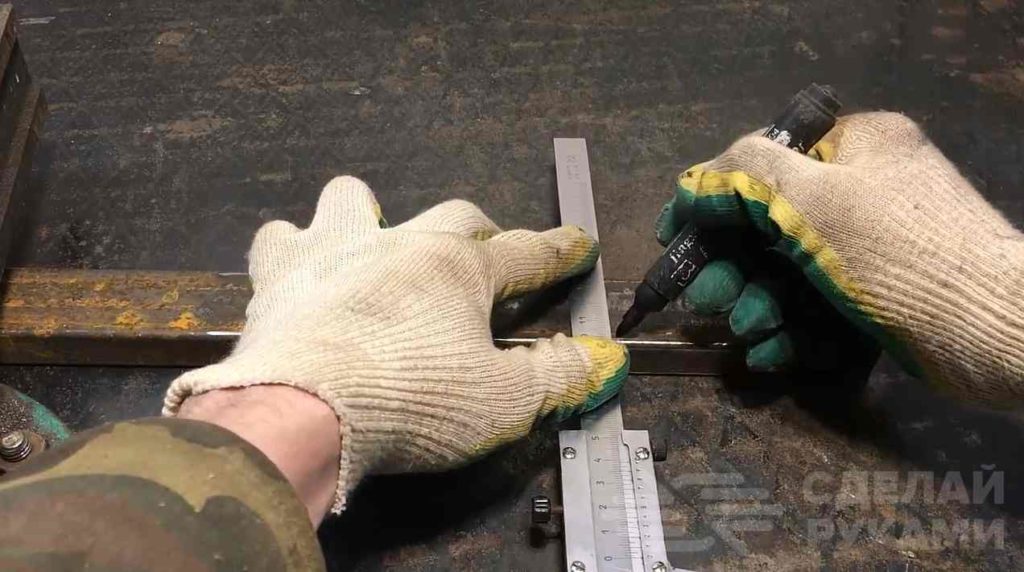

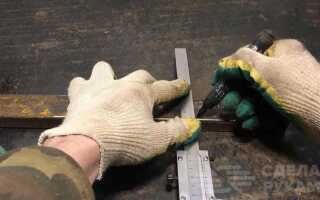

От куска профильной трубы необходимо отрезать подходящую по длине заготовку, вырезав одну полку. Убираем заусенцы и доводим напильником. Из меньшего кусочка трубы вырезаем точно такой же отрезок и также обрабатываем напильником.

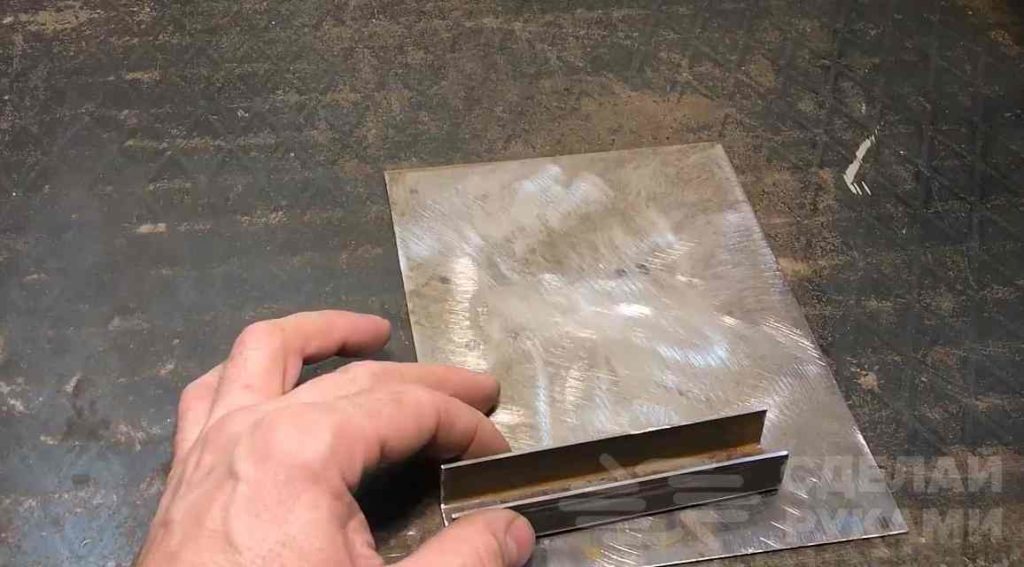

Можно изготовить малый отрезок из листовой стали. Для этого одному краю придаём П-образную форму и срезаем всё лишнее.

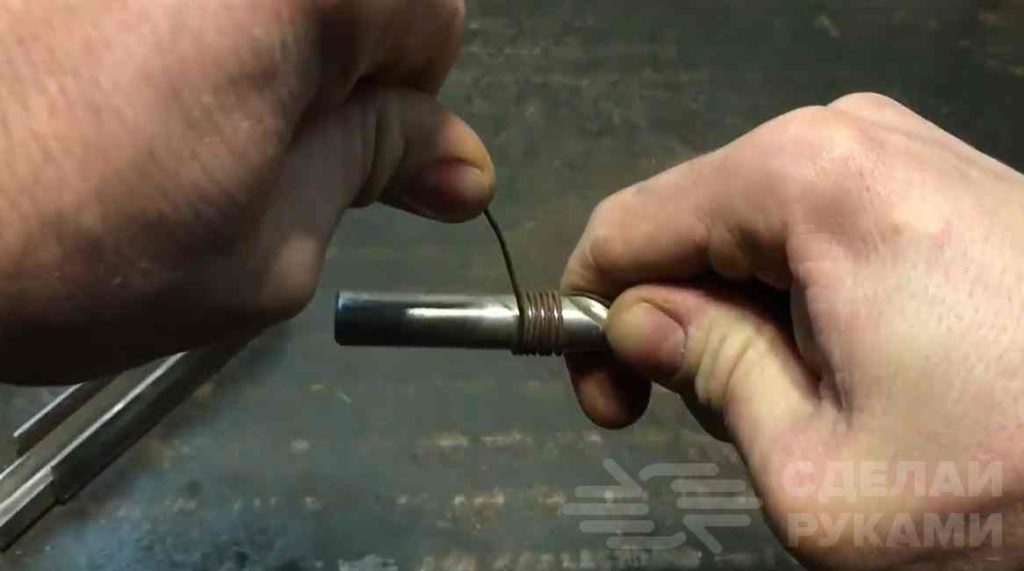

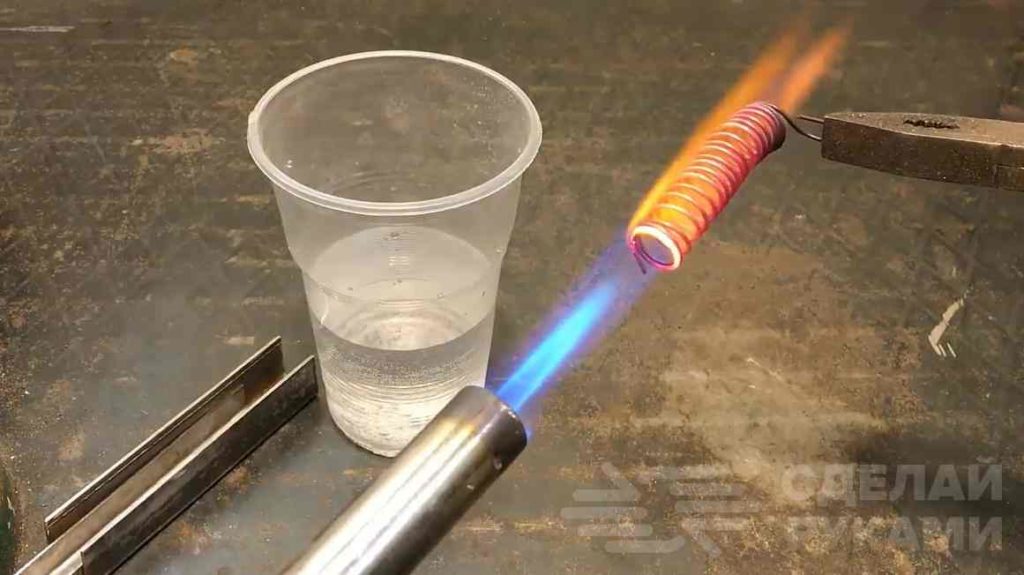

Изготовить пружину можно очень простым способом. Для этого на сверло подходящего диаметра наматываем мягкую проволоку в виде пружины. Далее снимаем получившуюся пружинку и накаляем её горелкой. Резко опускаем в воду и закаливаем, придавая ей жесткость.



На следующем этапе надо будет сделать упор для центровочной трубки. Для этого вырезаем верхнюю полочку малого отрезка трубы и завальцовываем края.

Далее в малый отрезок трубы вставляем металлическую трубку, равную диаметру шляпки шурупов. Растачиваем по внутреннему диаметру трубки завальцованые края при помощи надфиля.

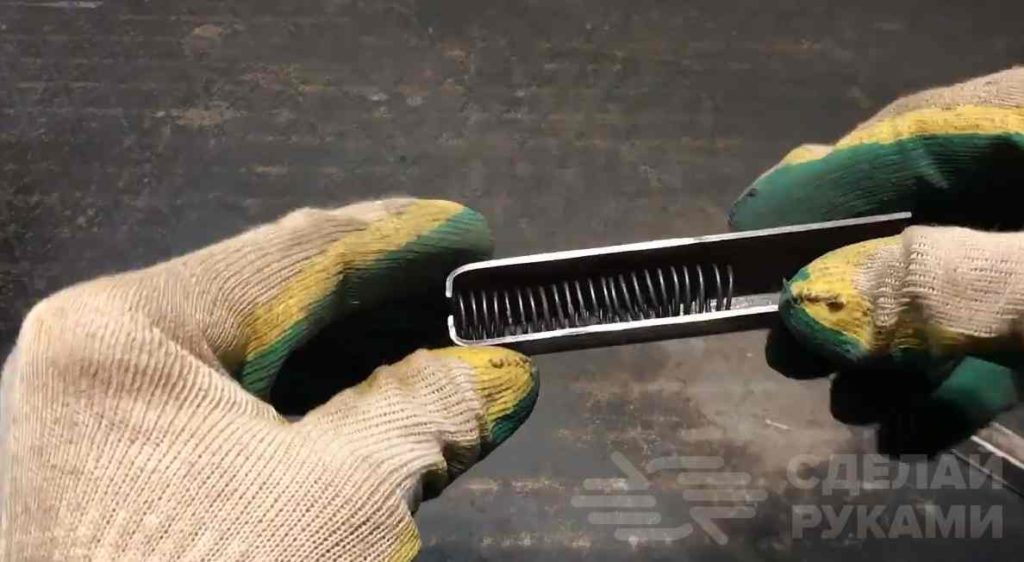

Снимаем с большого кусочка трубы боковые полки на небольшую глубину и делаем импровизированную крышку-стопор. Устанавливаем внутрь конструкцию с пружиной.

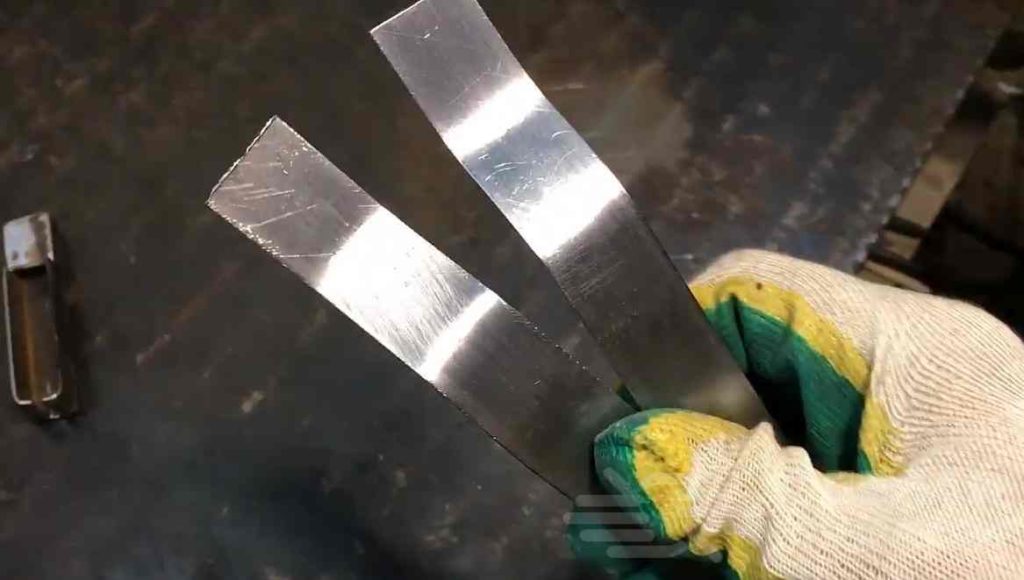

Теперь приступим к изготовлению упора и затяжки. Из длинных полос металла делаем упоры, приваривая их к удлинителю. А из толстой листовой полосы сделаем некое подобие хомута. Для стяжки будем использовать болтовое соединение.


При необходимости можно покрасить самоделку. Смазываем движущиеся части приспособления, и всё готово. Подробное исполнение смотрите на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала «Не Вопрос ТВ».
