Пайка — дело творческое, если к нему подходить с умом. Но пайка маленьких плат может изрядно потрепать нервы, если у вас нет станочка для удержания маленьких плат.
Такой станочек можно купить в магазине, а можно изготовить самому, имея под рукой подручные материалы. Для изготовления данного станка необходимы следующие материалы:
- шпилька 8 мм;
- пара гаек и шайб;
- мебельная гайка;
- медная пластинка.
Также потребуются кусочки провода сечением 6 кв. мм, пара зажимов-крокодильчиков, кусочки термоусадочной трубки подходящего диаметра, небольшая дощечка, лупа и саморез.

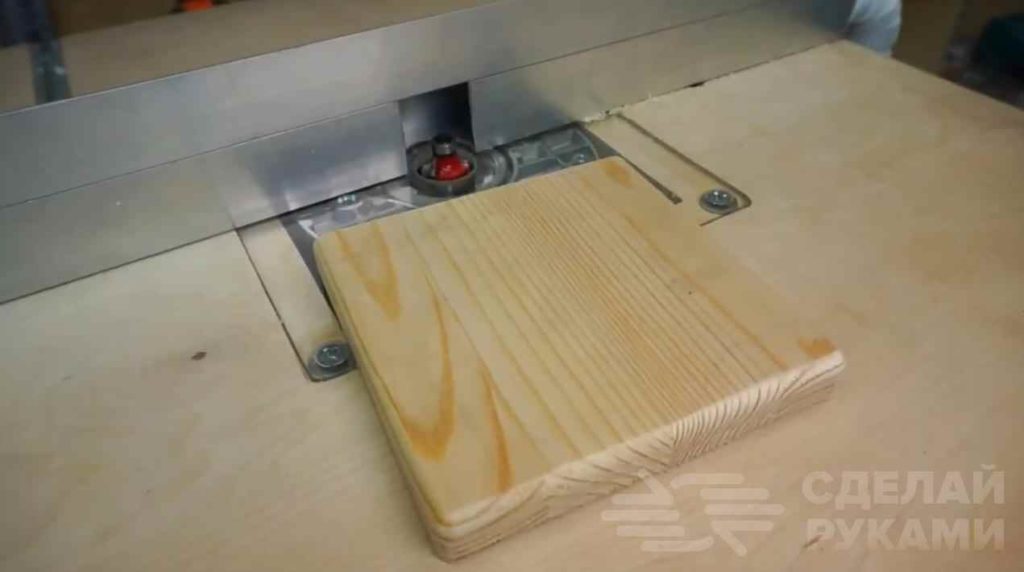

Для начала изготовим опорную площадку. Из любой доступной доски отрезаем необходимый размер и шлифуем его края.

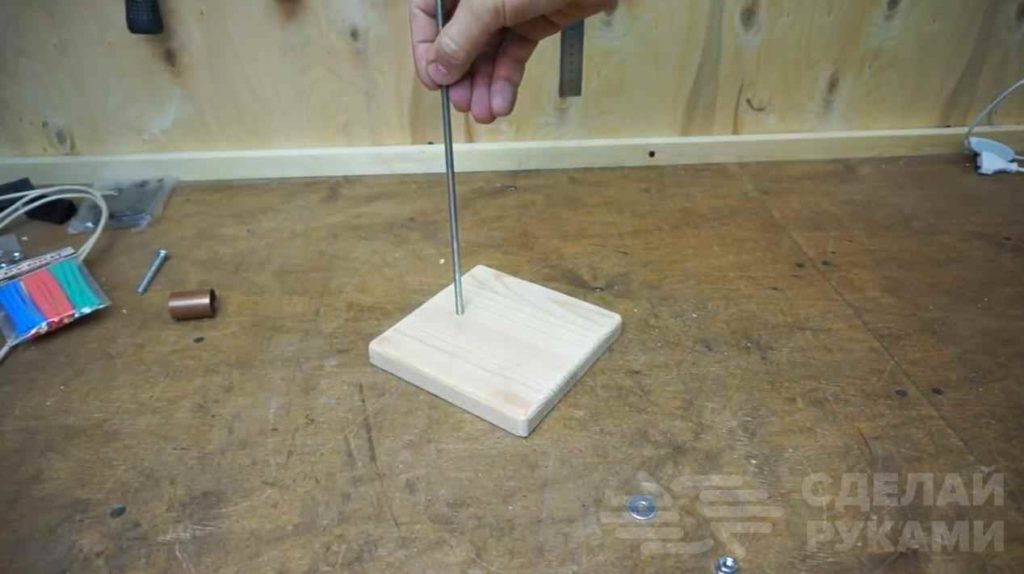

Далее определяемся с местом крепления шпильки, после чего сверлим сквозное отверстие. Забиваем с обратной стороны мебельную гайку и вкручиваем в нее шпильку.
Основные этапы работ

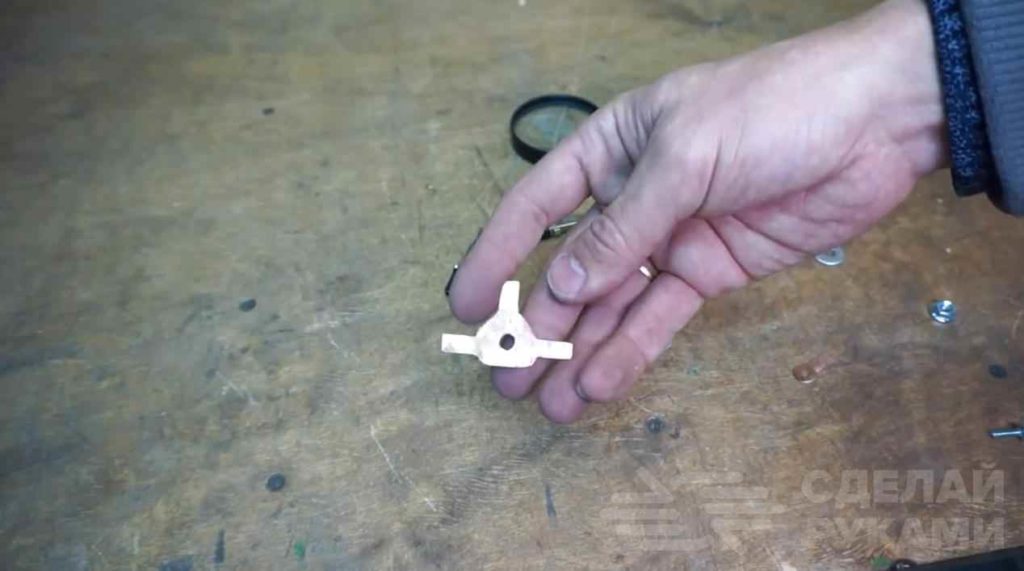

На следующем этапе подготовим медную пластинку. Вырезаем в виде буквы «Т» с округлой серединой заготовку и сверлим отверстие в центре.

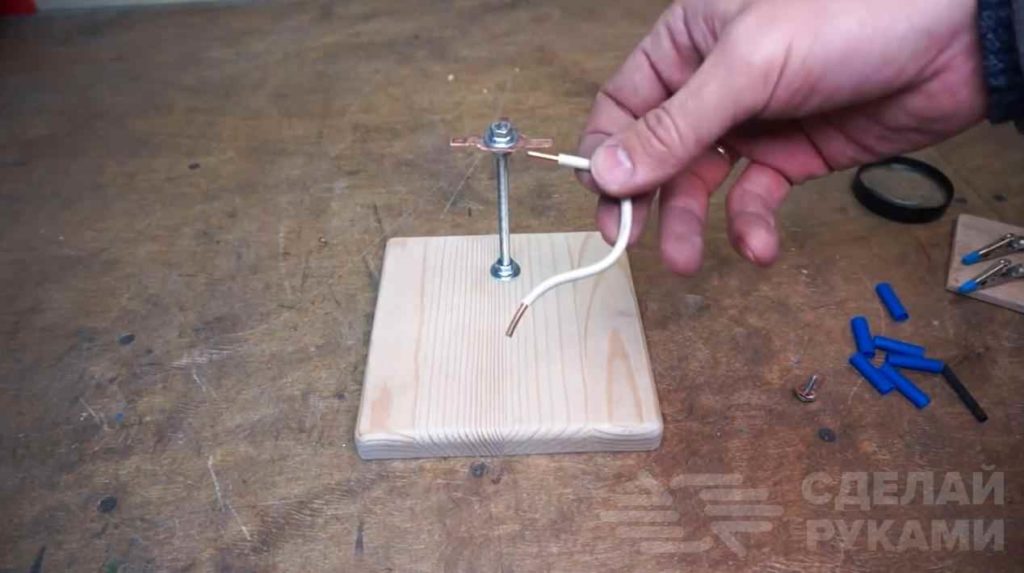

Также надо вырезать небольшую прямую пластину с увеличенным круглым краем. Сверлим в нём отверстие. Закрепляем Т-образную пластину на шпильке, затягивая с двух сторон гайками и шайбами.
Припаиваем на края пластины три куска провода. На боковые провода закрепляем два крокодильчика. На центральный провод припаиваем вторую пластинку.
Сверлим в рукоятке увеличительного стекла отверстие и скрепляем с центральным проводом на саморез.
Чтобы не повредить плату при работе, можно сточить зубья и надеть термоусадочную трубку. Греем трубку и получаем хороший зажим.
Подробное изготовление самоделки можно посмотреть на видео ниже. Материал подготовлен на основе видеоролика с YouTube канала VeterNSK.
