Станина из фанеры для электрического рубанка

Обработка древесины рубанком — долгое и сложное занятие. Для более быстрой обработки были придуманы электрические рубанки разных видов. Но у них есть недостаток – обработка выполняется вручную.

Для облегчения данных работ автор показывает, как изготовить стационарную регулируемую станину для обработки заготовок из дерева.

Из материалов и инструментов нам понадобятся: листы фанеры, различные метизы, распиловочный, сверлильный и шлифовальный станки. Ну и, конечно же, желание сделать что-то своими руками.

Содержимое

  • 1 Изготовление кожуха
  • 2 Делаем подвижный механизм
  • 3 Изготовление станины
  • 4 Регулировочные шпильки
  • 5 Общая сборка

Изготовление кожуха

Изготовление станины начинаем с изготовления кожуха. Из листа фанеры вырезаем П-образные детали для крепления на боковых стенках электрорубанка.

Далее для жесткости устанавливаем соединительную часть из небольшого фанерного бруска. На всех деталях скругляем углы и шлифуем их. Соединяем всё воедино и проверяем крепление, после чего переходим к следующему этапу работ.

Делаем подвижный механизм

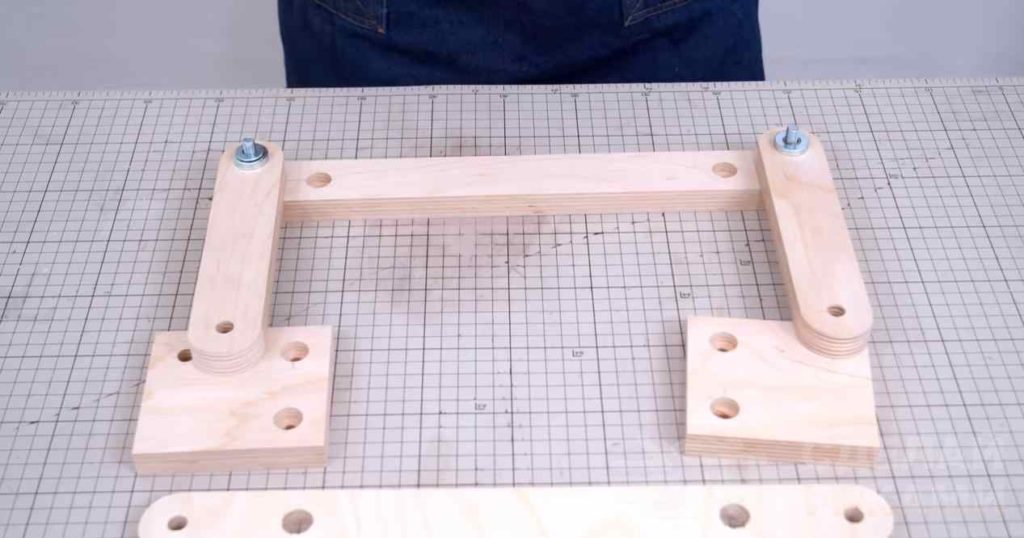

Из куска фанеры делаем четыре одинаковых квадратных заготовки. Просверливаем согласно чертежу.

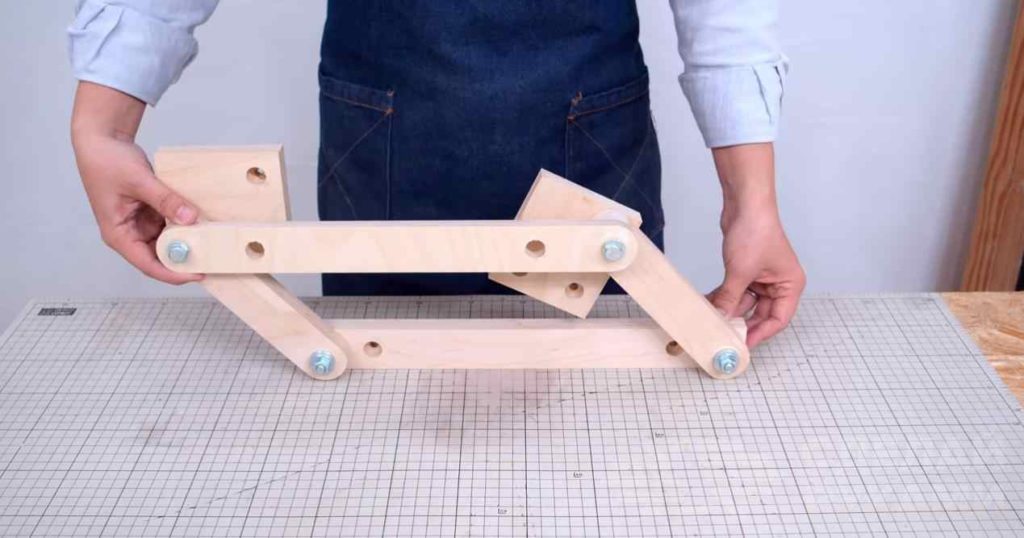

Далее вырезаем четыре длинных отрезка из фанеры и соединяем их между собой при помощи болтовых соединений и металлических трубочек.

В результате получились подвижные детали для подъёма рубанка на нужную высоту.

Изготовление станины

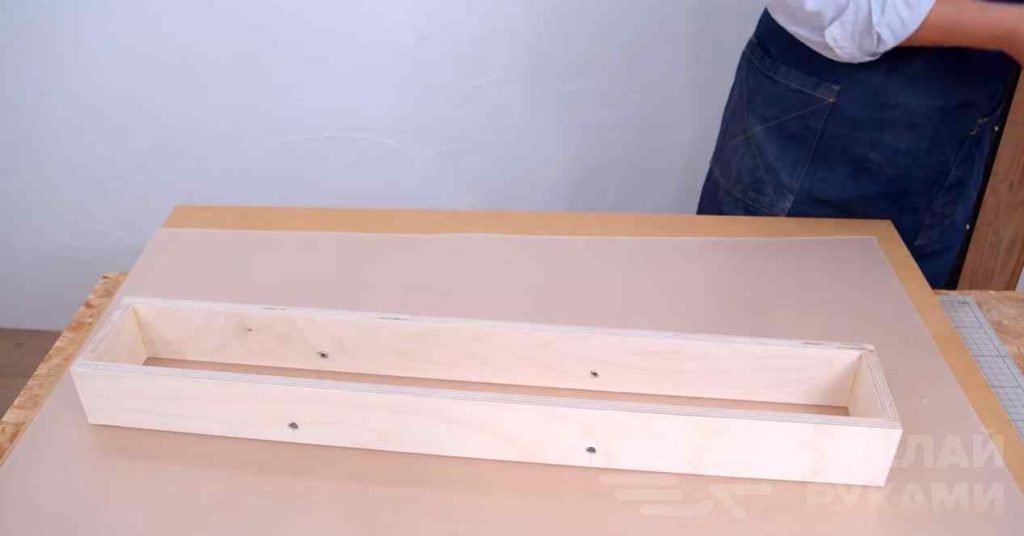

Создание станины, по сути, один из самых простых этапов. Для его создания нужно склеить между собой четыре куска фанеры в форме прямоугольника.



Накрываем сверху и снизу двумя крышками из того же листа фанеры, оставив вылет на толщину присоединяемой части подвижного механизма.

Регулировочные шпильки

Для создания регулировочных шпилек необходимы два кусочка фанеры с просверленным отверстием насквозь и запрессованной гайкой.

Приклеиваем данные заготовки на кожух с четырёх сторон. Вкручиваем шпильки и закрепляем на краях гайки для упоров в станину.

Общая сборка

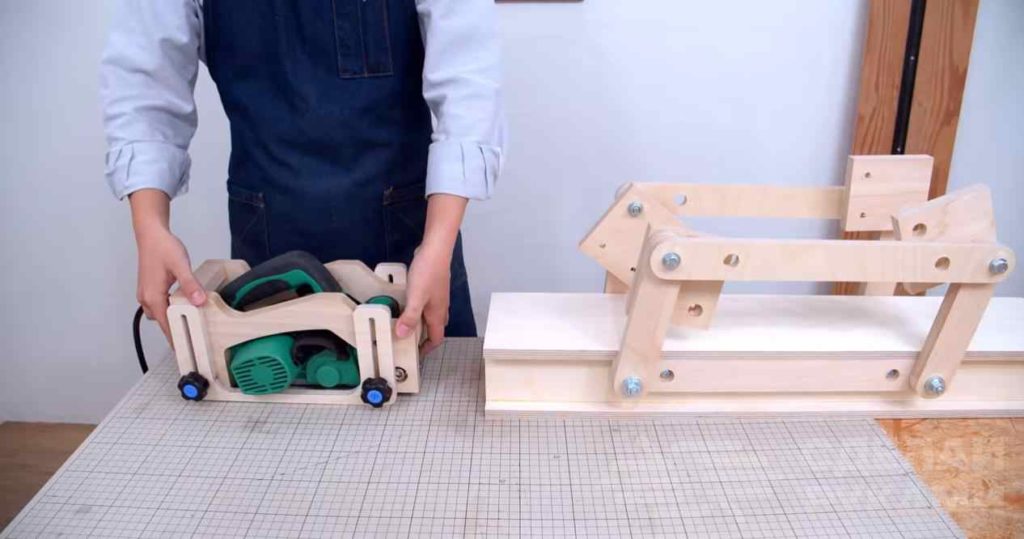

На боковую стенку станины закрепляются в определённых местах, с двух сторон, подвижные части механизма. Между ними закрепляется кожух рубанка через проделанные отверстия.



После этого регулируем необходимую высоту шпильками и можем приступать к работе. Подробный распил и все этапы изготовления можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала JSK-koubou.
