Самодельный станок из дрели для резки листового металла

В домашней мастерской листовой металл чаще всего режут болгаркой или электролобзиком. Однако бывают такие ситуации, когда ни тем, ни другим инструментом работать не очень удобно. Особенно если нужно сделать фигурный рез.

Как раз для таких случаев пригодится самодельный станок для резки тонкого листового металла.

Изготовить его можно даже из обрезков металла, которые валяются под ногами. А в качестве привода автор использует сетевую электродрель. В целом, конструкция получилась легкая и компактная, и самое главное — мобильная.

Рекомендуем также прочитать статью-обзор: как сделать сверлильный станок из двигателя от шуруповерта.

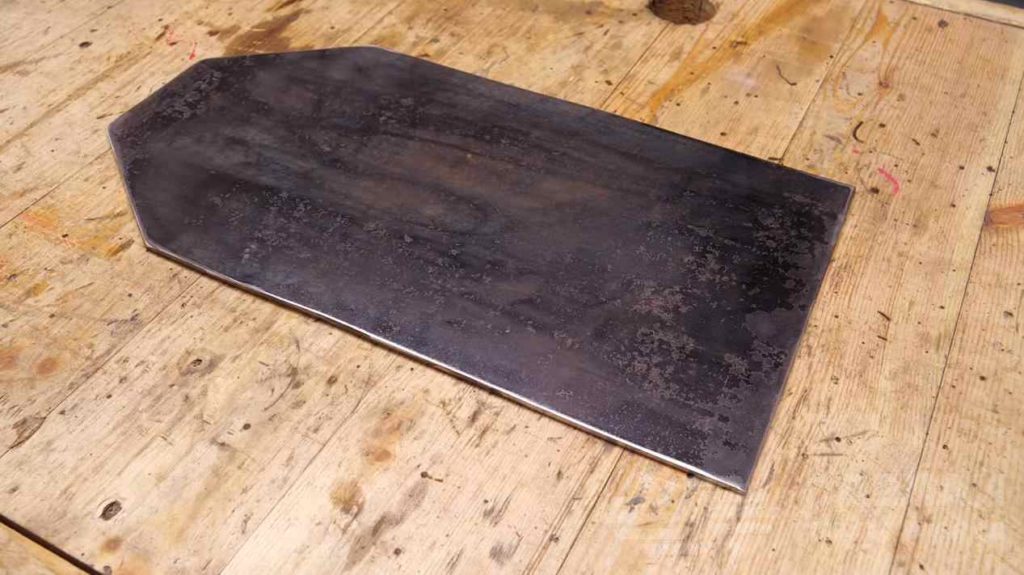

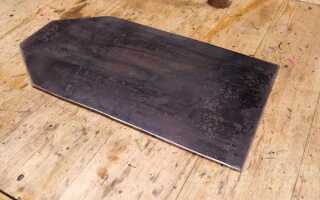

Первым делом из листового металла толщиной примерно 4-5 мм вырезаем верхнюю часть станка — рабочий столик. При необходимости зачищаем его от ржавчины.


Основные этапы работ

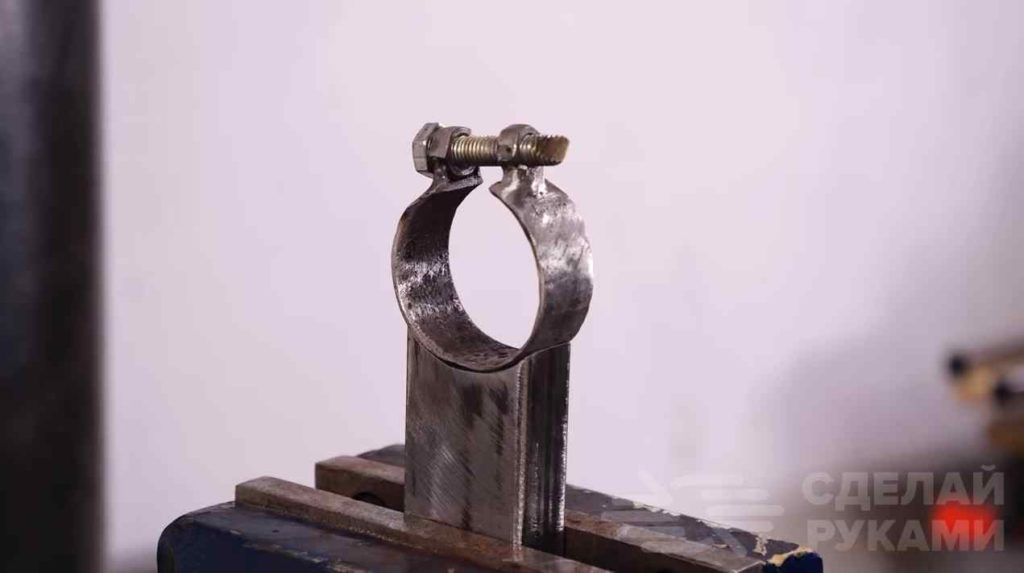

На следующем этапе из куска круглой трубы, двух гаек и болта автор изготавливает простой самодельный хомут для фиксации дрели. Привариваем его к отрезку профильной трубы.

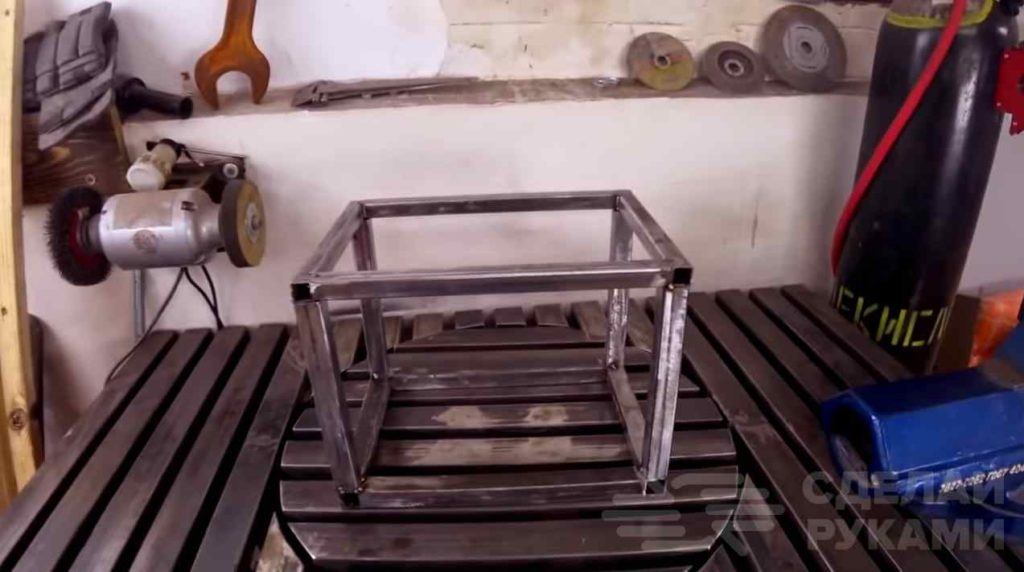

Далее необходимо будет отрезать заготовки из профильной трубы — свариваем из них каркас будущего станка. Сварные швы зачищаем.

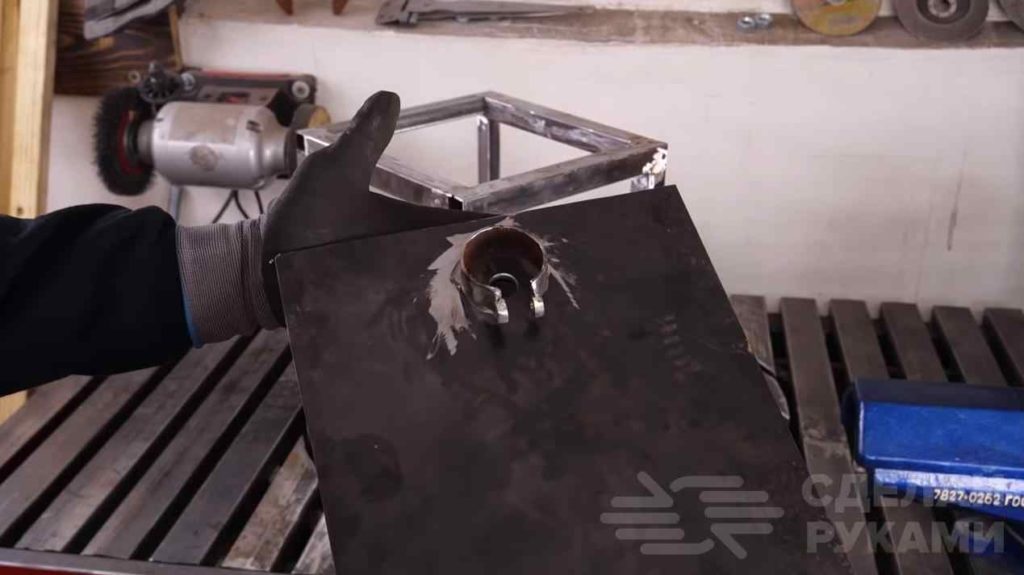

Ранее изготовленный хомут для дрели привариваем к нижней части рабочего столика. Из листового металла вырезаем пластину нужного размера, сверлим в ней отверстие и привариваем второй хомут.

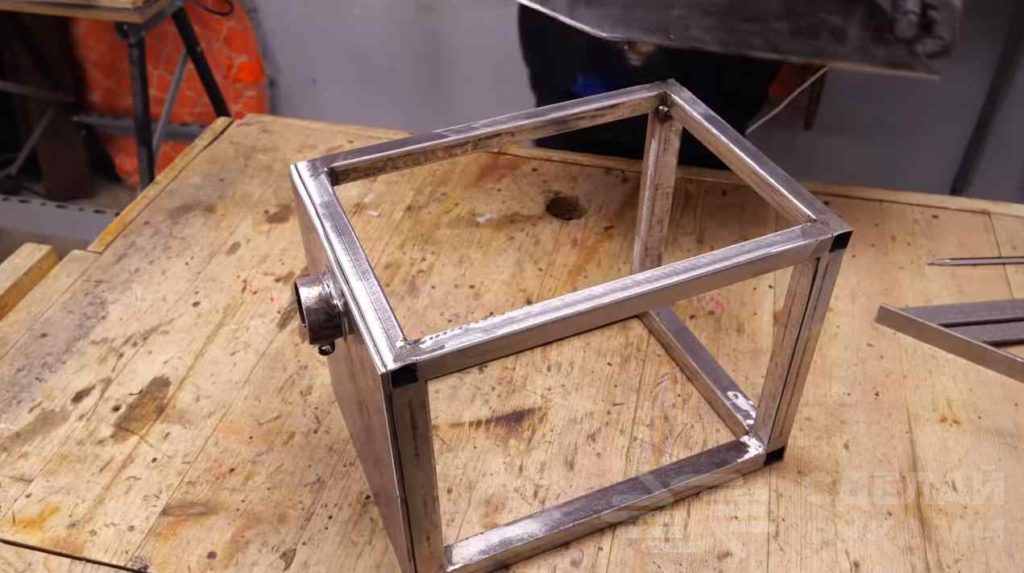

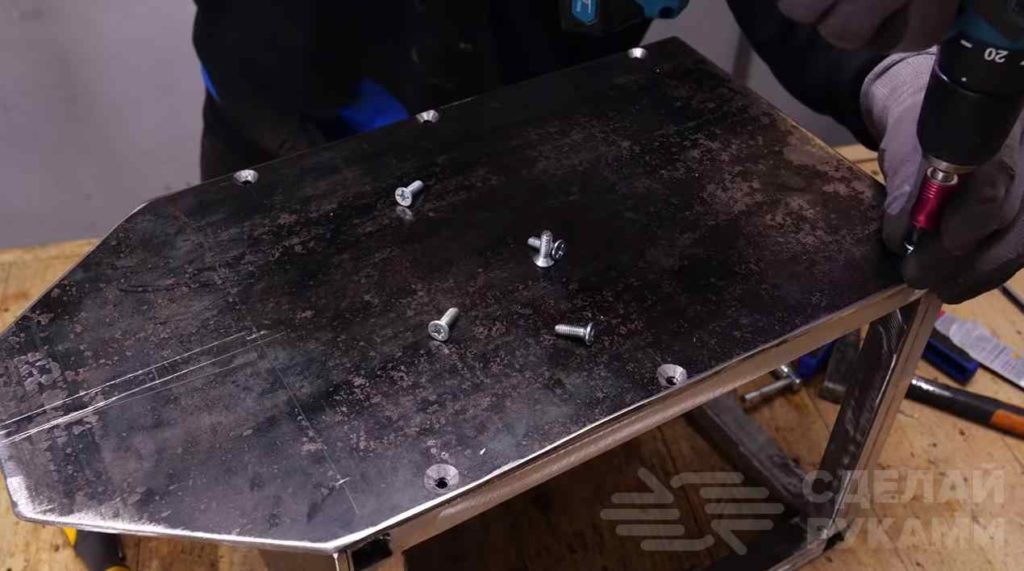

Эту пластину привариваем к каркасу. Сам рабочий столик крепим при помощи винтов. Предварительно сверлим крепежные отверстия.

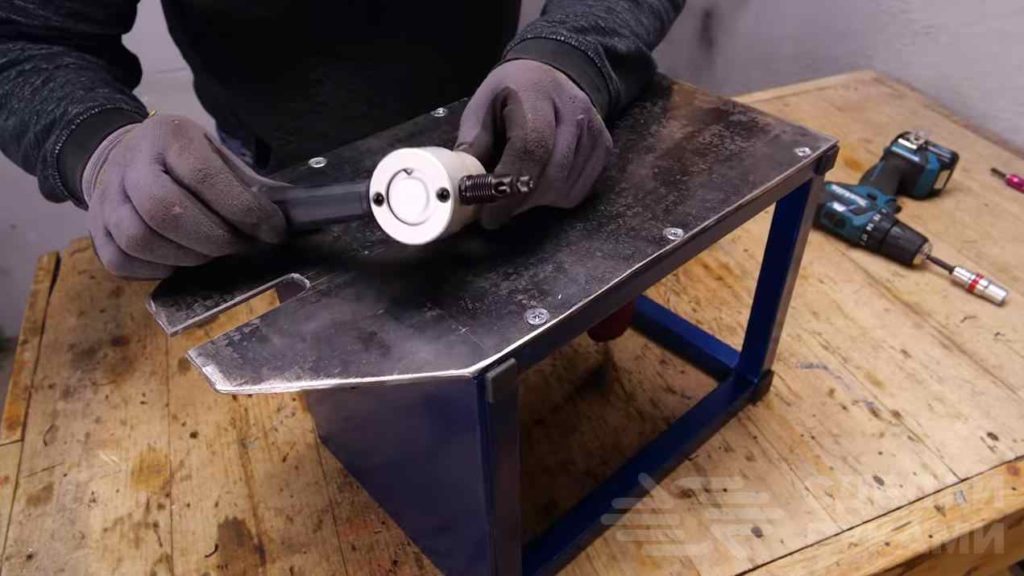

На последнем этапе вырезаем паз в передней части столика, затем крепим дрель и устанавливаем насадку «сверчок» для резки листового металла.


Подробно о том, как сделать такой станок, можно посмотреть на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала Men’s Craft.
