Самодельная сверлильная стойка с тисками

В данном обзоре автор показывает подробный процесс изготовления самодельной стойки для дрели, которая дополнительно оснащена тисками. При отсутствии сверлильного станка такая самоделка точно не помешает.

Изготовить самодельную стойку для дрели довольно просто, и для этого можно использовать обрезки металла, которые найдутся под рукой.

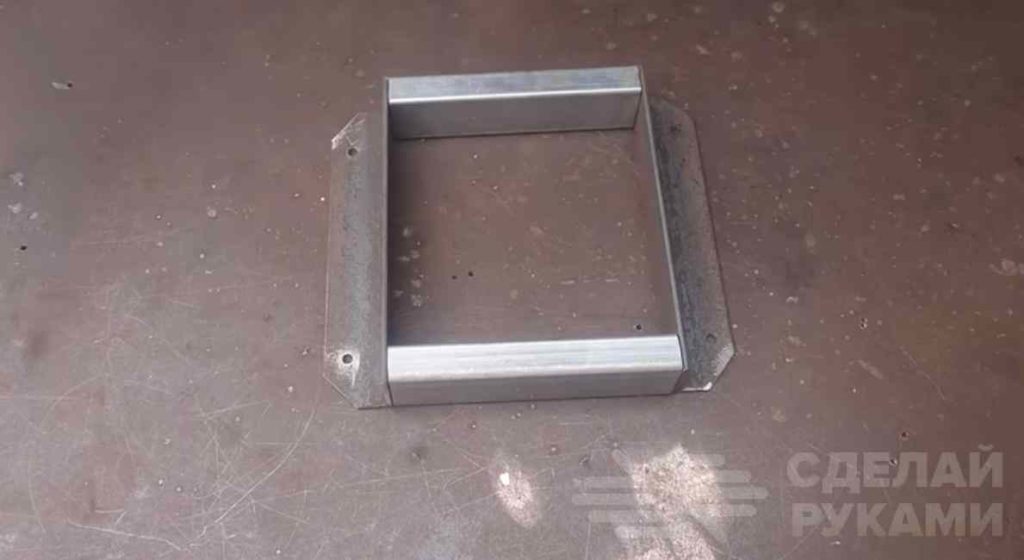

Первым делом автор отрезает два отрезка уголка и два отрезка профтрубы. Эти заготовки свариваем вместе. В уголках сверлим по 2 отверстия для крепления к верстаку.


Рекомендуем также прочитать статью-обзор: как самому сделать настольный шлифовальный станок из электрической дрели.

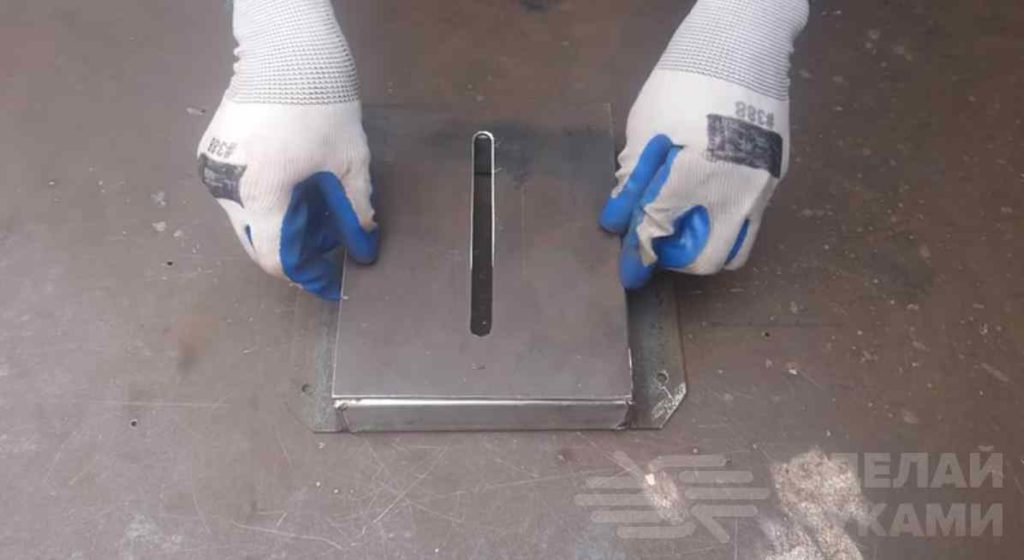

Из листового металла вырезаем кусок пластины по размеру ранее изготовленного основания и прорезаем по центру паз. Затем привариваем заготовку к основанию.


Процесс изготовления самоделки

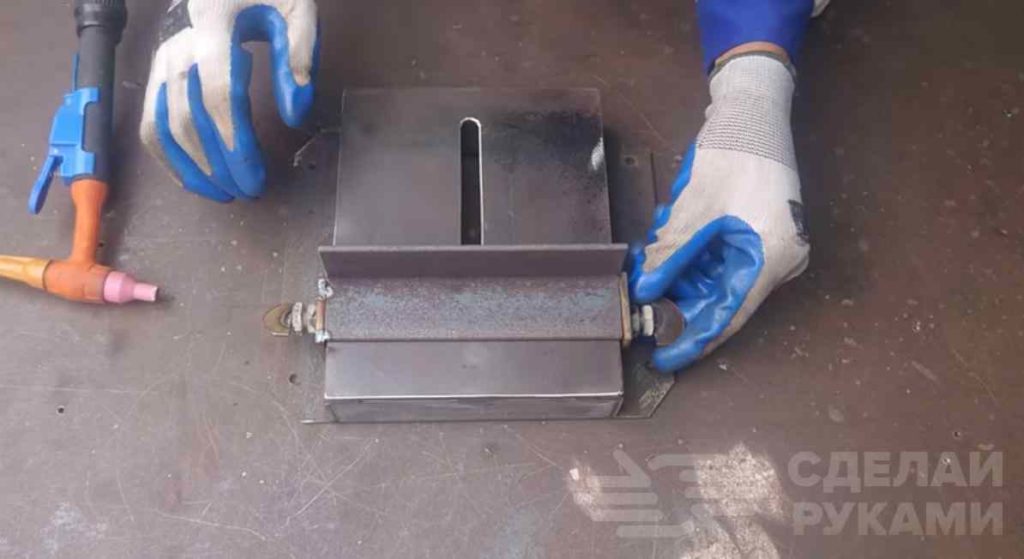

На следующем этапе отрезаем кусок уголка, устанавливаем его на основание, и по бокам привариваем фиксаторы. После этого автор устанавливает прижимную губку.



Далее отрезаем кусок профильной трубы, торцы завариваем пластинами. К этой заготовке привариваем крепление для электродрели.


Теперь к основанию необходимо будет приварить стойку из профильной трубы с продольной прорезью. Внутрь профиля помещаем пружину, а потом вставляем крепление для дрели.


На последнем этапе останется только зачистить все сварные швы и покрасить нашу самоделку. Крепим ее к верстаку на саморезы.

Подробно о том, как изготовить самодельную сверлильную стойку с тисками, вы можете посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала Kwando Technic.
