Регулируемый кондуктор для сверления отверстий под шканты

В данном обзоре автор показывает процесс изготовления регулируемого кондуктора, с помощью которого можно быстро и точно просверлить отверстия под деревянные шканты.

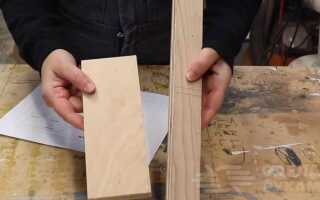

Само приспособление будем делать из обрезков фанеры (но можно использовать и доски). Потребуется отпилить два куска и вырезать две детали.

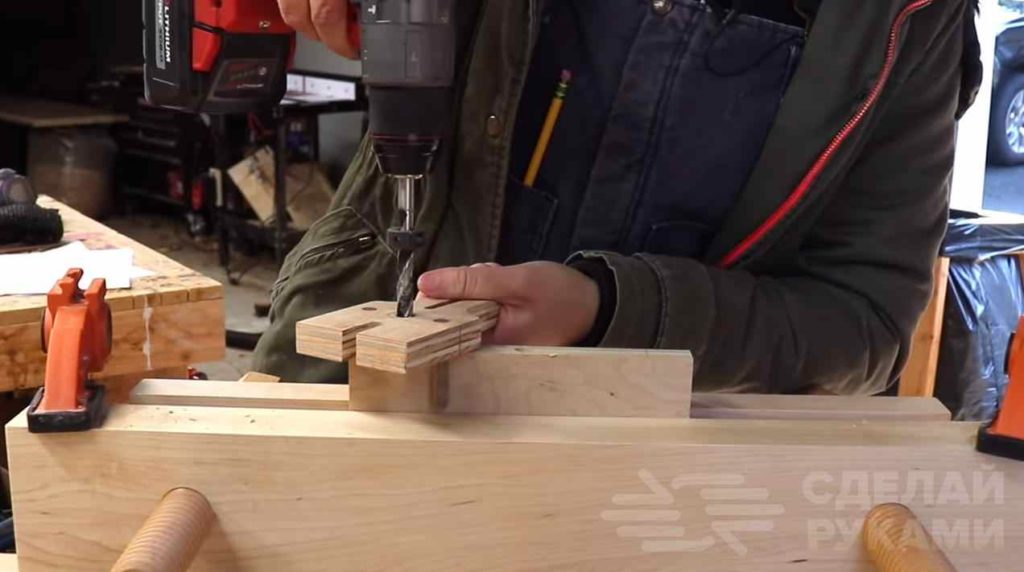

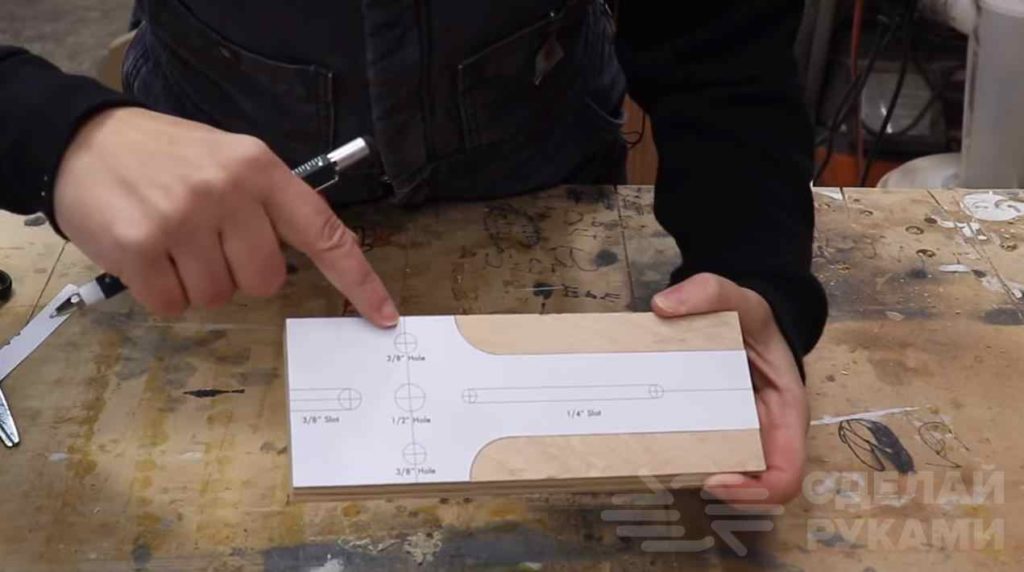

Распечатываем и вырезаем бумажные шаблоны, после чего приклеиваем их к заготовкам. По разметке сверлим отверстия и вырезаем продольные пазы.


Рекомендуем также прочитать статью-обзор: как изготовить простые самодельные инструменты для разметки по дереву. Для начинающих мастеров эти инструменты непременно будут полезны.

Основные этапы работ

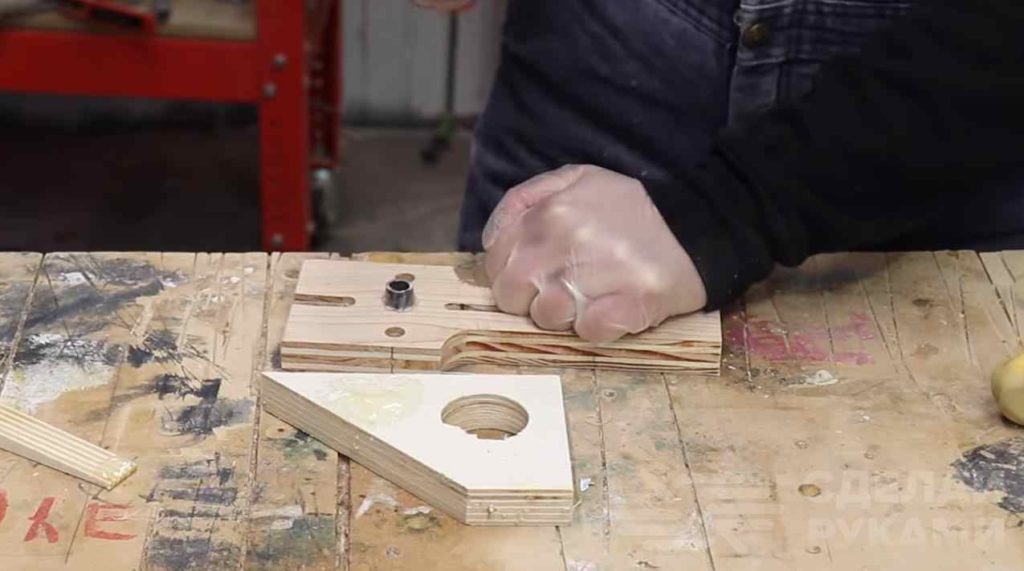

На следующем этапе отрезаем кусок металлической трубки и забиваем его в одно из просверленных отверстий.

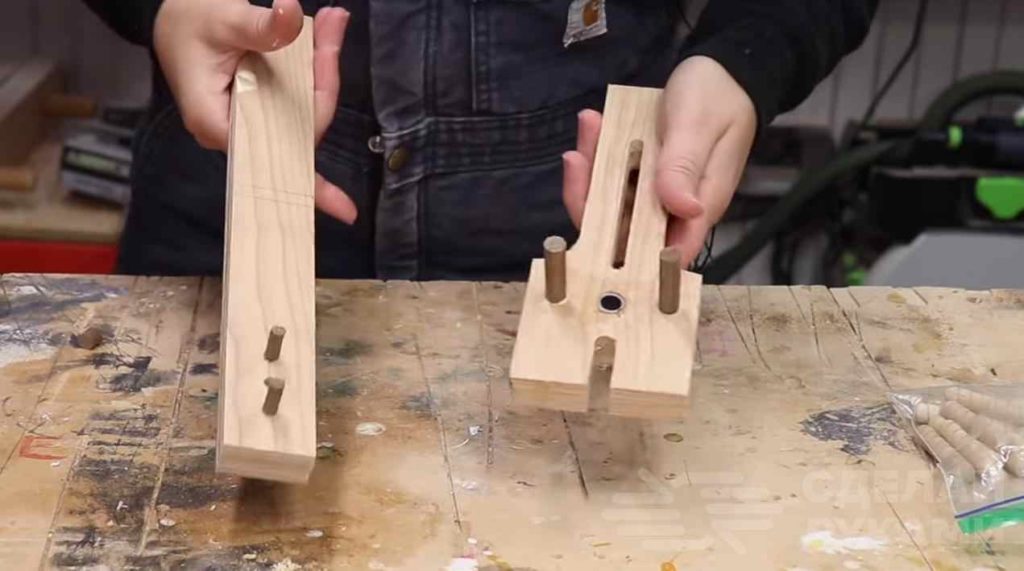

Далее необходимо будет отрезать деревянные шканты — вбиваем их в отверстия в обеих деталях, предварительно смазав столярным клеем ПВА. От второй детали отрезаем лишнюю часть.


Упоры из шкантов в первой (основной) детали нужны для того, чтобы можно было быстро находить центр в заготовках.

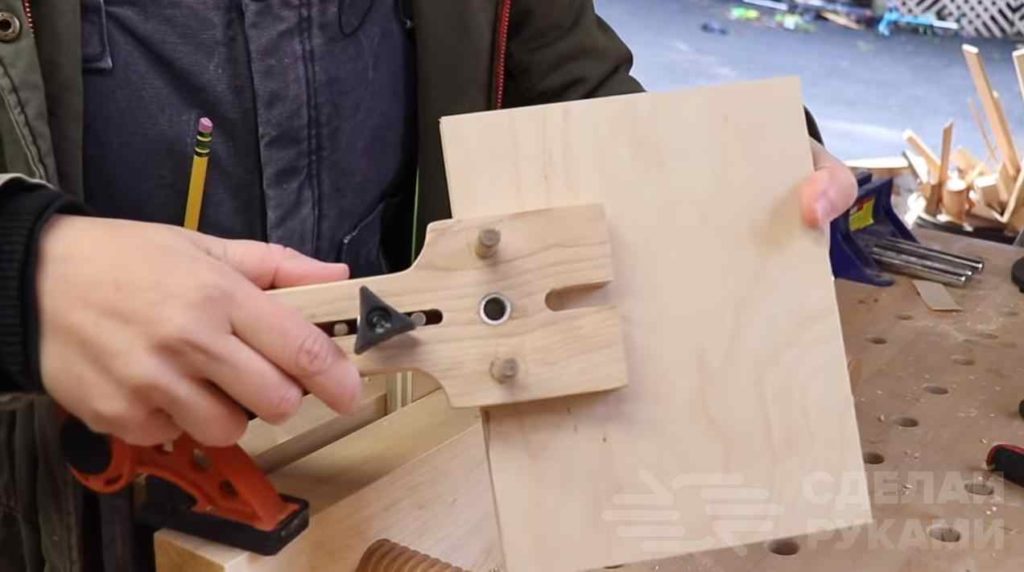

Используя вторую вспомогательную деталь, которая крепится к первой с помощью болта и барашковой гайки, можно регулировать расстояние от края заготовки до места сверления отверстия.


Подробнее о том, как сделать простой регулируемый кондуктор для сверления отверстий под шканты, можно посмотреть на видео ниже. Данный обзор создан на основе авторского видеоролика с YouTube канала 3x3Custom – Tamar.
