Простое приспособление, которое облегчит сварку металла

В этом обзоре мастер делает простое приспособление, которое облегчит сварку заготовок из металла. Самоделка пригодится как новичкам, так и профессиональным сварщикам.

Используя данное приспособление, можно сваривать соосно отрезки круглых и профильных труб, металлические уголки, полосы, круглые и квадратные прутки.

В первую очередь надо будет отрезать заготовки требуемого размера. Основание автор делает из профильных труб. Также надо будет отрезать четыре кольца из круглой трубы.

Рекомендуем прочитать интересную обзорную статью: как отрезать круглую трубу для сварки под углом 45 градусов.

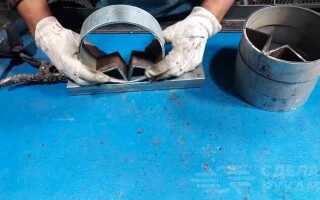

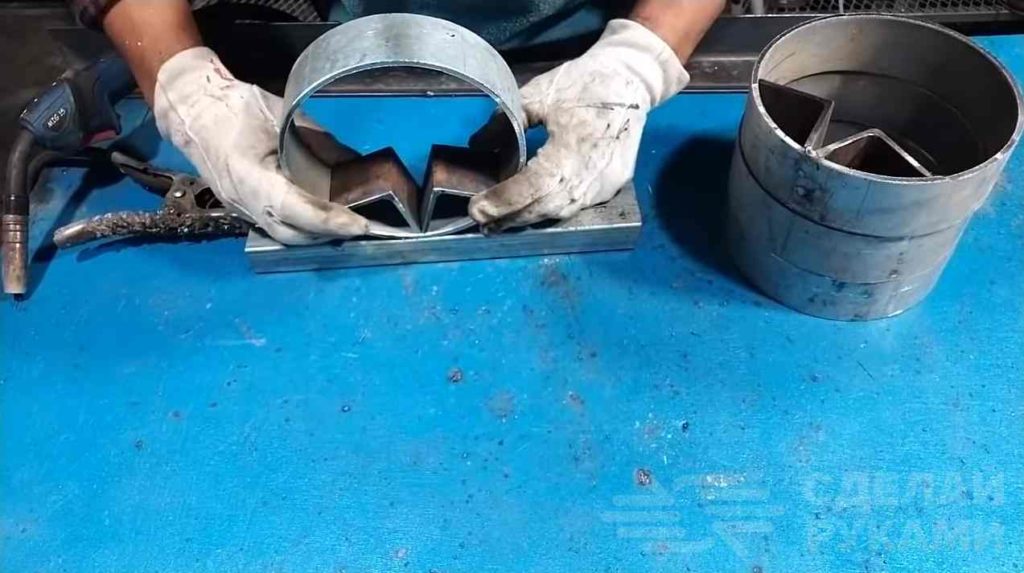

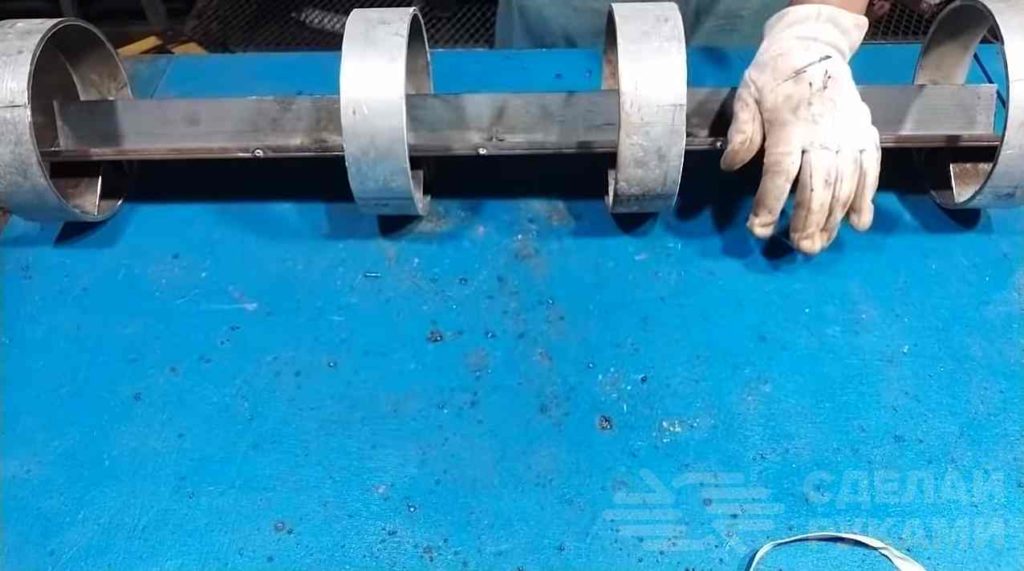

Далее внутри каждого кольца нужно приварить по два отрезка металлического уголка. Кладем на отрезки уголка длинный уголок, и привариваем.



Основные этапы работ

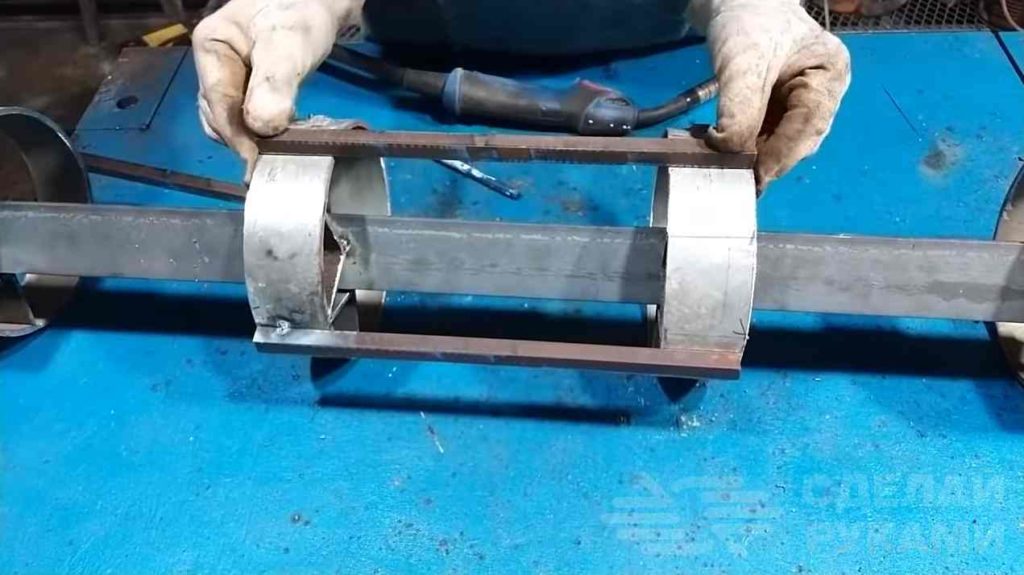

На следующем этапе автор приваривает к двум центральным кольцам куски квадрата (для усиления конструкции).


Также в этих кольцах нужно просверлить по одному отверстию и приварить гайки, чтобы потом можно было закрутить фиксирующие болты.

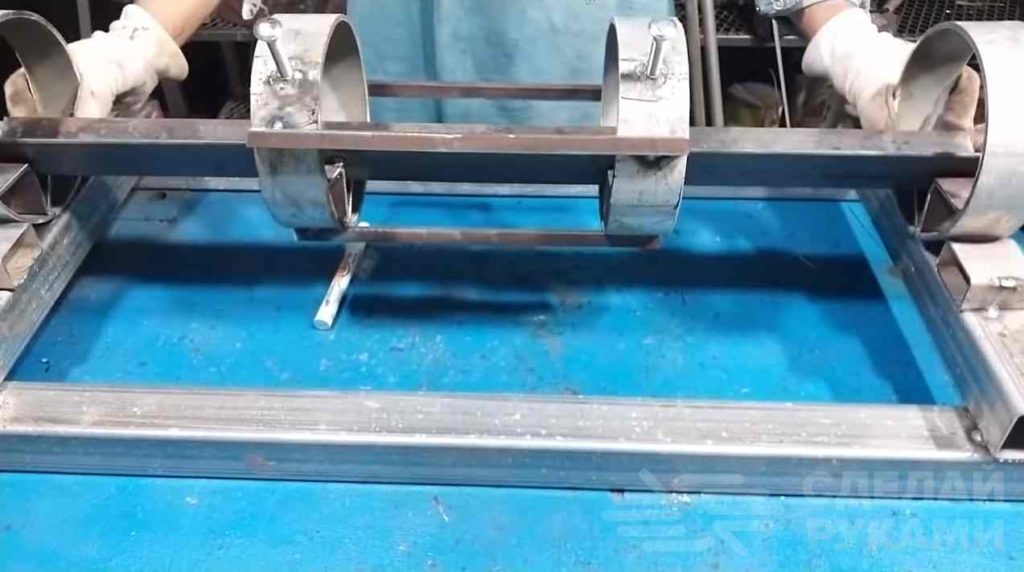

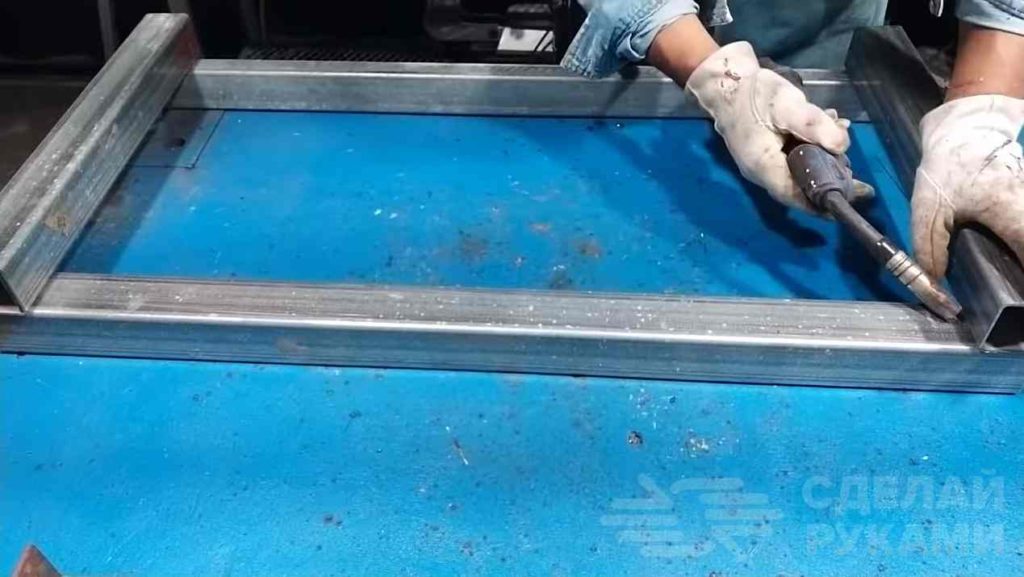

Из квадратных профильных труб мастер сваривает основание самоделки. На него устанавливаем ранее изготовленную часть приспособления и привариваем упоры из профтрубы.

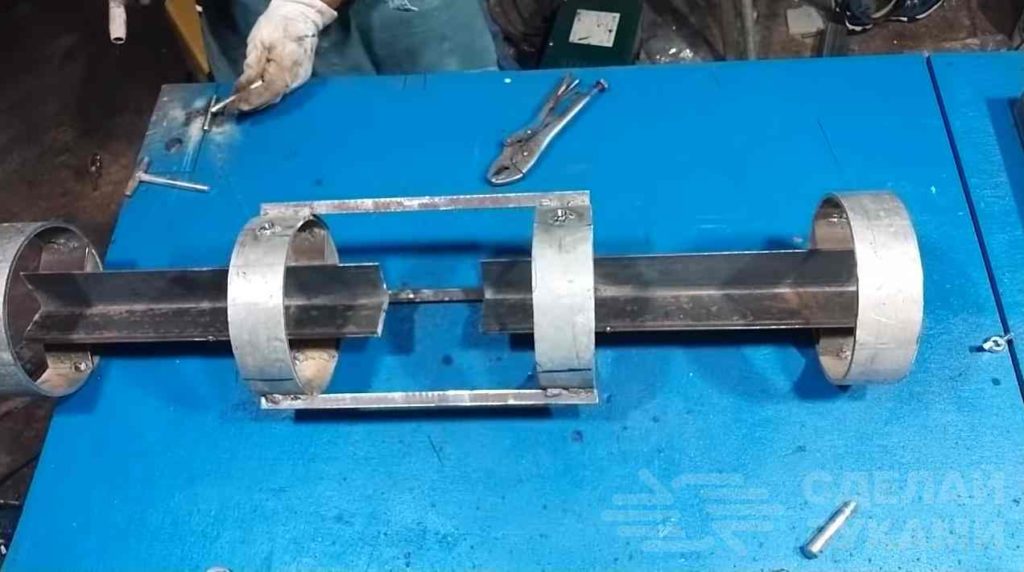

Середину длинного уголка надо вырезать болгаркой, чтобы можно было обваривать заготовки. Затем останется только зачистить и покрасить металл.


Подробнее о том, как изготовить своими руками простое приспособление для гаража и мастерской, которое облегчит сварку металла, можно посмотреть на видео. Замечания и предложения по данной самоделке пишите в комментариях.
