Приспособление для нарезания наружной резьбы

Стандартной плашкой далеко не всегда получается ровно нарезать резьбу на трубе или металлическом прутке. А иногда очень надо.

Поэтому в данном обзоре автор показывает, как своими руками сделать приспособление, с помощью которого можно нарезать резьбу максимально ровно.


Для изготовления самоделки потребуется толстостенная труба с внешним диаметром 42 мм и внутренним — 20 мм.

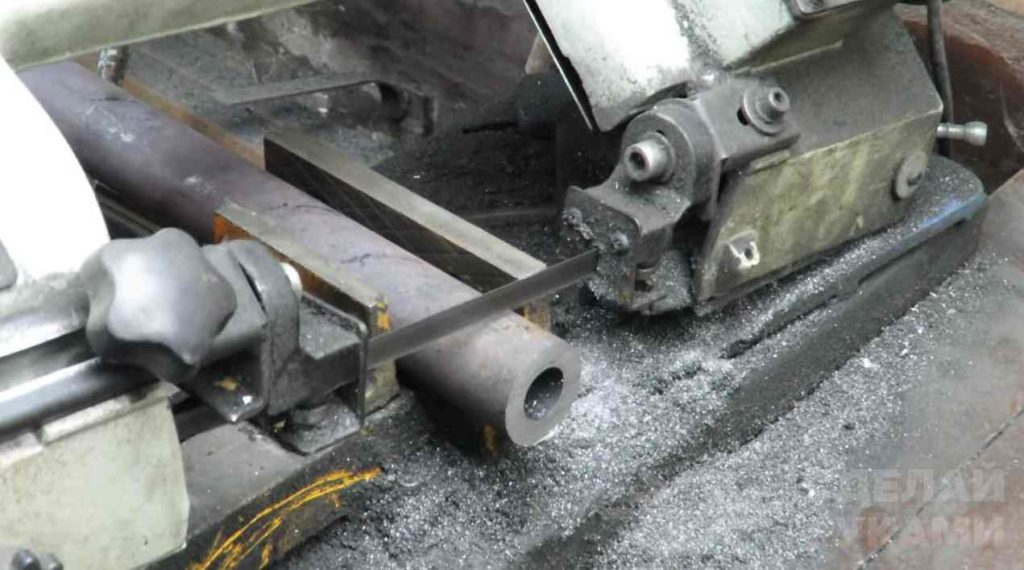

От толстостенной трубы нужно будет отрезать заготовку шириной 25 мм. Удобнее всего сделать это на ленточной пиле.

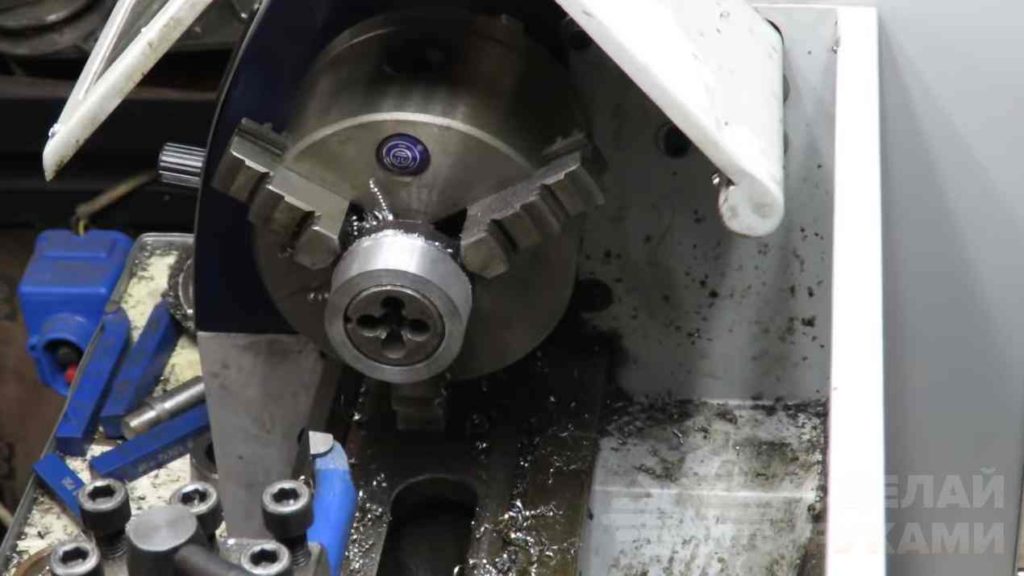

Далее на токарном станке автор растачивает в заготовке отверстие, чтобы оно подходило под наружный диаметр плашки.

Обратите внимание, что в получившуюся деталь можно вставить одновременно две плашки (с одной и другой стороны). Для этого внутри заготовки предусмотрен разделительный бортик.


Основные этапы работ

На следующем этапе в держателе нужно будет просверлить два соосных отверстия, и нарезать в них резьбу.

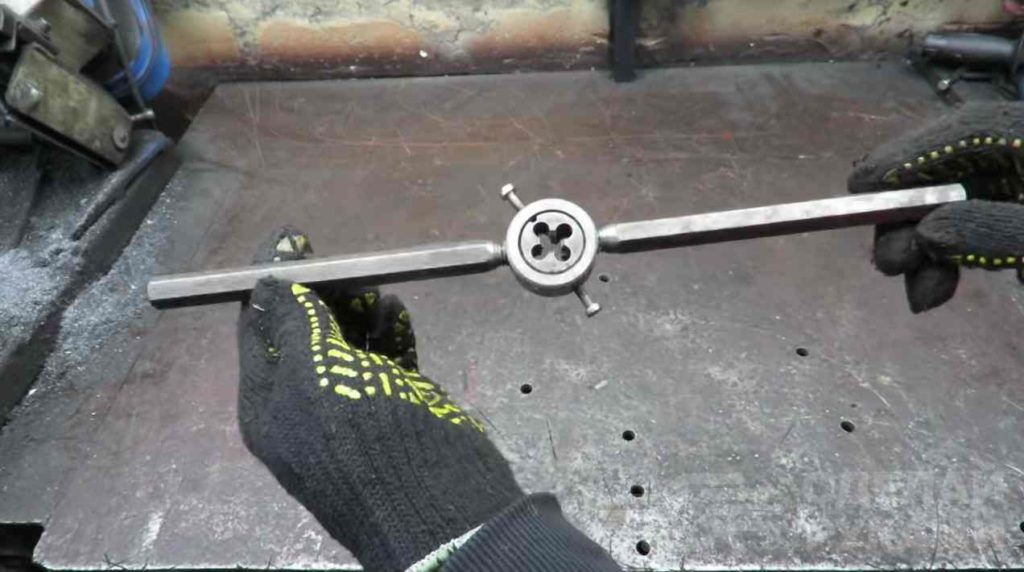

Из квадратного прутка автор изготавливает две ручки, на конце которых нужно сделать проточку (на токарном станке) и тоже нарезать резьбу. Также в держателе необходимо просверлить отверстия для крепления плашек.

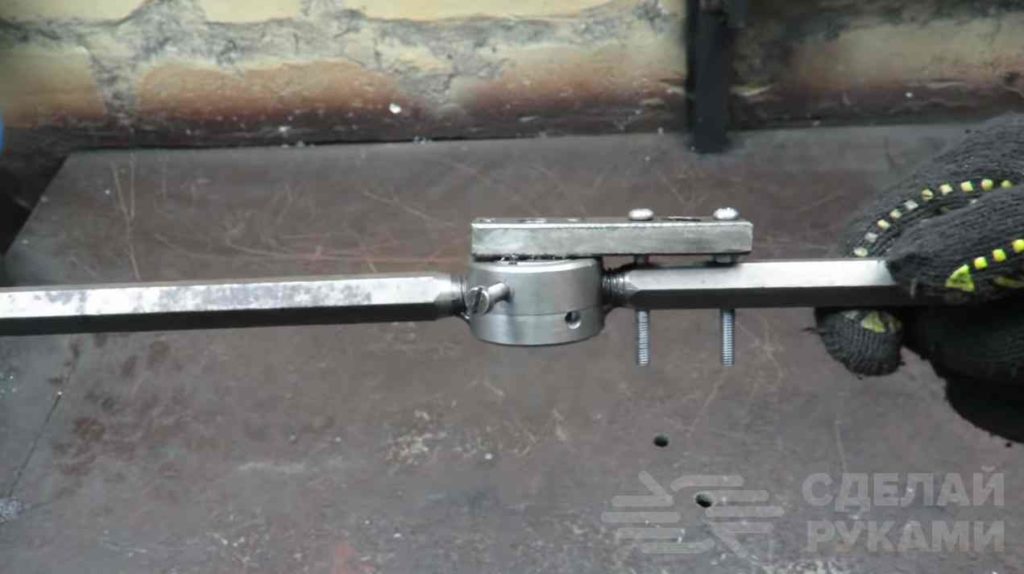

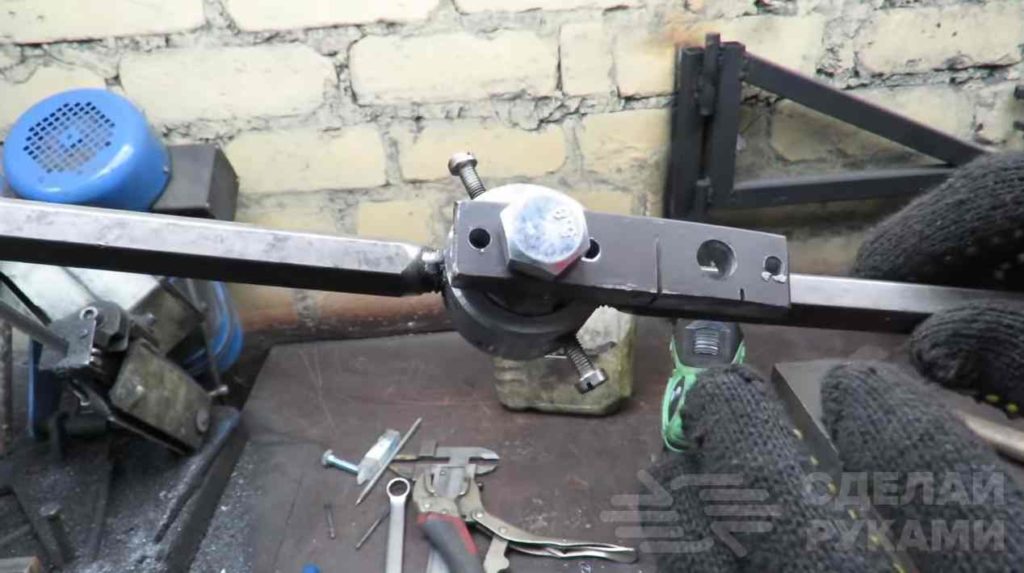

Далее из куска металла автор изготавливает направляющую. В заготовке надо просверлить три отверстия: два крепежных и одно центровочное. Причем пластина может устанавливаться на одну и вторую сторону держателя.


Подробно о том, как сделать своими руками приспособление для нарезания наружной резьбы, смотрите в видеоролике на нашем сайте.
