Оконная рама из остатков потолочных профилей

При монтаже гипсокартона или другого листового материала на стены или потолок остаётся много обрезков потолочного профиля 60*27 мм. В данном обзоре мы рассмотрим с вами, как из этих обрезков собрать оконную раму.

Из основных материалов потребуются: потолочный профиль 60*27, квадратная труба сечением 20 мм, тонкий металлический уголок, несколько шурупов. Из инструмента – ножницы по металлу, УШМ (болгарка), пассатижи, шуруповерт и заклёпочный инструмент.

Выбираем необходимое стекло, и снимаем его размеры. Профиль для рамы должен быть достаточно толстым, чтобы при сборке сохранить жёсткость конструкции.

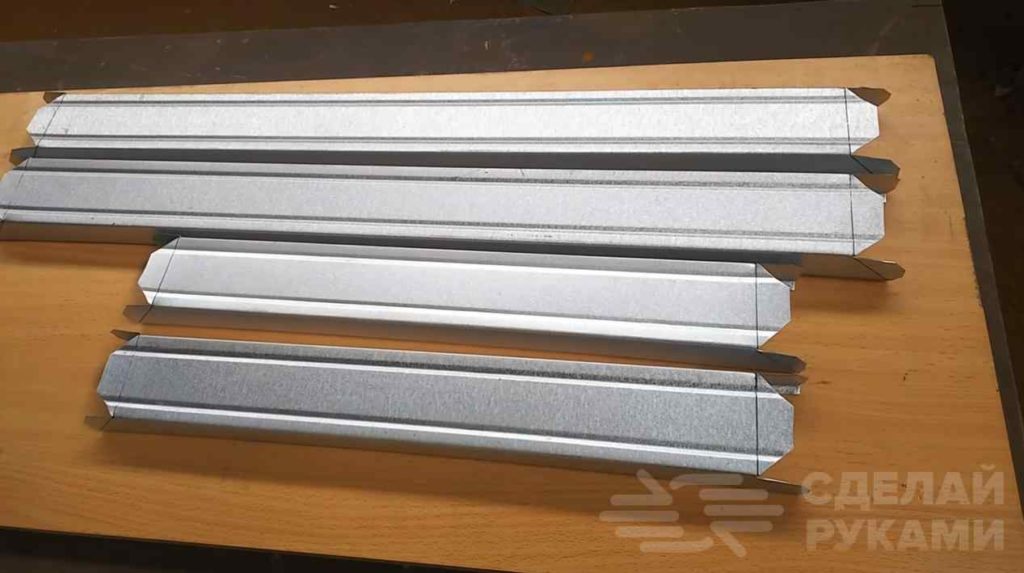

Размечаем край, и отрезаем всё лишнее. Изгибать нужно строго соблюдая угол. Боковые полки на 90 градусов, а верхнюю на 45 (так, чтобы они создали одну плоскость).

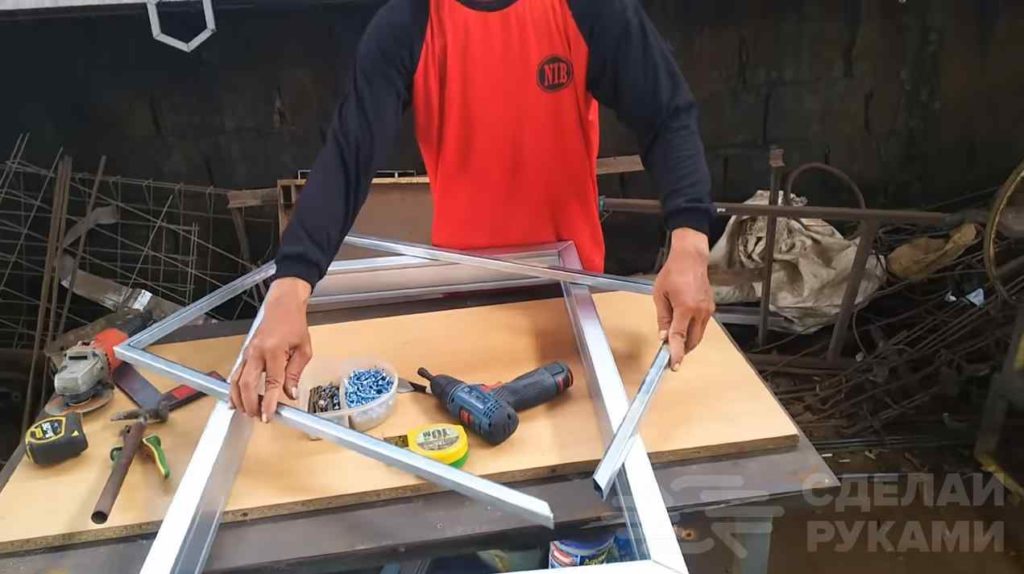

Повторяем процедуру ещё с тремя профилями. Соединяем все детали и скручиваем их шурупами.



Приступаем к монтажу стекла

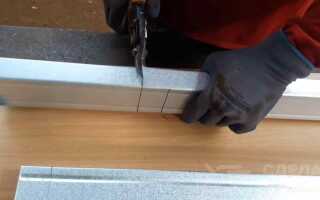

Для создания внутренней части рамы нужно взять отрезок квадратной трубы и вырезать в нём углы так, чтобы при изгибании на 90 градусов все плоскости сошлись воедино.

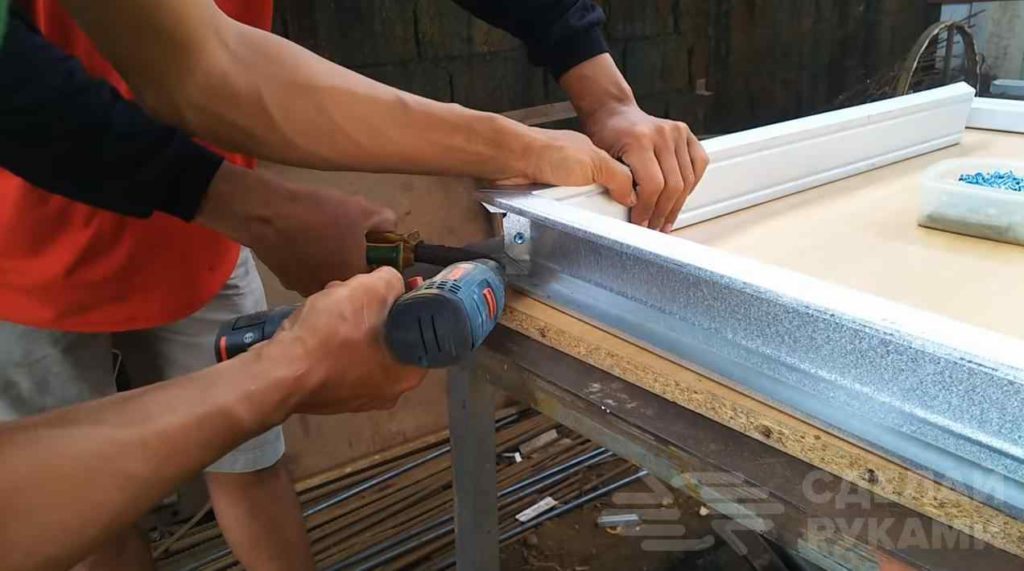

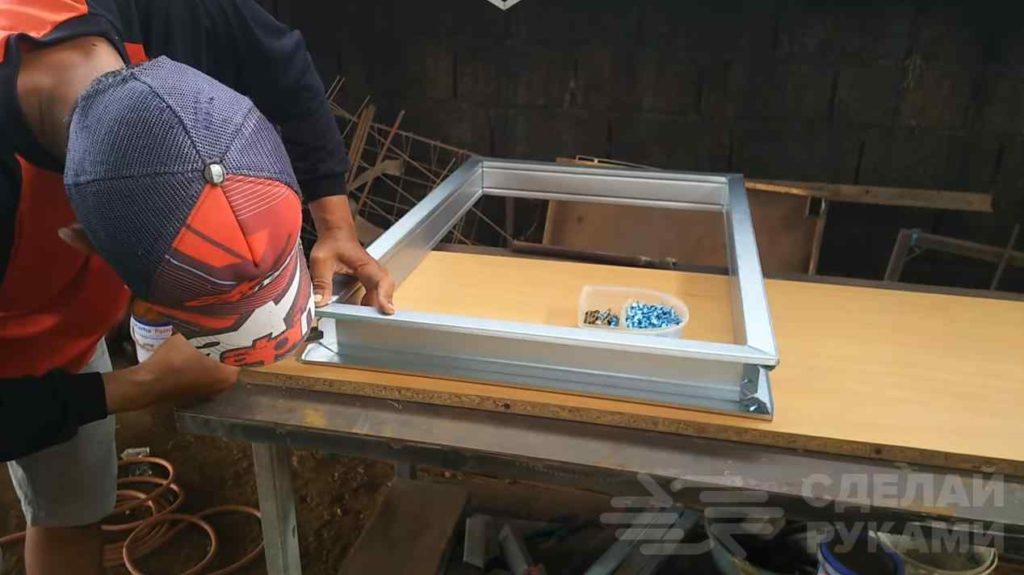

Устанавливаем рамку внутрь профиля и закрепляем её при помощи шурупов, по всему периметру.



Устанавливаем стекло с любой из сторон рамы внутри профиля. Оно должно хорошо прилегать ко всей квадратной трубе. Если есть какие-то заусенцы на трубе, то не обходимо их убрать.

Для того, чтобы избежать вибрации и звона при ветре, можно наклеить на квадратную трубу уплотнитель из вспененного материала или герметика. Ту же процедуру можно произвести и с обратной стороны рамы.

Закрепить стекло на своём месте можно при помощи тонкого уголка. Также подрезаем края и сгибаем по форме рамы. Просверливаем все необходимые отверстия в уголке, монтируем его на заклёпки. Наша рама готова!

Подробности изготовления металлической рамы и разметка — на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала WELDER TASIK.
