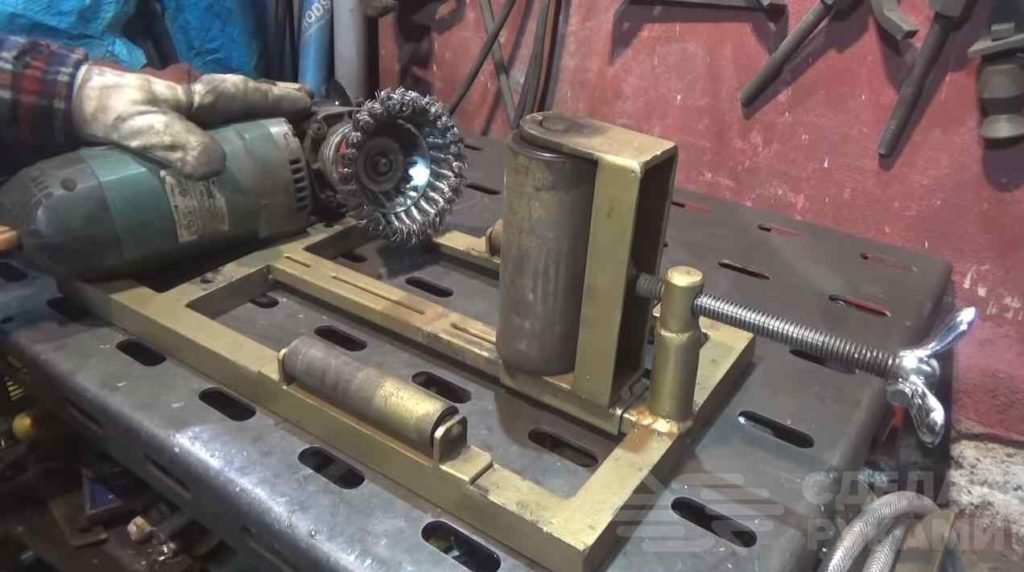

Очистной станок с корд щёткой из УШМ

Очистка различных плоских металлических поверхностей может занять мало времени, но очистка профильных труб уже будет на порядок сложнее и дольше. В данном обзоре мы рассмотрим, как изготовить станок для чистки труб при помощи жесткой корд щетки и УШМ.

Для работы нам понадобятся: различные виды квадратных труб, несколько роликов, разные метизы, сварочный и сверлильный станок, болгарка.

Первым делом приступаем к изготовлению упорной станины — ее можно сделать из отрезков квадратных труб различного сечения. Срезаем края под 45 градусов и свариваем заготовки между собой.

Рекомендуем также прочитать обзорную статью: как сделать оснастку на УШМ для обработки металла и дерева. Это полезное приспособление пригодится в гараже и домашней мастерской.

Основные этапы работ

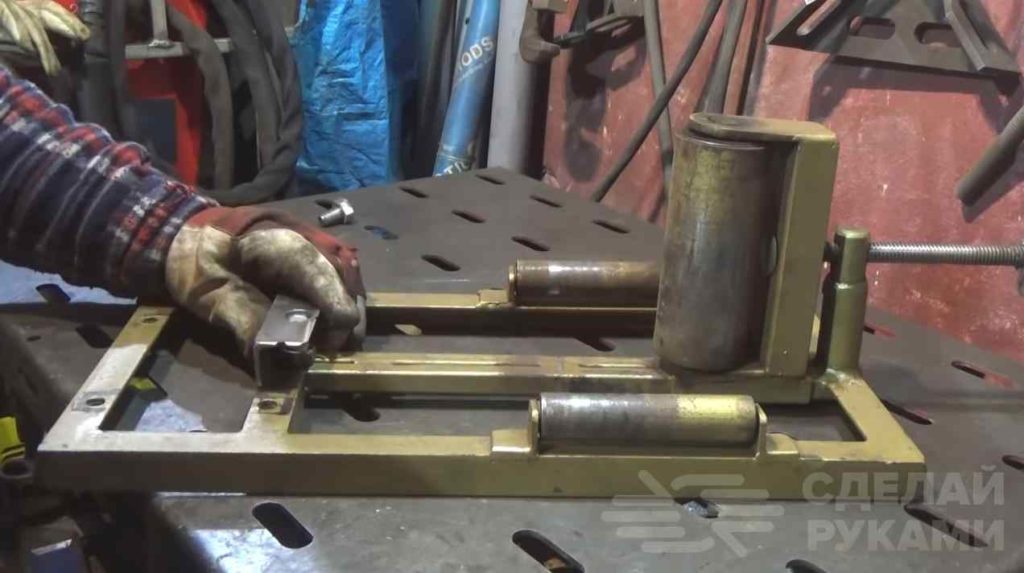

На следующем этапе по центру упорной станины расположим прямоугольную трубу, равную по ширине будущего полозья. Свариваем всё вместе.

Полозья изготовим из куска швеллера с приваренным швеллером. Он же будет упором для затягивания. Приварим две проушины сверху и снизу швеллера и установим в них необходимый валик.


Механизм затягивания можно изготовить из шпильки и барашковой гайки. От круглой арматуры отрезаем кусочек и сверлим в нём отверстие равное диаметру затяжной шпильке. Привариваем валик с направляющей к полозьям, а кусочек арматуры на край станины.

Для нижних роликов не нужен механизм затягивания, так что просто установим «ушки» на станину, и вставим в них нужные ролики.

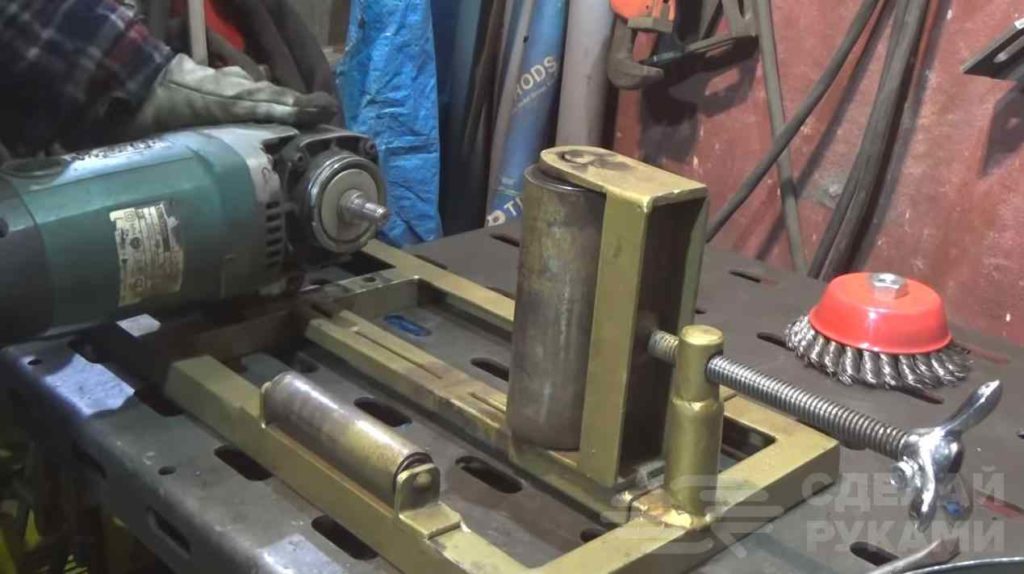

Крепление для УШМ изготовим из уголка необходимого размера и просверлим в нём отверстие. Нужно расположить уголок так, чтобы вал УШМ находился напротив прижимного валика. Если всё выставлено правильно, то можно приваривать уголок на место, предварительно установив болт для затяжки.


Обрабатываем все сварные швы и красим нашу самоделку. Для безопасной работы с данным инструментом необходимо всегда соблюдать меры безопасности. Такие как: наличие кожуха на УШМ, защита глаз и органов дыхания.

Для дополнительной защиты можно изготовить удлинённый кожух из листового железа. Подробности можно посмотреть на видео. Данный обзор создан на основе видеоролика с YouTube канала «Всё о сварке и самоделках».
