Очень простые быстрозажимные струбцины из обрезков фанеры

Струбцина является одной из самых полезных и незаменимых вещей в столярном и слесарном деле. Однако есть некоторые нюансы. Например, металлические струбцины часто портят заготовки или зажимаемые детали.

Самый щадящий способ зажима детали — это при помощи дерева. Также можно использовать самодельный зажим с кулачками (или быстрозажимную струбцину). Он очень удобен, поскольку можно не регулировать силу затяжки.

Для изготовления потребуется фанера различной толщины, шпилька диаметром 10-12 мм, а также несколько шайб и гаек. Кроме этого, понадобится различный инструмент для обработки древесины.

Первым делом возьмём небольшой отрезок фанеры и вырежем из него две одинаковые детали прямоугольной формы. Также вырезаем две небольшие детали квадратной формы.

Основные этапы работ

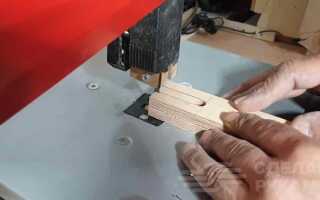

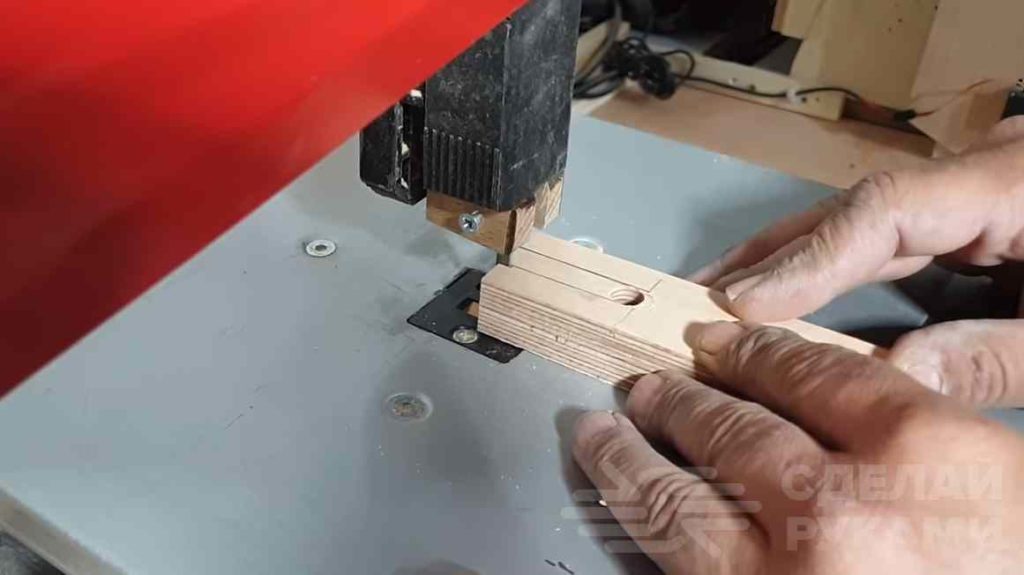

На следующем этапе при помощи эпоксидного клея и финишных гвоздиков соединяем фанерные заготовки согласно чертежу. В одной из деталей выбираем паз на три четверти длины с закруглением на внутреннем краю.


Далее приступаем к приданию формы лапкам струбцины. На шлифовальном станке снимаем фаски и закругляем все края заготовок.

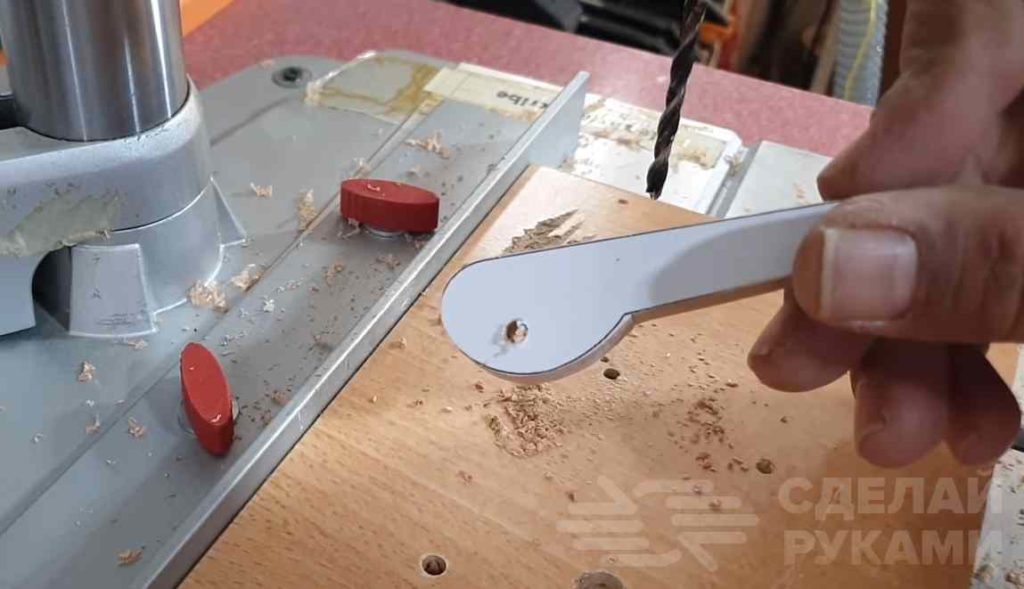

Изготовление кулачка не займёт много времени. Из листа фанеры надо вырезать по шаблону заготовку, равную толщине выбранного паза в одной из лапок.

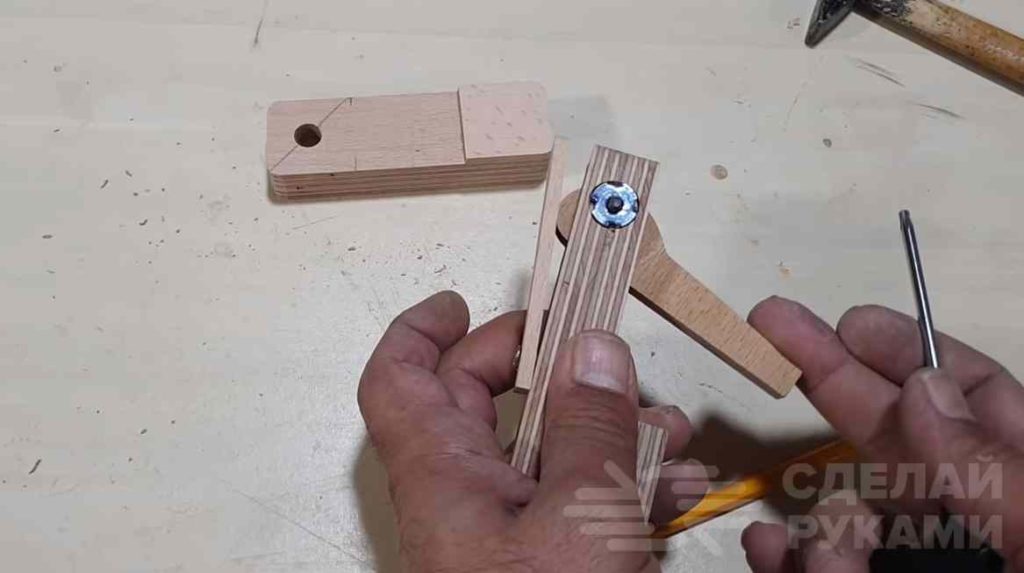

Сам распор для зажимания детали изготовим из тонкого кусочка фанеры. Просверлив отверстия в лапке с пазами, мы примеряем наш кулачок. Если всё сходится, то закрепляем зажимную пластинку.

Сборка инструмента

На шпильку вкручиваем удобную ручку из любого кусочка древесины. Обтачиваем со всех сторон и зашлифовываем.

Далее продеваем лапку с пазом и кулачком. Следом накручиваем гайку и шайбу, продеваем вторую лапку и закрепляем её с обратной стороны также гайкой и шайбой.

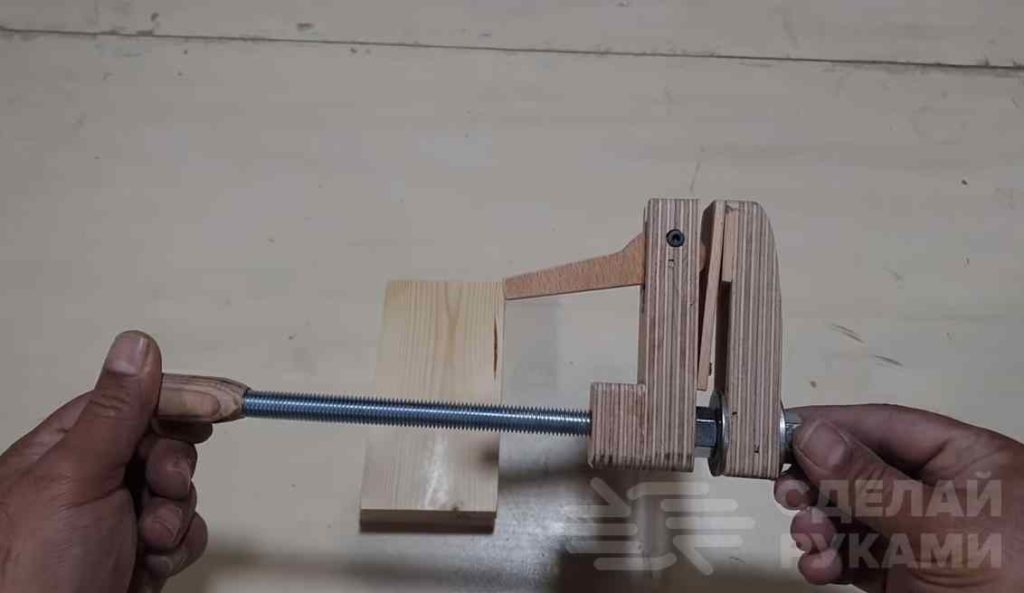

Проверяем работоспособность инструмента. Если всё работает правильно, то наша струбцина будет зажиматься даже без детали. Быстрозажимная струбцина готова!


На видео ниже представлен подробный чертёж в формате PDF для распечатки на листах A4 и подробная инструкция по изготовлению. Сделать такие струбцины под силу каждому.
