Настольный гриндер из электродвигателя и металлолома

Шлифовальный станок (гриндер) — незаменимая вещь в любой мастерской. И сделать его можно своими руками из электродвигателя и металлолома.

В данном обзоре автор показывает подробный процесс изготовления гриндера со всеми нюансами. В качестве привода используется асинхронный электродвигатель мощностью 600 Вт (от насосной станции).

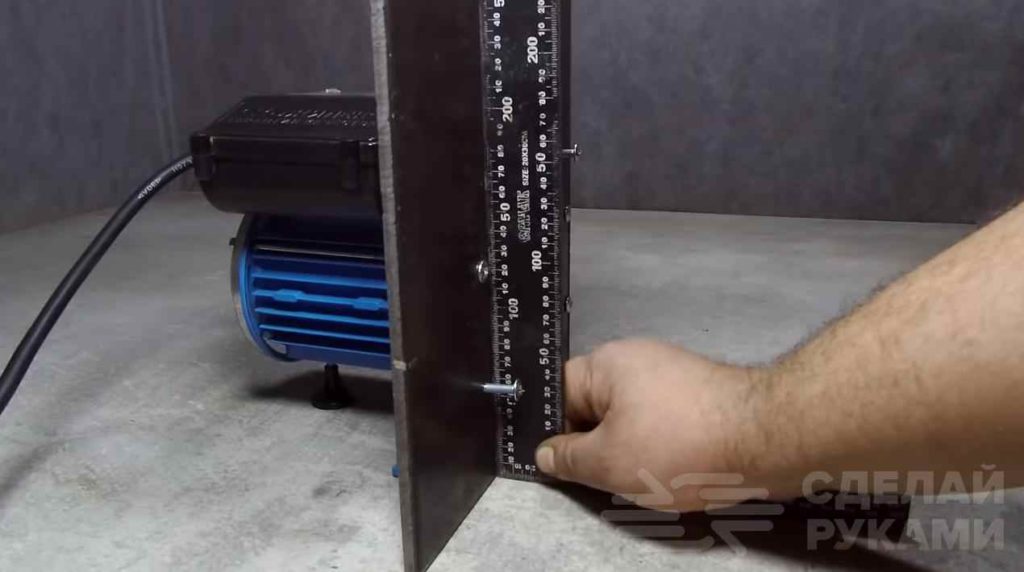

Первым делом снимаем с двигателя все лишнее. Потом отрезаем по размеру кусок листового металла толщиной 8 мм, сверлим в нем отверстия и крепим его к корпусу двигателя.


Рекомендуем вам также прочитать статью-обзор: как изготовить несложное самодельное приспособление для гибки квадратных профильных труб в домашних условиях.

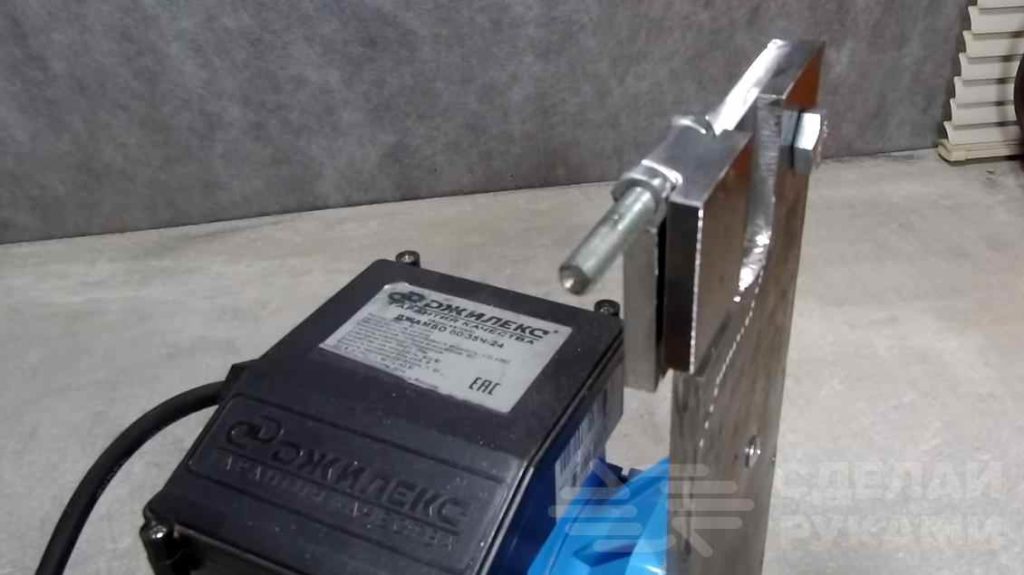

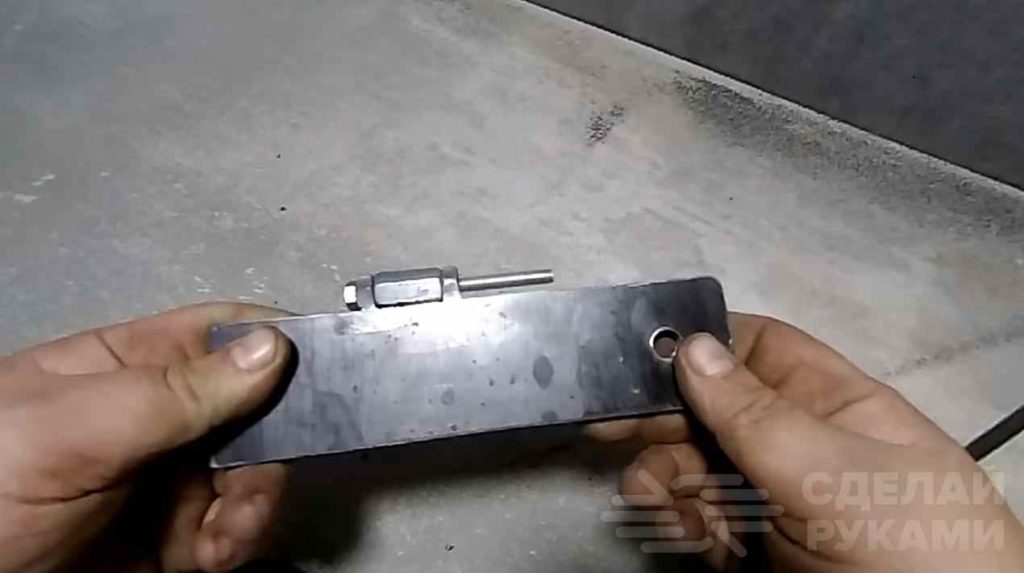

Далее отрезаем пластину из листового металла толщиной 8 мм и крепим ее к станине. Из обычных и удлиненной гайки и болта делаем самодельный шарнир. К удлиненной гайке привариваем небольшой кусок металла, а две обычных — привариваем к самой пластине.



Основные этапы работ

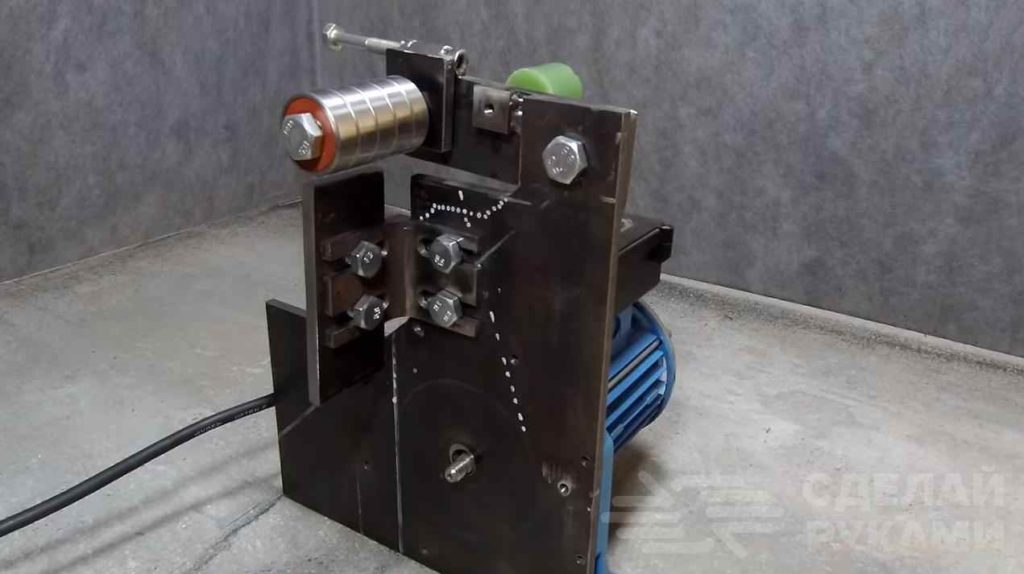

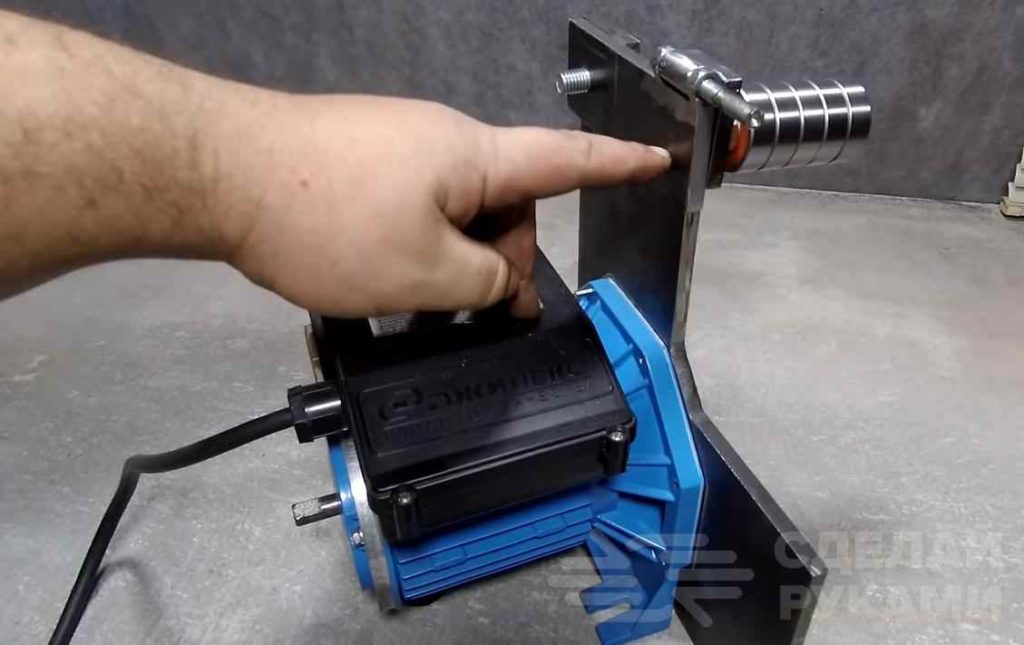

На следующем этапе из болта и подшипников делаем вторичный вал (или ведомый ролик) гриндера. Крепим его к подвижной площадке, которая соединена шарнирно с пластиной.

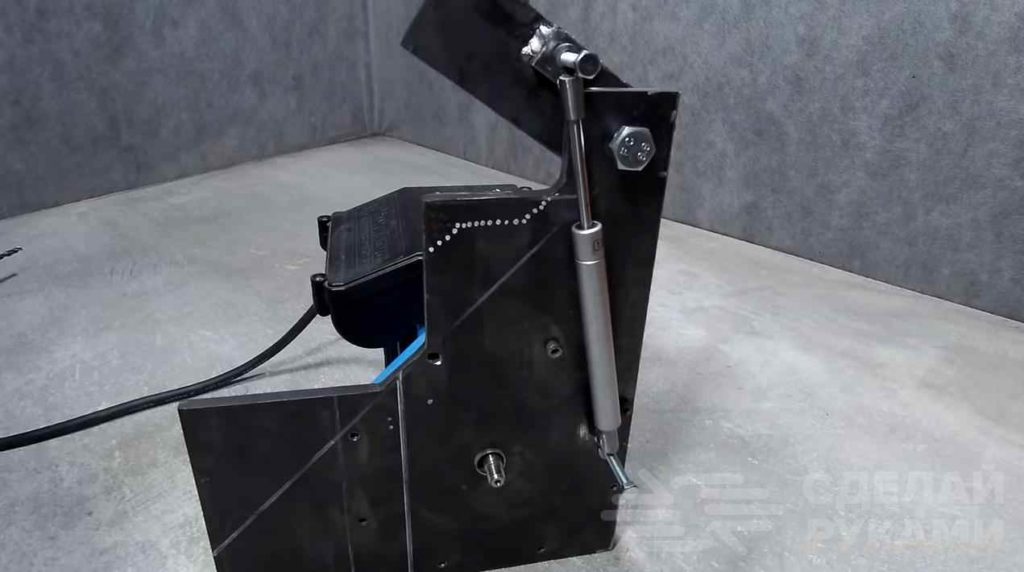

Далее необходимо будет закрепить газлифты. Один конец крепим к станине, второй — к пластине. Для лучшей работы всей конструкции лучше использовать два газлифта.

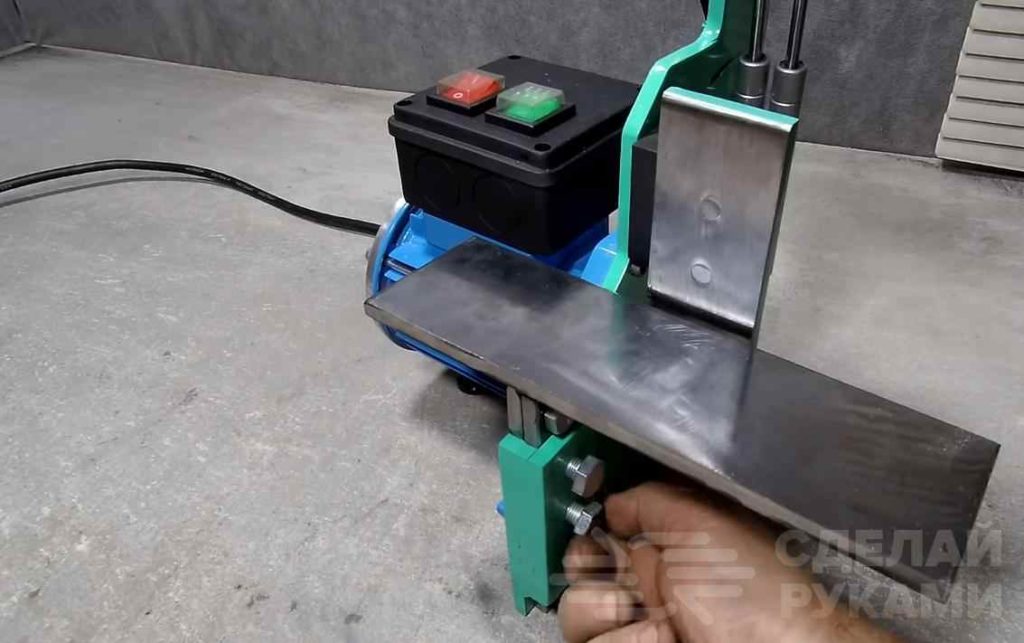

К станине крепится кусок уголка с прорезями (для регулировки), а к нему — опорная площадка, которую тоже можно отрегулировать при необходимости.


После этого останется только изготовить подручник. Зачищаем и красим все детали. И затем приступаем к сборке.


Подробно о том, как сделать настольный гриндер из электродвигателя и металлолома, можно посмотреть на видео ниже. Материал подготовлен на основе видеоролика с YouTube «КУЙ железо».
