Направляющая для ручного фрезера своими руками

Используя самодельную направляющую для ручного фрезера, очень удобно выбирать пазы в заготовках. Изготовить направляющую можно из куска фанеры и деревянных брусков.

Нам потребуется кусок фанеры прямоугольной формы и три деревянных бруска: один длинный и два коротких. Также понадобятся саморезы и клей ПВА.

Что касается инструмента, то автор использует электродрель и электролобзик. Для закручивания саморезов можно взять шуруповерт или обычную отвертку.

Рекомендуем также прочитать статью-обзор: как сделать стойку для фрезера из профтрубы и мотора стеклоподъемника.

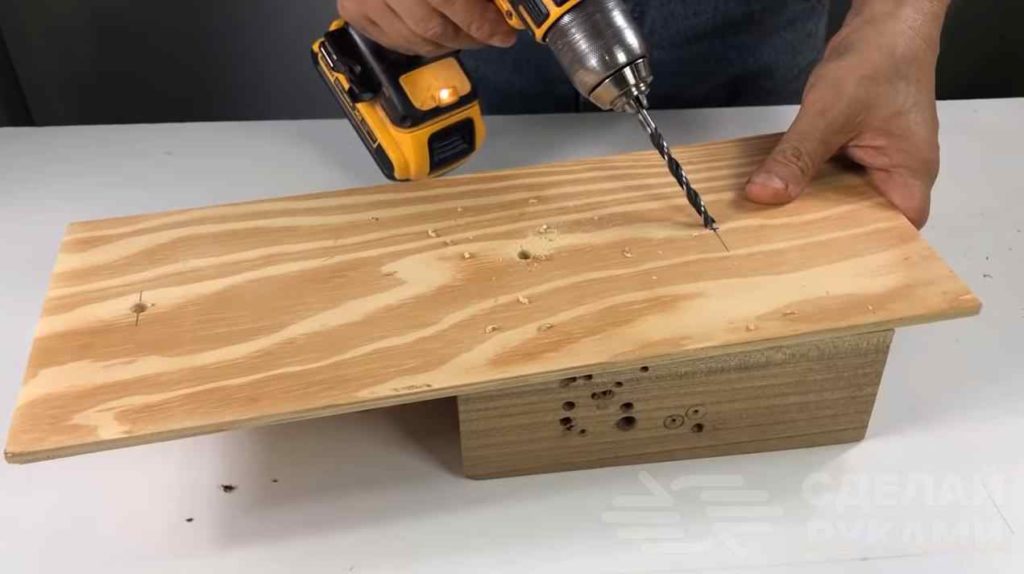

Сначала делаем разметку и при помощи дрели или шуруповерта сверлим в куске фанеры три отверстия параллельно друг другу.


Основные этапы работ

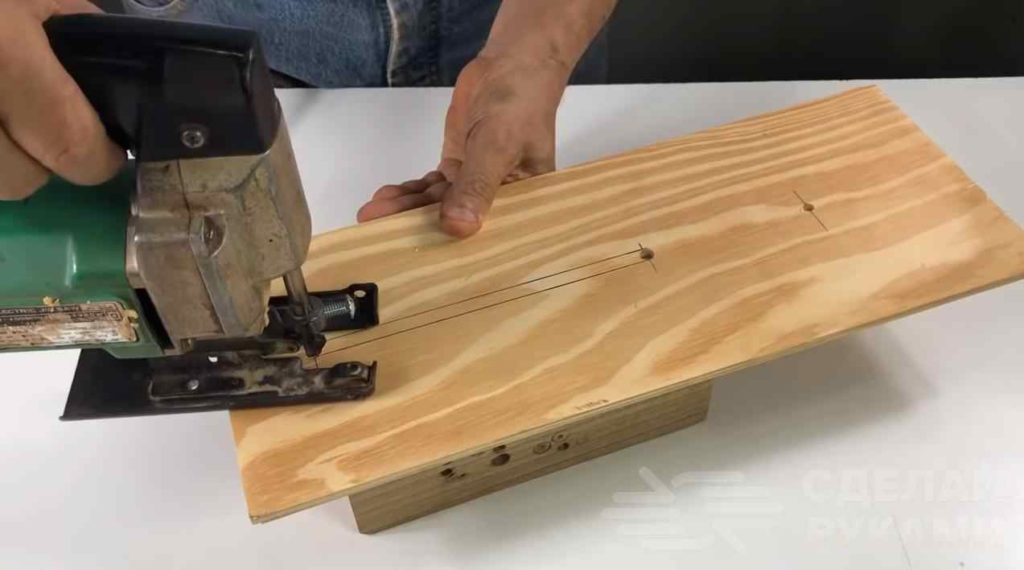

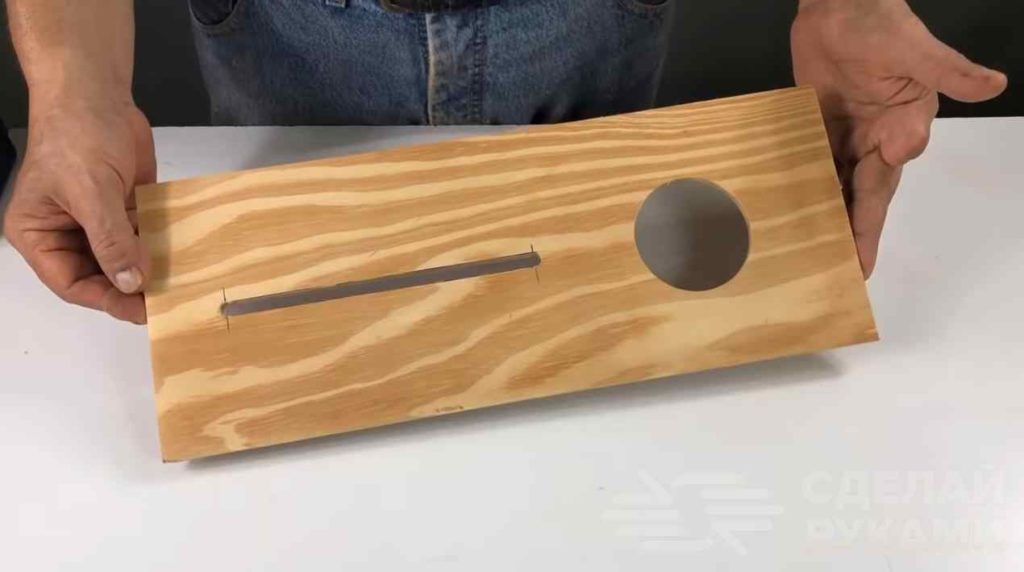

На следующем этапе при помощи электролобзика между первыми двумя отверстиями нужно прорезать паз. Затем сверлим отверстие нужного диаметра с помощью кольцевой пилы.



По центру длинного бруска сверлим отверстие и вставляем болт. Крепим брусок к фанере, выставив его под прямым углом. Фиксируем барашковой гайкой.

По краям длинного деревянного бруска прикручиваем на саморезы два коротких, предварительно смазав их нижнюю часть клеем ПВА.

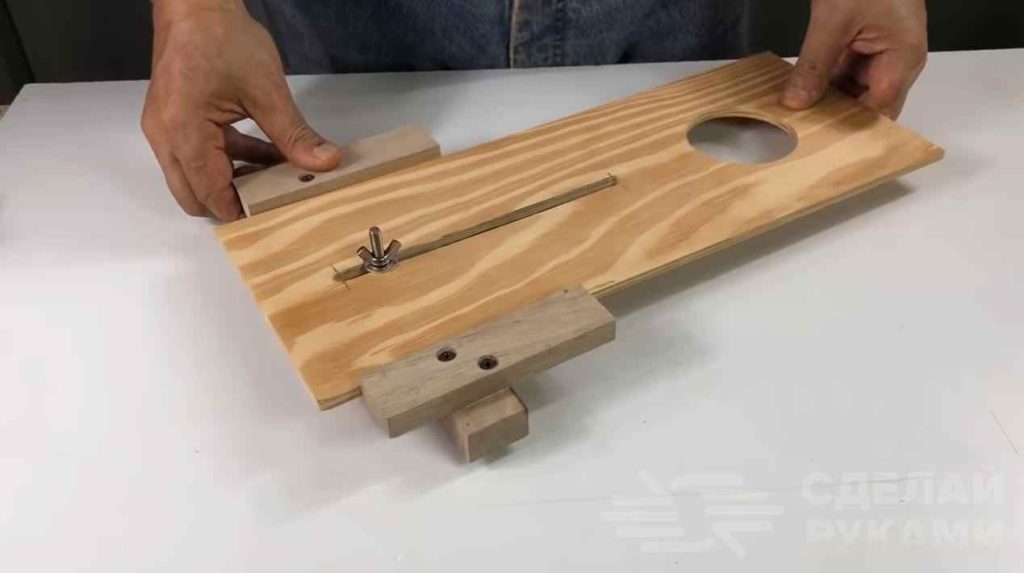

Затем останется только просверлить четыре крепежных отверстия и закрепить сам фрезер. Самоделка готова.


Подробно о том, как своими руками сделать направляющую для ручного фрезера, можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала FACIL LH.
