Мини гриндер для мастерской из маленькой болгарки

Для обработки небольших металлических и деревянных заготовок удобно использовать мини гриндер. Сделать его можно самостоятельно из УШМ и обрезков металла.

Особенностью гриндера является то, что этот станок имеет несложную конструкцию. А значит, изготовить его сможет каждый желающий. Для этого потребуется электродрель и болгарка.

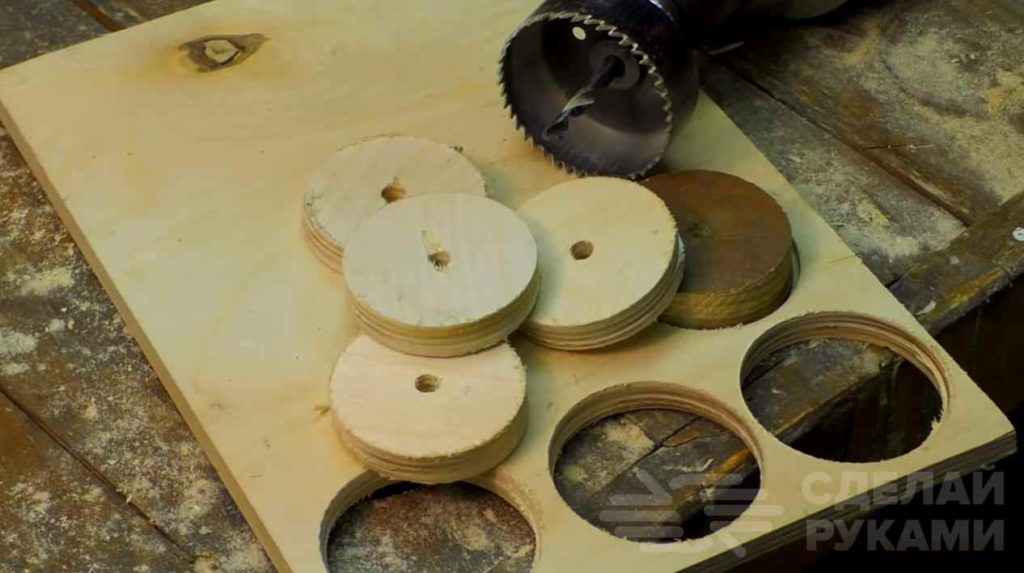

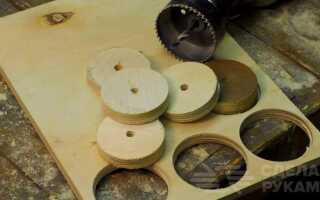

Первым делом из куска фанеры толщиной 12 мм автор вырезает несколько кругов подходящего диаметра. Для этого используется дрель и коронка по дереву.

Центральные отверстия, оставшиеся после центровочного сверла коронки, необходимо рассверлить до диаметра 8 мм.


Рекомендуем также прочитать статью-обзор: технология монтажа полок с помощью скрытого крепежа. Интересная тема для тех, кто делает различную мебель своими руками.

Отшлифованные круглые заготовки склеиваем вместе с помощью столярного клея ПВА, после чего стягиваем шпилькой М8 с гайками и оставляем до высыхания клея.

Основные этапы работ

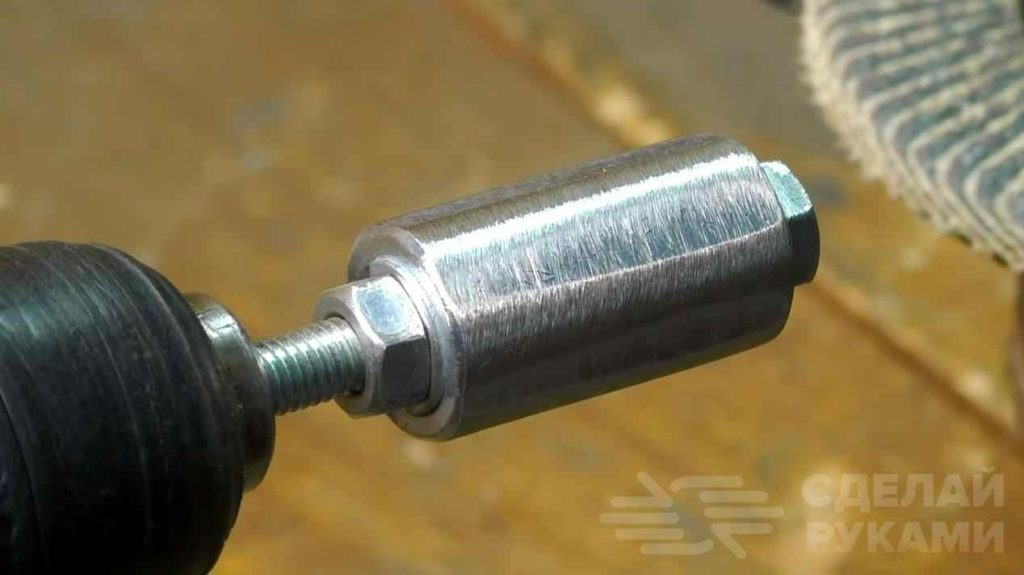

На следующем этапе нужно будет сточить грани на удлиненной гайке, чтобы в итоге получилась цилиндрическая заготовка. С помощью болгарки делаем несколько насечек.


Далее обтачиваем заготовку из склеенных кружков фанеры, придаем ей форму ролика.

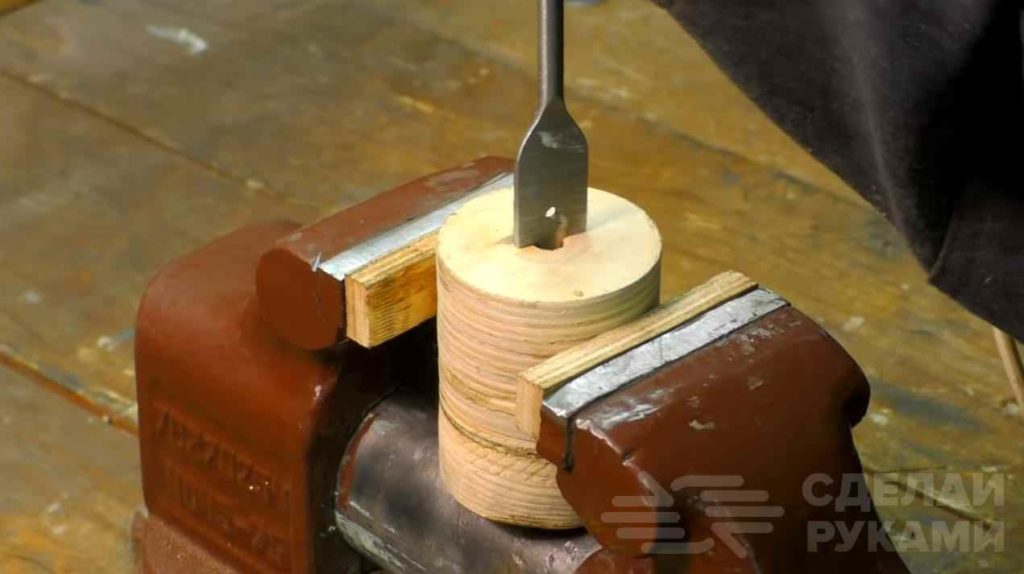

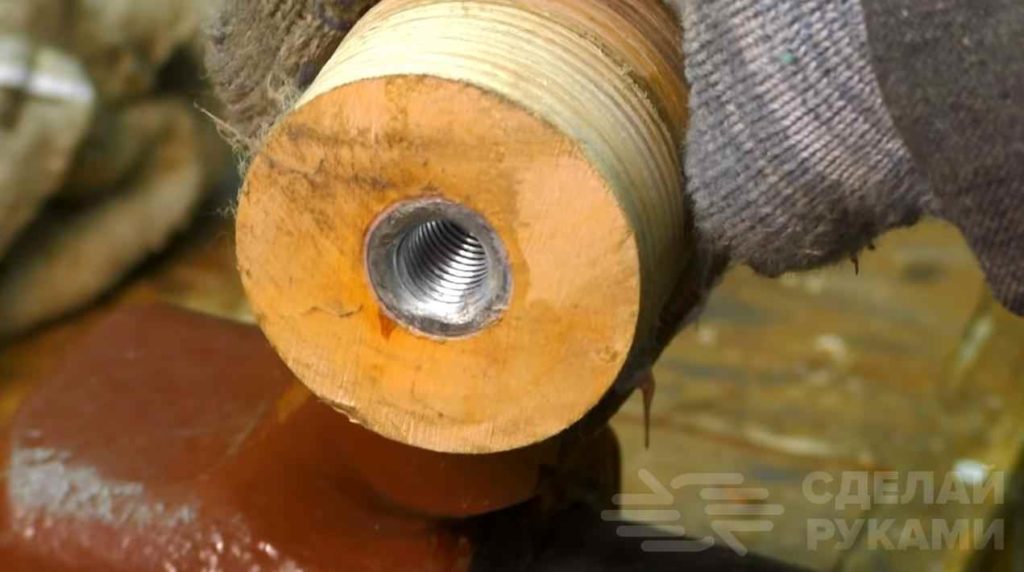

По центру ролика сверлим глухое посадочное отверстие под удлиненную гайку. Смазываем ее эпоксидным клеем и запрессовываем в отверстие.



Второй ролик делаем из обычного деревянного черенка. Отрезаем кусок подходящей длины и сверлим по центру сквозное отверстие под шпильку. По краям мастер делает углубления для подшипников.

Для изготовления станины автор использует уголок 80*80 мм с толщиной стенки 5 мм. Но можно использовать и листовой металл.

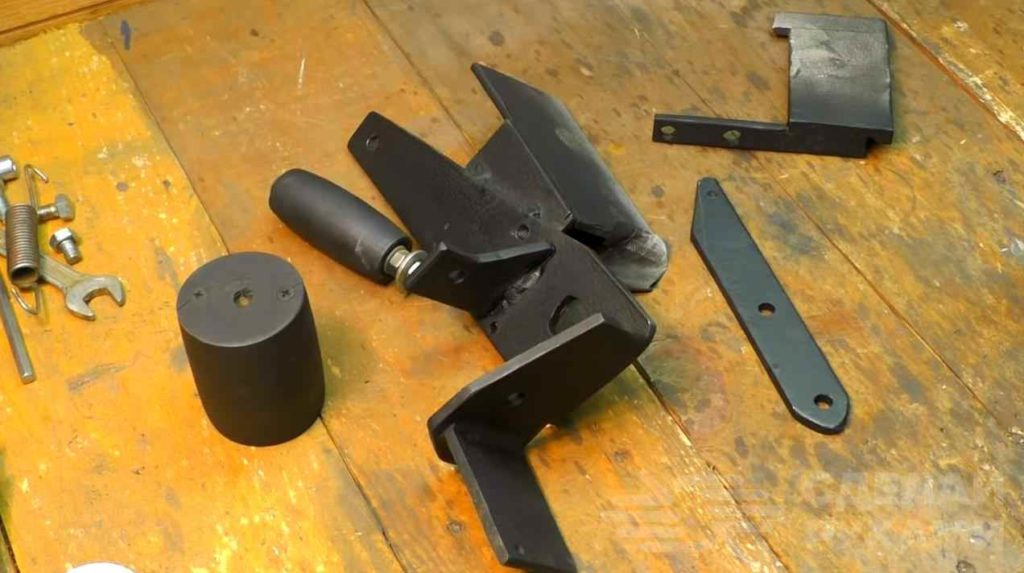

Вырезаем металлические пластины нужного размера и формы, сверлим в них отверстия, после чего свариваем. Сварные швы зачищаем.


Красим все изготовленные детали, включая ролики, после чего приступаем к сборке конструкции.

Как сделать мини гриндер для мастерской из маленькой болгарки, смотрите на видео ниже. Обзор создан на основе видеоролика с YouTube канала GARAGE 100.
